Mission Microwave Technologies KU250W-BUC
- Parça No.:
- KU250W-BUC
- Üretici:
- Mission Microwave Technologies
- Kategori:
- RF Amfiileri
- Paket:
- Module
- Veri Sayfası:
- Açıklama:
- KU250 Series Ku Band 250W BUC
- Miktar:
Birim Fiyat:$0
Toplam Fiyat:$0
- Ödeme:
- Kargo:
Envanter:1,000
Sorgunuzu bize gönderin, hemen yanıt vereceğiz.
Ürün Detayları

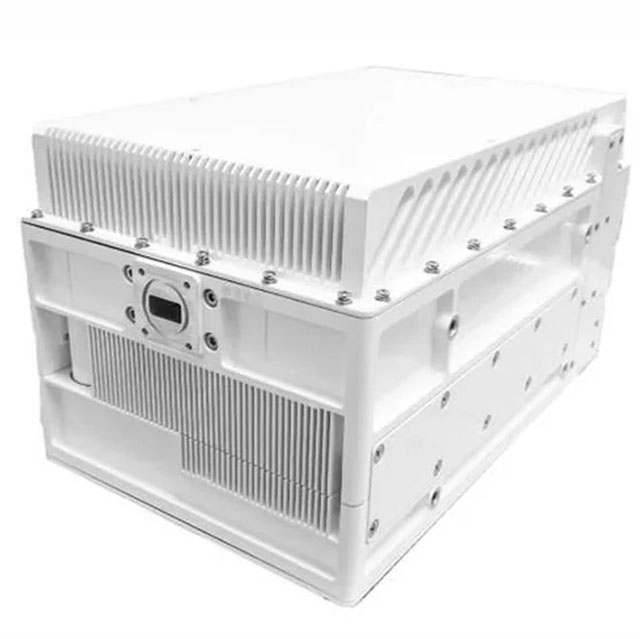

KU250 Serisi 250W Ku Bant Uydu Haberleşme BUC
KU250 serisi, Ku bandında 250 W nominal çıkış gücüne sahip, uydu haberleşmesi için tasarlanmış yükseltici dönüştürücü amplifikatörlerden (BUC) oluşur. Sektörün en gelişmiş GaN teknolojisiyle tasarlanan bu amplifikatörler, verimli ve güvenilir güç çıkışı sunar ve ağırlıklı olarak yer istasyonlarında kullanılır. Ürünler sıcaklık izleme, akım izleme, güç izleme ve alarm koruması gibi işlevlere sahiptir.
13,75–14,5 GHz RF frekans aralığında çalışan KU250W, yüksek güçlü amplifikasyonu gelişmiş RF performansıyla birleştirir. Modül, kazanç ayarını destekler ve düşük faz gürültüsü ile mükemmel parazit sinyal bastırma özellikleri sunarak uydu haberleşme uygulamalarında sinyal kalitesinin ve iletim kararlılığının korunmasına yardımcı olur.
220V AC ile çalışan ve IP66 sınıfı bir muhafaza içerisinde bulunan KU250W, zorlu ortamlarda güvenilir çalışma için tasarlanmıştır. Kompakt ve verimli tasarımı, uydu haberleşme ekipmanlarına, yer istasyonlarına ve diğer yüksek güçlü Ku bant RF iletim sistemlerine entegrasyon için uygundur.
Temel Özellikler
Ürün tipi: Ku bant BUC / SSPA
Çıkış gücü: 250W
Frekans aralığı: 13,75–14,5 GHz RF
Uygulama: Uydu haberleşmesi
Kazanç ayarı: Desteklenir
Faz gürültüsü: Düşük faz gürültüsü
Parazit sinyal bastırma: Mükemmel parazit sinyal performansı
Güç kaynağı: 220V AC
Koruma sınıfı: IP66
Tasarım: Yüksek verimlilik ve kompakt yapı
Performans: Yüksek güvenilirlik ve kararlı RF çıkışı
Uygulamalar
Cascade-Line KU250W, aşağıdakiler dahil olmak üzere çeşitli Ku bant uydu haberleşme uygulamaları için uygundur:
- Uydu haberleşme yer istasyonları
- Uydu uplink sistemleri
- Ku bant RF iletim sistemleri
- Geniş bant uydu haberleşmesi
- Ticari uydu haberleşme altyapısı
- Yüksek güçlü RF haberleşme ekipmanları
| Elektriksel Performans Özellikleri | |||
| -Çıkış frekansı: 13,75 GHz–14,5 GHz | |||
| 14 GHz–14,5 GHz | |||
| -Giriş frekansı: 0,95–1,7 GHz | |||
| 0,95–1,45 GHz | |||
| -Yerel osilatör frekansı: 12,8/13,05 GHz | |||
| -Referans frekansı: 10 MHz, 0 dBm ±5, IF portu | |||
| -Küçük sinyal kazancı : ≥75 dB | |||
| -Nominal IF giriş gücü: -20 dBm | |||
| -Kazanç ayarı: 0,5 dB adımlarla 20 dB | |||
| -Kazanç düzlüğü: ≤1,2 dB/40 MHz | |||
| ≤3,0 dB/500 MHz | |||
| ≤4,0 dB/750 MHz | |||
| -Kazanç kararlılığı: Tüm sıcaklık aralığında ≤4 dB | |||
| -Doygunluk çıkış gücü: ≥54 dBm | |||
| -Nominal çıkış gücü: 54 dBm | |||
| -IMD3: Nominal çıkış gücünde 3 dB back-off ile ≤-25 dBc | |||
| -Parazit sinyaller: Nominal çıkış gücünde ≤-55 dBc | |||
| -Faz gürültüsü: ≤-65 dBc/Hz @ 100 Hz | |||
| ≤-75 dBc/Hz @ 1 kHz | |||
| ≤-85 dBc/Hz @ 10 kHz | |||
| ≤-95 dBc/Hz @ 100 kHz |
-Bant içi gürültü: ≤-76 dBm/Hz
-Giriş VSWR: ≤1,5:1
-Güç kaynağı: 220 V AC ±15%
-Güç tüketimi: ≤1300 W (tipik)
Mekanik Özellikler
-IF giriş konektörü : N-F, 50 Ohm
-Çıkış konektörü : WR-75
-İzleme arayüzü: MS3112E-14-19P
-Güç arayüzü: MS3102A-16-10P
-İzleme yöntemi: RJ45/RS485 (seçilebilir)
-Boyutlar: 330 × 200 × 180 mm
-Ağırlık: ≤13 kg
Çevresel Özellikler
-Çalışma sıcaklığı: -40–55°C
-Depolama sıcaklığı: -45–75°C
-Su ve toz koruması: IP65

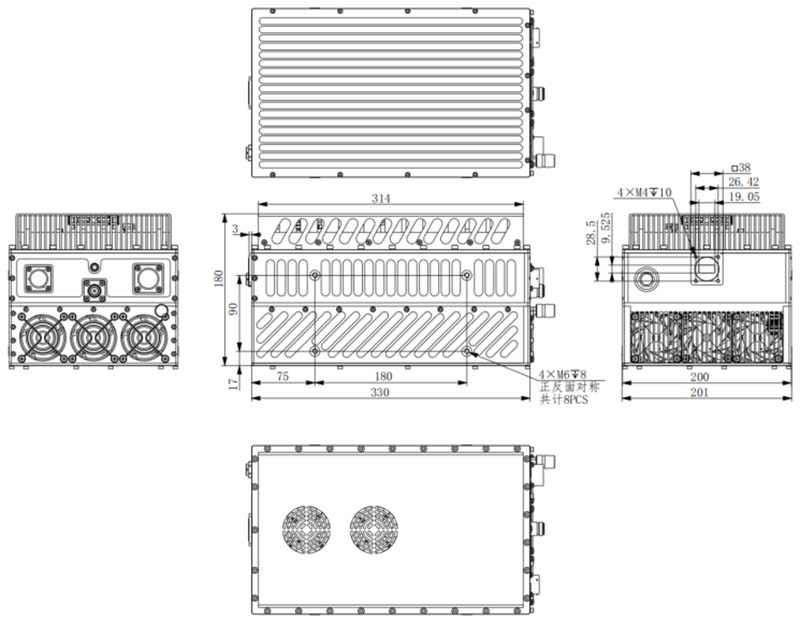

Ürün Yapısı
Aşağıdaki diyagramlar yalnızca referans amaçlıdır
