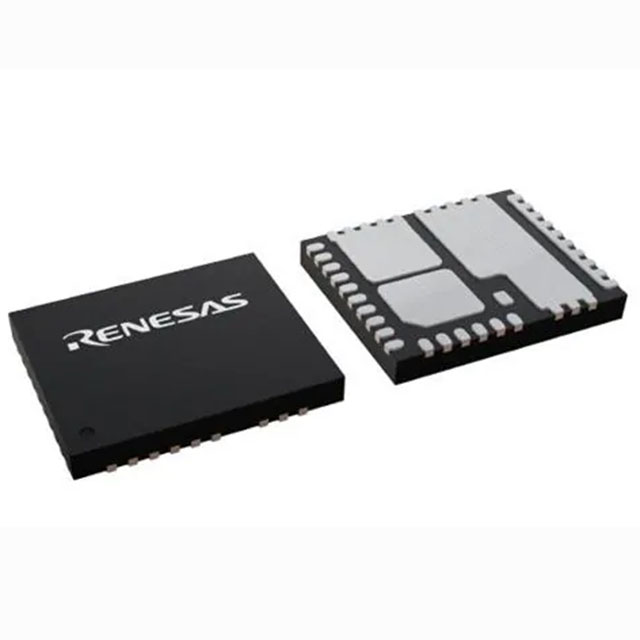

Renesas ISL99390FRZ-TR5935
- Parça No.:
- ISL99390FRZ-TR5935
- Üretici:
- Renesas
- Kategori:
- Tam/Yarım Köprü (H Köprü) Sürücüleri
- Paket:
- 39-PowerWFQFN
- Veri Sayfası:
-
ISL99390FRZ-TR5935.pdf
- Açıklama:
- SMART POWER STAGE GEN2 (SPS) MOD
- Miktar:
Birim Fiyat:$0
Toplam Fiyat:$0
- Ödeme:
- Kargo:
Envanter:2,000
Sorgunuzu bize gönderin, hemen yanıt vereceğiz.
Ürün Detayları
ISL99390FRZ-TR5935 DC-DC Dönüştürücü, 16 V, 90 A Akıllı Güç Katı (SPS), Güç Yönetimi IC'si
ISL99390FRZ-TR5935, Renesas Electronics tarafından üretilen 90 A akıllı güç katı (SPS) modülüdür. Yüksek hassasiyetli akım ve sıcaklık izleme devresini, kompakt QFN-39 paketi içinde yarım köprü NMOS sürücüsüyle entegre eder. Yüksek akım kapasitesi, termal kararlılık ve hassas kontrol gerektiren zorlu uygulamalarda verimli güç yönetimi sağlamak üzere tasarlanmıştır.
Cihaz, yüksek akımlı çalışma koşullarında termal kararlılığın korunmasına yardımcı olan sağlam yapılı kompakt bir PQFN paketine sahiptir. Renesas dijital PWM kontrolörleriyle birlikte kullanıldığında ISL99390FRZ-TR5935, sistem düzeyinde hassas güç yönetimi sağlar ve load-line tabanlı voltaj regülatörleri için mükemmel geçici rejim yanıtı sunar.
Özellikler
DC-DC dönüştürücü uygulamaları için verimli güç yönetimi
Alan kısıtlaması olan tasarımlar için kompakt PQFN paketi
-40°C ile +85°C arasında çalışma sıcaklığı aralığı
90 A'ya kadar çıkış akımını destekler
16 V'a kadar çalışma voltajını destekler
Esnek sistem bağlantıları için 39 pinli paket
Entegre akım ve sıcaklık izleme
Entegre yarım köprü NMOS sürücüsü
Üç durumlu PWM girişi
RoHS uyumludur
ISL99390FRZ-TR5935 Teknik Özellikler
- Teknik Özellikler
- Yazılar
- İlgili
- Özellikler
- Değer
- Üretici
- Renesas
- Seri:
- -
- Paket/Kutular:
- 39-PowerWFQFN
- Paketlenme:
- Tape & Reel (TR)
- Ürün Durumu:
- Active
- Çıkış Yapılandırması:
- Half Bridge
- Uygulamalar:
- DC-DC Converters
- Arayüz:
- -
- Yük Türü:
- Inductive
- Teknoloji:
- NMOS
- Rds Açık (Tipik):
- -
- Akım - Çıkış / Kanal:
- 90A
- Akım - Pik Çıkış:
- -
- Voltaj - Besleme:
- 3V ~ 16V
- Voltaj - Yük:
- 3V ~ 16V
- Çalışma Sıcaklığı:
- -
- Sınıf:
- -
- Kalite Belirtimi:
- -
- Özellikler:
- Bootstrap Circuit
- Arıza Koruma:
- Current Limiting, Over Temperature, Shoot-Through, Short Circuit, UVLO
- Montaj Türü:
- Surface Mount
- Tedarikçi Cihaz Paketi:
- 39-QFN (5x6)
