Ku Bant KU250 BUC Güç Amplifikatörü

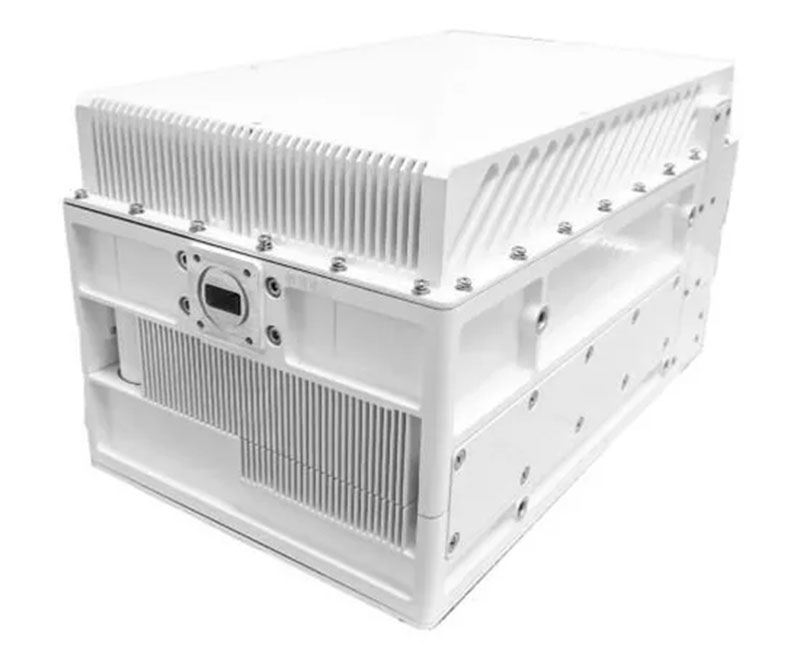

PARTRON KU250 Serisi 250 W Ku-Bant GaN Güç Amplifikatörleri
PARTRON KU250 serisi, uydu haberleşmesi uygulamaları için tasarlanmış profesyonel Ku-bant katı hal güç amplifikatörleri (SSPA/SSPB) ve blok yukarı dönüştürücülerden (BUC) oluşur. Gelişmiş GaN teknolojisiyle donatılan bu amplifikatörler, Ku bandında 250 W çıkış gücünü yüksek verimlilik, kararlılık ve güvenilirlikle sunarak yer istasyonları ve zorlu haberleşme sistemleri için uygundur.
AC 220 V ile çalışan KU250 serisi; RF güç algılama, Mute kontrolü, sıcaklık izleme, akım izleme, güç izleme, aşırı sıcaklık durumunda kapanma ve genel alarm gibi entegre izleme ve koruma işlevlerine sahiptir.
Amplifikatörler IP65 koruma sınıfına sahip bir muhafaza içerisinde bulunur ve fanlı soğutma sistemiyle donatılmıştır. Bu yapı, endüstriyel ve ticari ortamlarda daha iyi koruma ve güvenilir çalışma sağlar.
Temel özellikler:
Üretici: PARTRON
Seri: KU250
Frekans bandı: Ku bandı
Teknoloji: GaN SSPA / SSPB / BUC
Çıkış gücü: Ku bandında 250 W
Güç kaynağı: AC 220 V
İzleme: RF gücü, akım, sıcaklık ve sistem durumu
Koruma: Aşırı sıcaklıkta kapanma ve genel alarm
Muhafaza: Fanlı soğutma ile IP65 koruma sınıfı
Uygulamalar: Endüstriyel, ticari, uydu haberleşmesi ve yer istasyonları
PARTRON KU250 serisi yeni ve orijinal profesyonel güç amplifikatörlerini (BUC) stoklarımızdan tedarik ediyoruz. KU250 stok durumu, veri sayfaları, fiyatlar ve diğer ürün bilgileri için bizimle iletişime geçin.
Ku Bant Profesyonel BUC Güç Amplifikatörleri Uygulamaları
Uydu Yer İstasyonları
KU250 amplifikatörleri, uydu yer istasyonlarının iletim sistemlerinde RF güç amplifikasyon bileşenleri olarak kullanılabilir ve uydu bağlantıları için gerekli iletim gücünün sağlanmasına yardımcı olur.
Uydu Haberleşme Sistemleri
Ku bandındaki çalışma aralığı, bu seriyi uydu üzerinden veri, ses, video ve geniş bant iletişim hizmetlerinin iletiminde kullanılan haberleşme ekipmanları için uygun hale getirir.
RF Haberleşme Ekipmanları
Yüksek güçlü RF amplifikatörleri olarak SSPA ve BUC'ler, kararlı ve güvenilir RF sinyal amplifikasyonu gerektiren haberleşme sistemlerine entegre edilebilir.
Endüstriyel Haberleşme Sistemleri
IP65 koruma sınıfına sahip muhafaza ve entegre koruma işlevleri, KU250'yi ekipman koruması ve çalışma güvenilirliğinin önemli olduğu zorlu endüstriyel ortamlar için uygun hale getirir.
Ku Bant 250 W BUC Güç Amplifikatörlerinin Diğer Parametreleri
| Elektriksel Performans Özellikleri | |||
| -Çıkış frekansı: 13.75 GHz–14.5 GHz | |||
| 14 GHz–14.5 GHz | |||
| -Giriş frekansı: 0.95–1.7 GHz | |||
| 0.95–1.45 GHz | |||
| -Yerel osilatör frekansı: 12.8/13.05 GHz | |||
| -Referans frekansı: 10 MHz, 0 dBm ±5, IF portu | |||
| -Küçük sinyal kazancı : ≥75 dB | |||
| -Nominal IF giriş gücü: -20 dBm | |||
| -Kazanç ayarı: 0.5 dB adımlarla 20 dB | |||
| -Kazanç düzlüğü: ≤1.2 dB/40 MHz | |||
| ≤3.0 dB/500 MHz | |||
| ≤4.0 dB/750 MHz | |||
| -Kazanç kararlılığı: tüm sıcaklık aralığında ≤4 dB | |||
| -Doyma çıkış gücü: ≥54 dBm | |||
| -Nominal çıkış gücü: 54 dBm | |||
| -IMD3: ≤-25 dBc @ 3 dB back-off ile nominal çıkış gücü | |||
| -Spurious: ≤-55 dBc @ nominal çıkış gücü | |||
| -Faz gürültüsü: ≤-65 dBc/Hz @ 100 Hz | |||
| ≤-75 dBc/Hz @ 1 kHz | |||
| ≤-85 dBc/Hz @ 10 kHz | |||
| ≤-95 dBc/Hz @ 100 kHz |
-Bant içi gürültü: ≤-76 dBm/Hz
-Giriş VSWR: ≤1.5:1
-Güç kaynağı: AC 220 V ±15%
-Güç tüketimi: ≤1300 W (tipik)
Mekanik Özellikler
-IF giriş konektörü : N-F, 50 Ohm
-Çıkış konektörü : WR-75
-İzleme arayüzü: MS3112E-14-19P
-Güç arayüzü: MS3102A-16-10P
-İzleme yöntemi: RJ45/RS485 (seçilebilir)
-Boyutlar: 330 × 200 × 180 mm
-Ağırlık: ≤13 kg
Çevresel Özellikler
-Çalışma sıcaklığı: -40–55 °C
-Depolama sıcaklığı: -45–75 °C
-Su ve toza dayanıklılık: IP65
Ürün Tasarımı ve Yapısı (Aşağıdaki çizimler yalnızca referans amaçlıdır)
Model
Tür
Pin
Sinyal adı
Rmark
MS3112E-14-19P
Sistem Ethernet portu
D-6
Ethernet_RX-
Yeşil
C-3
Ethernet_RX+
Yeşil - Beyaz
B-2
Ethernet_TX-
Turuncu
A-1
Ethernet_TX+
Turuncu - Beyaz
4,5,7,8
NC
46284
NC
MS3102A-16-10P
Tüm sistem güç kaynağı
A
Faz kablosu
Kırmızı
B
Nötr kablosu
Siyah
C
Topraklama kablosu
Sarı-yeşil
