En İyi Güç Yönetimi Entegre Devresi Hangisidir? [Kapsamlı Kılavuz]

Güç yönetimi entegre devreleri (PMIC'ler), modern elektronik sistemlerde temel bileşenlerdir ve birden fazla cihaza verimi bir şekilde gerilimi düzenleme, dönüştürme ve güç dağıtma görevini üstlenir. Elektronik ürünler giderek daha kompakt ve güç tüketimine duyarlı hale geldikçe, doğru PMIC seçimi performans ve enerji verimliliğini optimize etmek için giderek daha önemli hale gelmektedir. Güç yönetimi entegre devresinin ne işe yaradığını anlamak mühendislerin ve tasarımcıların gelişmiş uygulamalar için bilinçli kararlar vermesine yardımcı olur.

Güç Yönetimi Entegre Devresi Nedir?

Güç Yönetimi Entegre Devresi (PMIC), temel fonksiyonu çeşitli güç kontrol fonksiyonlarını tek bir cihazda birleştirmek olan bir çiptir. Taşınabilir akıllı cihazlar için bir güç kaynağı sistemi ayrık bileşenlerle yapıldığında, farklı görevleri yerine getirmek için birden fazla ayrı çipe ihtiyaç duyulur. Bunlara gerilim dönüşümü, çok kanallı çıkış destekli gerilim düzenleme modülleri, batarya şarj üniteleri ve gerilim seviyelerini tespit etmek için kullanılan izleme bileşenleri dahildir ve hepsinin ayrı ayrı yapılandırılması gerekir.

En iyi güç yönetimi entegre devresi çeşitli güç kontrol fonksiyonlarını tek bir cihazda birleştirir. Taşınabilir akıllı cihazlar için bir güç kaynağı sistemi ayrık bileşenlerle yapıldığında, farklı görevleri yerine getirmek için birden fazla ayrı çipe ihtiyaç duyulur. Bunlara gerilim dönüşümü, çok kanallı çıkış destekli gerilim düzenleme modülleri, batarya şarj üniteleri ve gerilim seviyelerini tespit etmek için kullanılan izleme bileşenleri dahildir.

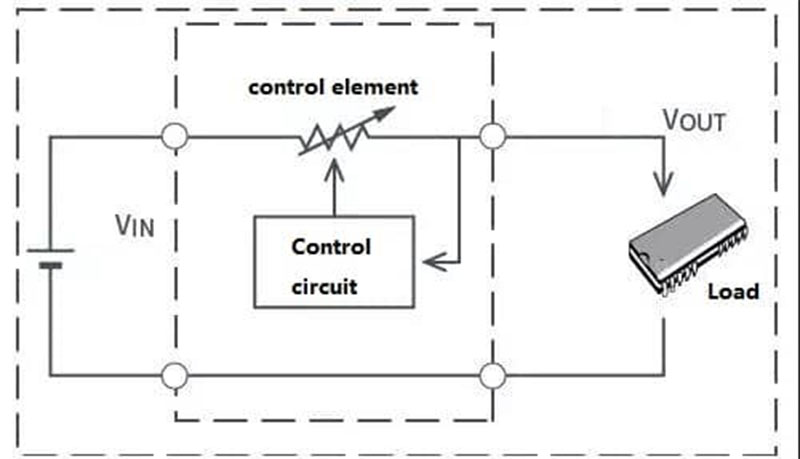

Güç Yönetimi Entegre Devresi Nasıl Çalışır?

PMIC, elektronik cihazın içindeki her bileşene güç tedarikini, dönüşümünü, düzenlemesini, korumasını ve dağıtımını yöneten hepsi bir arada entegre bir çiptir.

Gerilim dönüşümü ve sabit tutma

Bataryalardan veya adaptörlerden ham güç girişi alır. Dahili düşürücü, yükseltici ve yükseltici-düşürücü dönüştürücüler gerilimi işlemcilerin, belleğin ve sensörlerin tam gereksinimlerine uyacak şekilde ayarlar. İç LDO'lar gerilim dalgalanmalarını filtreleyerek gürültüye duyarlı devrelere temiz ve hassas güç iletir.

Batarya şarjı ve güç yolu geçişi

Bataryayla çalışan taşınabilir ekipmanlar için PMIC tam şarj döngülerini yönetir: az dolu bataryalar için sabit akımlı hızlı şarj, tam kapasiteye yakın sabit gerilim bakımı ve aşırı şarjı engellemek için otomatik durdurma. Ayrıca sistem kesintisi olmadan harici adaptörler ve dahili bataryalar arasında güç kaynağını otomatik olarak değiştirir.

Sıralı güç tedariki ve enerji tasarrufu

PMIC, uyumsuz başlama zamanlamalarından kaynaklanan donanım arızalarını önlemek için programlanabilir güç sıralamasına göre gerilim hatlarını belirlenen sırada açar veya kapatır. Bağımsız yük anahtarları boş modüllerin gücünü keserek bekleme güç tüketimini önemli ölçüde azaltır.

Gerçek zamanlı izleme ve güvenlik koruması

Dahili dedektörler tüm güç kanallarındaki gerilimi, akımı ve sıcaklığı sürekli izler. Aşırı gerilim, aşırı akım, kısa devre veya aşırı ısınma gibi riskler oluştuğunda PMIC çıkışı hızla kısıtlar veya arızalı hatları keserek çipleri ve bataryaları kalıcı hasardan korur.

Dijital etkileşimli kontrol ve yardımcı fonksiyonlar

I2C/SPI arayüzleri üzerinden ana işlemci, çıkış gerilimini dinamik ayarlamak ve ağır yükler veya uyku durumları için çalışma modlarını değiştirmek amacıyla komutlar gönderebilir. Birçok PMIC, ayrık harici parçaları en aza indirmek için RTC, LED sürücüleri ve sıfırlama devreleri dahil yardımcı modülleri tek kontrol altında entegre eder.

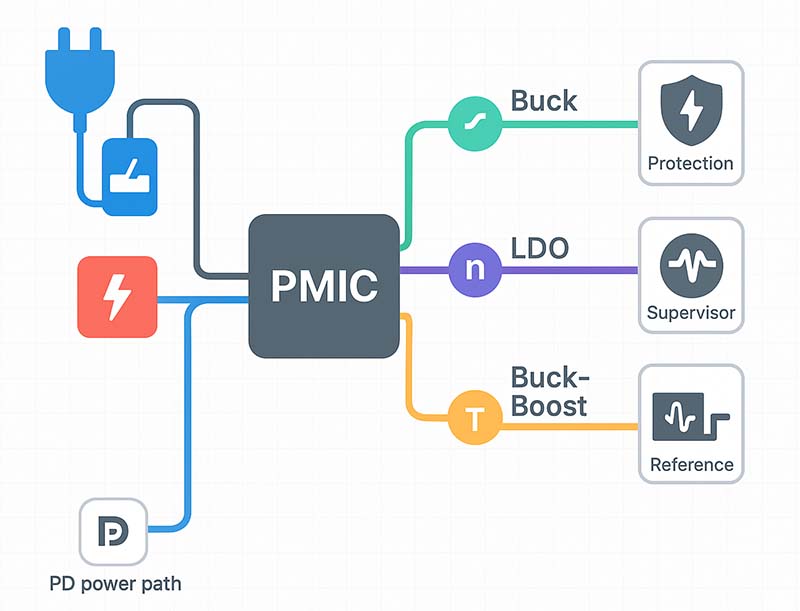

Güç Yönetimi Entegre Devrelerinin Avantajları Nelerdir?

Yüksek entegrasyonlu tasarımları sayesinde PMIC'ler geleneksel ayrık güç kaynağı çözümlerine göre kapsamlı avantajlar sunar; boyut, güç tüketimi, geliştirme ve üretim verimliliği ile güç kaynağı güvenilirliğinde önemli iyileştirmeler sağlar.

Daha Küçük Cihaz Boyutu

PMIC, gerilim düzenleme, şarj ve gerilim izleme gibi birden fazla devreyi tek bir birimde birleştirerek çok sayıda ayrık çip ve çevresel bileşeni yerine geçer. Bu, baskılı devre kartı alanını büyük ölçüde azaltır ve akıllı telefonlar ve giyilebilir cihazlar gibi kompakt taşınabilir ürünler için idealdir.

Daha Düşük Toplam Güç Tüketimi

İç devrelerin optimize edilmiş koordinasyonuyla PMIC, birden fazla bağımsız entegre devreye kıyasla daha yüksek dönüşüm verimliliği ve daha düşük bekleme güç kaybı elde ederek batarya ömrünü etkili bir şekilde uzatır.

Basitleştirilmiş Donanım Tasarımı ve Yol Çizimi

Birden fazla güç çipi için ayrı çevresel devreler ve yol çizimleri tasarlamaya gerek yoktur; bu durum tasarım karmaşıklığını azaltır, geliştirme döngülerini kısaltır ve hata ayıklama zorluğunu düşürür.

Azaltılmış Malzeme ve Üretim Maliyetleri

Daha az çeşit ve sayıda bileşene ihtiyaç duyulur, SMT montaj süreçleri basitleştirilir; bu da toplam malzeme listesi (BOM) ve üretim maliyetlerinin düşmesine yol açar.

Geliştirilmiş Güç Kararlılığı

İç güç modülleri, aşırı gerilim, aşırı akım ve aşırı ısınma koruması gibi dahili koruma mekanizmalarıyla merkezi olarak koordine edilir. Birden fazla gerilim hattı daha az dalgalanma gösterir ve sistemin daha kararlı çalışmasını garanti eder.

Geliştirilmiş Akıllı Güç Yönetimi

Çoğu PMIC, ana işlemciyle koordineli çıkış gerilimini dinamik ayarlama ve güç geçişi imkanı veren dijital kontrol arayüzlerini entegre eder; bekleme, tam yük ve uyku modlarında verimli çalışmayı sağlar.

Güç Yönetimi Entegre Devresi Ne İş Yapar?

Güç yönetimi çipi birden fazla güç besleme hattını kontrol edebilir. Geleneksel ayrık bileşen çözümlerine kıyasla bileşen sayısını önemli ölçüde azaltır ve baskılı devre kartı yerleşim alanı tasarrufu sağlar. Kompakt boyutunun yanı sıra çip, kapsamlı koruma, termal yönetim ve gürültü azaltma tasarımlarını entegre ederek genel sistem verimliliğini ve kararlılığını yükseltir. Tipik entegre fonksiyonları arasında gerilim dönüşümü ve düzenlemesi, batarya şarjı, LED sürücüsü, gerçek zamanlı saat (RTC), güç sıralama kontrolü, devre izleme ve güç anahtarı kontrol modülleri bulunur.

Gerilim Dönüşümü ve Düzenlemesi

İşlemciler, sensörler ve bellek gibi farklı cihazlar için hassas gerilim seviyeleri sağlamak amacıyla yükseltici/düşürücü dönüştürücüleri ve LDO (düşük gerilim düşüşlü) lineer regülatörleri bütünleştirir. Kararlı çıkış gerilimi sağlar ve yük değişimlerinden kaynaklanan dalgalanmaları bastırır.

Batarya Şarj ve Deşarj Yönetimi

Lityum iyon ve diğer şarj edilebilir bataryalar için tasarlanmış dahili şarj kontrol devreleri içerir, sabit akım (CC) ve sabit gerilim (CV) şarj süreçlerini yönetir. Ayrıca deşarj akımını ve kalan batarya kapasitesini izleyerek aşırı deşarjı engeller ve batarya hücrelerini hasardan korur.

Elektrik Güvenlik Koruması

Aşırı gerilim, düşük gerilim, aşırı akım, kısa devre ve aşırı ısınma koruması dahil birden fazla koruma mekanizması bütünleştirir. Anormal durumlar meydana geldiğinde ilgili güç yolunu hızla kapatarak bataryayı ve anakart bileşenlerini korur.

Gerilim ve Akım İzleme

Çıkış gerilimlerini, batarya gerilimini ve devre akımını gerçek zamanlı sürekli ölçer ve bu verileri güç tüketimi analizi, enerji istatistikleri ve arıza tespiti için ana kontrolcüye iletir.

Güç Yolu ve Yük Geçişi

Farklı güç hatlarını bağımsız kontrol edebilen birden fazla yük anahtarı bütünleştirir. Kullanılmayan kolları kapatarak güç tüketimini azaltır, ayrıca harici adaptör gücü ve batarya güç modları arasındaki geçişleri yönetir.

Akıllı Güç Kontrolü

I²C ve SPI gibi dijital iletişim arayüzleriyle ana işlemciden komutlar alarak gerilimi, frekansı ve çalışma modlarını dinamik ayarlar. Bu durum sistemin bekleme, hafif yük ve tam yük gibi farklı koşullara uyum sağlamasını ve genel enerji verimliliği optimizasyonunu mümkün kılar.

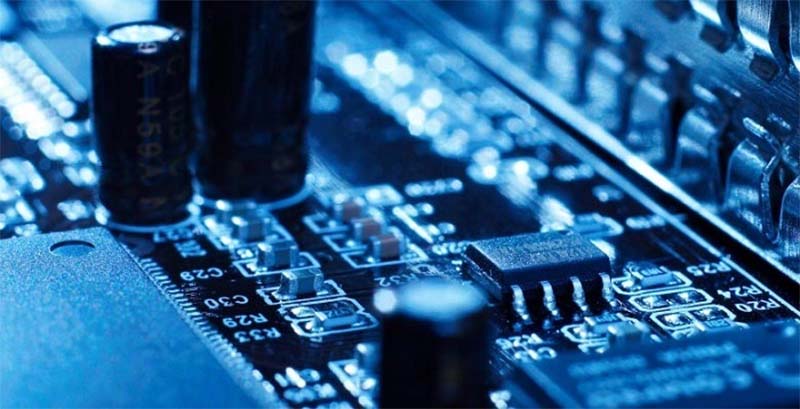

Güç Yönetimi Entegre Devrelerinin Farklı Türleri Nelerdir?

Çok Kanallı PMIC’ler (Tam Özellikli Sistem PMIC’si)

En kapsamlı tiptir; düşürme/yükseltme dönüştürücüleri, LDO regülatörleri, şarj cihazları, yük anahtarları ve izleme devrelerini bütünleştirir. Akıllı telefonlar, MPU’lar, otomotiv ECU’ları ve endüstriyel SoC’ler gibi tam sistemler için tasarlanmıştır. Tek bir çip, işlemciler, bellek ve çevre birimleri için tüm voltaj kanallarını besler; güç sıralaması ve dijital I2C/SPI kontrolünü destekler.

Düşük Gerilim Düşümü Regülatörleri (LDO’lar)

Düşük gürültülü, düşük akım beslemesi için basit doğrusal regülatörler. Minimum çıkış dalgalanması ile kararlı ve hassas voltaj sağlar; hassas analog devreler, sensörler ve radyo modülleri için idealdir.

DC-DC Anahtarlamalı Regülatörler

Üç alt türe ayrılan yüksek verimli dönüştürücü çipler:

• Buck (düşürücü): Çekirdek çipler için yüksek giriş voltajını düşürür;
• Boost (yükseltici): LED’leri veya ekranları sürmek için düşük batarya voltajını yükseltir;
• Buck-boost: Giriş voltajı yüksek veya düşük olsa bile sabit çıkış korur, dalgalanan batarya beslemeleri için mükemmeldir.

Batarya Yönetimi Entegre Devreleri (BMIC)

Lityum-iyon batarya kontrolü için uzmanlaşmıştır. Sabit akım/sabit voltaj şarjını yönetir, batarya kapasitesini takip eder, aşırı şarj, aşırı deşarj ve kısa devreleri engeller. Bazıları cihazların şarj sırasında çalışmasını sağlayan güç yolu yönetimini bütünleştirir.

Yük Anahtarı Entegre Devreleri

MCU sinyalleriyle güç kanallarını uzaktan açıp kapatan kompakt tek kanallı güç anahtarları. Kullanılmayan alt sistemlerin gücünü keserek bekleme akımını azaltır; IoT, taşınabilir elektronik ve otomotiv aksesuar devrelerinde yaygın kullanılır.

Otomotiv Güvenlik PMIC’leri

Araçlar için üretilmiş sınıf onaylı (AEC-Q100, ISO 26262 ASIL-B/D) çipler. Geliştirilmiş arıza tespiti, termal koruma ve pencere watchdog’ları ile donatılmıştır; ADAS, kokpit kontrolcüleri ve güç aktarma organı MCU’ları için özelleştirilmiştir.

Özel Fonksiyon PMIC’leri

Uygulamaya özel tek amaçlı güç çipleri: Aydınlatma/ekranlar için LED sürücü IC’leri, RTC besleme IC’leri, USB Güç Dağıtımı (PD) kontrolcüleri ve sunucu/endüstriyel sıcak takılabilir donanım için sıcak değiştirme IC’leri.

Farklı bileşenlerin voltaj seviyeleri, güç tüketimi, entegrasyon karmaşası ve performans beklentileri açısından farklı güç gereksinimleri vardır. Bu nedenle doğru PMIC’i seçmeyi öğrenmek, modern elektronik ürün tasarımlarında optimum sistem verimliliği, kararlılık ve maliyet kontrolünü garanti eder.

Önde Gelen Marka Güç Yönetimi Entegre Devresi Üreticileri

Profesyonel bir güç yönetimi entegre devresi (PMIC) distribütörü olarak, dünyanın önde gelen yarı iletken üreticilerinden geniş bir güç yönetimi çözüm yelpazesi tedarik ediyoruz. PMIC’ler voltaj düzenleme, güç dağıtım yönetimi, enerji verimliliğini artırma ve batarya ömrünü uzatma işlevleriyle modern elektronik sistemlerde kritik rol oynar. Endüstriyel otomasyon, otomotiv elektroniği, telekomünikasyon, veri merkezleri veya güç ekipmanları fark etmeksizin, en büyük PMIC üreticileri sürekli yüksek entegrasyonlu ve güvenilir güç yönetimi çözümleri sunmaktadır.

1. Analog Devices (ADI)

LTC3376

3V–20V geniş girişi destekleyen çok çıkışlı yüksek akımlı evrensel PMIC; 4 bağımsız buck regülatörü ve 8 yapılandırılabilir 1,5A güç aşamasını bütünleştirir, toplam çıkış akımı 12A’ye kadar çıkar. %96 tepe dönüşüm verimi, ±1% hassas çıkış voltaj doğruluğu sağlar ve PCB yerleşimini basitleştirmek için paralel indüktörleri destekler. Esnek dahili güç sıralaması ve tam arıza izleme ile endüstriyel kontrol, telekom ve çok kanallı gömülü sistemler için idealdir.

MAX25239

ADAS ve bölgesel ECU uygulamaları için tasarlanmış ASIL-D uyumlu otomotiv güç yönetimi entegre devresi. Gelişmiş otomotiv SoC’leri, kameralar, sensörler ve yüksek hızlı iletişim arayüzleri için çok kanallı güç mimarisini destekleyen birden fazla yüksek verimli buck ve LDO regülatörünü bütünleştirir.

2. Infineon Technology

TLF35585

Aurix™ otomotiv MCU’ları ile eşleşen OPTIREG™ amiral gemisi fonksiyonel güvenlik PMIC’si; 3V–40V geniş batarya girişi ve bütünleşik buck-boost ön regülatörü mevcuttur. MCU, CAN iletişimi ve hassas referans için ayrılmış LDO kanalları ile çift sensör voltaj takipçileri bulunur. ASIL D sertifikası, dahili pencere watchdog’u, kendi kendine test ve güvenli durum kontrolünü destekler; güç aktarma organı ve otonom sürüş ECU’ları için mükemmeldir.

TLF30682QV

Görüntü sensörleri ve radar modülleri için optimize edilmiş ADAS özel kompakt PMIC. Çok kademeli ayarlanmış güç kanalları, düşük bekleme akımlı LDO ve SPI dijital kontrolü bütünleştirir. Yüksek yük düşmesi geçici direnci, minimal PCB alanı ile araç algılama sistemlerindeki yüksek hızlı görüntü sinyal işlemcilerine kararlı besleme sunar.

3. Microchip Technology

MCP16701

FPGA, üst seviye MPU ve endüstriyel yapay zeka hesaplamaları için yüksek yoğunluklu PMIC. Sekiz adet 1,5A buck kanalı, dört adet 300mA yüksek hassasiyetli LDO ve SerDes özel LDO kontrolcüsü ile donatılmıştır. Ayrık tasarımlara kıyasla BOM parça sayısını %60’tan fazla, PCB alanını %48 azaltır; PolarFire FPGA ve PIC64GX 64 bit MPU’larla tam uyumludur ve I2C ile programlanabilir güç sıralaması sunar.

MCP16501

SAMA5/SAM9/SAMA7 gömülü MPU’ları için tasarlanmış maliyet avantajlı kompakt PMIC. Üç adet 1A buck dönüştürücü + bir adet 300mA yardımcı LDO, ±1% DDR/çekirdek voltaj hassasiyeti ve Microchip MPU’ları için ön ayarlı açılma sıralaması mevcuttur. 6µA ultra düşük kapanma akımı, geliştirilmiş ESD koruması ile düşük maliyetli endüstriyel HMI, IoT ağ geçitleri ve bataryalı gömülü cihazlar için idealdir.

4. NXP Semiconductors

PF8200

i.MX 8 ve S32V ADAS işlemcileri için 12 kanallı üst performanslı otomotiv PMIC. 7 adet yüksek verimli buck ve 4 adet LDO içerir; PF82 varyantı ASIL B fonksiyonel güvenliği desteklerken PF81 güvenlik gereksinimi olmayan üst seviye endüstri/makine görüşü uygulamaları içindir. Çok çekirdekli uygulama işlemcilerine ölçeklenebilir yüksek akım verir, dahili RTC yedek besleme ve kapsamlı arıza teşhisi sunar.

PCA9452

i.MX 93x düşük güç işlemcilerine özel optimize edilmiş AEC-Q100 Sınıf 2 otomotiv PMIC. Ultra düşük bekleme güç tüketimli çok kanallı ayarlanabilir çıkışlar, bütünleşik batarya şarj yolu ve hassas voltaj izleme bulunur. Kompakt QFN paketi ile akıllı kokpit, araç uç hesaplama ve düşük güç otomotiv kontrol üniteleri için basitleştirilmiş devre tasarımı sağlar.

5. Renesas Electronics

DA9063

Dört çekirdekli uygulama işlemcileri ve endüstriyel uç hesaplama için 17 kanallı yüksek akımlı PMIC. Altı adet buck dönüştürücü, çok sayıda LDO, 10 bit ADC, DDR referans beslemesi ve RTC madeni para batarya şarj cihazı içerir. I2C/SPI çift kontrol, tamamen programlanabilir güç sıralaması ve dinamik yük ayarlaması destekler; yüksek yüklü SoC sistemleri için sürekli 12A toplam çıkış akımını sürdürebilir.

DA9072

Taşınabilir giyilebilir/IoT cihazları için ultra küçük PMIC, 500mA güç yollu lityum şarj cihazı bütünleşik. Düşük IQ buck, üç adet yük anahtarlı LDO, watchdog ve sıfırlama devrelerini birleştirir, minyatür WLCSP paketi (2,97×2,66mm). Nanoamper seviyesi bekleme akımı ile akıllı saatler, kablosuz kulaklıklar ve taşınabilir tıbbi sensörlerin batarya ömrünü uzatır.

6. STMicroelectronics (ST)

STPMIC25

STM32MP2 çok çekirdekli MPU’larla tam uyumlu amiral gemisi yüksek entegrasyonlu PMIC. Yedi adet DC-DC buck dönüştürücü, yedi adet yapılandırılabilir LDO ve DDR voltaj referansı ile toplam 18 ayarlanabilir güç kanalı barındırır. Hafif/ağır yüklerde yüksek dönüşüm verimi, I2C ile programlanabilir düşük güç uyku modları, fabrika otomasyonu, POS ve tıbbi izleme ekipmanları için sağlam aşırı voltaj/termal koruma sunar.

STPMIC07M

3,3V/5V giriş kanalları ile uyumlu SSD depolama özel PMIC. Dört buck + üç hassas LDO, kanalların bağımsız ayarı ve güç sıralaması kurulumu için PMBus/I2C çift arayüzü mevcuttur. Flash kontrolcüler ve yüksek hızlı bellek çipleri için düşük dalgalanma gürültüsü ile kararlı besleme sunar; katı hal sürücü donanım yerleşimini basitleştirir ve uzun vadeli çalışma güvenilirliğini artırır.

7. Texas Instruments (TI)

LP8762

Yüksek güçlü ADAS SoC’leri için üst seviye ASIL D çok fazlı otomotiv PMIC. Dört adet çok fazlı buck kanalı toplam 12A tepe çıkış akımını destekler, 2,7V–5,5V geniş giriş aralığı vardır. Fabrika/yazılım/kullanıcı üçlü yapılandırma, dahili termal monitör, watchdog ve arıza hata sinyali destekler; araç merkezi hesaplama ve üst performanslı algılama çipleri için üretilmiştir.

TPS650330

Üç adet 1,5A buck + bir adet düşük gürültülü LDO ile minyatür otomotiv kamera modülü PMIC. Araç batarya sistemleri için 18V geniş giriş toleransı, ultra düşük EMI anahtarlama mimarisi, kompakt kamera PCB’lerine uygun küçük ayak izi. Araç çevre görüş sistemlerindeki CMOS görüntü sensörleri, ISP ve seri iletişim çevre birimleri için optimize edilmiştir.

Son olarak ama en az önemli değil: doğru PMIC’i seçmek sistem güç gereksinimlerini, verimlilik hedeflerini ve uygulamaya özel kısıtlamaları anlamaya bağlıdır. Güç yönetimi entegre devrelerinin nasıl çalıştığını ve hangi hedefler için tasarlandıklarını değerlendirerek mühendisler farklı elektronik sistemler için daha bilinçli kararlar verebilir. En büyük PMIC üreticilerini tanımak da kararlı performans, optimize güç dağıtımı ve modern uygulamalarda uzun vadeli tasarım verimliliği sağlayan güvenilir çözümler bulmaya yardımcı olur.
