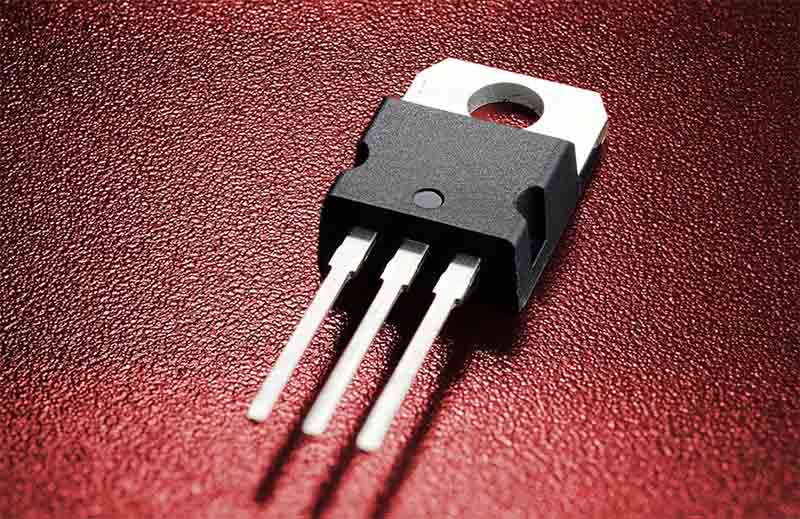

Transistör nedir ve nasıl çalışır?

Transistör ne yapar? Üçlü olarak da bilinen bir transistör, temel bir katı hal yarı iletken cihazdır. Diyotlar, alan etkili transistörler (FET'ler) ve silikon kontrollü doğrultucular (SCR'ler) gibi çeşitli tipleri içerir. Algılama, doğrultma, sinyal yükseltme, devre anahtarlama, voltaj regülasyonu ve sinyal modülasyonu dahil olmak üzere birçok pratik işleve sahiptir ve elektronik ekipmanların çalışması için hayati bir temel bileşen görevi görür.

Ayarlanabilir bir akım anahtarı olan transistör, giriş voltajındaki değişiklikler yoluyla çıkış akımının büyüklüğünü hassas bir şekilde kontrol edebilir. Röleler ve sıradan mekanik anahtarlar gibi geleneksel anahtarlama cihazlarının aksine, bir transistör açılıp kapanmasını kontrol etmek için iletişim sinyallerine dayanır ve mekanik temas işlemleri gerektirmez.

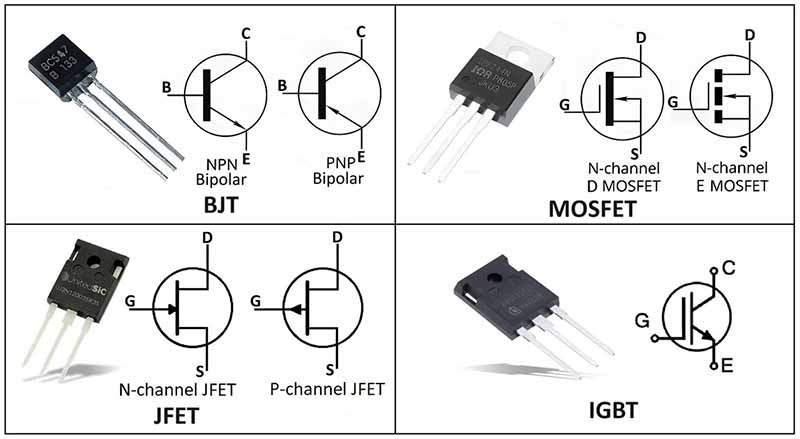

Hangi türleri Transistörler Var?

Bipolar Bağlantı Transistörü (BJT)

Bipolar Bağlantı Transistörü (BJT), en yaygın kullanılan transistör türlerinden biridir ve akım kontrollü bir cihazdır. Yapısal farklılıklara dayanarak NPN ve PNP tiplerine ayrılabilir. Temel işlevi, çok küçük bir baz akımı kullanarak kolektör ve verici arasındaki çok daha büyük akımı kontrol etmek, sinyal yükseltme ve anahtarlama kontrolü sağlamaktır. Analog devreler ve güç yükseltme devreleri gibi senaryolarda yaygın olarak uygulanır.

Alan Etkili Transistör (FET)

Alan Etkili Transistör (FET), voltaj kontrollü bir cihazdır. FET'ler birkaç alt dalı kapsar, en yaygını Metal-Oksit-Yarı iletken Alan Etkili Transistördür (MOSFET). Geçidi ve kanalı bir oksit tabakası ile izole edilmiştir, bu da son derece düşük güç tüketimi ve yüksek entegrasyon yoğunluğu sağlar. Dijital devrelerde, entegre devrelerde ve anahtarlamalı güç kaynaklarında yaygın olarak kullanılır.

Yalıtımlı Geçitli Bipolar Transistör (IGBT)

Yalıtımlı Geçitli Bipolar Transistör (IGBT), MOSFET voltaj kontrolünün avantajları ile BJT'nin yüksek akım kapasitesi ve düşük kaybını birleştiren hibrit bir güç transistörüdür. Basit bir giriş sürücüsüne ve mükemmel anahtarlama performansına sahiptir, ayrıca yüksek voltaj direnci, güçlü akım taşıma kapasitesi ve düşük iletim kaybına sahiptir. Yüksek güçlü endüstriyel uygulamalar için temel bir bileşendir.

Foto Transistör

Foto transistör, ışık sinyallerini elektrik sinyallerine dönüştürme özelliğine sahip özel bir transistör türüdür ve optoelektronik cihazlar kategorisine aittir. Yapısı sıradan bir transistöre benzer, ancak vericisi veya tabanı ışığa duyarlı malzemeden yapılmıştır. Çalışma sırasında harici bir kontrol akımı veya voltajı gerektirmez; bunun yerine, iletkenliğini değiştirmek için harici ışınlama (görünür ışık veya kızılötesi gibi) alır ve ışık sinyallerinin elektrik sinyallerine dönüşümünü ve yükseltmesini sağlar. Yaygın türleri, ışık algılama, optoelektronik kontrol ve optik iletişim (optoelektronik sensörler ve optik anahtarlar dahil) gibi senaryolarda temel olarak uygulanan fototriyodları içerir.

Tek Elektron Transistörü (SET)

Tek Elektron Transistörü (SET), kuantum tünelleme etkisine dayanan yeni bir transistör türüdür ve nano ölçekli cihazlar sınıfına aittir. Temel özellikleri son derece küçük boyut ve ultra düşük güç tüketimi olup, tek tek elektronların hassas kontrolünü sağlar. Şu anda esas olarak kuantum bilişim, nanoelektronik ve ultra yüksek hassasiyetli algılamada uygulanmaktadır.

Transistör Nedir ve Nasıl Çalışır?

Transistörler, özellikle yaygın olarak kullanılan Bipolar Bağlantı Transistörlerini (BJT) ifade eder; bunlar genellikle yükseltici veya elektronik kontrollü anahtar olarak kullanılan yarı iletken cihazlardır. Hızlı tepki hızı ve yüksek doğruluğu sayesinde transistörler, yükselticiler, anahtarlar, voltaj regülatörleri, sinyal modülatörleri ve osilatör devreleri dahil olmak üzere çeşitli dijital ve analog devre tasarımlarında kullanılabilir. Transistörler bağımsız olarak paketlenebilir ve birden fazla transistör bir devrenin belirli bir bölümüne entegre edilebilir.

Transistörler, giriş sinyalleri yoluyla çıkış akımını/voltajını kontrol etmek için yarı iletkenlerin özelliklerini kullanır ve esasen kontrol edilebilir bir akım/voltaj anahtarı görevi görür. Bir transistörün çekirdeği, katkılama işlemi yoluyla farklı iletken özelliklere sahip bölgeler (N-tipi ve P-tipi yarı iletkenler gibi) oluşturan yarı iletken malzemedir (silisyum veya germanyum gibi). Bu bölgelerin birleşimi bir "PN bağlantısı" oluşturur-PN bağlantısı tek yönlü iletkenliğe sahiptir ve transistörün kontrol fonksiyonlarını gerçekleştirmesi için temeldir.

Transistörler Nasıl Çalışır?

Bipolar Bağlantı Transistörleri (BJT) (NPN Transistörler ve PNP Transistörler)

Bipolar bağlantı transistörleri en yaygın kullanılan transistör türüdür, esas olarak iki büyük yapıya ayrılır: NPN ve PNP. Üç ana pinden oluşurlar: Verici (E), Baz (B) ve Kolektör (C). Baz, sinyal giriş terminali olarak hizmet eder; sadece çok küçük bir voltaj veya akım sinyali girerek, kolektör ve verici arasındaki ana devre akımını hassas bir şekilde yönetebilir, devrenin iletim ve kesilme arasında geçişini sağlayabilir.

NPN transistörler, yük taşımayı tamamlamak için öncelikle elektronlara dayanır: verici elektronları gönderir, ortadaki baz ise elektron akışını düzenlemekten sorumludur. Verici tarafından salınan elektronların büyük çoğunluğu bazda tüketilmez, bunun yerine kolektör tarafından yakalanıp toplanır ve daha sonra arka uç devreye taşınarak akım iletimini ve sinyal kontrolünü tamamlar.

PNP transistörün iç yapısı ve iletken mekanizması, NPN transistörünkünün tam tersidir. Baz ayrıca akım düzenleme rolünü oynar, ancak genel akım yönü tamamen ters çevrilir, çekirdek olarak vericiden kolektöre akış olur. İletim için elektronlara dayanan NPN'nin aksine, PNP cihazlarındaki yük taşıyıcıları deliklerdir. Delikler verici tarafından çıkarılır ve son olarak kolektör tarafından toplanır, böylece devre iletimi, anahtarlama ve sinyal düzenleme gibi işlevler gerçekleştirilir.

Alan Etkili Transistörler (FET)

Alan etkili transistörler, çıkış akımını kontrol etmek için voltaja dayanır ve "voltaj kontrollü" cihazlardır. Bazın (FET'de Geçit) akım sağlamasını gerektirmezler; düzenleme sadece voltaj sinyalleri yoluyla gerçekleştirilir.

Alan Etkili Transistörler (FET), Kaynak (S), Geçit (G) ve Drenaj (D)'dan oluşan çekirdeğe sahip voltaj kontrollü cihazlardır. Çalışma prensibi, elektrik alanı oluşturmak için geçide voltaj uygulamayı içerir; bu, yarı iletken kanalın iletkenliğini değiştirir ve böylece drenaj ve kaynak arasındaki akımı kontrol eder. Geçidi neredeyse hiç akım tüketmez, düşük güç tüketimi ve yüksek kontrol hassasiyeti sunar, bu da onları güç verimliliği ve hassasiyet için yüksek gereksinimleri olan senaryolar için uygun hale getirir.

Transistör ile MOSFET Arasındaki Fark Nedir?

Alan Etkili Transistör (FET), yaygın bir transistör türüdür. Voltaj kontrollü bir cihaz olarak temel işlevi, geçit voltajı aracılığıyla yarı iletken kanalın iletkenliğini kontrol etmek ve böylece drenaj-kaynak akımını regüle etmektir. Çeşitli tipleri (Geçit Alan Etkili Transistör JFET, MOSFET vb.) içerir. En yaygın FET türü olan MOSFET, yapısında bir Metal-Oksit-Yarı iletken (MOS) geçit yapısı ekler. Geçit ve kanal bir oksit tabakası ile izole edilmiştir, bu da geçitin neredeyse hiç akım tüketmemesi ve diğer FET'lere göre daha düşük güç tüketimi ile sonuçlanır.

Ayrıca MOSFET'ler, iletken yük taşıyıcıları elektronlar veya delikler olan N-kanallı ve P-kanallı olmak üzere iki tipe ayrılır. Basit yapı, yüksek entegrasyon ve düşük güç tüketimi gibi avantajlarıyla entegre devreler ve anahtarlamalı güç kaynakları gibi senaryolarda yaygın olarak kullanılırlar. Buna karşın, [diğer] alan etkili transistörlerde oksit tabakası yapısı yoktur ve geçit kanalla doğrudan temas halindedir; bu, belirli miktarda geçit akımına ve nispeten daha yüksek güç tüketimine yol açar, bu nedenle çoğunlukla yüksek entegrasyonun gerekli olmadığı analog devrelerde kullanılırlar.

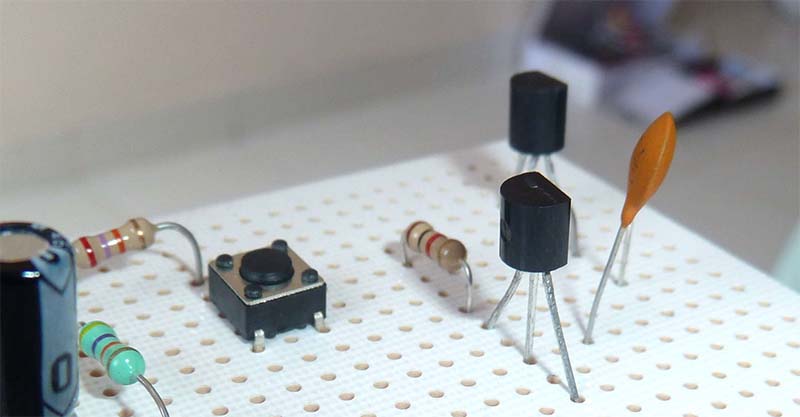

Transistör Ne İçin Kullanılır?

Ses Ekipmanı Uygulamaları

Ses güç yükseltmesi, mikrofonlardan zayıf alma sinyallerinin yükseltılması, RF radyo sinyallerinin alınması ve sıcaklık, nem, basınç gibi çeşitli sensörler için sinyal kondüsiyonlama ve yükseltme işlemlerini gerçekleştirir. Ev ses sistemleri, araç eğlence sistemleri, radyolar, ölçüm aletleri ve endüstriyel test ölçerlerde yaygın olarak bulunurlar.

Elektronik Anahtarlama Kontrolü

Geleneksel mekanik anahtarların yerini almak için yüksek hızlı elektronik anahtarlar olarak kullanılırlar. Dijital mantık devrelerinde, küçük röle açma/kapama sürüşünde, LED karartma kontrolünde ve küçük DC motorların başlatma-durdurma ve hız regülasyonu gibi düşük güçlü yük kontrol senaryolarında uygulanırlar, hızlı tepki süreleri ve uzun hizmet ömrü sunarlar.

Güç Kaynağı ve Voltaj Regülatör Devreleri

Doğrusal voltaj regülasyon döngülerinde, devre aşırı akım ve akım sınırlama korumasında ve anahtarlamalı güç kaynakları için ikincil döngü sürüşünde kullanılırlar. Çıkış voltajını ve akımını stabilize etmek için basit voltaj regülasyonu ve sabit akım güç kaynağı devreleri oluşturmak üzere kullanılabilirler, küçük ev aletleri, dijital cihazlar ve endüstriyel kontrol kartları gibi çeşitli küçük güç kaynağı cihazlarına hitap ederler.

Analog Devreler için Temel Bileşenler

Analog elektronik devrelerin temel çekirdek elemanlarıdır, sinüs dalga osilatörleri, aktif filtre devreleri ve diferansiyel amplifikatör devreleri oluşturabilirler. Ayrıca operasyonel amplifikatörler ve karşılaştırıcılar gibi entegre çiplerin temel dahili birimleri olarak hizmet ederler, analog sinyallerin kararlı işlenmesini sağlarlar.

Endüstriyel ve Otomotiv Elektroniği

Endüstriyel kontrol ana kartları için sinyal toplama ve işleme, otomotiv motor ateşleme kontrol sistemleri, çeşitli araç içi sensörler için sinyal yükseltme ve şekillendirme ve endüstriyel düşük voltajlı aktüatörler için sürüş modülleri. Bu uygulamalar karmaşık çalışma koşullarına uyum sağlar ve güçlü parazit önleme yeteneklerine sahiptir.

Mobil İletişim Alanı

RF (Radyo Frekansı) sinyal güç yükseltmesi, mikrodalga yüksek frekanslı sinyal işleme ve kablosuz sinyal modülasyonu ve demodülasyonu gibi işlevler. Telsizler, iletişim baz istasyonu RF birimleri, Bluetooth ve IoT kablosuz verici/alıcı modülleri ve kısa menzilli kablosuz iletim ekipmanlarında yaygın olarak kullanılırlar.

Akıllı Elektronik

Akıllı telefonlar, beyaz eşyalar, akıllı ev kontrol ana kartları, lityum pil şarj yönetimi ve düşük voltajlı güç kaynağı döngülerine yaygın olarak entegre edilmiştir. Zayıf sinyal toplama ve işleme, mantık kontrolü ve düşük güçlü yük sürüşünden sorumludurlar, akıllı cihazların kararlı çalışmasını sağlarlar.

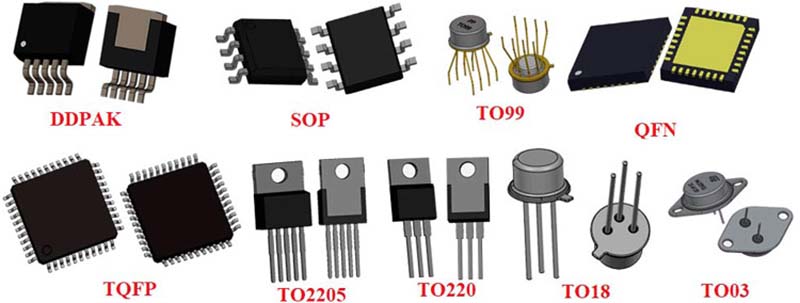

Doğru Transistör Nasıl Seçilir?

Transistörler, ses işleme, güç regülasyonu, endüstriyel sistemler ve kablosuz devrelerde çok yönlü performans sunar. Transistörlerin çoklu fonksiyonları ve kapsamlı uygulamaları göz önüne alındığında, gerçek devre taleplerine uygun bir bileşen seçmek çok önemlidir. Aşağıda transistörlerin bazı önemli parametreleri bulunmaktadır.

Akım Yükseltme Katsayısı: Transistörün akımı yükseltme yeteneğini ölçer; öncelikle giriş akımının çıkış akımı üzerindeki kontrol derecesini yansıtır, genellikle $\beta$ (Bipolar Bağlantı Transistörleri için) ile gösterilir.

Güç Tüketimi: Transistörün çalışma sırasında tükettiği elektrik gücü, cihaz ısınmasının ana nedenidir. Bileşene zarar vermemek için nominal aralık içinde tutulmalıdır.

Maksimum Osilasyon Frekansı: Transistörün normal olarak sinyal yükseltme veya osilasyon gerçekleştirebildiği en yüksek frekans. Bu frekansın ötesinde cihazın performansı önemli ölçüde düşecektir.

Maksimum Ters Voltaj: Transistörün ters yönde çalışırken dayanabileceği en yüksek voltaj. Bu voltajı aşmak cihazın arızalanmasına ve hasar görmesine yol açacaktır.

Maksimum Akım: Normal çalışma sırasında transistörden geçmesine izin verilen maksimum akım (maksimum kolektör akımı gibi). Bu sınırı aşmak cihaza zarar verecek veya çalışma kararlılığını etkileyecektir.
Yetkili bir transistör bileşeni tedarikçisi ve güvenilir tedarikçiler seçmek, transistör kalitesini ve tedarik istikrarını sağlamak için anahtardır. Eastech, küresel elektronik bileşen tedarik sektöründe 20 yıldır derinlemesine faaliyet göstermekte ve kapsamlı tedarik yardımı sağlamaktadır. Müşteriler için model seçimi, tedarik ve satış sonrası destek dahil olmak üzere tüm süreç sorunlarını çözüyoruz-.

Firmamız, yurt içi ve yurt dışındaki çok sayıda tanınmış yarı iletken marka ile uzun vadeli, istikrarlı ve derin işbirlikleri kurmuştur. Marka kaynaklarından ve tedarik zinciri avantajlarından yararlanarak müşterilerimiz için verimli ve güvenilir tedarik eşleştirmesi sağlıyoruz. Bunların arasında ADI, ROHM, onsemi, STMicroelectronics, Infineon ve Vishay gibi markalar eksiksiz ürün serileri ve güvenilir kalite sunmaktadır. Stok tedarikleri, yüksek frekanslı, yüksek voltajlı ve otomotiv sınıfı gereksinimleri gibi üst düzey tedarik ihtiyaçlarını karşılayabilir.

Sonuç olarak, transistörün ne için kullanıldığını anlamak esastır. Transistörler, tüketici elektroniğinden endüstriyel ekipmanlara kadar geniş bir uygulama yelpazesinde yükseltme, anahtarlama ve sinyal kontrolü için kullanılan temel bileşenlerdir. Farklı transistörlerin fonksiyonlarını ve özelliklerini karşılaştırarak, tasarımcılar belirli uygulamalarında performans, verimlilik ve güvenilirlik için en uygun çözümü seçebilirler.
