Gerçek zamanlı saat entegre devresi nedir?

Modern gömülü ve elektronik sistemlerde, hassas zaman tutma, veri kaydı, zamanlama ve sistem senkronizasyonu için hayati öneme sahiptir. Bir gerçek zamanlı saat modülü, ana güç kapatıldığında bile cihazların doğru zamanı korumasını sağlayan temel bir bileşendir. Özel zamanlama devreleri ve yedek güç desteği entegre ederek, çok çeşitli uygulamalarda sürekli ve güvenilir çalışmayı garanti eder.

Gerçek Zamanlı Saatler Nedir?

Gerçek Zamanlı Saat (RTC), bir saat kaynağından doğru zaman, tarih ve takvim bilgilerini üreten, tutan ve çıkaran uzmanlaşmış bir entegre devredir (IC). Ana sistem kapalı olsa bile, pil veya süper kapasitör gibi bir yedek güç kaynağı kullanarak sürekli zaman tutmayı sürdürmek üzere tasarlanmıştır.

RTC temel zaman tutma IC'si olsa da, elektronik sistemlere daha kolay entegrasyon için genellikle bir Gerçek Zamanlı Saat modülünün parçası olarak uygulanır. Bir RTC modülü, RTC IC'yi kristal osilatör, yedek pil ve pasif bileşenler gibi temel destekleyici bileşenlerle tek bir kartta birleştirir. Bu entegre tasarım, normal çalışma ve güç kesintileri sırasında doğru zaman ve tarih bilgisi sağlayarak gömülü sistemler, IoT cihazları, endüstriyel ekipmanlar ve tüketici elektroniği için uygun bir çözüm sunar.

Gerçek Zamanlı Saat Modülü ile Gerçek Zamanlı Saat IC Arasındaki Fark

RTC IC, zaman tutmaktan sorumlu temel cihazdır, bir RTC modülü ise RTC IC'yi tüm temel destekleyici bileşenlerle tek bir pakette entegre eder. Bunlar genellikle kristal osilatör, yedek güç devresi ve diğer pasif bileşenleri içerir, kullanıcıların harici bir osilatör devresi tasarlama veya kristal kalibrasyonu yapma ihtiyacını ortadan kaldırır.

Gerekli bileşenler zaten entegre olduğu için RTC modülleri donanım tasarımını basitleştirir, harici parça sayısını azaltır ve PCB alanını en aza indirmeye yardımcı olur.

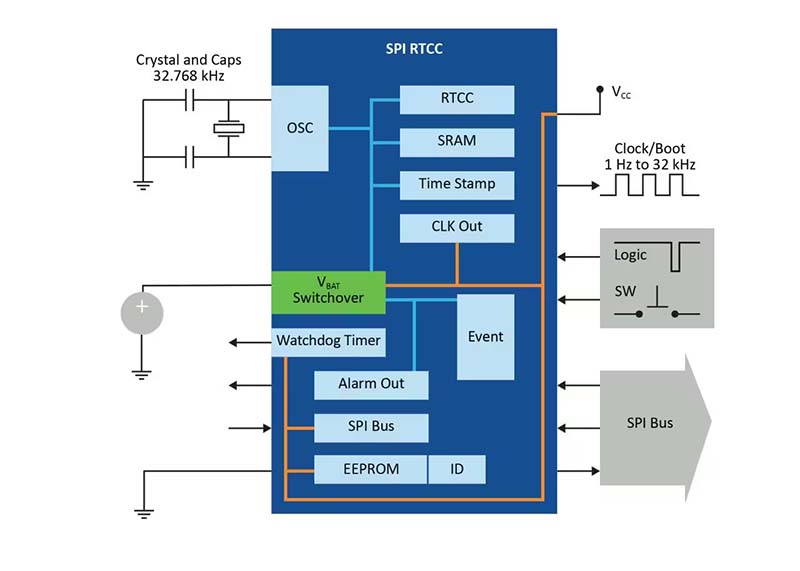

Gerçek Zamanlı Saat Modülünün Temel Bileşenleri

Kristal Osilatör

Genellikle zamanlama referansı olarak 32.768 kHz kuvars kristali kullanır. Kararlı bir düşük frekanslı darbe üretir, bu da doğru 1 Hz saniye darbesi üretmek için 2¹⁵'ye bölünür. Bu, modülün doğruluğunu doğrudan belirler.

Kontrolör

Modül içindeki temel entegre devre olarak, kristal osilatör sinyalini bölmek, otomatik olarak zaman sayımı yapmak, zaman kaydı okuma/yazma işlemlerini ve harici iletişim komut yanıtlarını yönetmekten sorumludur.

Bellek

Saat verilerini depolamak için zaman kayıtları ve kullanıcı tanımlı parametreler için az miktarda genel amaçlı RAM içerir.

Yedek Pil

Ana besleme kesildiğinde bağımsız güç sağlar. Osilatörü çalışır durumda tutar, zaman sayımını korur ve kayıt verilerini korur. Mikroamper seviyesinde ultra düşük güç tüketimiyle çalışır, tek bir pilin birkaç yıl boyunca zaman tutmasını sağlar.

Arabirim

Bu, bir mikrodenetleyici veya ana sistemin zaman verilerini okumak, yazmak ve yapılandırmak için kullandığı iletişim kanalıdır. En yaygın tür, daha az I/O pini kullanan I2C arabirimidir. SPI arabirimleri de yüksek hassasiyetli endüstriyel uygulamalarda kullanılır. Ek olarak, genellikle 1 Hz veya 32.768 kHz kare dalga ve alarm kesme sinyalleri üretebilen yardımcı pinler içerir.

Gerçek Zamanlı Saat Entegre Devresi Nasıl Çalışır?

Gerçek Zamanlı Saat (RTC), ana CPU etkinliğinden bağımsız olarak, kararlı bir saat kaynağına dayalı olarak sürekli olarak zaman sayan bağımsız bir düşük frekanslı zamanlama alt sistemi olarak çalışır.

1. Kararlı Düşük Frekanslı Osilatör

RTC, özel bir saat kaynağı, genellikle 32.768 kHz kuvars kristal osilatör tarafından sürülür. Bu frekans, ikili sayaçlar kullanılarak kolayca 1 Hz'e bölünebildiği için seçilmiştir.

2. Saat Bölme Zinciri

RTC içinde, bir frekans bölücü zinciri yüksek frekanslı salınımı adım adım azaltır:

32.768 kHz → 1 Hz darbe (1 saniye tik)

Bu 1 Hz sinyal, saniyeleri saymak için temel zaman artışını oluşturur.

3. Donanım Zaman Sayaçları

Özel donanım sayaçları sırayla artar:

Saniye sayacı

Dakika sayacı

Saat sayacı

Tarih / gün / ay / yıl kayıtları

Bu sayaçlar CPU müdahalesi olmadan özerk olarak çalışır.

4. Pil Destekli Alan

Ayrı bir yedek güç alanı (VBAT alanı), ana güç kaldırıldığında osilatörü ve kayıtları canlı tutarak zaman korumasını sağlar.

5. Kayıt Tabanlı Zaman Depolama

Zaman, özel RTC kayıtlarında (genellikle BCD veya ikili format) saklanır. Bu kayıtlar, donanım sayacı mantığı tarafından sürekli olarak güncellenir.

6. Alarm ve Karşılaştırma Mantığı

RTC, mevcut zaman kayıtlarını önceden ayarlanmış alarm değerleriyle sürekli olarak karşılaştıran karşılaştırıcı devreleri içerir. Bir eşleşme meydana geldiğinde tetikler:

Kesme bayrakları

Uyandırma sinyalleri (MCU veya sistem kontrolörü için)

7. Kesme Üretim Yolu

Bir olay koşulu meydana geldiğinde (alarm, taşma, periyodik tik), RTC, MCU'ya bir kesme hattı göndererek düşük güç modundan çıkmasına veya zamana dayalı görevleri yürütmesine izin verir.

RTC, kararlı düşük frekanslı kristal sinyalini sürekli olarak 1 saniyelik zamanlama darbelerine dönüştürür, takvim zamanını korumak için donanım sayaçları kullanır ve ana sistem saatinden bağımsız olarak çalışan pil destekli kayıtlarda saklar.

Gerçek Zamanlı Saat Modülünün İşlevi Nedir?

Gerçek Zamanlı Saat (RTC) Entegre Devresi, ana işlemciden bağımsız olarak doğru saat ve tarih bilgilerini tutmak için tasarlanmıştır. Temel işlevleri şunlardır:

Doğru Zaman Tutmayı Koruma

Ana sistem kapalı olsa bile sürekli olarak yüksek hassasiyetle zamanı takip eder.

Pil Destekli Zaman Saklama Sağlama

MCU uyku modunda olsa bile RTC zaman tutmaya devam eder ve ayarlanan aralıklarda veya belirli saatlerde uyandırma zamanlayıcısı veya alarmı aracılığıyla MCU'yu uyandırabilir, aktif çalışma süresini azaltır ve genel sistem güç tüketimini düşürür.

Zamanlama ve Alarm Olayları Üretme

Belirli saatlerde veya aralıklarda planlanan işlemleri tetiklemek için programlanabilir alarmları, periyodik kesmeleri ve zamanlayıcı fonksiyonlarını destekler.

İşlemci Yükünü Azaltma

Zaman tutmayı bağımsız olarak yönetir, ana CPU'nun sürekli olarak saat döngülerini sayması veya yazılım zamanlayıcılarını koruma ihtiyacını ortadan kaldırır.

Takvim Yönetimini Destekleme

Artık yıllar, ay uzunlukları ve tarih geçişi dahil olmak üzere takvim fonksiyonlarını otomatik olarak yönetir ve uzun vadeli doğruluğu garanti eder.

Kararlı Bir Zaman Referansı Sağlama

Düşük güç tüketimiyle tutarlı ve güvenilir zaman tutma sağlamak için hassas bir kristal osilatör (genellikle 32.768 kHz) kullanır.

Bir RTC entegre devresinin birincil rolü, doğru saat ve takvim bilgilerini korumak, güç kaybı sırasında bunları saklamak, zamanlama, alarm ve kesme fonksiyonları sağlamak ve aynı zamanda sistem güç tüketimini ve işlemci yükünü en aza indirmektir.

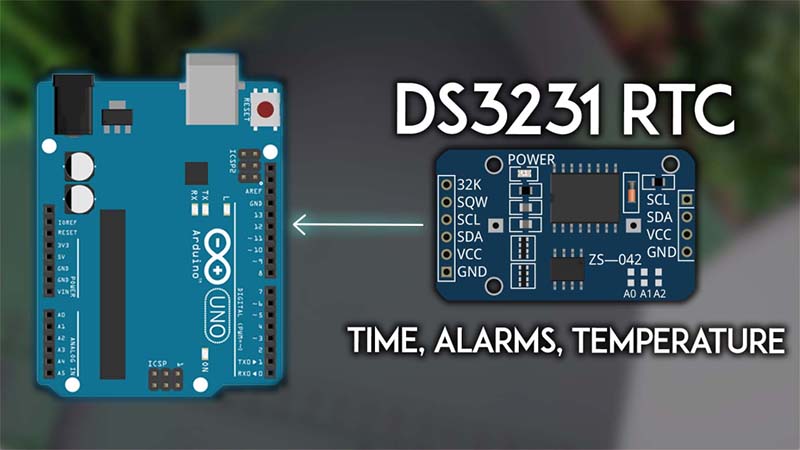

Gerçek Zamanlı Saat (RTC) Modülü Özellikleri

Özel Zaman Tutma Donanımı

Saniye, dakika, saat, gün, tarih, ay ve yıl için donanım sayaçlarını entegre ederek MCU yazılım zamanlama döngülerine bağımlılığı azaltır.

Düşük Frekanslı Kristal Osilatör Desteği

Kararlı uzun vadeli frekans doğruluğu ve düşük sapma elde etmek için genellikle 32.768 kHz'lik bir akort çatalı kristali ile çalışır.

Pil Destekli Alan Mimarisi

Ana güç kesildiğinde kayıt durumlarını ve osilatör çalışmasını koruyan ayrı bir güç alanı (VBAT alanı) içerir.

İkili veya BCD Zaman Kayıtları

Basitleştirilmiş kod çözme ve arabirim için genellikle İkili Kodlu Ondalık (BCD) veya ikili formatta saat/tarih depolama kayıtları sağlar.

Asenkron Saat Alanı Çalışması

RTC, sistem saatinden bağımsız olarak çalışır ve CPU frekans değişikliklerinden ayrılmış zaman tutmayı sağlar.

Uyandırma Zamanlayıcısı / Alarm Kayıtları

Eşleşme koşulları oluştuğunda dahili olay bayrakları veya kesme sinyalleri üreten programlanabilir karşılaştırma kayıtları içerir.

Kesme Üretim Mantığı

Yapılandırılabilir maskeleme ve bayrak kayıtları ile alarm, periyodik ve taşma olaylarını destekleyen dahili kesme kontrolörü.

Kalibrasyon / Telafi Devreleri (bazı RTC'lerde)

Sıcaklık ve yaşlanmaya bağlı kristal frekans sapmasını azaltmak için dijital ayarlama veya sıcaklık telafisini destekler.

Düşük Güç Yedek Modu Çalışması

Yedek modunda mikroamper veya alt mikroamper akım tüketimi için optimize edilmiş ultra düşük sızıntılı CMOS devreleri ile tasarlanmıştır.

Veri Yolu Arabirimi Entegrasyonu

I²C, SPI veya tescilli düşük pin sayılı veri yolları gibi standart seri arabirimler aracılığıyla MCU ile iletişim kurar.

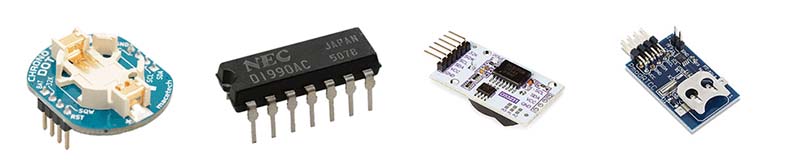

Doğru Gerçek Zamanlı Saat Çiplerini Nasıl Seçersiniz?

Gömülü sistem tasarım mühendisi olarak uygun bir gerçek zamanlı saat (RTC) çipi veya modülünün seçilmesi sistem güvenilirliği ve zaman doğruluğu için kritik öneme sahiptir. RTC, zaman kaydı, sistem zamanlaması ve olay senkronizasyonu gibi fonksiyonlar için kararlı ve sürekli bir zaman referansı sağlar.

Seçim sürecinde, tasarım gereksinimleri için en uygun çözümü belirlemek üzere doğruluk, güç tüketimi, entegrasyon seviyesi ve sistem maliyeti gibi temel faktörler dikkatle değerlendirilmelidir. Veri sayfası özelliklerini, tipik uygulama devrelerini ve kullanıcı geri bildirimlerini karşılaştırarak mühendisler, hedef uygulamada kararlılık ve uyumluluğu sağlamak için en uygun RTC cihazını daha fazla doğrulayabilir.

Doğru Gerçek Zamanlı Saat Çipi veya Modülü Seçiminde Temel Faktörler

1. Doğruluk

Bir RTC'nin zaman sapması, temel olarak kristal kararlılığı, dahili kalibrasyon yeteneği ve yaşlanma özellikleri tarafından belirlenen temel bir performans göstergesidir. Yüksek hassasiyetli uygulamalar için frekans kalibrasyonu veya sıcaklık telafisi olan cihazlar öncelikli olarak tercih edilmelidir.

2. Yedek Güç Desteği

Cihaz, ana güç kaynağı kesildiğinde zaman tutmayı sürdürmesine ve kayıt verilerini korumasına izin veren düşük güçlü yedek modu (örneğin VBAT) desteklemelidir.

3. Entegrasyon Seviyesi

Buna RTC'nin kristal osilatör, güç anahtarlama devresi, RAM, sıcaklık sensörü veya zaman damgası modülleri gibi bileşenleri entegre edip etmediği dahildir. Daha yüksek entegrasyon, harici bileşenleri azaltmaya ve sistem tasarımını basitleştirmeye yardımcı olur.

4. Sıcaklık Telafisi

Yüksek seviyeli RTC'ler genellikle sıcaklık değişimlerinden kaynaklanan frekans sapmasını azaltmak ve uzun vadeli zaman tutma stabilitesini iyileştirmek için bir TCXO veya dijital sıcaklık telafi mekanizması içerir.

5. İletişim Arabirimi

Ortak arabirimler I²C ve SPI'yi içerir. Seçim, MCU uyumluluğunu, veri yolu hızını ve sistemdeki G/Ç kaynaklarının kullanılabilirliğini dikkate almalıdır.

6. Paket Türü

RTC çipleri SOIC, TSSOP ve QFN gibi çeşitli paket türlerinde mevcuttur. Seçim, PCB alan kısıtlamalarına, termal hususlara ve montaj gereksinimlerine dayanmalıdır.

7. Çalışma Voltajı

Farklı RTC cihazları farklı besleme voltajı aralıklarını destekler (örneğin 1.8V, 3.3V veya daha geniş aralıklar). Sistem güç mimarisiyle uyumluluğu sağlamak ve düşük güç modlarında voltaj stabilitesini dikkate almak önemlidir.

Sonuç olarak, bir RTC çipi seçmek esasen zaman doğruluğu, güç verimliliği, sistem entegrasyonu ve maliyet arasında bir denge kurmaktır. İyi dengelenmiş bir seçim sadece zaman tutma güvenilirliğini artırmakla kalmaz, aynı zamanda harici devre karmaşıklığını azaltır ve böylece genel gömülü sistem performansını optimize eder.

En İyi Gerçek Zamanlı Saat Entegre Devreleri Modelleri

PCF85063B

Üretici: NXP Semiconductors

PCF85063B, minimum enerji tüketimiyle doğru takvim ve zaman tutma fonksiyonlarını entegre eden ultra düşük güçlü bir gerçek zamanlı saat (RTC) IC'dir. 32.768 kHz kristal ile çalışır ve I²C iletişimini destekler, saniye, dakika, saat, tarih, hafta günü, ay ve yıl dahil olmak üzere sürekli zaman takibi sağlar. Cihaz ayrıca programlanabilir alarm ve zamanlayıcı fonksiyonlarının yanı sıra bir saat çıkışı özelliği içerir, bu da onu kompakt ve güç hassas gömülü tasarımlar için uygun hale getirir.

DS3231

Üretici: Analog Devices (Maxim Integrated)

DS3231, harici kalibrasyon ihtiyacı olmadan son derece kararlı ve doğru zaman tutma performansını garanti eden entegre sıcaklık telafili kristal osilatörlü (TCXO) yüksek hassasiyetli bir RTC'dir. I²C iletişimini destekler ve tam takvim ve saat fonksiyonlarının yanı sıra alarm ve kesme yetenekleri sağlar. Dahili sıcaklık telafi mekanizması, sıcaklık değişimlerindeki frekans sapmasını önemli ölçüde azaltır ve uzun vadeli doğruluğu iyileştirir.

DS3231, endüstriyel kontrol sistemleri, veri kaydı ve enstrümantasyon ekipmanları gibi yüksek zamanlama hassasiyeti ve stabilitesi gerektiren uygulamalarda yaygın olarak kullanılır.

PCF8563

Üretici: NXP Semiconductors

PCF8563, basit sistem entegrasyonu ile temel zaman tutma ve takvim fonksiyonları sağlayan, maliyet duyarlı uygulamalar için tasarlanmış düşük güçlü bir RTC'dir. I²C arabirimi aracılığıyla çalışır ve tam saat ve takvim sayımı, alarm üretimi, zamanlayıcı kesmeleri ve programlanabilir saat çıkışını destekler. Düşük akım tüketimi ve minimum harici bileşen gereksinimleri, onu seri üretim tüketici elektroniği için uygun hale getirir.

M41T62

Üretici: STMicroelectronics

M41T62, gömülü ve endüstriyel sistemlerde doğru zaman tutma için tasarlanmış düşük güçlü bir gerçek zamanlı saat (RTC) cihazıdır. 32.768 kHz osilatör devresini, I²C seri arabirimini ve tam takvim işlevselliğini entegre eder. Ek fonksiyonlar arasında programlanabilir alarm, gözetimci zamanlayıcı ve sistem senkronizasyonu için kare dalga çıkışı bulunur.

M41T62, güvenilir zaman tutma ve stabil çalışma gerektiren endüstriyel kontrol ekipmanlarında, tüketici elektroniğinde, iletişim sistemlerinde ve taşınabilir cihazlarda yaygın olarak kullanılır.
