1N4148 Diyotu Nedir?

1N4148 diyotu, elektronik devre tasarımında en yaygın kullanılan küçük sinyal anahtarlama bileşenlerinden biridir. Hızlı anahtarlama özelliği ve çok yönlü işlevselliğiyle bilinen bu diyot, sinyal işlemeden dijital mantık devrelerine kadar birçok uygulamada önemli bir rol oynar. Çalışma prensiplerini incelemek, elektriksel özelliklerini anlamak veya belirli bir tasarıma uygunluğunu değerlendirmek istiyorsanız, 1N4148'in temel özelliklerini bilmek doğru bileşen seçimi yapmanıza yardımcı olabilir. Bu makalede, 1N4148'in ne tür bir diyot olduğunu, temel teknik özelliklerini ve diğer önemli ayrıntılarını ele alacağız.

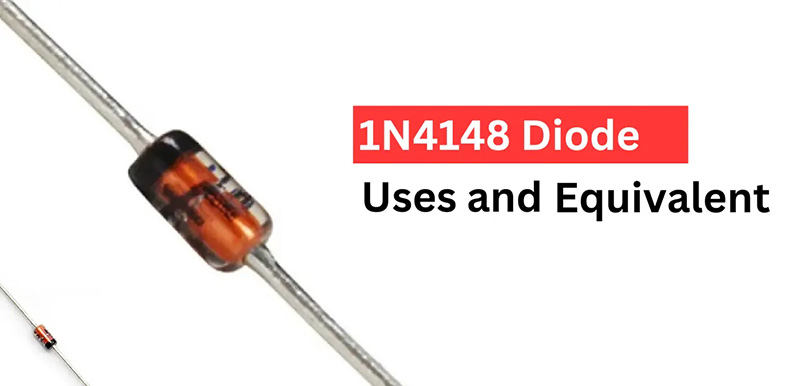

1N4148 Diyot Nedir?

1N4148, elektronik devrelerde sinyallerin hızlı bir şekilde anahtarlanması için tasarlanmış, yaygın olarak kullanılan yüksek hızlı bir anahtarlama diyodudur. Hızlı ters toparlanma süresi, düşük jonksiyon kapasitansı ve yüksek hızlı anahtarlama uygulamalarındaki güvenilir performansıyla bilinen küçük sinyalli bir silikon diyottur. Bu özellikleri sayesinde sinyal işleme, mantık devreleri, darbe şekillendirme ve genel amaçlı elektronik tasarımlar için uygundur.

Alternatif akımı (AC) nispeten yüksek akımlarda doğru akıma (DC) dönüştürmek üzere tasarlanan doğrultucu diyotların aksine, 1N4148 küçük akımları anahtarlamak ve hızla değişen sinyalleri işlemek için optimize edilmiştir. Tüketici elektroniğinde, endüstriyel kontrol sistemlerinde, iletişim ekipmanlarında ve hızlı, güvenilir sinyal anahtarlaması gerektiren diğer elektronik cihazlarda yaygın olarak kullanılır.

1N4148 genellikle kompakt, eksenel bacaklı DO-35 kılıfta sunulur. Bununla birlikte, yüzey montajlı sürümleri ve uyumlu alternatifleri de mevcuttur.

Özetle 1N4148, düşük akımlı elektronik devrelerde hızlı ve güvenilir sinyal kontrolü sağlayan, genel amaçlı ve yüksek hızlı bir anahtarlama diyodudur.

1N4148 Ne Tür Bir Diyottur?

1N4148, yüksek hızlı küçük sinyal anahtarlama diyodu olarak sınıflandırılan bir silikon PN birleşimli diyottur. Yüksek güçleri işlemek yerine öncelikle elektriksel sinyalleri anahtarlamak için tasarlanmıştır. Bu özelliğiyle güç doğrultucu diyotlardan ve diğer özel diyot türlerinden ayrılır.

Elektronik devrelerde farklı diyot türleri farklı amaçlara hizmet eder. Örneğin Zener diyotlar genellikle gerilim regülasyonu için kullanılırken, ışık yayan diyotlar (LED'ler) elektrik enerjisini ışığa dönüştürür. Buna karşılık 1N4148, elektronik devrelerde akım akışını kontrol etmek ve sinyalleri anahtarlamak için tasarlanmıştır.

Hem 1N4148 hem de Schottky diyotlar hızlı anahtarlama uygulamalarında kullanılsa da iç yapıları farklıdır. 1N4148 silikon PN birleşimi kullanırken Schottky diyot, metal-yarı iletken birleşimi kullanır. Bu yapısal farklılık, elektriksel özelliklerin ve anahtarlama davranışının da farklı olmasına neden olur.

Genel amaçlı bir anahtarlama diyodu olan 1N4148; sinyal doğrultma, dalga biçimi şekillendirme, gerilim sınırlama ve mantık seviyesi anahtarlama işlemlerinde de kullanılabilir.

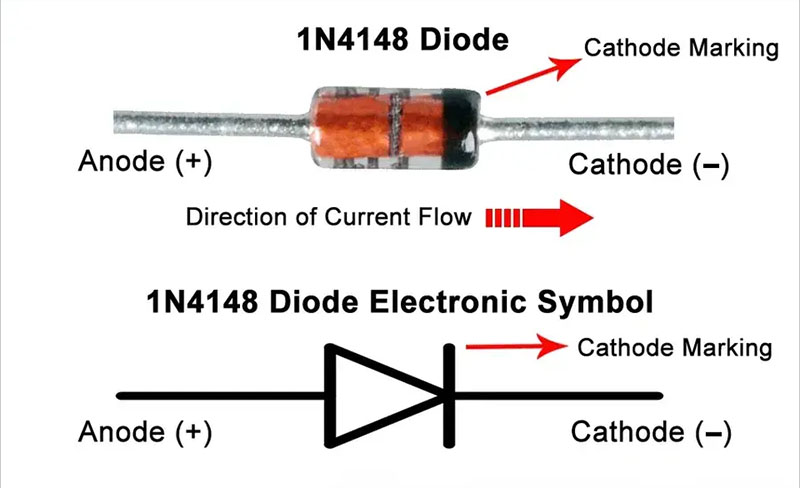

1N4148 Diyot Nasıl Çalışır?

1N4148 diyot, akımın esas olarak tek yönde akmasına izin verirken ters yöndeki akım akışını sınırlandırarak çalışır. Bu davranış, uygulanan gerilimin polaritesine bağlı olarak farklı elektriksel koşullar oluşturan silikon PN birleşimli yapısından kaynaklanır.

1. İleri Kutuplama

Anot, katottan daha yüksek bir gerilime bağlandığında 1N4148 ileri yönde kutuplanır. Uygulanan gerilim, birleşimin ileri gerilimini aşacak seviyeye ulaştığında diyottan akım geçmeye başlar. Silikon 1N4148 diyotta ileri gerilim, düşük ve orta akım seviyelerinde genellikle 0,6–0,8 V civarındadır; ancak gerçek değer akıma ve sıcaklığa bağlıdır.

2. Ters Kutuplama

Katot, anottan daha yüksek bir gerilime bağlandığında diyot ters yönde kutuplanır. Normal çalışma koşullarında akım akışını engeller ve yalnızca küçük bir ters kaçak akıma izin verir. Ters gerilim, diyodun nominal sınırını aşarsa delinme meydana gelebilir ve bileşen zarar görebilir.

3. Yüksek Hızlı Anahtarlama

1N4148'in belirleyici özelliklerinden biri, iletim ve yalıtım durumları arasında hızla geçiş yapabilmesidir. Gerilim polaritesi değiştiğinde diyot, ileri yönde iletim ile ters yönde yalıtım arasında geçiş yapar. Belirli test koşullarında genellikle yaklaşık 4 ns olarak belirtilen kısa ters toparlanma süresi, bu diyodu hızlı değişen sinyalleri işleyen devrelerde kullanışlı hale getirir.

4. Elektronik Devrelerde Akım Akışı

1N4148'in akımı tek yönde iletme özelliği, tasarımcıların sinyallerin devre içinde nasıl ilerleyeceğini kontrol etmesini sağlar. Devre yapılandırmasına bağlı olarak sinyalleri farklı yollar arasında yönlendirebilir, istenmeyen gerilim seviyelerini kırpabilir, dalga biçimlerini şekillendirebilir veya düşük akımlı doğrultma işlemleri gerçekleştirebilir.

Özetle 1N4148, silikon PN birleşiminin akımı tek yönde iletme özelliği sayesinde çalışır. İleri kutuplamada akımı iletmesi, ters kutuplamada akımı engellemesi ve hızlı anahtarlama yapabilmesi, onu birçok elektronik uygulama için uygun hale getirir.

1N4148 Küçük Sinyal Yüksek Hızlı Anahtarlama Diyodu Teknik Özellikleri

Bu parametreler, diyodun gerilim ve akım sınırlarını, anahtarlama davranışını ve belirtilen çalışma koşullarındaki elektriksel özelliklerini tanımlar. Mühendisler, belirli bir tasarım için bileşen seçmeden önce bu değerleri doğrulamak amacıyla genellikle üreticinin veri sayfasına başvurur.

1N4148 standartlaştırılmış bir parça numarası olsa da bazı teknik özellikler üreticiye ve ilgili ürün varyantlarına göre küçük farklılıklar gösterebilir. Aşağıdaki tabloda 1N4148 için yaygın olarak başvurulan elektriksel parametreler özetlenmiştir.

1N4148 Diyodunun Özellikleri

1N4148 diyodu, küçük sinyal anahtarlama ve genel amaçlı elektronik devrelerde popüler bir tercih olmasını sağlayan çeşitli özelliklere sahiptir.

Yüksek Anahtarlama Hızı: Belirtilen test koşullarında 4 ns kadar kısa bir ters toparlanma süresine sahip olan 1N4148, iletim ve kesim durumları arasında hızlı geçiş gerektiren devreler için uygundur.

Düşük Jonksiyon Kapasitansı: Genellikle birkaç pikofarad olarak belirtilen düşük kapasitansı, yüksek hızlı sinyal yollarındaki kapasitif yüklemeyi en aza indirmeye yardımcı olur.

Düşük Ters Kaçak Akımı: Diyot, normal ters polarma koşullarında düşük kaçak akımı göstererek birçok düşük akımlı uygulamada sinyal bütünlüğünün korunmasına yardımcı olur.

Uygun İleri Gerilim: Silikon PN jonksiyonlu bir diyot olarak akım ve sıcaklığa bağlı değişen bir ileri gerilim düşümüne sahiptir. Bu özellik, geleneksel sinyal anahtarlama işlevleri için uygun olmasını sağlar.

Kompakt Kılıf: Genellikle eksenel bacaklı DO-35 cam kılıfta sunulan 1N4148, delikli montaj kullanılan devre tasarımlarına kolayca entegre edilebilir. Yüzey montaj alternatifleri de mevcuttur.

Çok Yönlü Devre Uygulamaları: Sinyal doğrultma, dalga şekillendirme, gerilim sınırlama, sinyal yönlendirme ve mantık seviyesi anahtarlama işlemlerinde kullanılabilir.

Yaygın Bulunabilirlik: Elektronikte uzun süredir kullanılması sayesinde birçok yarı iletken üreticisinden temin edilebilir. Veri sayfalarına ve uyumlu alternatiflere de kolayca ulaşılabilir.

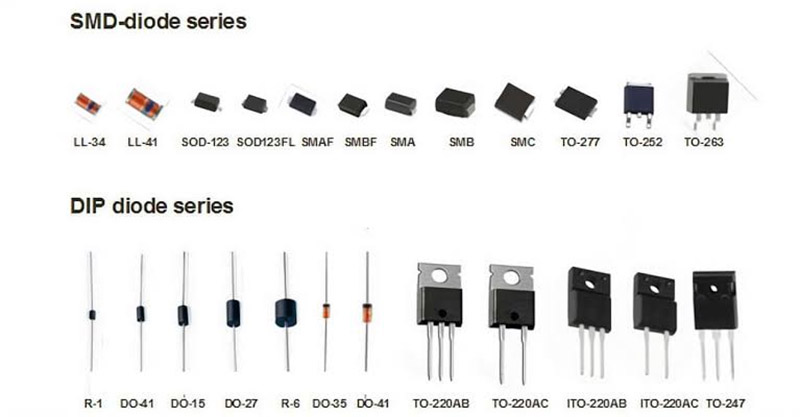

1N4148 Anahtarlama Diyotlarının Kılıf Türleri

1N4148 diyodu ve uyumlu varyantları; farklı PCB yerleşimlerine, montaj yöntemlerine ve alan gereksinimlerine uygun çeşitli kılıf seçenekleriyle sunulur. Geleneksel DO-35 kılıfı, delikli montaj kullanılan tasarımlarda yaygın olarak tercih edilir. LL34, SOD-323 ve SOT-23 gibi yüzey montaj kılıfları ise ilgili üretici tarafından sunulmaları durumunda kompakt elektronik montajlarda kullanılır.

DO-35

DO-35, standart 1N4148 diyoduyla yaygın olarak ilişkilendirilen, eksenel bacaklı geleneksel bir cam kılıftır. Her iki ucundan metal bacakların çıktığı küçük, silindirik bir cam gövdeye sahiptir ve PCB üzerinde delikli montaj için uygundur.

LL34

LL34, bazı küçük sinyal diyotlarında kullanılan silindirik bir yüzey montaj kılıfıdır. Kompakt yapısı ve geleneksel eksenel bacaklarının bulunmaması, yüzey montajı ve daha az kart alanı gerektiren PCB tasarımlarını destekler.

SOD-323

SOD-323, alanın kısıtlı olduğu elektronik uygulamalar için tasarlanmış kompakt bir yüzey montaj kılıfıdır. Küçük kapladığı alan sayesinde yoğun bileşen yerleşimine sahip PCB'ler ve otomatik dizgi işlemleri için uygundur.

SOD-323 kılıfta sunulan anahtarlama diyotları, elektriksel özelliklerinin tasarım gereksinimlerini karşılaması koşuluyla sinyal koşullandırma, dijital devreler ve kompakt tüketici elektroniği gibi uygulamalarda kullanılabilir.

SOT-23

SOT-23, transistörler, diyotlar ve diğer yarı iletken bileşenlerde yaygın olarak kullanılan küçük bir yüzey montaj kılıfıdır. Genellikle üç terminale sahiptir; ancak yalnızca kılıf tanımı, iç devre yapılandırmasını belirlemez.

1N4148 Diyodu Ne İçin Kullanılır?

1N4148 diyodu, hızlı sinyal anahtarlama ve akım akışının hassas biçimde kontrol edilmesini gerektiren elektronik devrelerde yaygın olarak kullanılır. Çok yönlülüğü sayesinde dijital elektronik, iletişim ekipmanları, endüstriyel kontrol sistemleri ve genel amaçlı devre tasarımlarındaki çeşitli uygulamalar için uygundur.

• Sinyal Doğrultma: Düşük akımlı sinyal devrelerinde AC veya alternatif sinyal bileşenlerini tek yönlü akıma dönüştürür.
• Dalga Şekillendirme: İstenen gerilim seviyelerini ve sinyal özelliklerini elde etmek için sinyal dalga şekillerini kırpar, sınırlar veya değiştirir.
• Gerilim Sınırlama ve Koruma: Uygun şekilde tasarlanmış bir koruma ağı içinde kullanıldığında gerilim değişimlerini sınırlamaya ve hassas devre düğümlerini belirli geçici durumlara karşı korumaya yardımcı olur.
• Yüksek Hızlı Anahtarlama: Darbe işleme ve zamanlama uygulamaları da dahil olmak üzere hızlı anahtarlama devrelerinde akım akışını kontrol eder.
• Dijital Mantık Devreleri: Diyot mantığını, sinyal yönlendirmeyi ve dijital sinyallerle ilgili diğer devre işlevlerini destekler.
• Sinyal Algılama ve Demodülasyon: Modüle edilmiş sinyallerden bilgi çıkarmak için basit algılama devrelerinde kullanılabilir.
• Ters Polarite Koruması: Devre yapılandırmasına bağlı olarak ters akımı önlemek veya devreyi yanlış besleme polaritesine karşı korumak için temel bir çözüm sunar.

1N4148, hızlı tepki süresinin ve kompakt bileşen boyutunun önemli olduğu düşük akımlı sinyal uygulamalarında özellikle kullanışlıdır. Ancak daha yüksek güç kapasitesi veya daha güçlü geçici gerilim bastırma gerektiğinde, yüksek akımlı doğrultucu diyotların ya da özel koruma elemanlarının yerine kullanılmak üzere tasarlanmamıştır.

En İyi 1N4148 Diyot Muadilleri

Uygun bir muadil; ters gerilim ve ileri akım değerleri, anahtarlama hızı, jonksiyon kapasitansı, kılıf tipi ve elektriksel özellikler açısından uyumlu olmalıdır.

1N4148, yüksek hızlı bir silikon küçük sinyal anahtarlama diyodudur. Bu nedenle en uygun alternatifler genellikle benzer özelliklere sahip diğer anahtarlama diyotlarıdır.

Gerçek muadil değildir (yalnızca düşük hızlı ve kritik olmayan devrelerde kullanın)

1N4001/1N4007: Çok uzun ters toparlanma süresine sahip yavaş doğrultucu diyotlardır ve yüksek hızlı anahtarlama için uygun değildir.

BAT41/1N5817: Vf değerleri çok daha düşük olan Schottky diyotlardır; kapasitans ve kaçak akım özellikleri farklıdır. Çoğu sinyal anahtarlama devresinde 1N4148 yerine kullanılamazlar.

Başlıca Diyot Üreticileri

1N4148 anahtarlama diyodu, birçok yarı iletken üreticisi tarafından üretilen, uzun süredir kullanılan ve yaygın olarak bilinen bir yarı iletken bileşendir.

Elektronik üretiminde kullanılmak üzere 1N4148 diyotları tedarik ederken mühendisler ve satın alma ekipleri, seçilen bileşenin gereksinimleri karşıladığından emin olmak için üreticinin veri sayfasını, elektriksel değerleri, kılıf türünü ve ürün bulunabilirliğini doğrulamalıdır.

1N4148 Diyotlarının Başlıca Üreticileri

Vishay - DO-35 kılıfta, küçük sinyaller için hızlı anahtarlama diyodu 1N4148'i sunar.
Vishay Intertechnology, ayrık yarı iletkenler ve pasif elektronik bileşenler alanında köklü bir üreticidir. Ürün portföyü; endüstriyel elektronik, otomotiv sistemleri, bilgi işlem, telekomünikasyon ve tüketici elektroniği dahil olmak üzere çok çeşitli pazarlara hizmet verir.

Nexperia - 1N4148'i yüksek hızlı diyot portföyünde listeler. Nexperia, cam kılıflı 1N4148 ailesinin üretim ve satış faaliyetlerinin lisans kapsamında TAK CHEONG tarafından devralındığını belirtir.

Diodes Incorporated - 1N4148 ürünü listelenmektedir; ancak ürün şu anda NRND (Yeni Tasarımlar İçin Önerilmez) olarak işaretlenmiştir. Bu nedenle alıcılar mevcut bulunabilirliği ve ürün yaşam döngüsü durumunu doğrulamalıdır.

Diodes Incorporated; ayrık, mantıksal, analog ve karma sinyal yarı iletken ürünlerinde uzmanlaşmış küresel bir yarı iletken üreticisidir.

Onsemi

onsemi, akıllı güç ve algılama teknolojilerinde uzmanlaşmış küresel bir yarı iletken üreticisidir. Otomotiv, endüstri ve diğer elektronik uygulamalar için ayrık yarı iletkenler, güç yönetimi çözümleri ve entegre devrelerden oluşan geniş bir ürün portföyü sunar.

Şirket, 1N4148 yüksek hızlı anahtarlama diyodunu 1N4148-T50A ve 1N4148-T50R varyantları da dahil olmak üzere eksenel bacaklı kılıflarda sunar. onsemi'nin ürün bilgilerine göre bu bileşenler küçük sinyal anahtarlama uygulamaları için tasarlanmıştır; 100 V nominal ters gerilime ve maksimum 300 mA ileri akıma sahiptir.

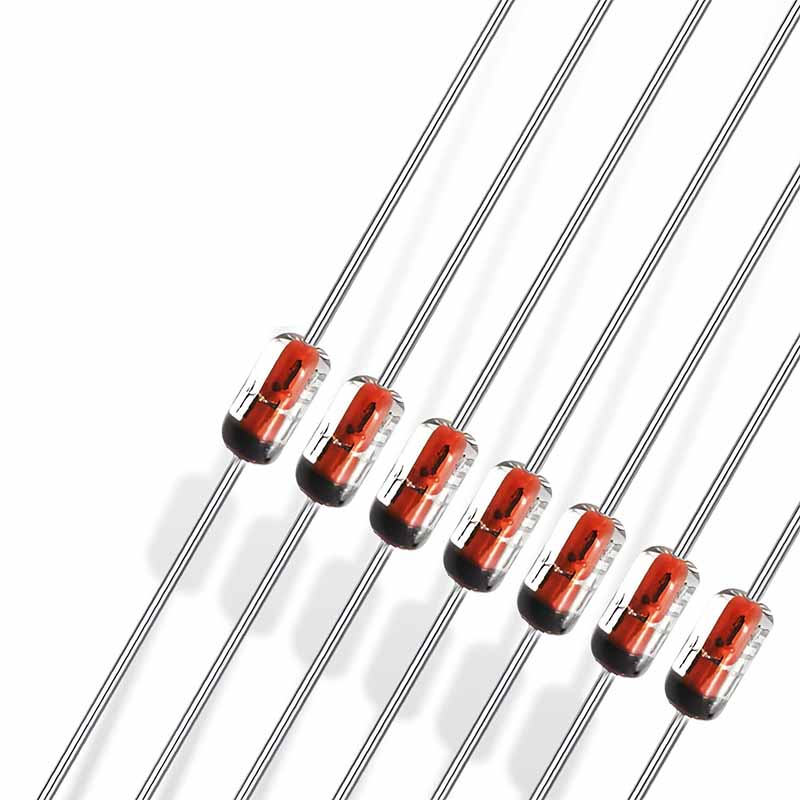

Transistör, diyot ve güç yarı iletkenlerini Eastech'ten tedarik edin

İster herhangi bir diyot türüne ihtiyaç duyun ister uyumlu anahtarlama diyodu alternatifleri arayın, Eastech parça numaranıza, üreticiye, kılıf gereksinimlerinize ve proje ihtiyaçlarınıza göre uygun bileşenleri belirlemenize yardımcı olabilir.

Eastech, elektronik bileşen dağıtımında uzmanlaşmıştır ve elektronik üretim ile mühendislik alanlarındaki çok çeşitli ihtiyaçlara yönelik tedarik çözümleri sunar. Ürün portföyümüz; yarı iletken cihazları, bellek yongalarını, entegre devreleri (IC) ve diğer elektronik bileşenleri kapsar. Endüstriyel elektronik, otomotiv sistemleri, telekomünikasyon, tıbbi cihazlar ve daha pek çok alandaki farklı uygulamalara hizmet verir.

Devam eden üretim için belirli bileşenleri tedarik ediyor, yeni elektronik ürünler geliştiriyor veya tedarik zinciri gereksinimlerini yönetiyor olun, Eastech müşterilerin ihtiyaç duydukları bileşenleri belirlemelerine yardımcı olmayı amaçlar. Profesyonel tedarik desteğine ve hızlı hizmete odaklanarak elektronik bileşen satın alma süreçlerini kolaylaştırmayı ve işletmelerin verimli operasyonlarını sürdürmelerine katkıda bulunmayı hedefliyoruz.

Eastech — elektronik bileşen tedarikinde iş ortağınız.

Sonuç :

1N4148, hızlı ve güvenilir sinyal anahtarlaması gerektiren elektronik devrelerde popüler bir seçenek olmaya devam etmektedir. Bir değiştirme gerektiğinde uygun bir 1N4148 diyot muadili belirlemek için gerilim değerlerinin, ileri akımın, anahtarlama hızının ve kılıf uyumluluğunun dikkatle karşılaştırılması gerekir. Mühendisler, bu parametreleri üretici veri sayfalarıyla doğrulayarak devrenin güvenilir performansını sağlayabilir ve bileşen tedariki konusunda bilinçli kararlar verebilir. Eastech; yarı iletken cihazlar, bellek yongaları, entegre devreler ve diğer elektronik bileşenler için çeşitli elektronik üretim gereksinimlerini karşılamaya yönelik tedarik desteği sunar.
