Seramik Kapsüllü Çip Nedir?

Seramik paketleme, özellikle yüksek güvenilirlik, mükemmel termal performans ve zorlu ortamlara dayanıklılık gerektiren uygulamalarda modern yarı iletken teknolojisinde önemli bir rol oynar. Geleneksel plastik paketlerin aksine, seramik paketler daha yüksek sıcaklıklara dayanabilir ve neme, kimyasallara ve mekanik strese karşı güçlü koruma sağlayabilir. Bu nedenle seramik paketleme; havacılık ve uzay, askeri, otomotiv, endüstriyel ve diğer yüksek güvenilirlik gerektiren elektronik sistemlerde yaygın olarak kullanılır. Bu makalede seramik paketlemenin ne olduğunu ve seramik entegre devrelerin yarı iletkenlerde neden önemli olduğunu inceleyeceğiz.

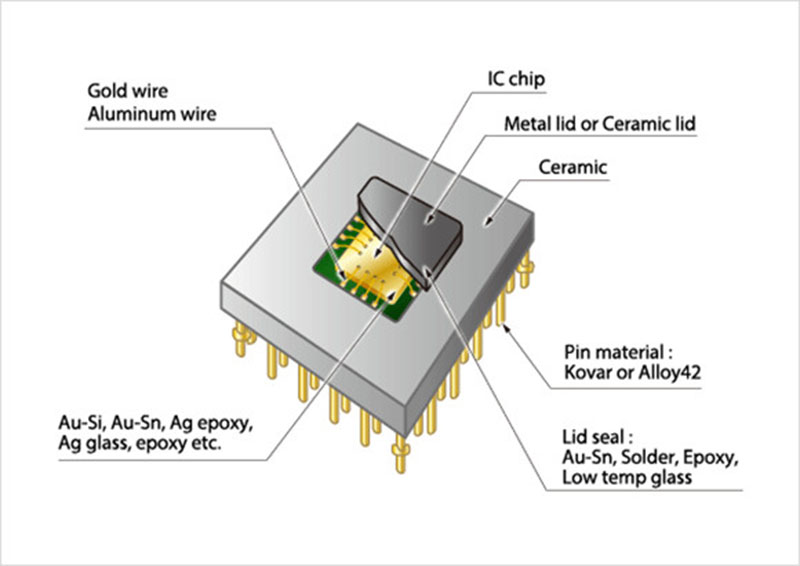

Seramik Paketli Çip Nedir?

Seramik paketleme, ana paket altlığı veya muhafazası olarak seramik malzemelerin kullanıldığı bir yarı iletken ve elektronik bileşen paketleme türüdür.

Elektronik paketlemede yaygın olarak kullanılan seramik malzemeler arasında alümina (Al₂O₃), alüminyum nitrür (AlN) ve berilyum oksit (BeO) bulunur. Bu malzemeler farklı seviyelerde termal iletkenlik, elektriksel yalıtım, mekanik dayanıklılık ve maliyet kombinasyonları sunarak farklı uygulamalar için uygun hale gelir.

Seramik paketlemenin en önemli avantajlarından biri yüksek sıcaklık performansıdır. Seramik malzemeler, birçok plastik paketin pratik sınırlarını aşabilecek sıcaklık koşullarında yapısal ve elektriksel özelliklerini koruyabilir. Bu özellik, seramik paketleri özellikle askeri ve havacılık elektroniği, otomotiv sistemleri, endüstriyel ekipmanlar, yüksek güçlü elektronikler ve yüksek güvenilirlikli yarı iletken cihazlar gibi zorlu uygulamalar için uygun hale getirir.

Seramik paketleme ayrıca mükemmel termal yönetim sağlayabilir. Örneğin alüminyum nitrür, iyi elektriksel yalıtımı korurken nispeten yüksek termal iletkenlik sunar ve böylece bir çip tarafından üretilen ısının cihazdan verimli bir şekilde uzaklaştırılmasını sağlar. Bu özellik özellikle yüksek güçlü veya yüksek performanslı yarı iletken bileşenler için değerlidir.

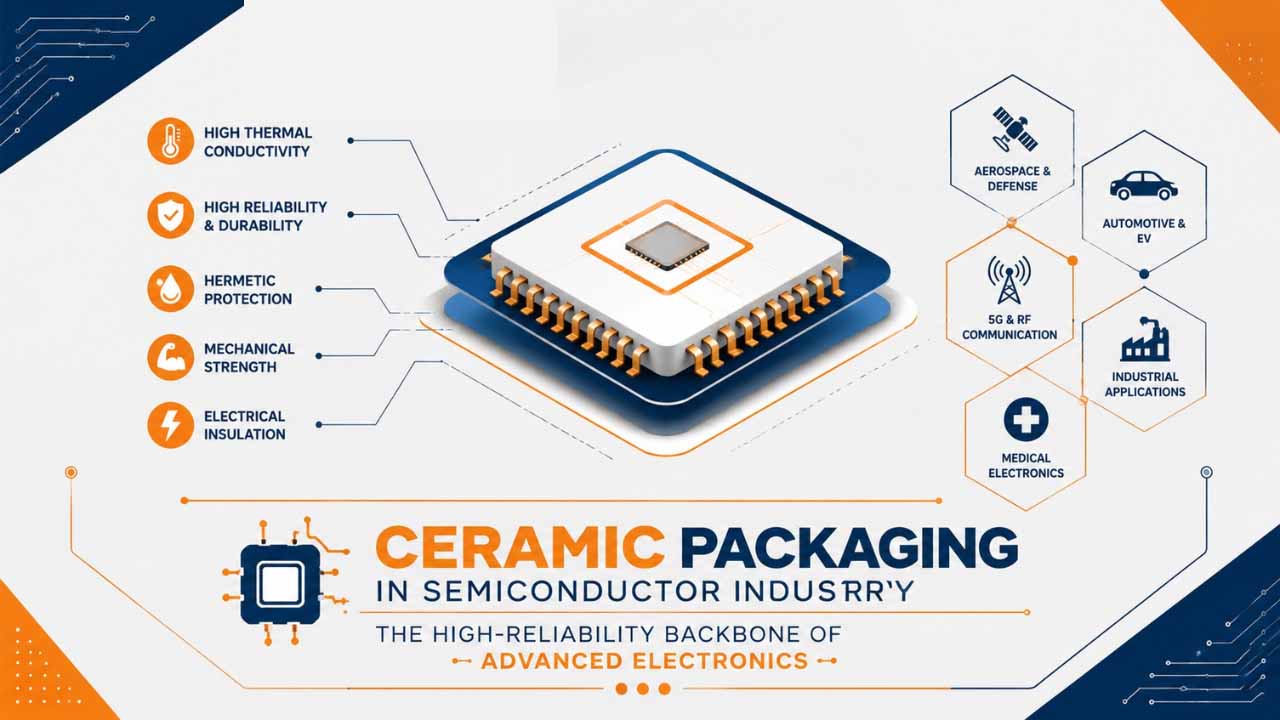

Yarı İletkenlerde Seramik Paketlemenin Avantajları

Seramik paketleme, özellikle yüksek sıcaklıklarda, zorlu ortamlarda veya yüksek elektriksel gereksinimlerin bulunduğu koşullarda güvenilir şekilde çalışması gereken elektronik bileşenler için yarı iletken üretiminde önemli bir teknolojidir. Yarı iletken kalıbını korurken aynı zamanda termal yönetim, elektriksel yalıtım ve harici devrelere güvenilir bağlantılar sağlar.

1. Üstün Termal Yönetim

Yarı iletken cihazlar çalışma sırasında ısı üretir ve aşırı ısı performansı, güvenilirliği ve kullanım ömrünü etkileyebilir. Seramik malzemeler mükemmel termal kararlılık ve malzemeye bağlı olarak yüksek termal iletkenlik sağlayabilir.

Örneğin alüminyum nitrür (AlN), yüksek termal iletkenliği mükemmel elektriksel yalıtımla birleştirir. Bu özellik, ısıyı verimli bir şekilde dağıtması ve aynı zamanda elektriksel izolasyonu koruması gereken yarı iletken paketleri için uygun olmasını sağlar.

2. Mükemmel Yüksek Sıcaklık Performansı

Seramik malzemeler, geniş bir sıcaklık aralığında mekanik ve elektriksel özelliklerini koruyabilir. Birçok geleneksel plastik paketle karşılaştırıldığında seramik paketler, yüksek sıcaklıklarda sürekli çalışma veya önemli sıcaklık dalgalanmaları içeren uygulamalar için daha uygundur.

Bu yüksek sıcaklık kararlılığı özellikle otomotiv, havacılık ve uzay, askeri, endüstriyel ve yüksek güçlü elektronik sistemlerde değerlidir.

3. Güçlü Çevresel Koruma

Bir yarı iletken paketi, dahili kalıbı dış çevresel faktörlerden korumalıdır. Seramik paketleme aşağıdakilere karşı mükemmel direnç sağlar:

• Nem ve rutubet
• Kimyasallar ve korozyon
• Mekanik stres
• Sıcaklık dalgalanmaları
• Kontaminasyon

4. Yüksek Elektriksel Güvenilirlik

Seramik malzemeler genellikle mükemmel elektriksel yalıtım ve kararlı elektriksel özellikler sağlar. Uygun şekilde tasarlanmış bir seramik paket, hassas yarı iletken yapıları korurken sinyal bütünlüğünün ve elektriksel izolasyonun korunmasına yardımcı olabilir.

Bu özellik, seramik paketlemeyi uzun çalışma süreleri boyunca kararlı elektriksel performans gerektiren bileşenler için uygun hale getirir.

5. Uzun Vadeli Güvenilirlik

Birçok yarı iletken uygulamasında güvenilirlik, başlangıçtaki paket maliyetini en aza indirmekten daha önemlidir. Seramik paketler zorlu çalışma koşullarına dayanacak şekilde tasarlanır ve doğru şekilde üretildiklerinde ve uygulandıklarında uzun hizmet ömrü sağlayabilir.

Yarı İletken Paketlemenin Farklı Türleri Nelerdir?

Uygulamaya ve güvenilirlik gereksinimlerine bağlı olarak yarı iletken cihazlar genellikle metal, seramik veya plastik malzemeler kullanılarak paketlenir.

1. Metal Paketleme

Metal paketleme, paket gövdesini, kapağını veya diğer yapısal bileşenlerini oluşturmak için Kovar, alüminyum, bakır ve metal alaşımları gibi malzemeleri kullanır. Metal, mükemmel termal iletkenlik, mekanik dayanım ve elektromanyetik ekranlama sağlar; böylece ısıyı verimli bir şekilde aktarabilir ve hassas devreleri elektromanyetik girişimden (EMI) koruyabilir.

Öncelikle elektriksel yalıtım için tercih edilen seramik paketlemenin aksine metal elektriksel olarak iletkendir. Bu nedenle metal paketler, elektriksel izolasyon gerektiğinde uygun yalıtım yapılarına ihtiyaç duyar. Metal paketleme; RF cihazlarında, güç yarı iletkenlerinde, askeri elektronikte, havacılık ve uzay sistemlerinde ve güçlü mekanik koruma, ısı dağıtımı veya elektromanyetik ekranlama gerektiren diğer uygulamalarda yaygın olarak kullanılır.

2. Seramik Paketleme

Seramik paketleme; alümina (Al₂O₃), alüminyum nitrür (AlN) ve diğer teknik seramikler gibi malzemeleri kullanır. Temel özellikleri arasında mükemmel elektriksel yalıtım, yüksek sıcaklık kararlılığı, düşük nem geçirgenliği ve güçlü çevresel direnç bulunur.

Metal paketlemenin aksine seramik, iyi termal performans sağlarken kendisi elektriksel olarak yalıtkandır. Seramik paketler ayrıca metal kapaklar ve contalarla birleştirilerek hermetik sızdırmaz paketler oluşturabilir ve yarı iletken kalıplarını nem, gazlar ve kirleticilerden koruyabilir. Bu nedenle seramik paketleme; askeri sınıf çipler, havacılık ve uzay elektroniği, yüksek sıcaklık cihazları ve diğer yüksek güvenilirlik gerektiren uygulamalar için özellikle önemlidir.

3. Plastik Paketleme

Plastik paketleme, birçok ticari ve tüketici tipi yarı iletken cihaz için en yaygın kullanılan paketleme çözümüdür. Epoksi kalıplama bileşikleri gibi malzemeler, nispeten düşük üretim maliyetleriyle iyi elektriksel yalıtım, mekanik koruma ve nem direnci sağlar. Yaygın plastik paket türleri arasında DIP, SOP, QFP ve birçok BGA paketi bulunur.

Entegre Devrelerde Seramik Paketleme ve Plastik Paketleme

Seramik paketleme; mükemmel termal performans, yüksek sıcaklık direnci, elektriksel yalıtım, nem direnci ve uzun vadeli güvenilirlik sunar. Bu özellikler onu havacılık ve uzay, askeri, otomotiv ve endüstriyel elektronik gibi zorlu uygulamalar için uygun hale getirir.

Bununla birlikte seramik paketlemenin bazı dezavantajları da vardır. Genellikle plastik paketlemeye göre daha yüksek üretim maliyetine sahiptir ve daha kırılgan ve ağır olabilir. Üretim süreci de daha karmaşıktır; bu durum maliyete duyarlı uygulamalarda kullanımını sınırlayabilir.

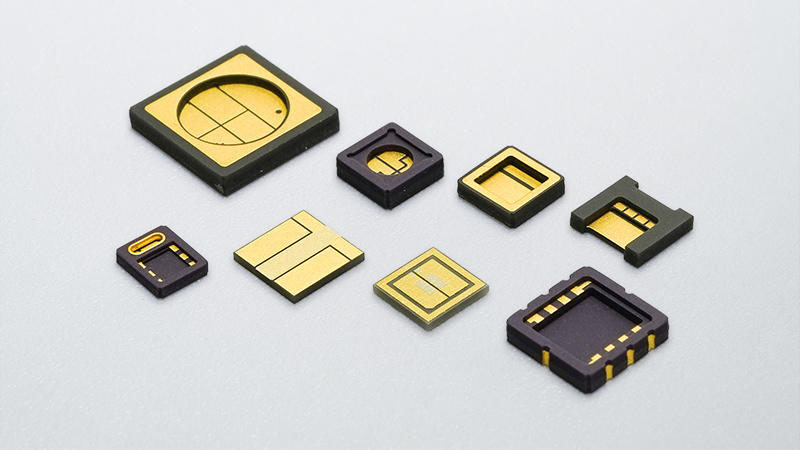

Yarı İletkenlerde Seramik Paketleme Türleri

Seramik yarı iletken paketleri; yarı iletken cihazına, termal gereksinimlere, elektriksel bağlantılara ve çalışma ortamına bağlı olarak farklı yapılara ve konfigürasyonlara sahiptir.

1. Seramik DIP

Seramik Dual In-line Package (CDIP), geleneksel seramik yarı iletken paket türlerinden biridir. Paket gövdesinden dışarı uzanan iki paralel pin sırasına sahiptir ve güvenilir through-hole bağlantıları gerektiren entegre devrelerde yaygın olarak kullanılır.

2. Seramik PGA

Seramik Pin Grid Array (CPGA), seramik paketin alt kısmına yerleştirilmiş bir pin dizisi kullanır. Çok sayıda bağlantı noktası, CPGA paketlerinin daha fazla elektriksel bağlantı gerektiren yarı iletken cihazları desteklemesini sağlar.

Seramik PGA'lar iyi mekanik kararlılık ve termal performans sağlar ve işlemcilerde, yüksek performanslı IC'lerde ve diğer özel yarı iletken cihazlarda kullanılmıştır.

3. Seramik QFP

Seramik Quad Flat Package (CQFP), paketin dört tarafından dışarı uzanan bağlantı uçlarına sahiptir. Geleneksel through-hole paketlerin aksine, bu uçlar bir PCB üzerine yüzey montajı için tasarlanmıştır.

CQFP paketleri, nispeten kompakt bir form faktörünü korurken yüksek pin sayısı sağlayabilir. Seramik versiyonlar, cihazın seramik malzemelerin çevresel ve termal avantajlarına ihtiyaç duyduğu durumlarda kullanılır.

4. Seramik BGA

Seramik Ball Grid Array (CBGA), geleneksel harici bağlantı uçları yerine paketin alt kısmında bir lehim küresi dizisi kullanır. Bu yapı, çok sayıda elektriksel bağlantının nispeten küçük bir paket alanında düzenlenmesini sağlar.

CBGA paketleri iyi elektriksel performans, mekanik güvenilirlik ve termal özellikler sağlayabilir. Yüksek performanslı işlemcilerde, ağ cihazlarında, havacılık ve uzay elektroniğinde ve diğer zorlu uygulamalarda kullanılırlar.

5. Hermetik Seramik Paketler

Hermetik seramik paketler, yarı iletken cihazın etrafında sızdırmaz bir muhafaza oluşturmak üzere tasarlanmıştır. Seramik malzemeler, nemin, gazların ve kirleticilerin pakete girmesini önlemek için metal kapaklar, contalar ve elektriksel geçiş elemanlarıyla birleştirilir.

Hermetik seramik paketleme; uzun vadeli güvenilirliğin kritik olduğu askeri, havacılık ve uzay, tıbbi ve yüksek güvenilirlikli endüstriyel elektronik gibi uygulamalar için özellikle önemlidir.

6. Seramik Çip Taşıyıcıları

Seramik çip taşıyıcıları, entegre devreler ve diğer yarı iletken cihazlar için kompakt bir paket yapısı sağlar. Paket çevresinde bağlantı uçları veya temas yapılarıyla tasarlanabilir ve yüzey montaj uygulamaları için uygundur.

Seramik Kılıfları Hangi Çip Türleri Kullanır?

Seramik paketleme, yüksek güvenilirlik, termal kararlılık ve zorlu ortamlara dayanıklılık gerektiren uygulamalarda yaygın olarak kullanılır. Askeri sınıf çiplerde, havacılık elektroniğinde, otomotiv sistemlerinde, endüstriyel ekipmanlarda, yüksek güçlü elektronik cihazlarda ve telekomünikasyon sistemlerinde sıklıkla görülür. Özellikle askeri sınıf çiplerde, aşırı sıcaklıklar, titreşim, nem ve diğer zorlu çalışma koşulları altında kararlı performansın korunması gerektiğinden seramik kılıflar sıklıkla tercih edilir.

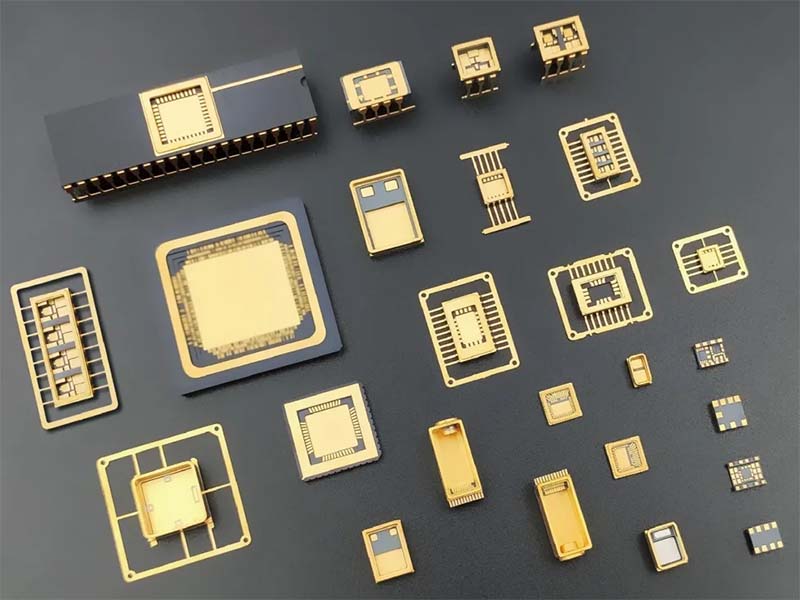

Seramik Paketleme Yarı İletken Uygulamaları

1. Güç Yarı İletkenleri

Seramik paketleme, IGBT, SiC MOSFET, GaN HEMT ve yüksek güçlü diyot modüllerinde yaygın olarak uygulanır. Yüksek termal iletkenliğe sahip AlN ve Al₂O₃ seramik alt tabakaların kullanılması, yüksek akım ve yüksek gerilim çalışma koşullarında ısının etkili bir şekilde dağıtılmasını sağlar. Bu yapı, yeni enerjili araçlar, elektrik şebekesi invertörleri, endüstriyel motor sürücüleri ve enerji depolama sistemleri gibi temel uygulamalarda kullanılır.

2. RF ve Mikrodalga / Milimetre Dalga Cihazları

RF güç amplifikatörleri, filtreler, anahtarlar ve radar alıcı-vericilerinde yaygın olarak kullanılır. LTCC çok katmanlı seramik paketleme, dirençleri, kapasitörleri ve iletim hatlarını alt tabakaların içine entegre edebilir ve 5G/6G baz istasyonları, uydu iletişimi ve havacılık radar ekipmanlarının yüksek performans gereksinimlerini karşılayabilir.

3. Optoelektronik ve Fotonik Çipler

Bu paketleme yöntemi lazer diyotları, fotodedektörler, optik alıcı-vericiler ve MEMS optik anahtarları için uygundur. Mükemmel hermetik özelliği nemi ve gaz kaynaklı kirliliği izole ederek veri merkezi optik modülleri, fiber optik iletişim ve otomotiv LiDAR sistemlerinde optik cihazların performansının kararlı kalmasına yardımcı olur.

4. Yüksek Güvenilirlikli Havacılık ve Askeri Bileşenler

Seramik paketleme, havacılık kontrol çipleri, atalet sensörleri ve yüksek sıcaklık IC'leri için kullanılır. Aşırı sıcaklık değişimlerine, vakum ortamlarına, radyasyon girişimine ve mekanik darbelere dayanabilir ve uydular, uçak aviyonikleri ve askeri füze sistemlerindeki temel elektronik ekipmanların kararlı şekilde çalışmasını sağlar.

5. MEMS ve Sensörler

Basınç sensörleri, ataletsel ivmeölçerler, jiroskoplar ve gaz sensörleri için uygundur. Seramik paketleme yapısı, hassas mikroelektronik mikro yapıları korur ve uzun süreli kararlı algılama performansını sürdürür. Bu teknoloji otomotiv güvenlik sistemlerinde, endüstriyel izleme ve tıbbi algılama ekipmanlarında yaygın olarak kullanılır.

6. Yüksek Hızlı ve Yüksek Sıcaklıklı IC'ler

Yüksek performanslı bilgi işlem çipleri, depolama bellekleri ve yüksek sıcaklıkta çalışan lojik IC'lerde kullanılan seramik paketleme, düşük gaz salınımı ve yüksek sıcaklıklarda mükemmel boyutsal kararlılık özelliklerine sahiptir. Bu özellikler, petrol arama elektroniği ve endüstriyel yüksek sıcaklık kontrol ekipmanlarının zorlu çalışma koşullarına uyum sağlar.

7. Tıbbi Elektronik Cihazlar

İmplante edilebilir tıbbi çiplerde ve tıbbi teşhis sensörlerinde kullanılır. Biyouyumlu hermetik seramik yapı, temel çipleri vücut sıvılarının neden olduğu korozyondan etkili bir şekilde izole ederek implante edilen tıbbi elektronik cihazların güvenliğini ve uzun vadeli güvenilirliğini sağlar.

Seramik Paketleme Çipleri Pazarının Geleceği

Seramik paketleme çipleri pazarının geleceği, gelişmiş yarı iletken cihazların artan performans, güç yoğunluğu ve güvenilirlik gereksinimleri tarafından şekillendirilecektir.

• Yüksek Güvenilirlikli Yarı İletkenlere Artan Talep

Seramik paketlemeye yönelik en önemli itici güçlerden biri, aşırı koşullarda güvenilir şekilde çalışabilen yarı iletken cihazlara yönelik artan taleptir. Askeri sınıf çipler, havacılık elektroniği, uzay sistemleri, otomotiv elektroniği ve endüstriyel ekipmanlar genellikle yüksek sıcaklık, termal döngüler, titreşim, nem, radyasyon ve diğer çevresel streslerle karşı karşıya kalır.

• Termal Yönetim Daha Önemli Hale Gelecek

Yarı iletkenlerin güç yoğunluğu arttıkça, ısı dağıtımı gelişmiş elektronik sistemlerdeki başlıca zorluklardan biri haline gelmektedir. Alüminyum nitrür (AlN) gibi seramik malzemeler, mükemmel elektrik yalıtımıyla birlikte yüksek termal iletkenlik sunarak yüksek güçlü ve yüksek sıcaklıklı uygulamalar için cazip hale gelir.

Bu nedenle gelecekteki seramik paketleme teknolojilerinin termal direncin azaltılması, ısı yayılımının iyileştirilmesi ve yarı iletken kalıbı ile paket arasındaki entegrasyonun geliştirilmesine daha fazla odaklanması beklenmektedir. Bu durum özellikle güç yarı iletkenleri, RF cihazları, yüksek performanslı bilgi işlem ve termal performansın cihaz güvenilirliğini doğrudan etkilediği diğer uygulamalar açısından önemlidir.

• Yarı İletken Tasarımları için Gelişmiş Seramik Malzemeler ve Paketleme

Gelecekteki gelişmeler yalnızca geleneksel alümina bazlı paketlere bağlı olmayacaktır. Farklı seramik malzemeler, termal iletkenlik, dielektrik özellikler, mekanik dayanım ve üretim maliyeti açısından farklı kombinasyonlar sunar.

Örneğin alümina (Al₂O₃), elektrik yalıtımı ve gelişmiş üretim süreçleri nedeniyle yaygın olarak kullanılmaya devam ederken AlN, daha yüksek termal iletkenlik gerektiren uygulamalar için caziptir. Seramik alt tabakaların, çok katmanlı yapıların, metalizasyon teknolojilerinin ve hermetik sızdırmazlık yöntemlerinin sürekli geliştirilmesi, seramik paketlemenin kullanım alanını daha da genişletebilir.

• Maliyet Önemli Bir Zorluk Olmaya Devam Ediyor

Teknik avantajlarına rağmen seramik paketleme önemli bir sınırlamayla karşı karşıyadır: maliyet. Seramik malzemeler ve üretim süreçleri, geleneksel plastik yarı iletken paketlemeye kıyasla daha pahalı ve karmaşık olabilir. Seramik ayrıca daha kırılgan olabilir ve bu durum taşıma ve paket tasarımı açısından ek zorluklar yaratır.

Bu nedenle seramik paketlemenin tüm yarı iletken endüstrisinde düşük maliyetli plastik paketlemenin yerini alması beklenmemektedir. Bunun yerine gelecekteki büyümenin, performans avantajlarının ek maliyeti haklı çıkardığı yüksek değerli, yüksek güvenilirlikli, yüksek sıcaklıklı ve yüksek güçlü uygulamalarda yoğunlaşması daha olasıdır.

En İyi Seramik Kılıflı ve Askeri Sınıf Çip Tedarikçisi

Yüksek güvenilirlik, kararlı elektriksel performans ve zorlu çalışma koşullarına dayanıklılık gerektiren uygulamalarda seramik kılıflı yarı iletken cihazlar önemli bir seçenek olmaya devam etmektedir. Aşağıdaki seçim; seramik kılıflarda sunulan analog IC'ler, operasyonel amplifikatörler, veri dönüştürücüler, arayüz IC'leri, anahtarlar, gerilim regülatörleri ve diğer yüksek güvenilirlikli bileşenlerden oluşan bir yelpazeyi içerir. Bu cihazların birçoğu seramik veya hermetik paket seçeneklerine sahiptir ve zorlu endüstriyel, havacılık, askeri ve diğer özel uygulamalar için tasarlanmıştır.

Analog Devices (ADI), Texas Instruments (TI), Maxim Integrated, Microchip Technology, Linear Technology, Device Engineering Incorporated, Data Device Corporation, Holt Integrated Circuits ve diğer önde gelen yarı iletken üreticilerinden geniş bir yelpazede nadir bulunan seramik kılıflı çiplerin tedarik edilmesine yardımcı olabiliriz. Kullanımdan kaldırılmış bileşenler, askeri sınıf seramik IC'ler veya belirli seramik paket varyantları arıyorsanız, gerekli parça numaralarınızı veya BOM listenizi göndererek tedarik seçenekleri, stok durumu ve bulunması zor seramik kılıflı bileşenler için uygun alternatifleri görüşebilirsiniz.

Özet, yarı iletken paketleme, bir entegre devrenin termal, mekanik ve elektriksel özelliklerinin belirlenmesinde önemli bir rol oynarken çalışma sırasında cihazı da korur. Seramik paketleme, mükemmel termal kararlılık, mekanik dayanım ve çevresel direnç sunarak zorlu koşullar için oldukça uygundur. Bu özellikler, özellikle havacılık, savunma, endüstriyel ve askeri yüksek güvenilirlikli elektronik sistemlerde olmak üzere çok çeşitli seramik paketleme yarı iletken uygulamalarını destekler.
