En İyi Çok Katmanlı Seramik Kondansatörler: Önde Gelen Üreticiler ve Tedarik

Elektronik cihazlar daha küçük, daha hızlı ve daha yüksek düzeyde entegre hale geldikçe, kompakt, yüksek kapasitanslı ve yüksek güvenilirlikli MLCC'lere olan talep hızla artmaktadır. Dünya genelinde çok sayıda MLCC türü, spesifikasyonu ve üreticisi bulunduğundan, doğru kondansatörü seçmek ve güvenilir bir tedarikçiden temin etmek zor olabilir. Bu makalede çok katmanlı seramik kondansatör pazarını ve başlıca çok katmanlı seramik kondansatör üreticilerini inceleyecek ve ayrıca EASTECH'i MLCC tedariki için güvenilir bir tedarik ortağı olarak tanıtacağız.

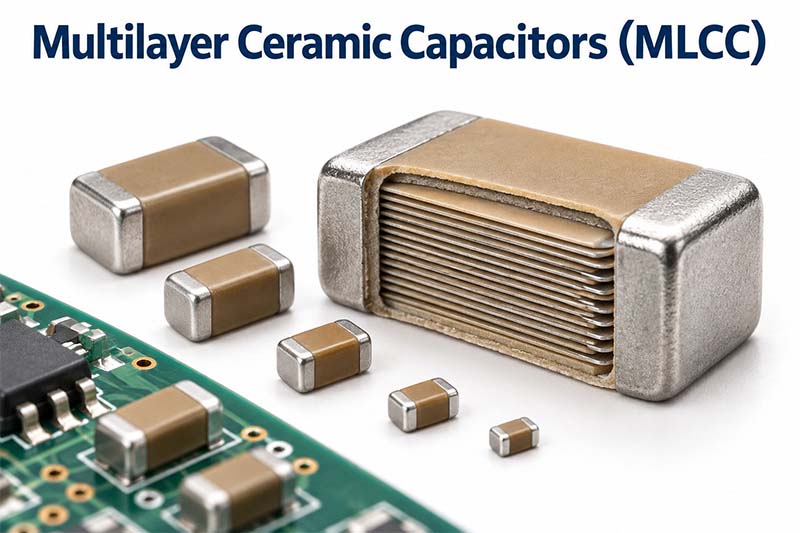

Çok Katmanlı Seramik Kondansatörler (MLCC'ler) Nedir?

Çok katmanlı seramik kondansatörler (MLCC'ler), elektrik enerjisini depolayan ve serbest bırakan pasif elektronik bileşenlerdir. Modern elektronik devrelerde dekuplaj, filtreleme, gürültü bastırma, güç kaynağı yumuşatma ve sinyal kuplajı için yaygın olarak kullanılırlar. MLCC, Multilayer Ceramic Capacitor ifadesinin kısaltmasıdır ve seramik dielektrik ile metal elektrotların dönüşümlü katmanlarından oluşan iç yapısını ifade eder.

MLCC'ler, üst üste yerleştirilmiş birden fazla dielektrik ve elektrot katmanından oluşur. Bu katmanlar, kompakt bir bileşen içinde paralel olarak bağlanmış birden fazla kondansatörü etkin bir şekilde oluşturur. Aktif katman sayısının artırılması ve dielektrik kalınlığının azaltılması, küçük bir paket boyutunu korurken kapasitansı önemli ölçüde artırabilir.

Çok Katmanlı Seramik Kondansatör ile Elektrolitik ve Tantal Kondansatörlerin Karşılaştırılması

Bir elektronik devre için kondansatör seçerken, çok katmanlı seramik kondansatörler (MLCC'ler), elektrolitik kondansatörler ve tantal kondansatörler farklı elektriksel özellikler sunar ve farklı uygulamalar için uygundur. Seçim; kapasitans, anma gerilimi, frekans, ESR, boyut, sıcaklık, polarite ve güvenilirlik gereksinimleri gibi faktörlere bağlıdır.

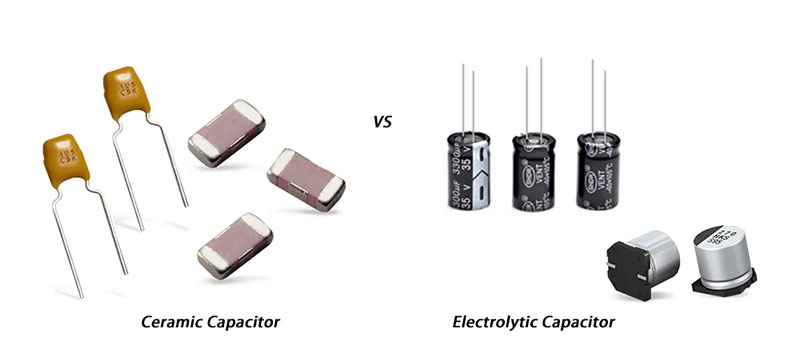

MLCC ve Elektrolitik Kondansatörler

MLCC'ler ve elektrolitik kondansatörler birçok güç ve elektronik devresinde farklı işlevlere sahiptir.

MLCC'ler genellikle daha düşük ESR ve ESL değerlerine sahiptir; bu da onları yüksek frekanslı gürültü filtreleme ve geçici durumlara hızlı yanıt sağlama açısından özellikle etkili kılar. Küçük yüzey montajlı paketleri de onları kompakt PCB tasarımları için uygun hale getirir.

Buna karşılık, elektrolitik kondansatörler çok daha yüksek kapasitans değerleri sunabilir ve bu nedenle toplu enerji depolama ve düşük frekanslı filtreleme için kullanışlıdır. Genellikle güç kaynaklarında, DC bara devrelerinde, ses ekipmanlarında ve yüksek kapasitans değerleri gerektiren diğer uygulamalarda kullanılırlar.

MLCC ve Tantal Kondansatörler

MLCC'ler ve tantal kondansatörler güç yönetimi, filtreleme ve dekuplaj gibi uygulamalarda kullanılabilir, ancak farklı özelliklere sahiptirler.

MLCC'ler polarize değildir ve genellikle yüksek frekansta mükemmel performans, düşük ESR ve çok küçük paket boyutları sunar. Bununla birlikte, X5R ve X7R gibi Sınıf 2 MLCC'lerde DC bias altında kapasitans önemli ölçüde azalabilir; özellikle uygulanan gerilimin anma gerilimine oranı arttığında bu durum daha belirgin hale gelir.

Tantal kondansatörler polarizedir ve kompakt bir pakette nispeten yüksek kapasitans ile kararlı özellikler sağlamalarıyla bilinir. Bir devrenin daha yüksek kapasitanslı ve nispeten düşük ESR'li kompakt bir kondansatöre ihtiyaç duyduğu durumlarda kullanışlı olabilirler.

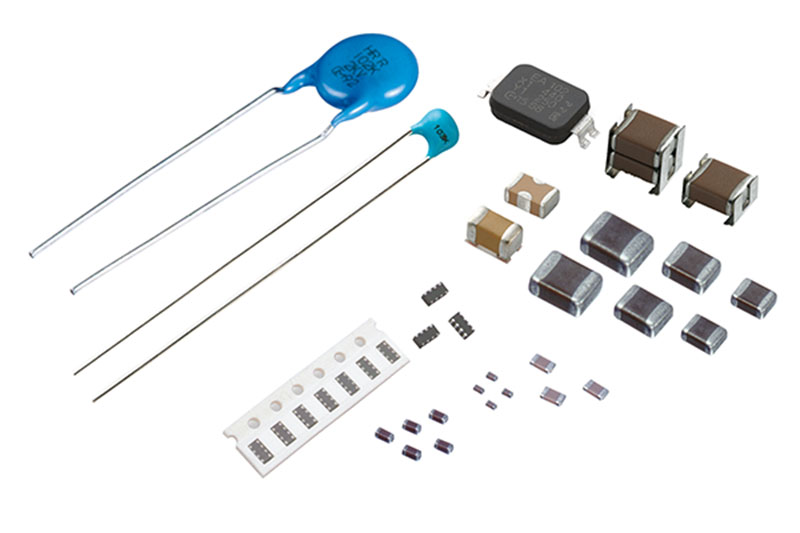

Çok Katmanlı Seramik Kondansatör Türleri

Çok katmanlı seramik kondansatörler (MLCC'ler), dielektrik malzemelerine, sıcaklık özelliklerine, kapasitans kararlılığına ve uygulama gereksinimlerine göre sınıflandırılabilir. İki ana kategori Sınıf 1 ve Sınıf 2 seramik kondansatörlerdir.

1. Sınıf 1 MLCC'ler

Sınıf 1 MLCC'ler; yüksek kararlılık, düşük kayıp ve hassas kapasitans özellikleri gerektiren uygulamalar için tasarlanmıştır. Genellikle Sınıf 2 kondansatörlere kıyasla daha düşük dielektrik sabitine sahiptirler, ancak mükemmel termal kararlılık ve uygulanan gerilime karşı düşük kapasitans değişimi sunarlar.

En yaygın Sınıf 1 dielektrik C0G/NP0'dır.

C0G/NP0 MLCC'ler mükemmel termal kararlılık, düşük kayıp faktörü ve çok kararlı kapasitans sunar. Genellikle aşağıdaki uygulamalarda kullanılırlar:

RF ve mikrodalga devreleri

Osilatörler ve rezonans devreleri

Zamanlama devreleri

Sinyal filtreleme

Hassas analog devreler

Telekomünikasyon ekipmanları

2. Sınıf 2 MLCC'ler

Sınıf 2 MLCC'ler, daha yüksek dielektrik sabitine sahip seramik dielektrikler kullanır ve bu sayede nispeten küçük bir pakette çok daha yüksek kapasitans değerlerine ulaşılmasını sağlar. Bununla birlikte, kapasitansları Sınıf 1 MLCC'lere kıyasla sıcaklık, uygulanan DC gerilimi ve yaşlanmadan daha fazla etkilenir.

Yaygın Sınıf 2 dielektrik türleri arasında X5R, X7R, X6S, X7S, X8R ve X8L bulunur.

Bu MLCC'ler aşağıdaki uygulamalarda yaygın olarak kullanılır:

Güç kaynağı dekuplajı

Bypass devreleri

Gerilim filtreleme

Gürültü bastırma

Güç yönetimi

Tüketici elektroniği

Otomotiv elektroniği

Endüstriyel ekipmanlar

En İyi Çok Katmanlı Seramik Kondansatörler Nasıl Seçilir?

MLCC seçimi gerektiren uygulamaların çoğunda C0G/NP0, X5R ve X7R özellikle önemlidir.

C0G/NP0, çok yüksek kapasitans elde etmekten ziyade kapasitans kararlılığı ve düşük kaybın daha önemli olduğu durumlarda tercih edilir.

X5R, kompakt bir pakette nispeten yüksek kapasitans sağlar ve genel amaçlı dekuplaj ve güç yönetimi uygulamalarında yaygın olarak kullanılır.

X7R, X5R'ye kıyasla daha geniş bir çalışma sıcaklığı aralığı sunar ve daha yüksek sıcaklık kararlılığı gerektiren otomotiv, endüstriyel ve diğer uygulamalarda yaygın olarak kullanılır.

Sınıf 2 MLCC'lerde önemli hususlardan biri DC bias etkisidir. Bir X5R veya X7R kondansatörün etkin kapasitansı, uygulanan DC gerilim arttıkça azalabilir. Bu nedenle mühendisler, bir MLCC'yi yalnızca nominal kapasitansına göre seçmek yerine gerçek çalışma gerilimini dikkate almalıdır.

Örneğin, C0G/NP0 hassas bir RF devresi için uygun olabilirken, X7R otomotiv dekuplajı için daha uygun olabilir ve X5R kompakt tüketici elektroniği güç yönetimi uygulamalarında yaygın olarak tercih edilebilir.

Çok Katmanlı Seramik Kondansatörler Elektronik İçin Neden Önemlidir?

Akıllı telefonların, bilgisayarların, otomotiv elektroniğinin, endüstriyel ekipmanların, telekomünikasyon ekipmanlarının ve diğer elektronik ürünlerin sürekli olarak küçülmesi, kompakt pasif bileşenlere olan talebi artırmıştır. MLCC'ler küçük bir alanda yüksek kapasitans sağlayabildiğinden, yüksek yoğunluklu PCB tasarımlarında önemli bir bileşen haline gelmiştir.

MLCC'ler ayrıca çok çeşitli kasa boyutlarında, kapasitans değerlerinde, nominal gerilimlerde, dielektrik türlerinde ve sıcaklık özelliklerinde sunulur. Özel versiyonlar otomotiv, endüstriyel, havacılık, askeri, RF ve yüksek gerilim sistemleri gibi zorlu uygulamalar için tasarlanmıştır.

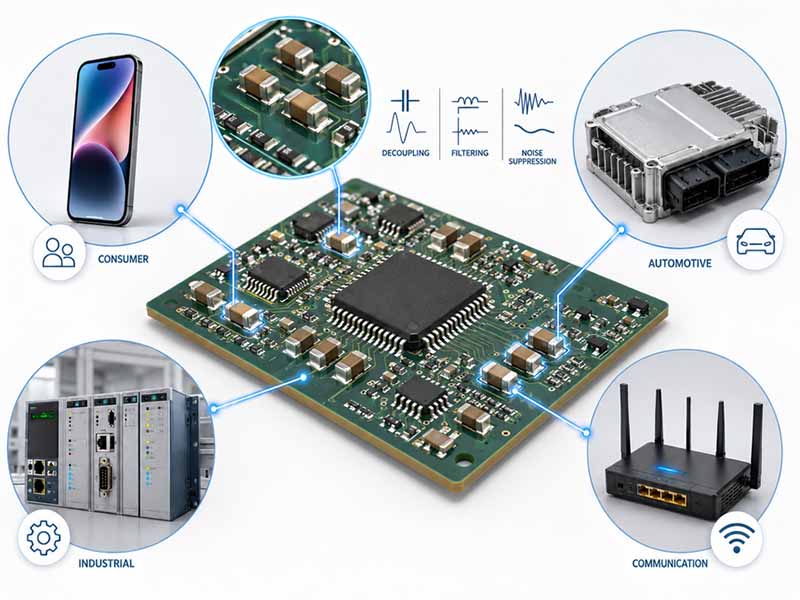

Çok Katmanlı Seramik Kondansatörler Ne İçin Kullanılır?

Çok katmanlı seramik kondansatörler (MLCC'ler), elektronik devrelerde filtreleme, dekuplaj, bypass, gürültü bastırma ve enerji depolama amacıyla yaygın olarak kullanılır.

Güç kaynağı filtreleme: MLCC'ler gerilim dalgalanmalarını yumuşatır ve güç hatlarındaki istenmeyen AC gürültüsünü ve dalgalanmayı azaltır.

Dekuplaj ve bypass: Yerel geçici akım sağlamak ve yüksek frekanslı gürültüyü bastırmak için IC güç pinlerinin yakınına yerleştirilirler.

Sinyal filtreleme: MLCC'ler dirençler ve endüktörlerle birlikte kullanılarak analog ve dijital sinyallerdeki istenmeyen frekansları ortadan kaldıran filtreler oluşturabilir.

Gürültü bastırma: MLCC'ler elektromanyetik girişimi (EMI) ve yüksek frekanslı elektriksel gürültüyü azaltmaya yardımcı olur.

Kuplaj ve DC bloklama: Belirli MLCC'ler, sinyal işleme devrelerinde DC bileşenlerini bloke ederken AC sinyallerini geçirmek için kullanılır.

Zamanlama ve ayarlama devreleri: C0G/NP0 türleri gibi kararlı seramik kondansatörler osilatörlerde, rezonans devrelerinde ve frekans kontrol uygulamalarında kullanılır.

Otomotiv elektroniği: Otomotiv sınıfı MLCC'ler motor kontrol ünitelerinde, ADAS sistemlerinde, bilgi-eğlence sistemlerinde, elektrikli araçlarda, batarya yönetim sistemlerinde ve diğer araç elektroniği uygulamalarında kullanılır.

Tüketici elektroniği: Akıllı telefonlar, tabletler, dizüstü bilgisayarlar, TV'ler, kameralar, giyilebilir cihazlar ve diğer kompakt cihazlar yüzlerce hatta binlerce MLCC içerebilir.

Endüstriyel ve telekomünikasyon ekipmanları: MLCC'ler güç kaynaklarında, ağ ekipmanlarında, sunucularda, baz istasyonlarında ve endüstriyel kontrol sistemlerinde kullanılır.

MLCC'lerin temel avantajı, çok az PCB alanı kaplarken gerekli elektriksel özellikleri sağlayabilmeleridir. Küçük boyutları, düşük ESR, düşük ESL, yüksek frekans kapasitesi ve geniş kapasitans ve nominal gerilim aralığı, onları yoğun yerleşimli elektronik tasarımlar için özellikle uygun hale getirir.

Örneğin, bir akıllı telefon güç yönetimi, işlemci, bellek, RF, ses ve iletişim devrelerinde MLCC'ler kullanabilirken, bir elektrikli araç güç elektroniği, ADAS, bilgi-eğlence ve batarya yönetim sistemlerinde özel MLCC'ler kullanabilir.

Çok Katmanlı Seramik Kondansatör Pazarı

MarketsandMarkets'e göre küresel MLCC pazarının 2025'te yaklaşık 15,00 milyar ABD dolarından 2030'a kadar 21,93 milyar ABD dolarına ulaşması ve %7,9'luk bileşik yıllık büyüme oranını (CAGR) temsil etmesi beklenmektedir. Fortune Business Insights tarafından gerçekleştirilen bir başka yakın tarihli pazar araştırması, pazarın 2025'te 15,17 milyar ABD doları değerinde olduğunu tahmin etmekte ve 2034'e kadar 30,29 milyar ABD dolarına ulaşacağını öngörmektedir. Tahminler arasındaki farklılıklar büyük ölçüde pazar tanımları, metodolojiler ve tahmin dönemlerindeki farklılıklardan kaynaklanmaktadır.

Tüketici elektroniği önemli bir uygulama alanı olmaya devam etmektedir. Akıllı telefonlar, dizüstü bilgisayarlar, tabletler, giyilebilir cihazlar ve diğer kompakt elektronik ürünler güç dekuplajı, filtreleme ve gürültü bastırma için çok sayıda MLCC gerektirir. Cihazların sürekli küçültülmesi, daha yüksek kapasitans yoğunluğuna sahip daha küçük MLCC paketlerine olan talebi de artırmaktadır.

Otomotiv elektroniği bir diğer önemli büyüme faktörüdür. Araçlarda elektronik kullanımının artması ve elektrikli araçlar, ADAS, bağlantı özellikleri ve gelişmiş bilgi-eğlence sistemlerinin büyümesi, yüksek güvenilirliğe ve özel elektriksel özelliklere sahip otomotiv sınıfı MLCC'lere olan talebi artırmaktadır. MarketsandMarkets, otomotiv sektörünü MLCC pazarının daha hızlı büyüyen segmentlerinden biri olarak tanımlamaktadır.

5G ve telekomünikasyon da pazar büyümesini desteklemektedir. Telekomünikasyon altyapısı yüksek frekanslı filtreleme, dekuplaj ve güç yönetimi işlevleri için MLCC'lere ihtiyaç duyar. Bu nedenle 5G baz istasyonlarının ve küçük hücrelerin yaygınlaştırılması, kompakt ve yüksek performanslı MLCC'lere yönelik ek talep oluşturmaktadır.

Buna ek olarak, yapay zeka sunucuları, veri merkezleri ve yüksek performanslı bilgi işlem alanındaki büyüme, gelişmiş pasif bileşenlere yönelik talep oluşturmaktadır. Bu sistemler giderek daha gelişmiş güç dağıtım ve yüksek hızlı elektronik mimarilerine ihtiyaç duymakta ve bu durum yüksek kapasitanslı, düşük empedanslı ve yüksek güvenilirlikli MLCC'lere yönelik talebi desteklemektedir.

Tüketici elektroniği önemli bir uygulama alanı olmaya devam etse de otomotiv elektrifikasyonu, yapay zeka sunucuları, veri merkezleri, 5G altyapısı ve gelişmiş bilgi işlem sistemleri giderek daha önemli talep kaynakları haline gelmektedir.

Başlıca Çok Katmanlı Seramik Kondansatör Üreticileri

Çok katmanlı seramik kondansatör (MLCC) sektörü oldukça yoğunlaşmıştır ve nispeten az sayıda üretici küresel talebin büyük bir bölümünü karşılamaktadır. Başlıca MLCC üreticileri arasında Japonya, Güney Kore, Tayvan, Amerika Birleşik Devletleri ve Çin'den şirketler bulunmaktadır. Murata Manufacturing, Samsung Electro-Mechanics, Taiyo Yuden, TDK Corporation, KYOCERA AVX ve Yageo, küresel ölçekte önde gelen MLCC tedarikçileri arasında sürekli olarak yer almaktadır.

MLCC üreticileri öncelikle kapasitans yoğunluğu, minyatürleştirme, dielektrik teknolojisi, güvenilirlik, nominal gerilimler, otomotiv yeterlilikleri, üretim kapasitesi ve tedarik zinciri kabiliyetleri açısından rekabet etmektedir. Gelişmiş MLCC üretimi; hassas seramik malzeme işleme, son derece ince dielektrik katmanlar, yüksek hassasiyetli elektrot baskısı ve güvenilir çok katmanlı istifleme gerektirir.

1. Murata Electronics

Murata Manufacturing, dünyanın önde gelen MLCC üreticilerinden biridir. MLCC ürün portföyü son derece küçük paket boyutlarına sahip ürünleri, yüksek kapasitanslı ürünleri, otomotiv sınıfı bileşenleri ve yüksek frekanslı uygulamalara yönelik ürünleri kapsamaktadır.

Murata'nın rekabet avantajları arasında gelişmiş seramik malzemeler, çok katmanlı üretim teknolojisi, minyatürleştirme ve dikey entegre üretim bulunmaktadır.

2. Samsung Electro-Mechanics

Samsung Electro-Mechanics, bir diğer önemli küresel MLCC tedarikçisidir. Ürünleri akıllı telefonlarda, otomotiv elektroniğinde, endüstriyel ekipmanlarda ve bilgi işlem sistemlerinde kullanılmaktadır.

Şirket, otomotiv MLCC'lerine ve yapay zeka sunucuları ile veri merkezlerine yönelik üst düzey bileşenlere giderek daha fazla odaklanmaktadır. Son sektör verileri de yapay zeka sunucu platformlarından üst düzey MLCC'lere yönelik güçlü bir talep olduğunu göstermektedir.

3. Taiyo Yuden

Taiyo Yuden, seramik kondansatörler ve diğer pasif bileşenler konusunda uzmanlaşmış önemli bir Japon üreticidir. MLCC ürün portföyü, minyatürleştirilmiş tüketici elektroniği, iletişim ekipmanları, otomotiv uygulamaları ve endüstriyel sistemler için tasarlanmış ürünleri kapsamaktadır.

4. TDK Corporation

TDK Corporation; MLCC'ler, endüktörler, filtreler, ferritler ve diğer elektronik bileşenleri kapsayan geniş bir pasif bileşen portföyüne sahiptir. MLCC ürünleri tüketici elektroniği, otomotiv, endüstriyel ve telekomünikasyon uygulamalarına yöneliktir.

5. KYOCERA AVX

KYOCERA AVX, gelişmiş elektronik bileşenlerin küresel bir üreticisidir ve ticari, otomotiv, endüstriyel, havacılık, askeri, RF ve diğer zorlu uygulamalar için geniş bir çok katmanlı seramik kondansatör (MLCC) portföyü sunmaktadır. MLCC portföyü, Sınıf 1 ve Sınıf 2 dielektrik formülasyonlarının yanı sıra çok çeşitli kasa boyutları, kapasitans değerleri, nominal gerilimler ve terminasyon seçeneklerine sahip ürünleri içermektedir.

6. Yageo

Yageo, geniş bir MLCC portföyüne sahip, Tayvan merkezli önemli bir pasif bileşen üreticisidir. Ürün yelpazesi tüketici elektroniği, endüstriyel ekipmanlar, otomotiv elektroniği ve diğer uygulamalara hizmet vermektedir.

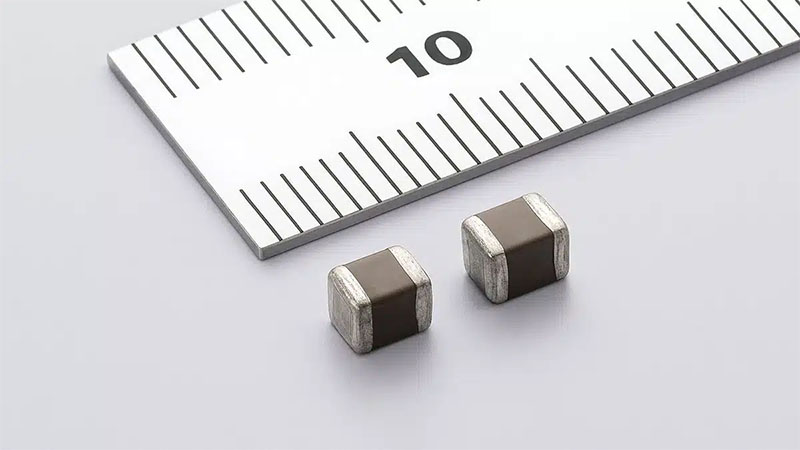

Eastech: MLCC Tedarik Ortağınız

Tüketici elektroniği, otomotiv, endüstriyel, telekomünikasyon ve diğer uygulamalarda çok katmanlı seramik kondansatörlere yönelik talep artmaya devam ederken, güvenilir bileşen tedariki giderek daha önemli hale gelmiştir. EASTECH, çeşitli elektronik tasarım ve üretim gereksinimlerini desteklemek için çok katmanlı seramik kondansatörler (MLCC'ler) dahil olmak üzere geniş bir elektronik bileşen yelpazesi sunmaktadır.

Tedarik zinciri kabiliyetlerimiz, tek tek bileşen tedarikinin ötesine geçmektedir. EASTECH Top Supply; BOM tedariki, çok markalı satın alma, bileşen bulunabilirliği kontrolü, alternatif parça tedariki ve tedarik koordinasyonu konularında müşterileri destekleyerek satın alma karmaşıklığını azaltmaya ve tedarik sürekliliğini iyileştirmeye yardımcı olur. Müşterileri geniş bir üretici ve dağıtım kanalları ağıyla buluşturarak değişen piyasa koşullarına yanıt verebilir ve müşterilerin teslim süresi zorluklarını ve tedarik gereksinimlerini karşılamalarına yardımcı olabiliriz.

C0G/NP0, X5R, X7R, yüksek gerilimli, otomotiv sınıfı veya diğer özel MLCC'leri tedarik ediyor olsanız da EASTECH Top Supply, bileşen tedarikini kolaylaştırmaya ve özel gereksinimlerinize uygun çözümler sunmaya yardımcı olabilir.

Sonuç: çok katmanlı seramik kondansatörlerin ne için kullanıldığını anlamak, mühendislerin ve satın alma ekiplerinin her uygulama için doğru dielektriği, kapasitansı, nominal gerilimi, paket boyutunu ve güvenilirlik seviyesini seçmesine yardımcı olur. Doğru MLCC üreticisini seçmek ve güvenilir bir tedarik zincirini sürdürmek, tedarik kısıtlamaları sırasında önemlidir. Geniş bir elektronik bileşen yelpazesine ve tedarik kaynaklarına erişim sağlayan EASTECH, müşterilerin önde gelen üreticilerden uygun MLCC çözümleri bulmasına yardımcı olur ve çeşitli uygulamalardaki bileşen tedarik gereksinimlerini destekler.
