MEMS Hareket Sensörleri Nedir?

Farklı sensör teknolojileri arasında MEMS tabanlı hareket sensörü IC'leri; küçük boyutları, düşük güç tüketimleri, yüksek hassasiyetleri ve güvenilir performansları sayesinde yaygın olarak kullanılmaktadır. İvmeölçerlerden ve jiroskoplardan entegre IMU'lara ve diğer hareket sensörü IC'lerine kadar bu cihazlar, hassas hareket algılama ve kontrol için gerekli verileri sağlar. Bu makalede başlıca hareket sensörü türleri tanıtılmakta, nasıl çalıştıkları açıklanmakta ve önde gelen üreticilerin en iyi hareket sensörü IC'leri incelenmektedir.

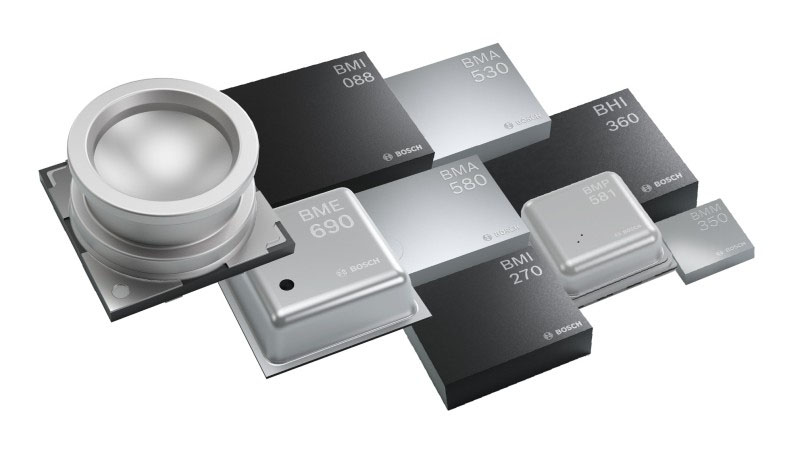

MEMS Hareket Sensörleri Nedir?

MEMS hareket sensörleri, hareketi, ivmeyi, dönüşü ve yönelim değişikliklerini algılamak ve ölçmek için mikroelektromekanik sistemler (MEMS) teknolojisini kullanan minyatür elektronik cihazlardır. Bu sensörler, küçük mekanik yapıları bir yarı iletken çipi üzerindeki elektronik devrelerle birleştirerek kompakt ve düşük güç tüketimli bir pakette hassas hareket algılama olanağı sağlar.

Yaygın MEMS hareket sensörleri arasında ivmeölçerler, jiroskoplar ve atalet ölçüm birimleri (IMU) bulunur. İvmeölçerler doğrusal ivmeyi ve hız değişimlerini ölçerken, jiroskoplar açısal hızı veya dönme hareketini algılar. IMU'lar genellikle 3 eksenli ivmeölçer ve 3 eksenli jiroskop gibi birden fazla algılama işlevini bir araya getirerek bir nesnenin hareketi ve yönelimi hakkında kapsamlı bilgiler sağlar.

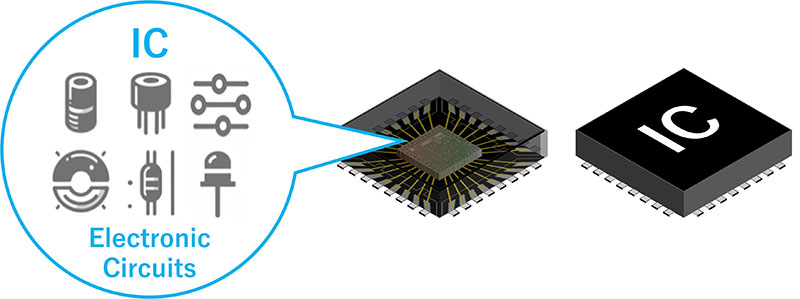

MEMS Sensörü Nasıl Çalışır?

MEMS hareket sensörleri, mekanik yapıları ve elektronik devreleri mikroskobik ölçekte entegre eden minyatür cihazlardır. MEMS teknolojisi, fiziksel uyaranları algılayan ve bunları kullanılabilir elektrik sinyallerine dönüştüren çeşitli sensör ve aktüatörlerin geliştirilmesini sağlar. Tasarıma bağlı olarak MEMS sensörleri basınç, hareket, gaz konsantrasyonu, nem, akış, ses ve manyetik alanlar gibi parametreleri ölçebilir.

Hareket algılama uygulamalarında MEMS sensörleri, cihaz içerisindeki mikroskobik mekanik yapıların hareketindeki değişiklikleri algılar. Örneğin, bir MEMS ivmeölçerde cihaz ivmeye maruz kaldığında, dahili test kütlesi sensörün çevresindeki yapıya göre hareket eder. Bu hareket, kapasitans veya diğer elektriksel özelliklerde ölçülebilir bir değişikliğe neden olur ve daha sonra işlenerek analog veya dijital bir çıkış sinyaline dönüştürülür. Bu süreç, MEMS hareket sensörlerinin ivme, titreşim, eğim, dönüş ve diğer hareket türlerini hassas şekilde algılamasını sağlar.

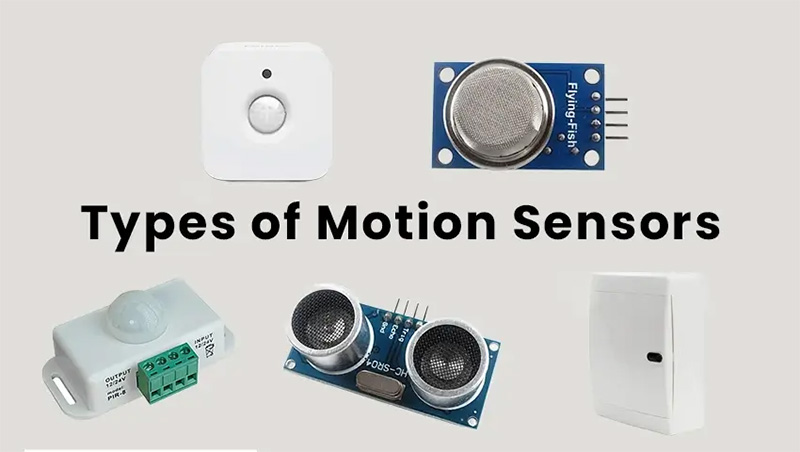

Hareket Sensörü Türleri

Farklı hareket sensörleri; hareketi, ivmeyi, titreşimi, dönüşü veya konum değişikliklerini algılamak için farklı teknolojiler kullanır. Yaygın türler arasında PIR sensörleri, ivmeölçerler, yerçekimi sensörleri, titreşim sensörleri, dönüş sensörleri ve Hall etkisi sensörleri bulunur.

Pasif Kızılötesi Sensörler (PIR)

PIR sensörleri, özellikle insan vücudu olmak üzere nesneler tarafından yayılan kızılötesi radyasyondaki değişiklikleri algılayarak hareketi tespit eder. Tipik bir PIR cihazı, piroelektrik bir algılama elemanı ve sinyal işleme devresi kullanır.

İvmeölçerler

İvmeölçerler, en yaygın MEMS hareket sensörü türlerinden biridir. Bir veya daha fazla eksen boyunca doğrusal ivmeyi ölçer ve titreşim, şok ve eğim algılamak için de kullanılabilir.

MEMS ivmeölçerler genellikle esnek yapılar tarafından asılı tutulan mikroskobik bir test kütlesinden oluşur. Sensör ivmeye maruz kaldığında test kütlesi çevresindeki yapıya göre hareket eder. Bu yer değiştirme, mikroskobik elektrotlar arasındaki kapasitansı değiştirir ve entegre sinyal işleme devresi bu kapasitans değişikliğini ölçülebilir bir elektrik çıkışına dönüştürür.

Yaygın ivmeölçer IC'leri 1 eksenli, 2 eksenli ve 3 eksenli modelleri içerir ve 3 eksenli ivmeölçerler modern elektronik cihazlarda yaygın olarak kullanılmaktadır. Önemli özellikler arasında ölçüm aralığı, hassasiyet, gürültü yoğunluğu, bant genişliği, çıkış veri hızı, ofset, sıcaklık kararlılığı ve güç tüketimi bulunur.

Yerçekimi Sensörleri

Yerçekimi sensörleri, cihazın yönelimini veya eğimini belirlemek için yerçekimi ivmesinin yönünü algılar. Bu sensörler genellikle yazılım algoritmalarıyla birlikte MEMS ivmeölçerler kullanılarak uygulanır.

Titreşim Sensörleri

Titreşim sensörleri, elektronik veya mekanik sistemlerdeki mekanik titreşimleri ve şokları algılar. MEMS ivmeölçerler, yüksek hassasiyet ve geniş bant genişliği sağlayabildikleri için titreşim ölçümünde yaygın olarak kullanılır.

Dönüş Sensörleri

Dönüş sensörleri açısal hızı ve dönme hareketini ölçer. MEMS jiroskoplar, dönüşü algılamak için mikroskobik titreşimli yapılar ve Coriolis etkisini kullanır.

Hall Etkisi Sensörleri

Hall etkisi sensörleri manyetik alanları algılar ve manyetik nesnelerin konumunu, hareketini veya dönüşünü tespit etmek için kullanılabilir. Dijital veya analog çıkışlı Hall etkisi IC'leri mevcuttur.

Hareket Algılama İçin Hangi Sensör Kullanılır?

Ölçülmesi gereken hareket türüne bağlı olarak hareket algılama için farklı sensör türleri kullanılabilir. MEMS hareket algılama sistemlerinde ivmeölçerler, jiroskoplar ve IMU'lar en yaygın çözümlerdir.

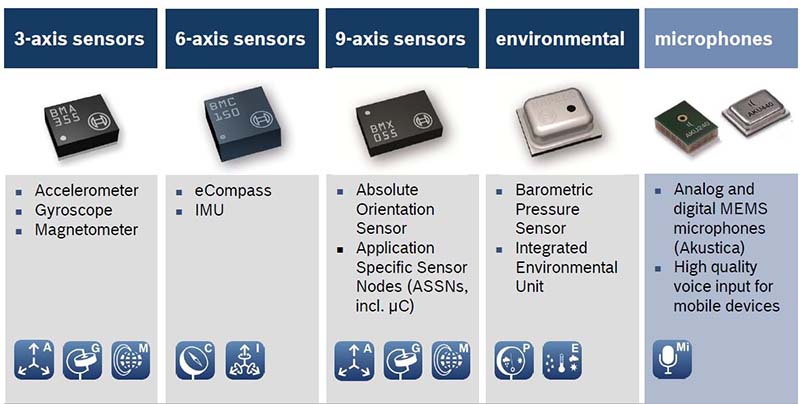

Farklı MEMS Sensörü Türleri Nelerdir?

MEMS sensörleri geniş bir yelpazede sunulur ve her sensör belirli fiziksel parametreleri algılamak üzere tasarlanmıştır. Uygulamaya bağlı olarak MEMS teknolojisi hareket, basınç, ses, sıcaklık ve diğer çevresel koşulları ölçmek için kullanılabilir. Aşağıdaki tablo, en yaygın MEMS sensörü türlerini ve bunların tipik işlevleri ile uygulamalarını özetlemektedir.

Hareket Sensörleri Ne İşe Yarar?

MEMS tabanlı hareket algılama sistemlerinde farklı sensörler farklı görevler gerçekleştirir. İvmeölçerler doğrusal ivmeyi ölçer ve eğim ile titreşimi algılamak için de kullanılabilirken, jiroskoplar açısal hızı ve dönme hareketini ölçer. Bu sensörler bir atalet ölçüm biriminde (IMU) birleştirildiğinde, bir nesnenin hareketi ve yönelimi hakkında daha kapsamlı bilgiler sağlayabilir.

Hareket sensörleri akıllı telefonlarda, giyilebilir cihazlarda, otomotiv elektroniğinde, dronlarda, robotik sistemlerde, navigasyon sistemlerinde, kameralarda ve endüstriyel ekipmanlarda yaygın olarak kullanılır. Ekran döndürme, görüntü sabitleme, hareket takibi, navigasyon, otomotiv güvenliği, titreşim izleme ve hareket algılama gibi işlevleri mümkün kılarlar.

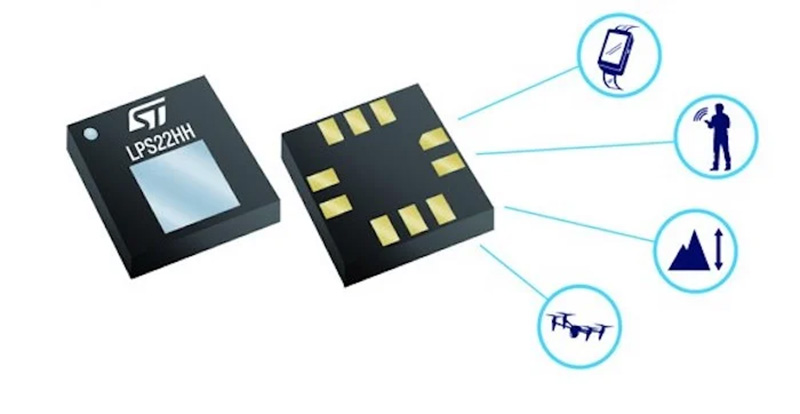

MEMS Hareket Sensörleri Nerelerde Kullanılır?

Akıllı Telefonlar ve Mobil Cihazlar

MEMS hareket sensörleri, hareketi, yönelimi ve cihazın dönüşünü algılamak için akıllı telefonlarda ve tabletlerde yaygın olarak kullanılır. Otomatik ekran döndürme, hareket tabanlı kontroller, oyun ve aktivite takibi gibi işlevleri desteklerler.

Giyilebilir Cihazlar

Akıllı saatlerde, fitness takip cihazlarında ve diğer giyilebilir cihazlarda MEMS ivmeölçerler ve jiroskoplar vücut hareketlerini ve fiziksel aktiviteleri izler. Adım sayma, aktivite algılama, hareket tanıma ve hareket takibi gibi işlevleri mümkün kılarlar.

Otomotiv Sistemleri

MEMS hareket sensörleri, aracın ivmesini, dönüşünü ve hareketini algılayarak modern otomotiv elektroniğinde önemli bir rol oynar. Elektronik denge kontrolü, devrilme algılama, navigasyon ve gelişmiş sürücü destek sistemleri (ADAS) gibi uygulamalarda kullanılırlar.

Dronlar ve İnsansız Hava Araçları

Dronlar, yönelim ve hareket değişikliklerini ölçmek için MEMS ivmeölçerler ve jiroskoplar kullanır. Hareket verileri, uçuş kontrol sistemlerinin dengeyi korumasına, irtifayı kontrol etmesine ve hassas manevralar gerçekleştirmesine yardımcı olur.

Robotik

MEMS hareket sensörleri robotlara ivme, dönüş ve yönelim hakkında gerçek zamanlı bilgiler sağlar. Bu bilgiler hareket kontrolü, navigasyon, dengeyi koruma ve çevreyle etkileşim için kullanılır.

Endüstriyel Ekipmanlar

Endüstriyel uygulamalarda MEMS hareket sensörleri makinelerin ve ekipmanların titreşimini, ivmesini ve mekanik hareketini izleyebilir. Bu sensörler genellikle durum izleme, kestirimci bakım ve ekipman arıza tespiti için kullanılır.

Kameralar ve Görüntü Sabitleme

MEMS jiroskoplar kameranın istenmeyen hareketini algılayabilir ve görüntü sabitleme sistemleri için hareket verileri sağlayabilir. Bu özellik, akıllı telefonlarda, dijital kameralarda ve diğer görüntüleme cihazlarında bulanıklığın azaltılmasına ve görüntü kalitesinin iyileştirilmesine yardımcı olur.

Navigasyon ve Atalet Sistemleri

MEMS ivmeölçerler ve jiroskoplar, ataletsel navigasyon sistemlerinin temel bileşenleridir. Araçların, dronların ve diğer cihazların hareketini, konumunu ve yönelimini belirlemeye yardımcı olmak için ivme ve dönüş değişikliklerini ölçerler.

AR, VR ve Oyun Cihazları

MEMS hareket sensörleri, artırılmış gerçeklik (AR), sanal gerçeklik (VR) ve oyun sistemlerinde baş ve kontrol cihazı hareketlerinin gerçek zamanlı olarak izlenmesini sağlar. Hızlı ve hassas hareket takibi ile sürükleyici bir kullanıcı deneyimi sunmaya yardımcı olurlar.

Önde Gelen Hareket Sensörü IC Üreticileri

Hareket sensörü IC'leri pazarı, MEMS tabanlı ivmeölçerler, jiroskoplar, IMU'lar ve diğer hareket algılama çözümleri sunan birçok önde gelen yarı iletken üreticisini kapsamaktadır. Belirli bir uygulama için en uygun hareket sensörü IC'si seçilirken algılama doğruluğu, güç tüketimi, paket boyutu, çalışma aralığı, güvenilirlik ve uygulama gereksinimleri gibi faktörler dikkate alınmalıdır.

TDK Corporation

TDK, yüksek entegrasyon, düşük güç tüketimi ve kompakt sensör paketlerine güçlü bir şekilde odaklanarak geniş bir MEMS ivmeölçer, jiroskop ve IMU ürün yelpazesi sunmaktadır. Hareket sensörü portföyü, entegre algılama ve sinyal işleme işlevlerine sahip çözümler içererek harici bileşenlerin azaltılmasına ve sistem tasarımının sadeleştirilmesine yardımcı olur. TDK ayrıca farklı ivme ve açısal hız algılama kombinasyonlarını kapsayan ürünler sunarak mühendislerin performans, boyut ve güç gereksinimleri arasında denge kurmasına olanak tanır.

Analog Devices (ADI)

Analog Devices, özellikle yüksek hassasiyetli MEMS atalet sensörleriyle tanınmaktadır. Birçok genel amaçlı hareket sensörüyle karşılaştırıldığında ADI ürünleri genellikle düşük gürültü, düşük bias kayması, yüksek kararlılık ve zaman içinde doğru ölçüm özelliklerine odaklanır. Bu özellikler, mümkün olan en düşük güç tüketimi veya maliyetten ziyade ölçüm doğruluğu ve uzun vadeli kararlılığın daha önemli olduğu hareket sensörü IC'leri değerlendirilirken ADI'yi güçlü bir seçenek haline getirir.

Bosch Sensortec

Bosch Sensortec, yüksek entegrasyonlu, kompakt ve düşük güç tüketimli MEMS sensörlerine güçlü bir şekilde odaklanmaktadır. Ürün portföyü, çok eksenli IMU'ların yanı sıra ivmeölçerler ve jiroskopları da içermekte olup birçok cihaz birden fazla algılama işlevini tek bir paket içerisinde entegre etmektedir. Bosch ayrıca verimli güç yönetimi ve gelişmiş gömülü özellikleri ön plana çıkarmaktadır. Bu özellikler, küçük boyut, düşük güç tüketimi ve sensör entegrasyonunun temel seçim kriterleri olduğu tasarımlar için çözümlerini cazip hale getirir.

STMicroelectronics

STMicroelectronics, farklı ölçüm aralıklarını, gürültü seviyelerini, çıkış veri hızlarını ve güç modlarını kapsayan geniş bir MEMS hareket sensörü yelpazesi sunmaktadır. Ürün portföyü, mühendislerin düşük güç tüketimli çalışma ile daha yüksek performanslı hareket algılama arasında seçim yaparken önemli ölçüde esneklik kazanmasını sağlar. ST ayrıca entegre işleme özelliklerine sahip çok eksenli sensörler ve IMU'lar sunarak farklı seviyelerde hareket algılama ve yönelim tahmini gerçekleştirilmesine olanak tanır.

Texas Instruments (TI)

Texas Instruments, hareket algılamaya daha geniş bir analog, sinyal koşullandırma ve gömülü işleme perspektifinden yaklaşmaktadır. TI, TDK, ADI, Bosch Sensortec veya ST ile aynı kapsamda bağımsız MEMS hareket sensörleriyle öncelikli olarak tanınmasa da analog ve karışık sinyal teknolojileri; hassas sinyal alma, sinyal koşullandırma, güç yönetimi ve işleme sağlayarak MEMS sensörlerini tamamlayabilir.

Her uygulama için tek bir en iyi hareket sensörü IC'si yoktur. Doğru cihaz; ivme aralığı, jiroskop aralığı, hassasiyet, gürültü performansı, güç tüketimi, çalışma sıcaklığı, paket boyutu, iletişim arayüzü ve maliyet gibi faktörlere bağlıdır.

En İyi Hareket Sensörü Entegre Devreleri

Doğru hareket sensörü IC'sinin seçimi; algılama doğruluğu, ölçüm aralığı, gürültü performansı, güç tüketimi, entegrasyon, paket boyutu ve genel sistem gereksinimleri gibi faktörlere bağlıdır. Mühendislerin ve satın alma uzmanlarının uygun çözümleri hızlı bir şekilde belirlemesine yardımcı olmak için TDK, Analog Devices (ADI), STMicroelectronics ve Bosch Sensortec dahil olmak üzere önde gelen üreticilerin çeşitli popüler hareket sensörü IC'lerini seçtik. Öne çıkan ürünler; ivmeölçerler, jiroskoplar, atalet ölçüm birimleri (IMU'lar) ve basınç sensörleri dahil olmak üzere çeşitli MEMS teknolojilerini kapsamakta ve kompakt düşük güç tüketimli cihazlardan yüksek hassasiyetli atalet sensörlerine kadar uzanmaktadır.

Belirli bir parça numarası arıyorsanız veya ihtiyacınız olan sensör IC'sini bulamıyorsanız, EASTECH ayrıca önde gelen üreticilerden daha geniş bir MEMS sensörü ve hareket sensörü IC'si yelpazesi sunmaktadır. Daha fazla mevcut model ve tedarik seçeneğini keşfetmek için bizimle iletişime geçin.

Son olarak, MEMS hareket sensörleri, modern algılama ve hareket kontrol sistemlerinde temel bileşenler haline gelmiştir. Bu sensör IC'leri; ivmeyi, dönüşü, yönelimi ve hareketteki diğer değişimleri algılayarak çok çeşitli elektronik uygulamalar için güvenilir hareket verileri sağlar. Hareket sensörlerinin ne işe yaradığını anlamak, kompakt tasarımlar, düşük güç tüketimi ve hassas hareket ölçümü elde etmede MEMS teknolojisinin önemli rolünü de ortaya koyar. MEMS teknolojisi gelişmeye devam ettikçe hareket sensörü IC'lerinin tüketici elektroniği, otomotiv, endüstriyel ve IoT sistemlerindeki giderek daha gelişmiş uygulamaları desteklemesi beklenmektedir.
