Elektronikte optokuplör nedir?

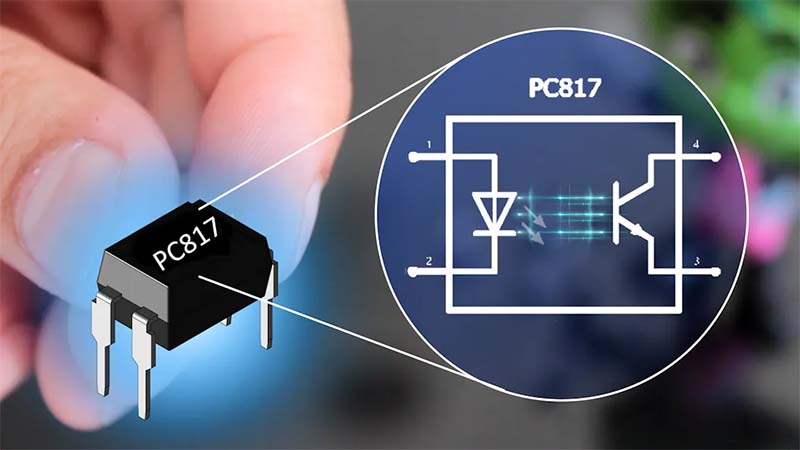

Elektronikte optokuplör nedir? Optokuplörler, sistemin farklı kısımları arasında elektrik izolasyonu sağlarken sinyal iletmek için elektronik devrelerde yaygın olarak kullanılır. Işık yayan bir bileşeni ve ışığa duyarlı bir alıcıyı birleştirerek hassas devreleri voltaj yükselmelerinden, gürültülerden ve olası hasarlardan korur. Bu makalede, optokuplör ne için kullanılır ve birçok uygulamada neden transistör çözümlerine yerine tercih edildiğini inceleyeceğiz.

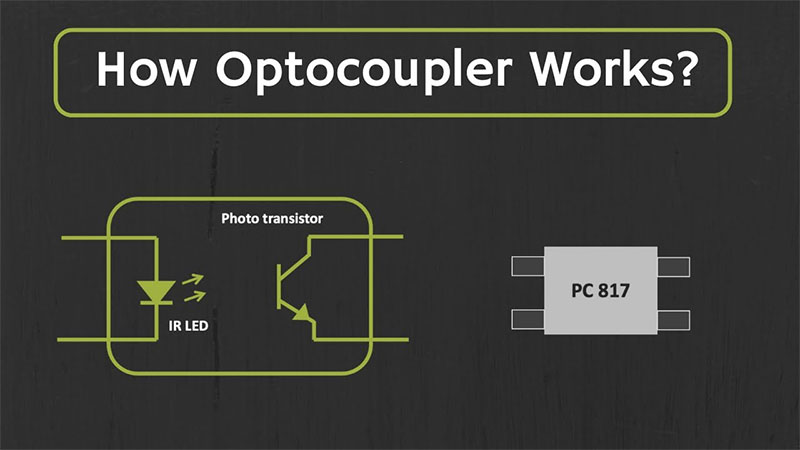

Bir Optokuplör Nasıl Çalışır?

Optokuplör izolasyonu nedir? Bir optokuplör temel olarak bir ışık yayan diyot (LED) ve fototransistör, fotodiyot veya ışık kontrollü tristör gibi ışığa duyarlı bir cihazdan oluşur. Bu bileşenler tek bir pakette bir araya getirilmiştir ancak doğrudan elektrik bağlantısı yoktur. Bunun yerine sinyaller aralarında ışık aracılığıyla iletilir.

1. Giriş tarafı elektrik sinyali alır

Giriş tarafına voltaj veya akım uygulandığında iç LED sürülür ve kızılötesi ışık yayar.

2. Optik sinyal iletimi

LED tarafından yayılan ışık şeffaf yalıtkan bir ortamdan geçerek çıkış tarafındaki ışığa duyarlı cihaza ulaşır.

Sinyal yalıtım bariyerinden ışık ile aktarıldığı için giriş ve çıkış tarafları her zaman elektriksel olarak izole kalır.

3. Çıkış tarafı sinyali tekrar elektrik sinyaline dönüştürür

Işığa duyarlı cihaz ışık sinyalini aldığında iletime geçer ve karşılık gelen çıkış akımı veya voltajı üretir.

LED söndüğünde ışığa duyarlı cihaz kapanır ve çıkış pasif duruma geri döner.

Bu dönüşüm süreci — elektrik sinyali → optik sinyal → elektrik sinyali — giriş ve çıkış devreleri arasında güvenilir elektrik izolasyonu sağlayarak sinyal iletimini mümkün kılar.

Optokuplör Ne İçin Kullanılır?

Elektrik İzolasyonu

Optokuplör, giriş ve çıkış devreleri arasında elektrik izolasyonu sağlar. Aralarında doğrudan elektrik bağlantısı olmadığı ve sinyaller ışık ile aktarıldığı için yüksek voltaj tarafı ve düşük voltaj tarafı tamamen izole kalır.

Sinyal İletimi

Optokuplörler, izolasyonu koruyarak hem dijital hem analog sinyallerin iletiminde yaygın kullanılır.

Dijital sinyal izolasyonu: Anahtarlama sinyalleri, darbeler ve G/Ç kontrol sinyalleri için kullanılır; örneğin röle sürücüleri, PLC giriş çıkışları ve güç kaynağı geri besleme devreleri.

Giriş aktif → LED yanar → ışığa duyarlı bileşen iletir

Giriş kapalı → Işık yok → Çıkış kapanır

Lineer optokuplörler: Anahtarlamalı güç kaynaklarındaki izole voltaj ve akım geri beslemesi gibi sürekli analog voltaj veya akım sinyallerini iletmek için kullanılır.

Kontrol Devrelerinin Korunması

Sistemde ani voltaj yükselmeleri, voltaj pikleri, kısa devreler veya diğer anormal durumlar meydana geldiğinde optokuplör tehlikeli voltajların hassas kontrol devrelerine ulaşmasını engeller.

Örneğin bir PLC 220V AC röleyi kontrol ettiğinde yük tarafındaki herhangi bir arıza veya anormal durum PLC veya mikrodenetleyiciyi doğrudan etkilemez.

Seviye Dönüşümü

Optokuplörler farklı voltaj seviyelerinde çalışan devreleri birbirine bağlayabilir; örneğin 3,3V mikrodenetleyici ve 24V endüstriyel kontrol sistemi. Farklı voltaj alanları arasında güvenilir sinyal iletişimi sağlarken elektrik izolasyonunu korur.

Gürültü Azaltma

Optokuplörler elektrik gürültüsü parazitlerini azaltır ve veri iletimi sırasında sinyal bütünlüğünü iyileştirir. LED ve ışığa duyarlı alıcı ile izole bir sinyal yolu oluşturarak gürültünün devreler arası geçmesini engeller ve daha güvenilir çalışma sağlar.

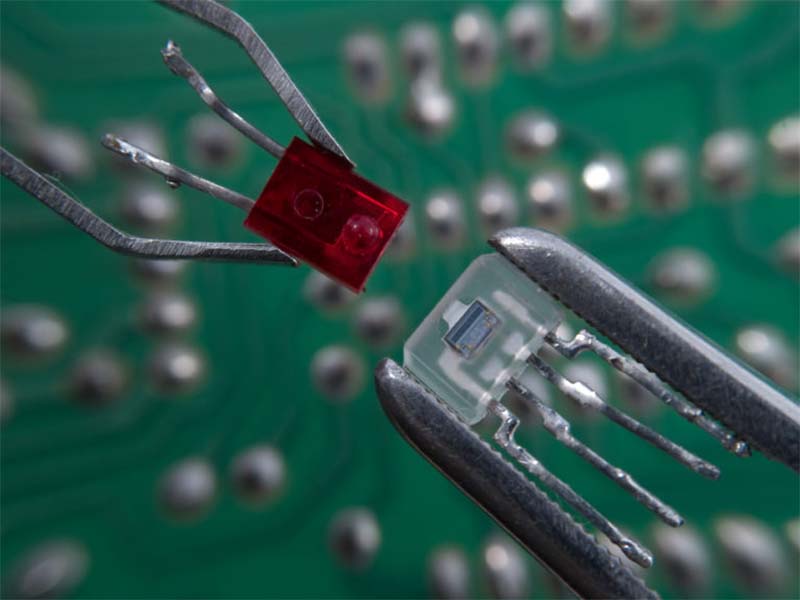

Optokuplörlerin Kullanım Alanları Nelerdir?

1. Endüstriyel Otomasyon

Optokuplörler PLC dijital giriş/çıkış modülleri, endüstriyel kontrol kartları, servo motor sürücü üniteleri, invertörler, endüstriyel röle sürücüleri ve uzak G/Ç modüllerinde yaygın kullanılır.

Elektrik izolasyonu sağlayarak optokuplörler yüksek voltaj parazitlerinin düşük voltaj kontrol sinyallerini etkilemesini engeller, ekipmanın voltaj yükselmelerine ve elektromanyetik parazitlere (EMI) dayanıklılığını artırır. Yüksek güç devrelerini hassas kontrol sistemlerinden izole ederek daha güvenli ve güvenilir endüstriyel çalışma sağlar.

2. Anahtarlamalı Güç Kaynakları (SMPS)

Optokuplörler flyback, forward ve LLC anahtarlamalı güç kaynakları, hızlı şarj cihazları, sunucu güç kaynakları ve endüstriyel güç sistemlerinde yaygın kullanılır.

İkincil taraf voltaj ve akım regülasyonu için izole geri besleme iletimi sağlar, birincil ve ikincil taraflar arasında yüksek-düşük voltaj izolasyonunu korur ve aşırı akım, aşırı voltaj uyarıları gibi koruma sinyallerini iletir. Bu, şebeke AC gerilimi ile düşük voltaj kontrol devreleri arasında güvenli izolasyonu garanti eder.

3. Mikrodenetleyici Arayüzleri

Optokuplörler MCU/mikrodenetleyici G/Ç izolasyonu, 3,3V/5V kontrolcülerin 24V endüstriyel sistemlerle arayüzü, farklı voltaj potansiyeline sahip devreler arası iletişim ve izole UART veya darbe sinyali iletimi için kullanılır.

Toprak döngüsü gürültüsünü ortadan kaldırır, kontrol çiplerini dış yüksek voltaj ve elektrostatik deşarjdan (ESD) korur ve sistem güvenilirliğini artırır.

4. Batarya Yönetim Sistemleri (BMS)

Enerji depolama batarya paketleri, elektrikli araç (EV) batarya sistemleri ve taşınabilir güç istasyonlarında optokuplörler yüksek voltaj batarya izleme sinyallerini, dengeleme kontrol sinyallerini ve şarj/deşarj koruma sinyallerini izole etmek için kullanılır.

Yüksek voltaj batarya paketleri ile düşük voltaj kontrol üniteleri arasında elektrik izolasyonu sağlar, ölçüm doğruluğunu artırırken sistem güvenliğini yükseltir.

5. Tıbbi Ekipmanlar

Optokuplörler hasta monitörleri, kan analiz cihazları, taşınabilir tıbbi cihazlar ve tıbbi güç kaynaklarında kullanılır.

Hastaya bağlı devreleri yüksek voltaj kaynaklarından ayırarak tıbbi güvenlik izolasyon gereksinimlerini karşılar ve kaçak akım riskini azaltır. Aynı zamanda elektromanyetik parazitleri en aza indirerek kararlı sinyal ölçümü ve tıbbi güvenlik standartlarına uyum sağlar.

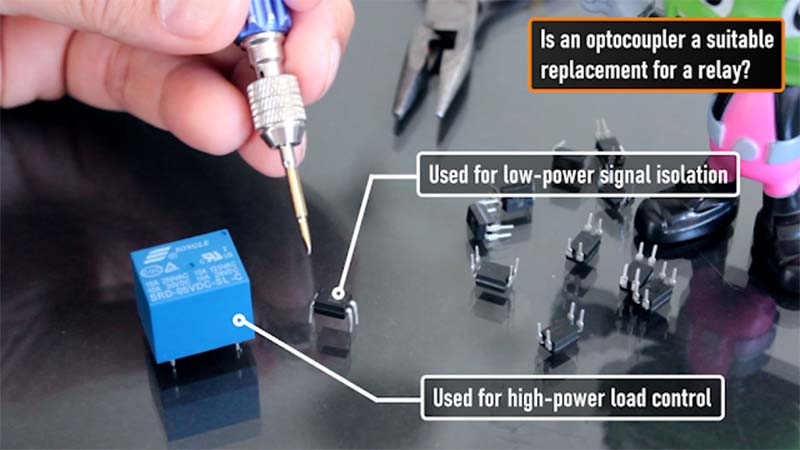

Optokuplör bir rölenin yerine geçebilir mi?

Optokuplörler rölelerin tam yerine geçmez. Her ikisi de kontrol ve yük devreleri arasında galvanik izolasyon sağlasa da optokuplörler sadece yarıiletken çıkış ile çok düşük akımlı yükleri desteklerken röleler metal kontaklar aracılığıyla büyük yüksek güç akımlarını yönetir.

Sadece düşük güç sinyal anahtarlaması için röle yerine optokuplör kullanılabilir. Yüksek akımlı AC/DC güç yükleri için röleler hala gereklidir ve optokuplör ile değiştirilemez.

Neden Transistör Yerine Optokuplör Kullanılır?

İki devre arasında tam elektrik izolasyonu

Optokuplör, giriş düşük voltaj kontrol tarafını ve çıkış yüksek voltaj güç tarafını ışık iletimi ile ayırır, yüksek voltaj, ani yükselmeler ve toprak döngüsü parazitlerini engeller. Normal bir transistör giriş ve çıkışta aynı toprak ve güç hattını paylaşır; yükten gelen yüksek voltaj veya gürültü kontrol devresine geri sızar ve MCU gibi hassas çipleri zarar verir.

Güçlü Parazit Engelleme Yeteneği

Gürültü, ortak mod voltajı veya toprak potansiyel farkı optik bariyerden geçemez. Transistörler fiziksel yarıiletken bağlantılar üzerinden elektrik ilettiği için elektromanyetik parazitler kontrol sinyallerini kolayca bozar.

Geniş Voltaj Uyum Aralığı

Optokuplörün giriş LED’si düşük mantık voltajlarında (1,8V/3,3V/5V) çalışırken çıkış tarafı tamamen farklı voltaj alanlarındaki devreleri (12V, 24V, şebeke AC) sürebilir. Transistörler ortak referans voltaj seviyeleri gerektirir ve izole voltaj sistemlerini güvenli bir şekilde geçemez.

Yüksek Voltaj ve AC Anahtarlama Senaryolarında Güvenli

Triak çıkışlı optokuplörler düşük voltaj mantığını doğrudan 110/220V AC şebekeden izole eder. Şebeke voltajını anahtarlamak için sıradan transistör kullanmak doğrudan elektrik bağlantısı nedeniyle ölümcül elektrik çarpması riski yaratır.

Toprak Döngüsü Akımlarını Ortadan Kaldırır

Farklı devre modüllerinin genellikle eşit olmayan toprak potansiyelleri vardır ve sinyalleri bozan dolaşan kaçak akım oluşturur. Optik izolasyon bu iletken yolu tamamen keser, transistörler bunu yapamaz.

Sinyal Geri Akışı Olmadan Basit Seviye Kaydırma İşlemi

Işık sinyali sadece tek yönlü iletir (giriş ışığı → çıkış iletimi), geri sinyal çapraz paraziti yoktur. Transistörler kontrol mantığını etkileyebilecek geri akım kaçaklığına izin verir.

Optokuplör ve Transistör Karşılaştırması

Optokuplör ve Transistör Nasıl Seçilir?

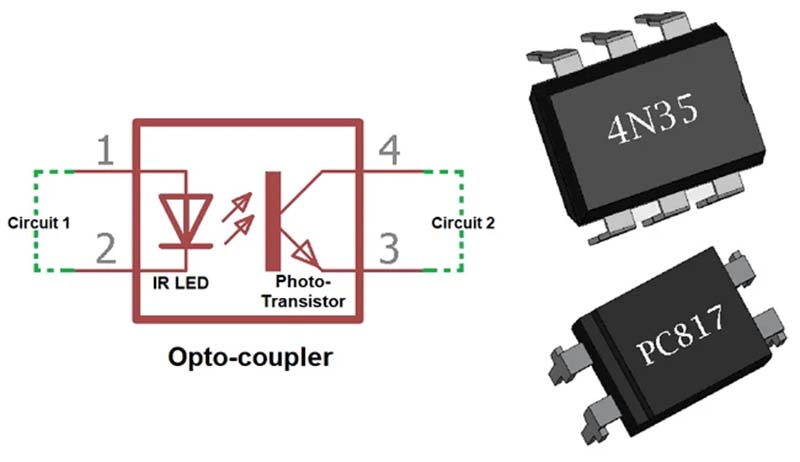

Piyasada geniş bir optokuplör yelpazesi mevcuttur, doğru bileşeni seçmek izolasyon voltajı, anahtarlama hızı, çıkış tipi ve uygulama gereksinimleri gibi faktörlere bağlıdır. Önde gelen üreticilerden onsemi, Vishay, Broadcom ve Toshiba’nın aşağıdaki optokuplör modelleri, güvenilirliği ve kanıtlanmış performansları nedeniyle endüstriyel kontrol, güç kaynakları, iletişim sistemleri ve güç elektroniğinde yaygın olarak kullanılmaktadır.

En İyi Optokuplör Tedarikçisi

Eastech, farklı elektronik tasarım ve üretim ihtiyaçlarını karşılamak için kapsamlı bir yarıiletken bileşen yelpazesi sunar. Optokuplörler, entegre devreler, bellek çipleri, transistörler ve diğer ayrık elemanlar ürün gamımızda mevcuttur. Güvenilir üreticilerle ortak çalışarak müşterilerimize güvenilir bileşen tedarik çözümleri sunuyoruz.

Özetle optokuplörler, farklı devreler arasında elektrik izolasyonu sağlayarak güvenilir sinyal iletimi sundukları için modern elektronik sistemlerde önemli bir rol oynar. Geleneksel anahtarlama bileşenleriyle karşılaştırıldığında izolasyon ve parazit koruması gereken projelerde birçok tasarımcı optokuplör tercih eder. Transistör yerine neden optokuplör kullanmanız gerektiğini bilmek hayati önem taşır; optokuplörler yüksek ve düşük voltaj devrelerini ayırır, parazitleri azaltır ve sistem genel güvenilirliğini artırır.
