Kapsamlı Kılavuz | Güç Elektroniğinde Kondansatörler

Kondansatörler ne için kullanılır? Elektronik devrelerde en temel ve yaygın olarak kullanılan pasif bileşenlerden biri olan kondansatörlerin çok çeşitli tipleri ve parametreleri bulunur. Filtreleme, enerji depolama, eşleştirme, voltaj stabilizasyonu ve birçok diğer devre senaryolarında yaygın olarak kullanılırlar. Doğru kondansatörü kolayca seçmek için sadece kapasitansa bakmak yeterli değildir; diğer önemli parametreler de dikkate alınmalıdır. Bu makale, kondansatörlerin temel bilgilerini açıklayarak hızlıca seçim becerilerini öğrenmenize yardımcı olacaktır.

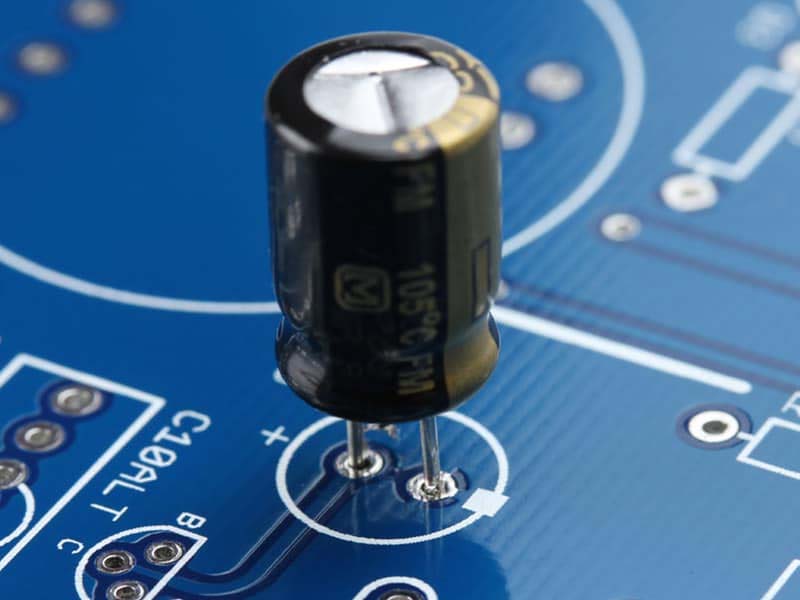

Kondansatörler ne için kullanılır?

Güç elektroniğindeki kondansatörler, elektrik yükünü depolayan ve serbest bırakan temel elektronik bileşenlerdir. Devrelerde çeşitli amaçlar için yaygın olarak kullanılırlar:

Enerji Depolama

Elektrik yükünü depolayın ve gerektiğinde hızla serbest bırakın, örneğin kamera flaşlarında ve güç yedekleme devrelerinde.

Güç Kaynağı Düzeltme & Filtreleme

Doğru akım güç kaynaklarında voltajı stabilize eder, voltaj dalgalanmalarını ve dalgalanma akımını azaltır, güç çıkışını sabit hale getirir.

Doğru Akımı Bloke Etme, Alternans Akımı Geçirme

Doğru akımı alternans akımından ayırın; AC sinyallerinin geçmesine izin verirken DC akışını bloke eder, genellikle ses ve sinyal eşleştirme devrelerinde kullanılır.

Frekans Seçimi & Ayarlama

Radyo ayarlama, osilatör devreleri ve frekans filtreleme için rezonans devreleri oluşturmak üzere indüktörlerle birlikte çalışır.

Gürültü Azaltma & Dekuplaj

Elektromanyetik paraziti ve devre gürültüsünü bastırır, ana kartlardaki ve çiçeklerdeki farklı devre modülleri arasındaki paraziti izole eder.

Zamanlama ve Gecikme

Zamanlayıcı, anahtar ve kontrol devrelerinde gecikme fonksiyonlarını gerçekleştirmek için şarj ve deşarj süresini kontrol edin.

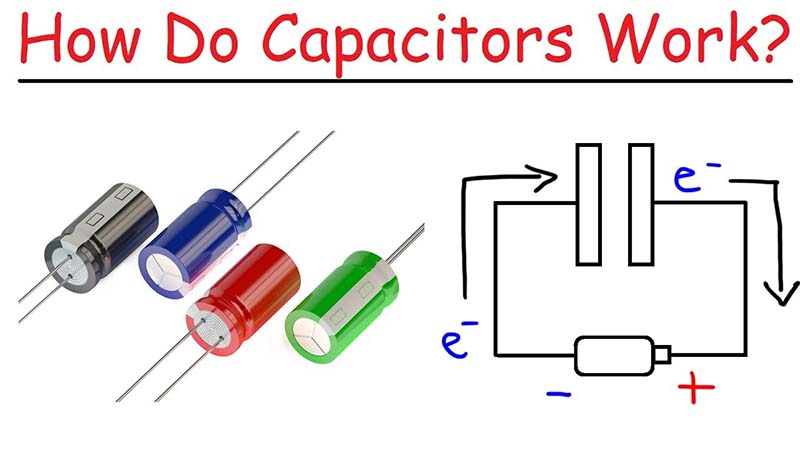

Kondansatör Nasıl Çalışır?

Temel Çalışma Prensibi

Bir kondansatör elektrik yükünü depolar, elektrik alanı oluşturur, DC'yi bloke eder ve AC'yi geçirir.

Şarj Olma Süreci

Bir kondansatör bir doğru akım kaynağına bağlandığında, kaynağın pozitif terminalinden gelen pozitif yükler bir plaka doğru hareket ederken, negatif yükler diğer plaka doğru hareket eder. Bu zıt yükler ortadaki yalıtkan dielektrik malzeme ile ayrılır ve birbirini nötralize edemez, bu nedenle iki plakanın yüzeylerinde düzgün bir şekilde birikirler.

Plakalar arasında bir elektrik alanı oluşur ve elektrik enerjisi elektrostatik alan enerjisi şeklinde depolanır. Normal koşullarda voltaj ne kadar yüksekse, plaka alanı ne kadar büyükse ve malzemenin dielektrik sabiti ne kadar yüksekse, kondansatör o kadar fazla yük depolayabilir.

Tutma Durumu

Şarj tamamlandıktan ve güç kaynağı kesildikten sonra, yalıtkan dielektrik yük sızmasını engeller. Plakalardaki yükler kararlı kalır ve plakalar arasındaki elektrik alanı korunur. Kondansatör böylece depolanan enerjiyi kararlı bir durumda tutar.

Deşarj Olma Süreci

İletken bir tel iki plakayı bağladığında kapalı bir devre oluşur. Plakalardaki pozitif ve negatif yükler hızla nötralize olur ve devreden yönlü olarak akar. Depolanan elektrik alan enerjisi akım olarak serbest bırakılır.

Deşarjdan sonra kondansatör orijinal şarj edilmemiş durumuna geri döner.

DC Blokajı & AC Geçişi

• DC'yi Bloke Eder: Bir kondansatör bir DC kaynağı tarafından şarj edildikten sonra yük akışı durur ve devre etkin olarak açık hale gelir. Doğru akım kondansatörden sürekli olarak geçemez.
• AC'yi Geçirir: Alternans akım büyüklüğü ve yönü sürekli değiştiği için kondansatör tekrarlayan şarj ve deşarj döngülerine maruz kalır. Devrede sürekli bir akım ortaya çıkar, sanki AC kondansatörden "geçiyor" gibi görünür.

Bir kondansatör, yalıtkan bir dielektrik ile ayrılmış iki plaka üzerinde zıt yükleri biriktirerek elektrik alanı oluşturarak elektrik enerjisini depolar. Bir DC kaynağı sadece bir kez şarj eder, ardından akım bloke edilirken, bir AC kaynağı voltaj değişikliği nedeniyle sürekli şarj ve deşarja neden olarak eşdeğer AC iletimini sağlar.

Kondansatörlerin Parametreleri ve Sınıflandırılması

• Kapasitans: Bir kondansatörün elektrik yükünü depolama yeteneğini gösterir. Değer ne kadar büyükse, o kadar fazla elektrik enerjisi depolayabilir. Yaygın birimler μF, nF ve pF'dir.
• Nominal Voltaj: Bir kondansatörün çalışma sırasında sürekli olarak dayanabileceği maksimum voltajdır. Bu değeri aşmak arızaya veya hasara neden olabilir.
• Polarite: Bazı kondansatörler kutupludur ve doğru pozitif ve negatif terminallerle bağlanmalıdır. Kutupsuz kondansatörler her yöne monte edilebilir.
• ESR (Eşdeğer Seri Direnç): Bir kondansatörün iç direncini temsil eder. Düşük ESR, daha az ısı üretimi ve genellikle daha iyi yüksek frekans performansı sağlar.
• Sızma Akımı: Bir kondansatör şarj edildikten sonra hala var olan küçük miktarda akım kaybıdır. Düşük sızma akımı, daha iyi yük tutma kapasitesi anlamına gelir.
• Tolerans: Gerçek kapasitans ile nominal değer arasındaki izin verilen sapmadır, örneğin ±10%.
• Çalışma Sıcaklık Aralığı: Kondansatörün güvenilir bir şekilde çalışabileceği sıcaklık aralığı. Daha geniş veya daha yüksek sıcaklık derecesi genellikle daha iyi güvenilirlik gösterir.
• Frekans Özellikleri: Bir kondansatörün farklı frekanslarda nasıl performans gösterdiğini açıklar. Farklı kondansatör tipleri farklı frekans aralıkları için uygundur.
• Dalgalanma Akımı: Bir kondansatörün zaman içinde dayanabileceği maksimum AC dalgalanma akımıdır. Bu sınırı aşmak aşırı ısınmaya ve yaşlanmaya neden olabilir.
• Sıcaklık Özellikleri: Kapasitansın sıcaklıkla nasıl değiştiği (örn: X7R, X5R, Y5V, NP0).
• Frekans Özellikleri: Farklı çalışma frekanslarında kapasitans ve empedansın değişimi.
• Ömür: Belirtilen sıcaklık ve koşullar altında bir kondansatörün beklenen kararlı çalışma süresidir, genellikle elektrolitik kondansatörleri tanımlamak için kullanılır.

Kapasitans

Kapasitans, bir kondansatörün elektrik yükünü depolama yeteneğini tanımlayan fiziksel bir niceliktir. Temel olarak bir kondansatörün tutabileceği elektrik alan enerjisi miktarını temsil eder.

Standart birim farad (F)'dır, ancak bu birim pratik devreler için çok büyüktür, bu nedenle gerçek uygulamalarda daha küçük türetilmiş birimler yaygın olarak kullanılır: mF, μF, nF ve pF.

Birim ilişkisi:
1 F = 10³ mF = 10⁶ μF = 10⁹ nF = 10¹² pF

Yüzey montajlı kondansatörler genellikle basitleştirilmiş işaretleme için sayısal kodlar kullanır. Örneğin 104 şu anlama gelir:
10 × 10⁴ pF = 100.000 pF = 0.1 μF

Kapasitans doğrudan devre fonksiyonunu belirler:

• Küçük değerler (pF, nF): genellikle yüksek frekans filtreleme, rezonans devreleri ve sinyal eşleştirme için kullanılır
• Daha büyük değerler (μF ve üstü): esas olarak güç filtreleme, enerji depolama ve dekupleme için kullanılır

Kapasitans ayrıca sıcaklık, çalışma frekansı ve DC bias voltajından etkilenir. Bu değişimler özellikle seramik kondansatörlerde belirgindir. Elektrolitik kondansatörlerde kapasitans yaşlanma nedeniyle kademeli olarak azalabilir.

Tolerans (Kapasitans Hassasiyeti)

Tolerans, bir kondansatörün gerçek kapasitansı ile nominal değeri arasındaki izin verilen sapmayı ifade eder, kapasitans sapması olarak da bilinir. Yüzde olarak ifade edilir.

Yaygın tolerans sınıfları şunlardır:

• Yüksek hassasiyet: ±1%
• Genel hassasiyet: ±5%
• Standart ticari: ±10%
• Ekonomik sınıf: ±20%
• Bazı eski veya düşük maliyetli seramik kondansatörler −20% ila +80% gibi asimetrik toleranslara sahip olabilir

Tolerans doğrudan devre stabilitesini etkiler. Rezonans devreleri, saat osilatörleri ve hassas sinyal örnekleme gibi hassas uygulamalarda düşük toleranslı hassas kondansatörler gereklidir. Genel güç filtreleme ve bypass dekupleme için ±10% veya ±20% genellikle yeterlidir.

Tolerans ayrıca dielektrik malzeme ile yakından ilişkilidir:

• NP0 / C0G seramik: yüksek hassasiyet, çok kararlı, düşük tolerans
• Y5V / Z5U seramik: büyük tolerans ve önemli sıcaklık sapması, sadece kritik olmayan uygulamalar için uygundur

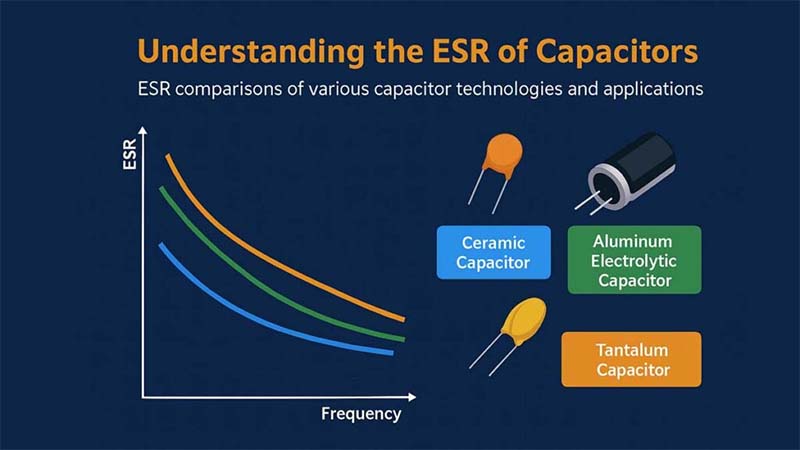

Kondansatörlerin ESR Değerini Anlama

Eşdeğer Seri Direnç (ESR), bir kondansatörün en önemli ancak genellikle gözden kaçan parametrelerinden biridir. İdeal kapasitans değeriyle seri olarak görünen küçük iç direnci temsil eder.

Bir Kondansatördeki ESR Nedir?

Basitçe ifade etmek gerekirse, ESR, alternatif akım geçtiğinde enerji kaybına neden olan kondansatör içindeki dirençli bileşendir. Kondansatörler enerji depolamak ve salmak için tasarlanmış olsa da, ESR'nin varlığı bu enerjinin bir kısmının ısı olarak dağılmasına neden olur.

Gerçek bir kondansatörü, küçük bir dirençle seri bağlı ideal bir kondansatör olarak düşünebilirsiniz – bu direnç ESR'dir.

ESR Neden Kondansatörler İçin Önemlidir?

Güç kaynağı devreleri: Yüksek ESR, daha fazla güç kaybına ve ısı oluşumuna yol açar.

Anahtarlamalı güç kaynakları (SMPS): ESR, dalgalanma voltajını ve genel çıkış stabilitesini etkiler.

Yüksek frekanslı uygulamalar: Küçük ESR değerleri bile sinyal bütünlüğünü bozabilir.

Bileşen ömrü: Daha yüksek ESR, ısı stresi nedeniyle genellikle daha hızlı yaşlanmaya yol açar.

ESR'yi Etkileyen Faktörler

Kondansatör türü: Elektrolitik kondansatörler genellikle seramik veya film kondansatörlerden daha yüksek ESR'ye sahiptir.

Frekans: ESR, çalışma frekansıyla değişir.

Sıcaklık: Birçok kondansatör türünde düşük sıcaklıklarda ESR artar.

Yaş: Kondansatörler zamanla bozuldukça ESR artma eğilimindedir.

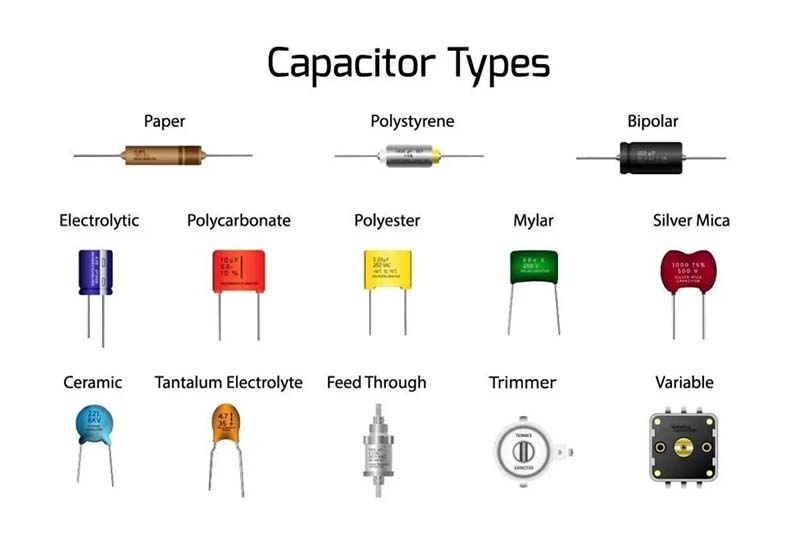

Farklı Güç Kondansatörü Türleri

Güç Film Kondansatörleri

Plastik film dielektrikten yapılmış, düşük kayıp, yüksek yalıtım, iyi frekans ve sıcaklık stabilitesine sahiptir. Güç faktörü düzeltme, harmonik filtreleme, invertör ve güç elektroniği devrelerinde yaygın olarak kullanılır.

Güç Elektrolitik Kondansatörleri

Alüminyum elektrolitik ve vidalı terminal büyük boyutlu elektrolitik tipleri içerir. Yüksek kapasitans, düşük maliyetli, endüstriyel güç kaynakları, invertörler ve dönüştürücülerde DC bar filtreleme, enerji depolama için kullanılır.

Seramik Güç Kondansatörleri

Yüksek voltajlı yüksek güçlü MLCC veya disk seramik tipler, iyi yüksek frekans performansı, düşük ESR. Yüksek voltajlı bypass, yüksek frekanslı filtreleme ve dalga emiliminde kullanılır.

Güvenlik Kondansatörleri (X & Y Kondansatörleri)

AC güç sistemlerinde EMI bastırma için özel olarak tasarlanmıştır. Hat-hat bastırma için X kondansatörler, hat-toprak paraziti için Y kondansatörler, ev aletleri ve güç ekipmanlarında yaygın olarak kullanılır.

Yağ Dolgulu Güç Kondansatörleri

Yalıtkan yağ ile doldurulmuş metal gövde, yüksek voltaj ve büyük kapasitans, güçlü ısı dağılımı ve patlamaya dayanıklı performans. Yüksek voltajlı şebeke reaktif güç kompanzasyonu ve endüstriyel yüksek voltajlı ekipmanlarda kullanılır.

Süper Kondansatörler / Ultra Kondansatörler

Ultra yüksek enerji depolama kapasitesi, hızlı şarj ve deşarj. Endüstriyel ve otomotiv sistemlerinde güç yedeklemesi, tepe güç kompanzasyonu ve enerji geri kazanımı için kullanılır.

Kondansatör Paketleme Türleri

Delikli Montaj Paketi (Through-Hole)

Kondansatörler, ayaklarını PCB deliklerine sokarak ve lehimleyerek monte edilir. Yüksek mekanik dayanıma sahiptir ve güç devreleri, elektrolitik kondansatörler ve endüstriyel ekipmanlarda yaygın olarak kullanılır.

Radyal Paket

Her iki ayak da kondansatörün aynı tarafında bulunur. Alüminyum elektrolitik ve seramik kondansatörlerde sık görülür.

Aksoyal Paket

İki ayak bileşenin karşıt uçlarında konumlanır. Eski devrelerde ve özel montaj ortamlarında kullanılır.

Yüzey Montajlı Cihaz (SMD/SMT)

Otomatik montaj ve yüksek yoğunluklu devre düzenlemeleri için tasarlanmıştır, tüketici elektroniği, telekomünikasyon ve otomotiv elektroniğinde yaygın olarak kullanılır. Yaygın türler: MLCC çok katlı seramik, tantal, SMD alüminyum elektrolitik ve film kondansatörlerdir.

Vidalı Terminal Paketi

Yüksek kapasitans ve yüksek akım uygulamalarında kullanılır. Mükemmel ısı dağılımı ve stabilite sağlar, endüstriyel güç kaynakları ve frekans dönüştürme ekipmanlarında bulunur.

Snap-in Paketi

Kolay kurulum ve güvenli sabitleme. Yüksek güçlü güç kaynakları, UPS sistemleri ve enerji depolama cihazlarında yaygın olarak kullanılır.

Güç Modülü Paketi

Yüksek güç uygulamaları için özel olarak tasarlanmıştır, düşük kayıp ve yüksek voltaj direnci. Yenilenebilir enerji sistemleri, invertörler, elektrikli araçlar, IGBT modülleri ve yüksek frekanslı invertör sistemlerinde kullanılır.

DIP Paketi

Basit yapı, kurulumu kolay. Film kondansatörleri, güvenlik kondansatörleri ve diğer geleneksel elektronik bileşenler için kullanılır.

Silindirik (Kutu Tipi) Paket

Genellikle alüminyum elektrolitik kondansatörler ve süper kondansatörler için kullanılır. Büyük kapasitans ve iyi ısı dağılımı sağlar.

Kutu Tipi Paket

Mükemmel yalıtım ve yüksek stabilite sağlar. Film kondansatörleri ve EMI filtreleme devrelerinde kullanılır.

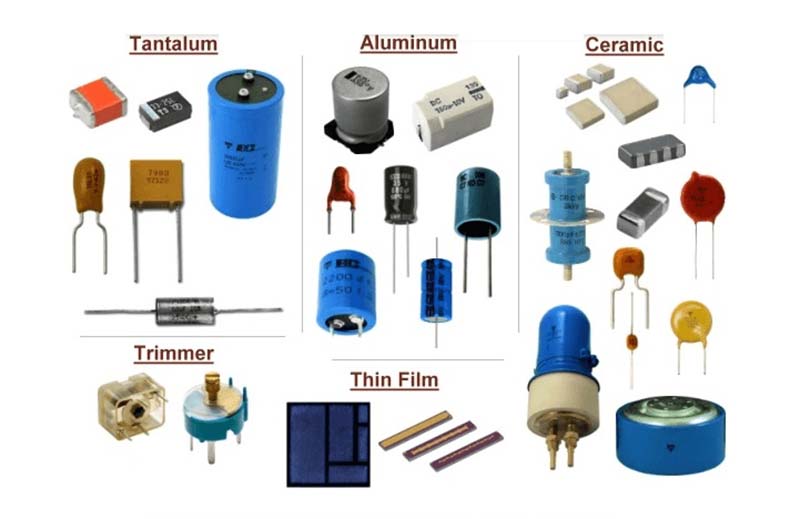

Bir Devre İçin Doğru Kondansatör Nasıl Seçilir?

2026'da doğru kondansatörü seçmek, elektriksel performans, güvenilirlik gereksinimleri ve yapay zeka güç kaynakları, elektrikli araç elektroniği ve gelişmiş endüstriyel ekipmanlar gibi yüksek frekanslı ve yüksek verimli sistemlerin artan talepleri arasında denge kurmaya bağlıdır.

1. Kapasitans ve voltaj değeri. Kondansatör, gerekli enerji depolamayı karşılamalı ve özellikle voltaj dalgalanmalarının yaygın olduğu güç dönüşümü ve otomotiv sistemlerinde yeterli marjla maksimum devre voltajına dayanmalıdır.

2. Dielektrik türü. Seramik kondansatörler (MLCC) yüksek frekanslı bypass ve kompakt tasarımlar için yaygın olarak kullanılırken, film kondansatörler yüksek stabilite, düşük kayıp ve güç elektroniği için tercih edilir. Elektrolitik kondansatörler hala güç kaynaklarında toplu enerji depolama için gereklidir, ancak dalga akımı ve ömür kısıtlamaları için dikkatli bir şekilde seçilmelidirler.

3. Sıcaklık ve güvenilirlik 2026 uygulamalarında giderek daha önemlidir. Otomotiv ve endüstriyel sistemler genellikle geniş sıcaklık aralıkları (-55°C ila 125°C veya daha yüksek) ve sürekli yük altında uzun çalışma ömrü için derecelendirilmiş bileşenler gerektirir.

4. Eşdeğer seri direnç (ESR) ve eşdeğer seri endüktans (ESL) yüksek hızlı devreler için kritik öneme sahiptir. Düşük ESR'li kondansatörler, verimliliği artırmak ve ısı oluşumunu azaltmak için anahtarlamalı güç kaynakları ve DC-DC dönüştürücülerde tercih edilir.

5. Fiziksel boyut ve paketleme, özellikle kompakt elektroniği ve yüksek yoğunluklu PCB düzenlemelerinde. Yüzey montajlı (SMD) bileşenler modern tasarımlarda hakimdir, delikli ve vidalı terminal kondansatörler hala yüksek güçlü veya endüstriyel ortamlarda kullanılır.

Son olarak, EMI bastırma, güvenlik sertifikasyonu (X/Y kondansatörleri) ve dalga akımı yönetimi gibi uygulamaya özel gereksinimler son seçimi yönlendirmelidir. Modern sistemlerde doğru kondansatörü seçmek sadece kapasitans değeriyle değil, performans, dayanıklılık ve sistem seviyesi verimliliğini optimize etmekle ilgilidir.
