Dijital ve analog entegre devreler - fark nedir?

Modern elektronikte dijital ve analog entegre devreler gibi farklı entegre devre türleri bulunur. Dijital entegre devre nedir ve gerçek uygulamalarda kullanılan analog çözümlerden nasıl farklıdır? Bu makale dijital ve analog entegre devre kavramlarını inceler, işlevlerini açıklar ve pratik kullanım alanlarında analog IC ile dijital IC arasındaki farkı vurgular. Ayrıca ADC ve DAC’yi tanıtıp modern sistemlerde dijital ve analog entegre devrelere sahip elektronik bileşenlerin birlikte nasıl çalıştığını göstereceğiz.

Dijital ve Analog Entegre Devre

Dijital sinyal entegre devreleri ve analog sinyal entegre devreleri, sinyal işleme mekanizmaları ve pratik işlevsel yönleriyle temel olarak ayrılan iki ana yarıiletken çip kategorisidir.

Dijital Entegre Devre Nedir?

Dijital entegre devre (dijital IC), tek bir substrat üzerinde çok sayıda transistör ve mantık bileşeni bütünleştirerek ikili dijital sinyalleri (0 ve 1) işleyen yarıiletken bir çiptir. Yüksek ve düşük voltaj seviyelerini kullanarak mantık işlemleri, veri işleme ve kontrol fonksiyonları gerçekleştirir ve modern dijital elektronik sistemlerinin çekirdeğini oluşturur.

Uygulama alanları bilgisayarlar, akıllı telefonlar, iletişim ekipmanları, otomotiv elektroniği, endüstriyel kontrol sistemleri ile CPU’lar, bellek çipleri, mikrodenetleyiciler ve dijital kontrol devreleri gibi çeşitli akıllı cihazlardır.

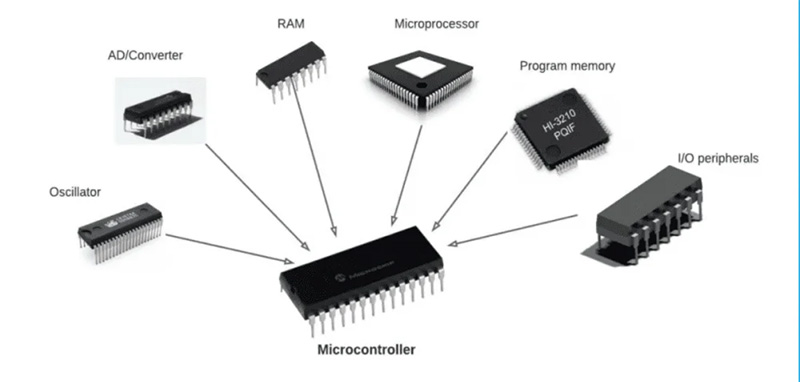

Mikroişlemci (CPU IC): Bilgisayar veya gömülü sistemin merkezi işlem birimidir; komutların yürütülmesi, aritmetik ve mantık işlemlerinin yapılması ile sistemin genel çalışmasının kontrolünden sorumludur.

Mikrodenetleyici (MCU IC): Tek bir çip üzerinde CPU, bellek ve çevresel arayüzleri birleştiren entegre bir çiptir. Ev aletleri, otomotiv elektroniği ve endüstriyel otomasyon sistemleri gibi gömülü kontrol uygulamaları için tasarlanmıştır.

Rastgele Erişim Belleği (RAM IC): Çalışma sırasında verileri ve program komutlarını geçici olarak depolamak için kullanılan yüksek hızlı geçici bellek çipidir.

Salt Okunur Bellek / Flash Bellek (ROM / Flash IC): Firmware, başlangıç programları veya sistem verilerini kalıcı olarak depolamak için kullanılan kalıcı bellek çipidir.

Mantık Kapısı IC’si (ör. 74 serisi IC’ler): VE, VEYA, DEĞİL, VE-DEĞİL, VEYA-DEĞİL gibi temel dijital mantık fonksiyonları içerir. Bu çipler daha karmaşık dijital sistemler oluşturmak için temel yapı taşları olarak kullanılır.

Alan Programlanabilir Kapı Dizisi (FPGA IC): Üretildikten sonra özel donanım mantığı uygulamak üzere programlanabilen esnek dijital bir çiptir. Yüksek hızlı paralel işleme, prototipleme ve özel hesaplama görevlerinde yaygın kullanılır.

Uygulamaya Özel Entegre Devre (ASIC): Belirli bir uygulama için özel tasarlanıp optimize edilmiş, çok yüksek performans ve enerji verimliliği sunan çiptir. Telekomünikasyon, kripto para madenciliği ve yapay zeka hızlandırmasında yaygın kullanılır.

Dijital Sinyal İşlemcisi (DSP IC): Ses, görüntü ve iletişim verileri gibi dijital sinyallerin gerçek zamanlı işlenmesi için tasarlanmış özel işlemcidir; filtreleme, sıkıştırma ve dönüştürme gibi hızlı matematiksel işlemler gerçekleştirir.

Arayüz IC’si (ör. USB, Ethernet Denetleyici IC’si): Standart protokoller uygulayarak dijital sistemler arası veri iletişimini yönetir, cihazlar ve ağlar arasında güvenilir ve verimli veri aktarımı sağlar.

Analog Entegre Devre Nedir?

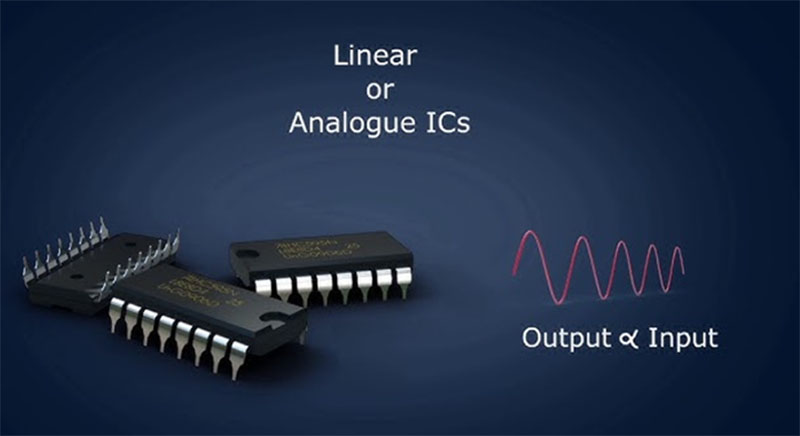

Analog entegre devre (analog IC), zaman içinde yumuşak bir şekilde değişen voltaj veya akım gibi sürekli (ikili olmayan) sinyalleri işlemek için elektronik bileşenleri bütünleştiren yarıiletken bir çiptir. Analog sinyallerin dalga formu özelliklerini koruyarak yükseltme, filtreleme, regüle etme veya dönüştürme işlemlerinde kullanılır.

Uygulama alanları ses yükselticileri, güç yönetim devreleri, sensör sinyal koşullandırma, radyo frekans (RF) sistemleri ve iletişim cihazlarıdır.

Operasyonel Yükseltici (Op-Amp IC): Zayıf analog sinyalleri çok yüksek kazançla yükseltir, analog sinyal işlemede temel bileşendir. Harici direnç ve kondansatör eklenmesiyle filtreleme, integral alma, türev alma, toplama/çıkarma ve sinyal karşılaştırma da yapabilir; sensör arayüzleri ve ses işleme devrelerinde yaygın kullanılır.

Güç Yönetimi IC’si (PMIC): Elektronik sistemlerde güç dağılımı ve dönüşümünü yönetir. Genellikle birden fazla regüle çıkış, voltaj regülasyonu, şarj kontrolü ve enerji verimliliği yönetim fonksiyonlarını bütünleştirir; CPU, bellek ve çevresel cihazlara kararlı ve verimli güç beslemesi sağlar.

Düşük Düşüm Regülatörü (LDO Regülatör IC’si): Yüksek giriş voltajını kararlı düşük çıkış voltajına dönüştürür. Basit yapısı, düşük gürültüsü ve hızlı geçici yanıtı ile gürültüye hassas analog devreler ve RF modüllerinin beslemesinde sık kullanılır.

Anahtarlamalı Güç Kaynağı Denetleyicisi (SMPS Denetleyici IC’si): Güç anahtarlama elemanlarını yüksek frekansta çalışacak şekilde kontrol eder; düşürme, yükseltme veya ters çevirme gibi yüksek verimli voltaj dönüşümü sağlar. Yüksek verim ve yüksek güç kapasitesi gerektiren güç sistemlerinde yaygındır.

Ses Güç Yükseltici IC’si: Düşük seviyeli ses sinyallerini hoparlörleri sürecek düzeye yükseltir. Düşük bozulma, yüksek aslına uygunluk ve iyi gürültü bağışıklığı özellikleriyle ses sistemleri, cep telefonları ve multimedya cihazlarında kullanılır.

Enstrümental Yükseltici IC’si: Zayıf diferansiyel sinyal yükseltmesi için tasarlanır, çok yüksek giriş empedansı ve mükemmel ortak mod reddetme oranına (CMRR) sahiptir; gürültülü ortamlarda hassas sinyal alımı sağlar. Tıbbi cihazlar ve endüstriyel ölçüm sistemlerinde yaygındır.

Analog Çarpıcı IC’si: İki analog giriş sinyalini çarparak çarpımlarıyla orantılı bir çıkış üretir. Modülasyon/demodülasyon, sinyal işleme ve otomatik kazanç kontrol devrelerinde kullanılır.

Karşılaştırıcı IC’si: İki analog giriş voltajını karşılaştırıp buna uygun yüksek veya düşük dijital sinyal verir. Eşik algılama, aşırı voltaj koruması ve dalga formu şekillendirme uygulamalarında yaygındır.

Analog ve dijital entegre devreler arasındaki fark nedir?

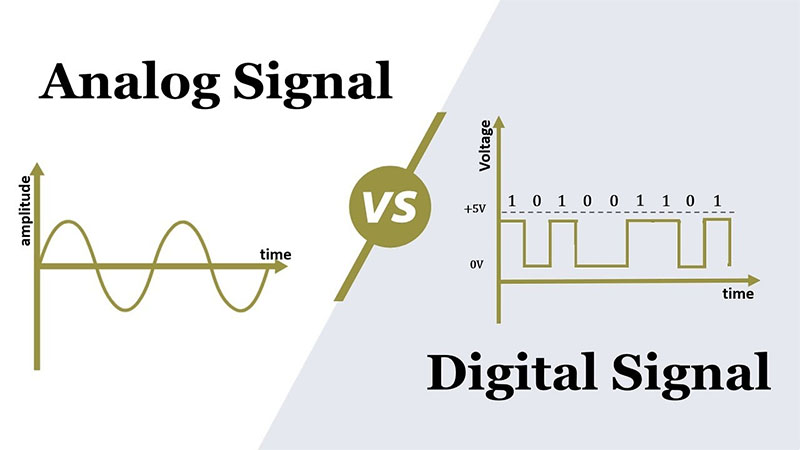

Analog entegre devreler, gerçek dünya fiziksel olaylarını yansıtan sürekli elektrik sinyallerini işlemek için tasarlanmıştır. Ses, ışık, sıcaklık, basınç ve gerilim gibi doğal sinyaller ani kesintiler olmadan yumuşak ve sürekli değişir. Analog IC'ler bu kesintisiz analog sinyalleri yüksek hassasiyetle yakalayabilir, yükseltebilir, filtreleyebilir, dönüştürebilir ve stabilize edebilir. Analog entegre devrelerin görevi, gerçek zamanlı fiziksel sinyal verilerini algılamak, ayarlamak ve iletmek, doğal sinyallerin kademeli değişimlerine uyum sağlamaktır. Yaygın uygulamalar arasında ses yükselticileri, sensör sinyal işlemcileri, güç yönetimi çipleri ve iletişim cihazlarındaki radyo frekansı (RF) devreleri yer alır.

Bunun aksine dijital entegre devreler yalnızca iki sabit durumdan oluşan ayrık ikili sinyalleri işler: 0 (düşük gerilim/kapalı) ve 1 (yüksek gerilim/açık). Sonsuz değişken değerlere sahip analog sinyallerin aksine dijital sinyaller parçalı ve standardize edilmiştir, belirsiz ara durumları ortadan kaldırır. Dijital IC'lerin temel rolü ikili kurallara dayalı mantıksal yargı, aritmetik hesaplama, veri depolama ve sinyal kodlama/kod çözme işlemlerini gerçekleştirmektir. Ultra yüksek kararlılık ve parazit bağışıklığı ile dijital verileri işleme, analiz etme ve iletmede üstün performans gösterirler. Tipik uygulamalar bilgisayarlar, akıllı telefonlar ve dijital kontrol sistemlerinde kullanılan mikroişlemciler, bellek çipleri, mantık kontrol üniteleri ve dijital sinyal işlemcilerini kapsar.

ADC ve DAC nedir?

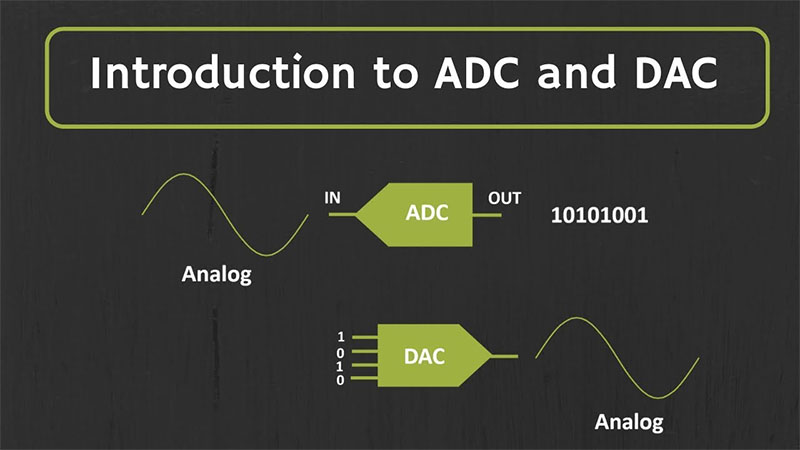

ADC (Analog-Dijital Dönüştürücü), sürekli analog bir sinyali (gerilim, ses veya sıcaklık gibi) dijital bir sinyale (ikili veri: 0 ve 1) çeviren elektronik devre veya entegre çiptir; böylece mikrodenetleyiciler veya işlemciler gibi dijital sistemler tarafından işlenebilir.

DAC (Dijital-Analog Dönüştürücü) tam tersi çalışır: ikili sinyaller olan dijital verileri hoparlör, motor veya ekran sistemleri gibi gerçek dünya çıkışlarını sürmek için gerilim veya akım şeklinde sürekli analog sinyale geri dönüştürür.

ADC ve DAC hayati öneme sahiptir çünkü ses, sıcaklık, ışık gibi gerçek fiziksel sinyaller sürekli analog sinyallerdir, oysa modern elektronik sistemler büyük ölçüde işleme için dijital devrelere dayanır. ADC bu analog sinyalleri çiplerin hesaplama, depolama ve mantık işlemleri yapabilmesi için dijital veriye çevirir. DAC ise işlenmiş dijital verileri analog sinyale geri dönüştürerek cihazların hoparlör, motor veya diğer fiziksel aktüatörleri sürmesini sağlar. Birlikte analog fiziksel dünya ile dijital elektronik sistemler arasında kritik bir köprü oluştururlar ve modern elektroniğin ortamı algılamasını, işlemesini ve kontrol etmesini mümkün kılarlar.

Nasıl Çalışır? Dijital ve Analog Entegre Devreli Elektronik Sistemler

Modern elektronik sistemlerde analog ve dijital entegre devreler birlikte çalışarak gerçek dünya ile dijital işleme arasında bağlantı kurar.

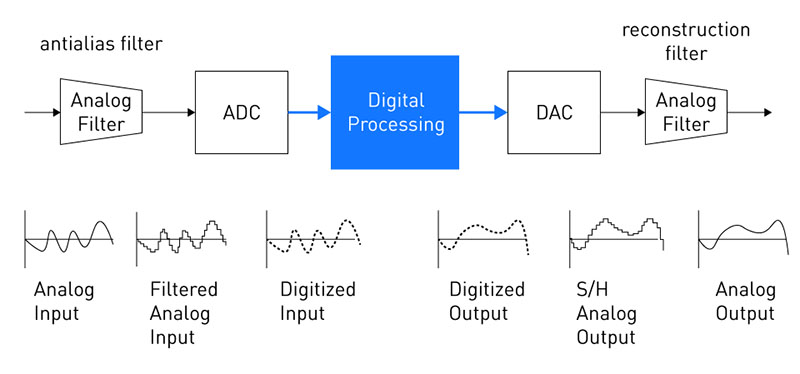

Gerçek dünyadaki ses, sıcaklık, ışık, basınç gibi çoğu fiziksel sinyal analog sinyaldir. Analog entegre devre bu sinyalleri ilk olarak yükseltme, filtreleme veya koşullandırma ile işler, kullanılabilir ve hassas hale getirir. Ayrıca ADC kullanarak dijital forma da çevirebilir.

Dönüştürme işlemi bittikten sonra dijital entegre devre devreye girer. Verileri ikili mantık ile hesaplama, kontrol, depolama veya iletişim görevleri için işler.

İşleme sonrası çıkışın fiziksel dünya ile etkileşmesi gerekiyorsa (örneğin hoparlörden ses veya motor kontrolü), DAC ve analog IC'ler dijital sinyalleri tekrar sürekli analog forma çevirir.

Özetle analog IC'ler gerçek dünya ile arayüz oluşturur, dijital IC'ler hesaplama ve karar verme işlemlerini yapar ve elektronik sistemlerde sinyal dönüşümü üzerinden sürekli iş birliği yaparlar.

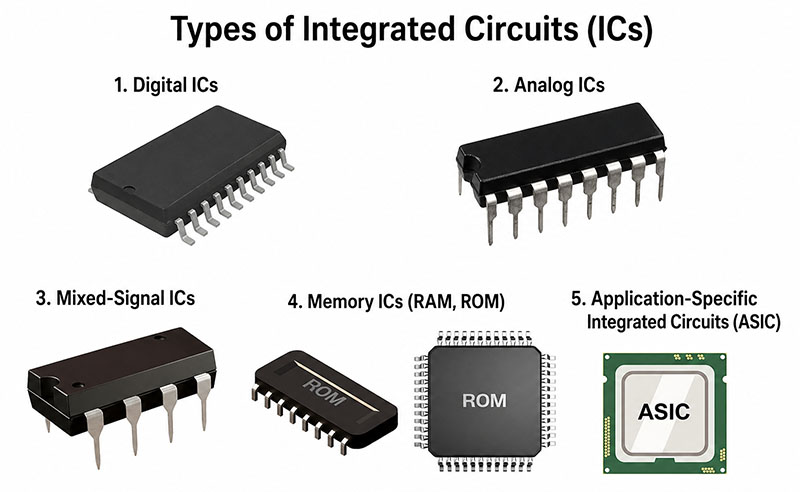

En İyi Analog-Dijital Dönüştürücü IC Önerileri

1. Texas Instruments – ADS1256

ADS1256, ultra yüksek hassasiyetli düşük frekans sinyal toplama için tasarlanmış 24 bit delta-sigma ADC'dir. Son derece düşük parazit ve yüksek çözünürlük sunarak hassas ölçüm sistemleri için idealdir. Tipik uygulamalar arasında endüstriyel tartım sistemleri, tıbbi cihazlar ve yüksek hassasiyetli sensör arayüzleri bulunur.

2. Analog Devices – AD7606

AD7606, birden fazla analog girişi eş zamanlı yakalayabilen 16 bit 8 kanallı eş zamanlı örneklemeli ADC'dir. Sağlam endüstri ortamları için yüksek parazit bağışıklığı ve kararlı performans ile tasarlanmıştır. Güç izleme, motor kontrolü ve çok kanallı veri toplama sistemlerinde yaygın kullanılır.

3. Texas Instruments – ADS1115

ADS1115, entegre programlanabilir kazanç yükselticisine sahip yaygın kullanılan 16 bit I²C ADC'dir; basit entegrasyon ve esnek sinyal koşullandırma sunar. Kolay kullanımı ve düşük güç tüketimi ile gömülü sistemlerde popülerdir. IoT cihazları, Arduino tabanlı projeler ve sensör veri toplama yaygın kullanım alanlarıdır.

4. Microchip – MCP3208

MCP3208, SPI arayüzlü 12 bit 8 kanallı SAR ADC'dir ve çok kanallı veri toplama için maliyet avantajlı çözüm sunar. Genel amaçlı gömülü uygulamalar için iyi performans sağlar. Mikrodenetleyici sistemleri, endüstri izleme ve hobi elektronik projelerinde sık kullanılır.

5. STMicroelectronics – STM32 Dahili ADC (örnek: STM32F4 serisi)

Birçok STM32 mikrodenetleyici, harici çip olmadan doğrudan analog sinyal toplama imkanı veren çok kanallı dahili 12 bit ADC içerir. Orta hız örneklemeyi destekler ve MCU çevre birimleriyle sıkı entegrasyon sağlar. Gömülü kontrol sistemleri, IoT cihazları ve akıllı sensörlerde geniş kullanım görür.

6. Maxim Integrated (ADI) – MAX11613

MAX11613, düşük güçlü taşınabilir ve bataryalı sistemler için tasarlanmış 12 bit çok kanallı SAR ADC'dir. I²C arayüzüne sahiptir ve mikrodenetleyicilerle kolay entegre edilir. Taşınabilir tıbbi cihazlar, el aletleri ve endüstri izleme ekipmanlarında kullanılır.

7. NXP Semiconductors – PCF8591

PCF8591, I²C arayüzlü 8 bit ADC/DAC kombo çiptir ve düşük maliyetli sistemlerde temel analog sinyal dönüşümü sağlar. Çözünürlüğü sınırlı olsa da basit gömülü uygulamalarda çok kullanılır. Eğitim kitleri, temel sensör okuma ve düşük maliyetli kontrol sistemleri tipik kullanım alanlarıdır.

8. Renesas Electronics – ISL267450

ISL267450, endüstri ve hassas ölçüm uygulamaları için geliştirilmiş 16 bit SAR ADC'dir. Zor koşullarda iyi doğruluk, düşük parazit ve kararlı performans sunar. Fabrika otomasyonu, ölçüm cihazları ve endüstri kontrol sistemlerinde yaygındır.

En İyi DAC Entegre Devre Kılavuzu

1. Texas Instruments – DAC8562

DAC8562, yüksek hassasiyetli analog çıkış üretimi için tasarlanmış 16 bit çift kanallı hassas DAC'dir. Mükemmel doğrusallık ve düşük parazit performansı sunarak endüstri kontrol ve ölçüm sistemlerine uygundur. Programlanabilir gerilim kaynakları, kalibrasyon ekipmanları ve sensör uyarma devrelerinde geniş kullanılır.

2. Analog Devices – AD5686

AD5686, yüksek hassasiyet ve düşük kayma performansı sunan 16 bit dört kanallı nanoDAC+ cihazıdır. Kompakt yapıda birden fazla çıkış kanalı destekler ve eş zamanlı analog kontrol gerektiren sistemler için idealdir. Otomatik test ekipmanları, proses kontrolü ve çok kanallı endüstri sistemleri ana kullanım alanlarıdır.

3. Microchip – MCP4728

MCP4728, çıkış değerlerini depolamak için dahili EEPROM'a sahip I²C arayüzlü düşük güçlü 12 bit dört kanallı DAC'dir. Gömülü sistemlere kolay entegre edilir ve esnek analog gerilim çıkış kontrolü sağlar. Taşınabilir cihazlar, sensör kalibrasyonu ve mikrodenetleyici tabanlı kontrol sistemlerinde yaygındır.

4. Maxim Integrated (ADI) – MAX5216

MAX5216, ultra düşük parazitli yüksek hassasiyetli gerilim çıkışı için tasarlanmış 16 bit tek kanallı DAC'dir. Mükemmel kararlılık ve doğruluk sunarak endüstri ve tıbbi uygulamalara uygundur. Programlanabilir güç kaynakları, kalibrasyon sistemleri ve hassas ölçüm cihazlarında kullanılır.

5. STMicroelectronics – DAC80501

DAC80501, SPI arayüzlü ve düşük güç tüketimli 16 bit tek kanallı hassas DAC'dir. İyi doğrusal performans ile kararlı analog çıkış verir ve kompakt gömülü sistemlere uygundur. Endüstri otomasyonu, kontrol döngüleri ve taşınabilir ölçüm cihazlarında sık kullanılır.

6. NXP Semiconductors – PCF8591 (DAC fonksiyonu mevcut)

PCF8591, I²C arayüzlü 8 bit ADC/DAC kombo çiptir; giriş dönüşümü yanında temel analog çıkış fonksiyonu sunar. Çözünürlüğü kısıtlı olsa da basit kontrol sistemleri ve eğitim projelerinde yaygındır. Temel sinyal üretimi ve düşük maliyetli gömülü kontrol sistemleri tipik kullanım alanlarıdır.

7. Analog Devices – AD5628

AD5628, tek kompakt cihazda birden fazla çıkış sunan 12 bit sekiz kanallı DAC'dir. İyi doğruluk ve düşük güç tüketimi sağlayarak çok kanallı analog kontrol sistemlerine uygundur. Endüstri otomasyonu, ölçüm cihazları ve çok eksenli kontrol sistemlerinde geniş kullanım görür.

8. Texas Instruments – DAC70501

DAC70501, düşük güç ve yüksek hassasiyetli analog çıkış için tasarlanmış 14 bit hassas DAC'dir. Minimum parazit ile kararlı performans verir, taşınabilir ve endüstri uygulamalarına uygundur. Sensör kalibrasyonu, sinyal üretimi ve hassas kontrol sistemlerinde kullanılır.

Eastech, endüstriyel kontrol, iletişim ekipmanları ve tüketici elektroniği ihtiyaçlarını karşılayacak şekilde ADC, DAC, güç yönetimi IC'leri, MCU'lar ile çeşitli arayüz ve bellek cihazlarını içeren geniş analog ve dijital entegre devre yelpazesi sunar. Kararlı tedarik zinciri ve çok markalı kanal kaynaklarımıza dayanarak müşterilere maliyet avantajlı tek noktadan elektronik bileşen çözümleri sunuyoruz.

Özet: Elektronikteki dijital ve analog entegre devreler üç ana segmente ayrılır. Yüksek performanslı modeller endüstri ve hassas ölçüm hedeflidir; parazit düşüklüğü, yüksek çözünürlük ve üstün kararlılık ile ölçüm cihazları, güç izleme ve hassas sensörler için üretilir. Gömülü ve tüketici elektroniği için genel amaçlı çipler düşük güç, kolay entegrasyon ve maliyet verimliliğine öncelik verir; IoT donanımları, taşınabilir cihazlar ve temel kontrol sistemlerine hizmet eder. Yüksek hızlı RF dönüştürücüler, geniş bant sinyal işleme için ultra yüksek örnekleme oranlarıyla iletişim ve radyo frekans sistemlerine hitap eder. Sektör, hassasiyet, hız ve güç tüketiminde dengeli performans yanında çok kanallı entegrasyon ve sistem seviyesi çözüm geliştirilmesi yönünde ilerliyor.
