Atalet Ölçüm Birimleri nelerdir?

Ataletsel Ölçüm Birimleri nelerdir? Bir Ataletsel Ölçüm Birimi (IMU), jiroskoplar, ivmeölçerler, manyetometreler ve basınç sensörleri dahil yüksek hassasiyetli çok eksenli sensörlerden oluşan entegre bir sistemdir. Jiroskoplardan gelen üç eksenli açısal hızı, üç eksenli doğrusal ivme verileriyle birleştirerek üç boyutlu uzayda hareketin hassas ölçümünü sağlar. Bağımsız bir ivmeölçerden farklı olarak, IMU hem doğrusal hem de dönme hareketi algılama yetenekleri sunar. Çok serbestlik dereceli verilerin güvenilir şekilde alınması ve işlenmesi sayesinde, karmaşık dinamik ortamlarda bile istikrarlı, sürekli ve kapsamlı hareket bilgileri sağlar - bu da onu İHA'lar için en iyi ataletsel ölçüm birimini seçerken önemli bir faktör haline getirir.

MEMS Ataletsel Ölçüm Birimleri Nasıl Çalışır?

Bir IMU'nun özü, Newton'un hareket yasalarının uygulanmasıdır. GPS sinyallerine veya baz istasyonlarına bağlı değildir; bunun yerine dahili sensörlerinin fiziksel değişiklikleri aracılığıyla hız ve yön değişikliklerini algılar. Bu "özerklik", yeraltı garajları, tüneller veya derin deniz gibi ortamlarda onu vazgeçilmez kılar.

İvmeölçer (Doğrusal Hareket Algılama)

Bir ivmeölçerin içinde genellikle kapasitif plakalar arasında asılı küçük bir "kanıt kütlesi" bulunur. Bir nesne hareket ettiğinde veya hızını değiştirdiğinde, atalet kütlenin yer değiştirmesine neden olarak kapasitans değerini değiştirir. Bu değişikliği ölçerek IMU, X, Y ve Z eksenleri boyunca doğrusal ivmeyi algılayabilir.

Jiroskop (Dönme Hareketi Algılama)

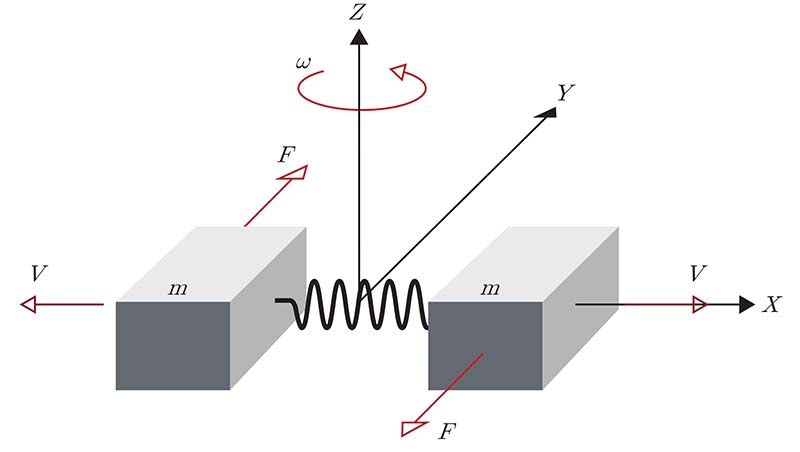

Jiroskoplar "Koriolis kuvveti" ilkesini kullanır. Sensör bir eksen etrafında döndüğünde, iç titreşimli mikro yapı yanal bir kuvvete maruz kalarak sapmaya neden olur. Sensör bu sapmayı yakalar ve açısal hız verilerine dönüştürür. Bu, IMU'nun bir nesnenin yuvarlanıp yuvarlanmadığını, eğilip eğilmediğini veya sapıp sapmadığını bilmesini sağlar.

Manyetometre (Mutlak Yönelim Algılama)

Manyetometre, elektronik pusulaya benzer şekilde çalışır ve Dünya'nın manyetik alanını algılayarak bir nesnenin mutlak yönünü belirler. Esas olarak jiroskopun zamanla oluşan kümülatif hatasını (sürüklenme olarak bilinir) düzeltmek ve uzun mesafe navigasyonunda doğru yönü sağlamak için kullanılır.

Veri Füzyonu ve Durum Tahmini

Ham veriler (ivme ve açısal hız) bir işlemciye gönderilir ve Kalman filtresi gibi algoritmalar kullanılarak füzyon yapılır. İvmeölçer uzun vadeli eğim referansı sağlarken, jiroskop anlık, keskin hareketleri yakalar. İkisi birbirini tamamlayarak sonunda hassas 3B durum, hız ve konum bilgisi üretir.

Bir Ataletsel Ölçüm Biriminde Hangi Sensörler Kullanılır?

Bir IMU birden fazla sensörü birleştirir ve tasarımı sistemin karmaşıklığına ve gereken serbestlik derecelerine bağlıdır.

İvmeölçer (Zorunlu)

İvmeölçer, herhangi bir IMU'nun temelidir. Bir veya daha fazla eksen boyunca (genellikle X, Y ve Z) doğrusal ivmeyi ölçer. Yerçekimi kuvvetini algılayarak, durgun halde cihazın Dünya yüzeyine göre eğimini veya eğim açısını da belirleyebilir.

Jiroskop (Zorunlu)

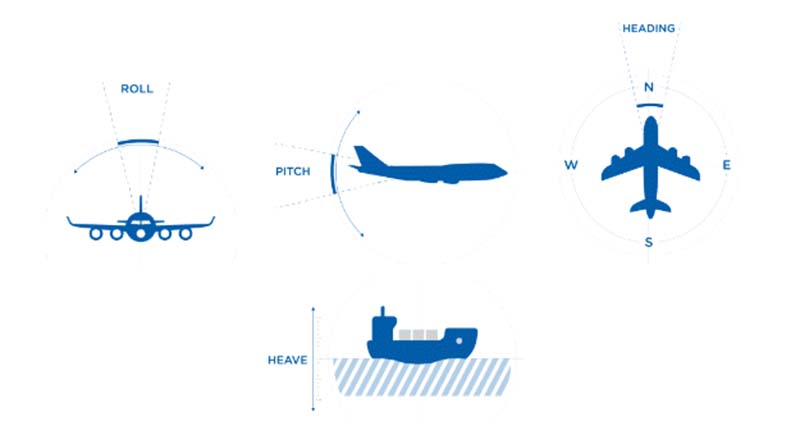

Jiroskop, açısal hızı veya üç eksen etrafındaki dönme hızını (Yuvarlanma, Eğim ve Sapma) ölçer. İvmeölçer size düz bir çizgide ne kadar hızlı hareket ettiğinizi söylerken, jiroskop ne kadar hızlı döndüğünüzü söyler.

Manyetometre (9 Eksenli IMU'larda Yaygın)

Sıklıkla elektronik pusula olarak adlandırılan manyetometre, Dünya'nın manyetik alanının gücünü ve yönünü ölçer. Mutlak bir yön (Kuzey) sağlamak ve jiroskopların zamanla doğal olarak biriktirdiği "sürüklenmeyi" düzeltmek için kullanılır.

Basınç Sensörü / Barometre (İsteğe Bağlı)

Birçok gelişmiş IMU'da, özellikle drone'lar veya giyilebilir fitness takip cihazlarında kullanılanlarda, barometrik basınç sensörü bulunur. Yüksekliği veya yükseklik değişikliklerini belirlemek için atmosferik basıncı ölçer, yalnızca ivme kullanmaktan daha hassas bir dikey boyut ekler.

Sıcaklık Sensörü

Çoğu yüksek hassasiyetli IMU dahili bir sıcaklık sensörü içerir. Bu, hava durumunu söylemek için değil, diğer sensörleri kalibre etmek için kullanılır. MEMS (Mikro-Elektro-Mekanik Sistemler) bileşenleri ısıya duyarlı olduğundan, IMU termal sapmayı telafi etmek ve doğruluğu sağlamak için sıcaklık verilerini kullanır.

İnsansız Sistemleriniz İçin Neden MEMS Sensörü Seçmelisiniz?

1. Miniatürleştirme ve Yüksek Entegrasyon

MEMS (Mikro-Elektro-Mekanik Sistemler) sensörleri, mekanik yapıları ve elektronik devreleri küçük silikon yongalara entegre eder. Geleneksel mekanik jiroskoplar yumruk büyüklüğünde olabilirken, bir MEMS IMU sadece tırnak büyüklüğündedir ve kalınlığı genellikle 1 mm'den azdır. Bu, akıllı telefonlara, akıllı saatlere ve hatta implante edilebilir tıbbi cihazlara kolayca yerleştirilmelerini sağlar.

2. Ultra Düşük Güç Tüketimi

Son derece küçük fiziksel boyutları nedeniyle MEMS cihazlarının çalışması için gereken enerji minimumdur. Tipik bir MEMS sensörünün çalışma akımı genellikle mikroamper (µA) aralığındadır. Bu, drone'lar ve fitness takip cihazları gibi pil ile çalışan taşınabilir cihazlar için kritik öneme sahiptir ve cihazın pil ömrünü önemli ölçüde uzatır.

3. Yüksek Maliyet Etkinliği

MEMS sensörleri, yarı iletkenlere benzeyen toplu üretim süreçleri (fotolitografi ve aşındırma gibi) kullanır. Bu, tek bir gofretta binlerce sensörün aynı anda üretilebileceği anlamına gelir ve birim maliyette önemli bir azalmaya yol açar.

4. Mükemmel Dayanıklılık ve Darbe Direnci

Karmaşık rulmanlar ve rotorlar içeren mekanik jiroskopların aksine, bir MEMS cihazının içi genellikle katı bir silikon yapıdır. Bu mikro yapı çok düşük kütleye sahip olduğundan, darbeye ve titreşime son derece dayanıklıdır ve yüksek dinamik ortamlar için ideal hale getirir.

5. Dijitalleştirme ve Entegrasyon Kolaylığı

Modern MEMS sensörleri genellikle sinyal işleme için dahili Uygulamaya Özel Entegre Devrelere (ASIC) sahiptir ve doğrudan dijital sinyal çıkışı (I2C veya SPI arayüzleri gibi) sağlar. Geliştiriciler, karmaşık analog sinyal koşullandırma ile uğraşmadan doğrudan bir MCU (Mikrodenetleyici) veya SoC (Çip Üzerinde Sistem) bağlayabilirler ve devre tasarımını büyük ölçüde basitleştirirler.

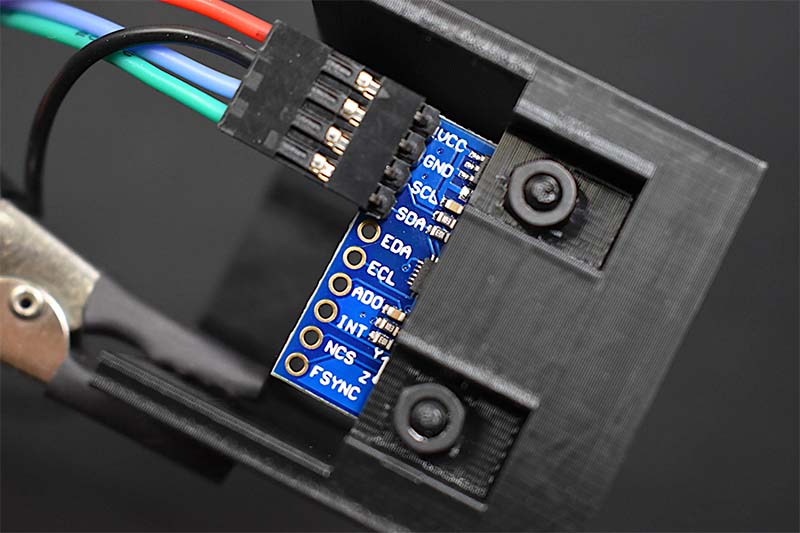

Atalet Ölçüm Birimi Nasıl Kalibre Edilir?

1. İvme Ölçer: Altı Yönlü Statik Kalibrasyon

Sensör yatay olarak yerleştirilir ve altı yüzünün her birinde (X, Y ve Z eksenlerinin pozitif ve negatif yönleri) hareketsiz kalır. Dünya yerçekimi ($1g$) standart referans değeri olarak kullanılarak, sensörün Sıfır Noktası Sapması ve Ölçek Faktörü gerçek çıkış ile teorik değerler karşılaştırılarak düzeltilir.

2. Jiroskop: Statik Sapma Kalibrasyonu

Mutlak hareketsizlik koşullarında, jiroskopun ortalama çıkış verileri belirli bir süre için kaydedilir. Bu anda teorik açısal hız $0^\circ/s$ olmalıdır. Yazılım algoritmaları daha sonra bu süre zarfında kaydedilen küçük sapmaları çıkarmak için kullanılır ve böylece uzun vadeli açısal sapma azaltılır.

3. Manyetometre: Küresel Uyumluluk Kalibrasyonu

Cihaz, tüm boyutlarda manyetik alan verilerini toplamak için 3B alanda tüm yönlerde döndürülür. Bu veri noktaları standart bir matematiksel kümeye uyum sağlar. Matematiksel dönüşümler yoluyla, çevresindeki metallerden veya elektronik bileşenlerden kaynaklanan Sert Demir ve Yumuşak Demir parazitleri ortadan kaldırılır.

4. Sıcaklık Telafili Kalibrasyonu

Sensör çıkış değişimleri, kontrollü bir ısı odasında farklı sıcaklıklarda ölçülür. Daha sonra bir sıcaklık hata modeli oluşturulur, bu da IMU'nun çalışma sırasında gerçek zamanlı sıcaklık okumalarına dayanarak fiziksel özellik değişikliklerinden kaynaklanan veri sapmalarını otomatik olarak telafi etmesini sağlar.

5. Dinamik Çevrimiçi Kalibrasyon

Sistem çalışması sırasında (uçan bir drone gibi), IMU verileri Harici GPS veya Görsel Ölçüm gibi bilgilerle Kalman Filtresi gibi algoritmalar kullanılarak karşılaştırılır. Gerçek zamanlı kalıntıları hesaplayarak, sistem hareket sırasında meydana gelen anlık sensör hatalarını dinamik olarak düzeltir.

IMU Kalibrasyon İpuçları

Altı Yönlü Kalibrasyon yaparken yüzeyin mümkün olduğunca düz olduğundan emin olun. Sadece $1^\circ$ lik bir eğim bile yaklaşık $0.017g$ hata oluşmasına neden olabilir ve bu da yüksek performanslı MEMS sensörlerinin doğruluğunu önemli ölçüde etkileyebilir.

IMU'nun Uygulamaları Nelerdir?

Otonom çalışma, yüksek hızlı örnekleme ve güçlü parazit önleme özelliklerinden yararlanan Atalet Ölçüm Birimi (IMU), tüketici elektroniği, tarım, dış mekan endüstrileri ve savunma dahil olmak üzere çeşitli sektörlerde yaygın olarak kullanılmaktadır.

1. Tüketici Elektroniği: Akıllı Algılama ve Etkileşim

Akıllı telefonlarda ve giyilebilir cihazlarda IMU, akıllı deneyimin özüdür. Otomatik ekran döndürme, adım sayma algoritmaları ve yarış oyunlarında eğim kontrolleri için kullanılır.

Aksiyon Kameraları: IMU'lar, profesyonel video stabilizasyonu (EIS) elde etmek için kamera titreşimini ölçer ve telafi eder.

2. Drone'lar ve Robotik

IMU teknolojisi, drone sistemlerini devrimleştirerek çeşitli endüstrilerde güvenli ve verimli operasyonlar için gerekli olan hassas hareket ve duruş kontrolü sağlar.

2.1 Uçuş Stabilizasyonu: IMU, Uçuş Kontrol Cihazının (FC) "iç kulağıdır". Yüksek frekanslarda eğim açılarını ve titreşimleri izleyerek, uçuş kontrol algoritması motor hızlarını milisaniye aralıklarla ayarlar.

2.2 Otonom Navigasyon: Pilot müdahalesi olmadığında IMU, sürekli Ölü Hesaplama (Dead Reckoning) yetenekleri sağlar. Konumu tahmin etmek için hareket verilerini birleştirerek navigasyonu devralabilir ve kısa süreler için rota planlaması ve Güvenli Eve Dönüş (RTH) sağlar.

2.3 Gimbal Stabilizasyonu: Kararlı hava görüntüleri yakalamak için gimbal sistemleri özel bir IMU veya paylaşılan uçuş verileri gerektirir. IMU, drone'un salınımlarını ve titreşimlerini gerçek zamanlı olarak yakalar ve karşı telafi yapmak için gimbal motorlarını yönlendirir.

2.4 Engel Önleme: IMU, vazgeçilmez hareket geri bildirimi sağlar. Sensörler bir engel algıladığında, IMU'nun hassas hızlanma ve yavaşlama verileri sistemin en kısa fren mesafesini ve ideal sapma yolunu hesaplamasını sağlar.

2.5 VTOL ve İniş Kontrolü: Dikey Kalkış ve İniş (VTOL) sırasında, IMU'nun yerçekimi vektörü algılama, manevranın yumuşaklığını belirler. Platformun türbülansını izleyerek drone'un iniş merkezine tam olarak hizalanmasına yardımcı olur.

3. Otonom Sürüş ve Otomotiv Sistemleri

GPS/GNSS konum verileri sağlarken, uydu sinyalleri tünellerde, kanyonlarda veya yer altı garajlarında sıklıkla kesilir. Bu senaryolarda IMU, aracın konumunu ve yönünü tahmin etmek için Ölü Hesaplama kullanır ve sinyal boşluklarını doldurur. Ayrıca, Elektronik Stabilite Kontrolü (ESC) ve hava yastığı aktivasyonu için çarpışma algılama için kritik öneme sahiptir.

4. Endüstriyel ve Tarımsal Otomasyon

• Endüstriyel: IMU'lar, ağır makinelerin titreşim durumunu izler veya köprülerin ve binaların yapısal bütünlüğünü kontrol etmek için eğim ölçer olarak görev yapar.
• Tarım: Tarımsal drone'larda IMU, engebeli arazilerde sabit irtifa ve püskürtme açıları sağlar. Hızlanma, dönüşler veya yük değişiklikleri (pestisitler tüketildikçe) sırasında bile IMU, püskürtme ucunun stabilitesini koruyarak tekdüze kapsama sağlar ve eksik veya örtüşen püskürtmeyi önler.

5. Spor Analizi ve Hareket Yakalama

İnsan eklemlerine IMU entegre sensörler takılarak sporcular, golf vuruşunun yayını veya koşu duruşunu gibi hassas hareket yollarını gerçek zamanlı olarak kaydedebilir – performans optimizasyonu için.

6. Havacılık ve Denizcilik: Uzun Menzilli Hassas Navigasyon

Füzelerde, uydularda ve denizaltılarda IMU, Atalet Navigasyon Sistemi'nin (INS) temel bileşenidir. Bu platformlar genellikle GPS'e güvenemediği için (örneğin derin denizdeki denizaltılar veya yüksek parazitli ortamlardaki füzeler), yüksek hassasiyetli IMU'lar – Halka Lazer Jiroskoplar (RLG) veya Fiber Optik Jiroskoplar (FOG) – uzun mesafelerde nokta doğruluğu sağlamak için tek navigasyon referansı haline gelir.

İHA İçin En İyi IMU Nasıl Seçilir?

Bir İHA (insansız hava aracı) için en iyi Atalet Ölçüm Birimi'ni (IMU) seçmek, görevinizin özel ihtiyaçlarına göre doğruluk, SWaP (Boyut, Ağırlık, Güç), çevresel dayanıklılık ve maliyet dengesini bulmaya bağlıdır.

1. Görevinizi ve Performans Gereksinimlerinizi Tanımlayın

Öncelikle kullanım alanınızı netleştirin – bu doğrudan IMU kategorisini ve doğruluğunu belirler:

DoF (Serbestlik Derecesi):

6-DoF: 3 Eksenli Jiroskop + 3 Eksenli İvme Ölçer (temel duruş kontrolü, düşük maliyet).

9-DoF: + 3 Eksenli Manyetometre (daha iyi yön doğruluğu, navigasyon için ideal; manyetik parazitleri dikkate alın).

2. Temel Teknik Parametreleri Değerlendirin

Jiroskop Performansı

Sapma Kararlılığı: En kritik özellik – zaman içindeki sapmayı ölçer. Daha düşük değerler = daha iyi uzun vadeli stabilite.

Gürültü Yoğunluğu (ARW): Kısa vadeli titreşimi etkiler; yumuşak uçuş ve dinamik uçuş için kritik öneme sahiptir.

Güncelleme Hızı: Genel İHA'lar için ≥100 Hz; yüksek çevik veya iç mekan uçuşları için ≥500 Hz.

İvme Ölçer Performansı

Sapma Kararlılığı: Hız/konum tahminlerinin doğruluğunu belirler.

Aralık: Çoğu İHA için ±2g ila ±16g; yüksek dinamik manevralar için daha yüksek.

Sapma ve Hata Özellikleri

Çalışma Sırasında Sapma Sapması: Çalışma sırasında sapmanın ne kadar değiştiği (GPS kesintileri için anahtar).

Ölçek Faktörü Hatası: Ölçümlerin doğruluğunu etkiler.

3. SWaP'ı (Boyut, Ağırlık, Güç) Optimize Edin

İHA'lar yük ve pil ile büyük ölçüde sınırlıdır:

Boyut/Ağırlık: Küçük drone'lar (örn: mikro-İHA) <50g ve <30 cm³ IMU'lara ihtiyaç duyar.

Enerji Tüketimi: Bataryalı İHA'lar için <1W öncelikli; yüksek sınıf üniteler 2–5W tüketebilir.

Form Faktörü: Gövdelere entegrasyon için kompakt ve dayanıklı muhafazalar (örn: alüminyum).

4. Çevresel Dayanıklılığı Sağlayın

İHA'lar zor koşullarda çalışır – kontrol edin:

Titreşim Direnci: MEMS IMU'lar 5–20g titreşimlere dayanmalıdır (çok rotorlu drone'larda yaygın); titreşim izolasyonlu montaj seçeneklerine bakın.

Sıcaklık Aralığı: Endüstriyel kullanım için -40°C ila +85°C; askeri/yüksek irtifa görevleri için daha geniş aralıklar.

EMI Koruması: GPS, radyo veya ESC'li İHA'lar için elektromanyetik paraziti önlemek amacıyla kritik öneme sahiptir.

5. Uyumluluk ve Entegrasyon

Füzyon Hazırlığı: Navigasyon için IMU'lar, sapmayı düzeltmek için GNSS/IMU füzyonunu (örn: EKF/UKF) desteklemelidir.

İletişim Arayüzü: Düşük maliyetli MEMS için SPI/I2C; yüksek sınıf taktiksel üniteler için RS-422/Ethernet.

Kalibrasyon: Fabrika kalibre edilmiş üniteler (sıcaklık, sapma) zaman kazandırır; saha kalibrasyonu desteği bir avantajdır.

Atalet Ölçüm Birimi (IMU) Fiyatı

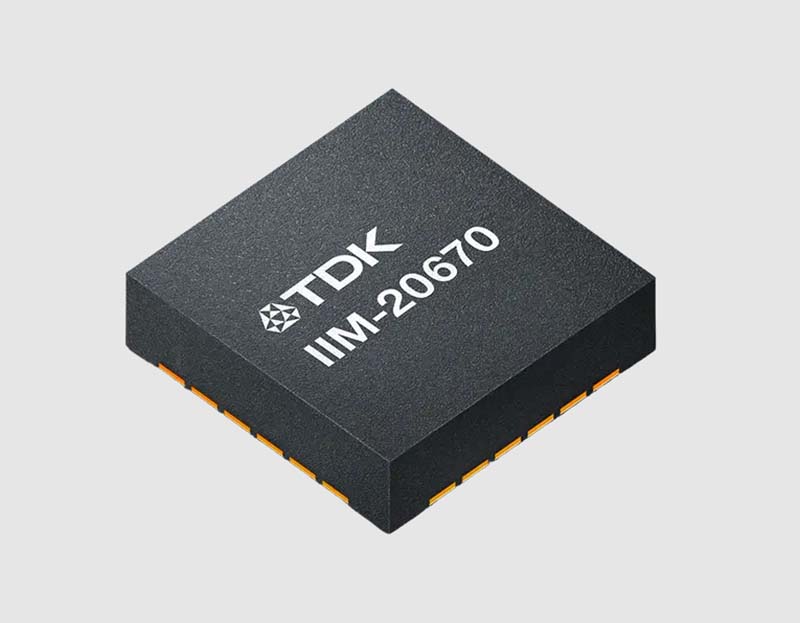

TDK InvenSense gibi IMU üreticilerinden bir İHA için IMU seçerken, drone için atalet ölçüm birimi fiyatı genellikle performans sınıfına ve özel uygulama gereksinimlerine göre değişir.

Hobi ve sivil drone'lar için ICM-42605, ICM-20602 ve ICM-20948 dahil tüketici sınıfı 6 eksenli ve 9 eksenli MEMS modelleri 2–4 USD civarındadır ve temel duruş kontrolü ve günlük uçuş görevleri için mükemmeldir. Tarımsal ve denetim İHA'ları için uygun IIM ve IAM serisi endüstriyel ve otomotiv sınıfı yüksek güvenilirli IMU'lar birim başına 10–20 USD civarındadır ve karmaşık dış ortamlar için daha iyi sıcaklık direnci, titreşim bastırma ve stabilite sağlar.

Sonuç olarak, Atalet Ölçüm Birimleri modern hareket algılama ve navigasyon sistemlerinde kritik bir rol oynamaktadır. Jiroskoplar, ivme ölçerler ve diğer destek bileşenler gibi her bir IMU sensörünün birlikte nasıl çalıştığını anlamak, belirli uygulamalar için doğru IMU'yu seçmeye yardımcı olur. İster İHA'larda, robotikte ister endüstriyel ve tarımsal otomasyon sistemlerinde kullanılsın, IMU'lar giderek daha talepkar ortamlar için hassas ve güvenilir hareket verileri sağlamaya devam etmektedir.
