Drone'larda Ne Tür Sensörler Kullanılır?

İnsansız hava araçları (İHA), çeşitli endüstrilerde yaygın olarak kullanılan yardımcı araçlar haline gelmiştir ve temel çalışma kapasiteleri birden fazla fonksiyonel çipin koordineli desteğine dayanır. Bu çipler çok çeşitli tiplere sahiptir ve her biri güç yönetimi entegre devreleri, mikrodenetleyiciler, eylemsizlik ve jiroskop çipleri ile RF verici-alıcı çipler dahil olmak üzere belirli bir rol oynar. Bunlar arasında, çekirdek kontrol bileşenleri olarak insansız hava aracı sensörleri, uçuş kontrolü, çevresel algılama ve görev yürütme boyunca çalışır ve çeşitli uygulama senaryolarında vazgeçilmez bir rol oynar. Bu makale, insansız hava araçlarında kullanılan sensörler, nasıl çalıştıkları ve uygulamaları hakkında ayrıntılı bilgi verecektir.

İnsansız Hava Araçları (İHA) İçin Sensörler Nedir?

Sensörler, sıcaklık, ışık, manyetik alanlar ve ivme gibi çeşitli fiziksel parametreleri doğru bir şekilde toplayabilir ve bunları sistem tarafından tanınabilen elektriksel sinyallere veya dijital çıkışlara dönüştürebilir. Temel olarak, farklı enerji biçimleri arasında dönüşümü sağlayan, ekipmanın dış ortamı algılaması için temel temel oluşturan sinyal toplama ve koordine etme bileşenleridir.

İnsansız Hava Aracı Sensörleri Nasıl Çalışır?

İnsansız hava aracı sensörlerinin çalışma prensibi, "algılama → dönüştürme → iletme → geri bildirim" kapalı döngü sürecidir. Temel olarak, sensörler uzmanlaşmış hassas elemanlar aracılığıyla insansız hava aracının kendisinin ve dış ortamının fiziksel ve kimyasal parametrelerini yakalar. Yer değiştirme, açı, sıcaklık ve mesafe gibi elektriksel olmayan sinyalleri, insansız hava aracının uçuş kontrol sistemi tarafından tanınabilen elektriksel sinyallere dönüştürürler. Temel sinyal koordine etmeden sonra bu sinyaller mikrodenetleyiciye iletilir, uçuş kontrolü ve görev yürütme için hassas veri desteği sağlar ve insansız hava aracının kararlı ve verimli çalışmasını sağlar.

• Sinyal Toplama: Sensörler, eylemsizlik sensörlerindeki piezoelektrik bileşenler veya mesafe sensörlerindeki kızılötesi vericiler ve alıcılar gibi dahili hassas elemanları kullanarak gerçek zamanlı fiziksel nicelikleri yakalar. Bunlar uçuş duruşuyla ilgili açısal hız ve ivme, yükseklik, mesafe ve ortamdan gelen sıcaklık ile görüntüler veya gaz konsantrasyonları gibi göreve özel verileri içerir.

• Sinyal Dönüştürme: İnsansız hava aracının uçuş kontrol sistemi sadece elektriksel sinyalleri işleyebildiği için, sensörler toplanan elektriksel olmayan fiziksel nicelikleri voltaj, akım veya diğer elektriksel sinyallere dönüştürmek için dönüştürme devreleri kullanır. Bu işlem sırasında sinyaller ayrıca dış müdahaleleri azaltmak için filtrelenir ve yükseltilir, doğru ölçümler sağlanır.

• Sinyal İletimi ve Geri Bildirim: Dönüştürülen elektriksel sinyaller, arayüzler aracılığıyla insansız hava aracının temel kontrol birimine (mikrodenetleyici) iletilir. Kontrol birimi, uçuş duruşunu, rotasını ayarlamak veya belirli görevleri gerçekleştirmek için verileri kullanır. Yürütme sonuçları daha sonra sensörlere geri bildirilir, dinamik ayarlamalar sağlar ve eksiksiz bir çalışma kapalı döngüsü oluşturur.

İnsansız Hava Araçlarında Hangi Sensör Türleri Kullanılır?

Sensörler, insansız hava araçlarının görevlerini yerine getirmesini sağlayan temel bileşenlerdir. Her sensörün belirli bir rolü vardır, temel navigasyon ve görsel yeteneklerden çevresel algılamaya kadar her şeyi destekleyen kapsamlı bir izleme ağı oluşturur. Bu, insansız hava araçlarının sadece kararlı uçmasını sağlamakla kalmaz, aynı zamanda çeşitli senaryolarda doğru bir şekilde görmesini ve ölçmesini de sağlar.

IMU – Eylemsizlik Ölçüm Birimi

IMU, yani Eylemsizlik Ölçüm Birimi, insansız hava araçlarının ve diğer hava araçları ile robotların otonom hareket sağlamasını sağlayan temel algılama bileşenidir. Temel olarak iki kısımdan oluşur:

• İvme Ölçer: Üç uzaysal eksen boyunca doğrusal ivmeyi ölçer. İvmedeki değişiklikleri analiz ederek, insansız hava aracı hız ve yer değiştirme eğilimlerini hesaplayabilir.
• Jiroskop: Üç eksen boyunca dönme açısal hızını ölçer, insansız hava aracının eğim, yuvarlanma ve sapmasını yansıtır.

İvme ölçer ve jiroskop verilerini birleştirerek, IMU insansız hava aracının duruşunu, hızını ve hareketini sürekli olarak gerçek zamanlı olarak hesaplayabilir. Bu, uçuş kontrol sistemine kritik eylemsizlik bilgisi sağlar, kararlı uçuş ve kontrol edilebilir duruş garanti eder.

1. Navigasyon Sensörleri

IMU (Eylemsizlik Ölçüm Birimi)

İnsansız hava aracının ivmesini, açısal hızını ve duruş açılarını gerçek zamanlı olarak ölçer, aracın kararlı uçuşunu ve doğru duruşunu korumasına yardımcı olur. Uçuş kontrol sisteminin temel bir bileşenidir.

GPS

Konum, hız ve rota bilgisi sağlar, hassas şamandıra, rota navigasyonu, eve dönüş ve doğru konumlandırma sağlar.

Barometre (Basınç Sensörü)

Atmosfer basıncı değişikliklerine göre bağıl yüksekliği hesaplar, yükseklik tutmaya ve yükseklik değişikliklerini tespit etmeye yardımcı olur.

2. Görsel Sensörler

Görsel Sensörler

Görsel engelden kaçınma, görsel konumlandırma, hava fotoğrafçılığı, hedef tanıma ve yol planlama gibi görevler için çevresel görüntüleri yakalar.

Yüksek Çözünürlüklü Kamera

Yüksek çözünürlüklü fotoğraflar ve videolar çeker, hava fotoğrafçılığı, haritalama, denetimler, keşif ve görev belgelerini destekler.

Termal Görüntü Sensörü

Görüntü oluşturmak için kızılötesi radyasyon kullanır, gece, duman veya düşük ışık koşullarında çalışmaya izin verir. Yaygın uygulamalar arasında arama ve kurtarma, denetimler, sıcaklık ölçümü ve keşif bulunur.

3. Çevresel Algılama Sensörleri

LiDAR (Işık Algılama ve Ölçüm)

Mesafeleri ölçmek ve modeller oluşturmak için lazer ışınları yayar, yüksek hassasiyetli engelden kaçınma, arazi haritalama, 3B yeniden yapılandırma ve engeller etrafında otonom navigasyon sağlar.

Kızılötesi Sensörler

Kızılötesi sinyalleri algılar, gece algılamayı, engel tespitini ve ısı kaynağı tanımlamayı destekler.

Sonar / Ultrasonik Sensörler

Kısa menzilli mesafeleri ölçer, esas olarak düşük irtifa yükseklik tutma ve yakın menzilli engelden kaçınma için kullanılır. Ekonomiktirler ve hızlı tepki verirler.

4. Manyetometre (Elektronik Pusula)

Rota bilgisi sağlamak için Dünya'nın manyetik alanını algılar, GPS'in yönü düzeltmesine yardımcı olur ve aracın doğru rotayı korumasını sağlar.

5. Sıcaklık Sensörleri

Oram sıcaklığını gerçek zamanlı olarak izler, görev yürütmeyi destekleyen çevresel veriler sağlar ve aracın çeşitli koşullarda etkili bir şekilde çalışmasını sağlar.

6. Çok Spektrumlu Sensörler

Birden fazla ışık bandındaki spektral verileri yakalar, genellikle tarımsal bitki örtüsü izleme, çevre izleme ve kaynak keşfi gibi profesyonel uygulamalar için kullanılır.

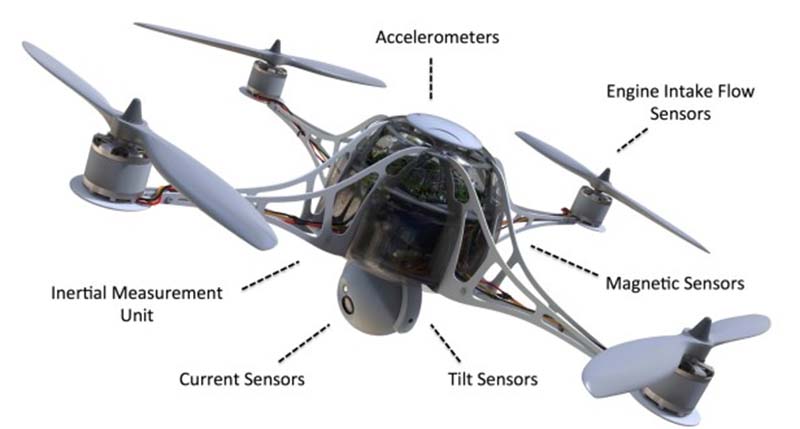

7. Özel Sensörler

Göreve bağlı olarak, insansız hava araçları çeşitli özel sensörlerle donatılabilir

• Gaz Sensörleri: Zehirli veya yanıcı gazları algılar.
• Nem Sensörleri: Çevresel nemi izler.
• Çarpışma Sensörleri: Aracı korumak için darbeleri algılar.
• PM2.5 / Partikül Madde Sensörleri: Çevre izleme ve hava kirliliği denetimi için atmosferik toz ve partikül konsantrasyonlarını ölçer.
• Işık Sensörleri: Ortam ışık yoğunluğunu algılar, kamera otomatik pozlamaya yardımcı olur ve gündüz/gece ve uçuş koşullarını belirler.
• Gürültü Sensörleri: İzleme ve gürültü kaynağı yerelleştirme için çevresel gürültü verilerini toplar.

Drone'larda Sensörler Ne İş Yapar?

Uçuş Güvenliğini ve Kararlılığını Sağlama

Tek bir sensör, çevresel parazitlerden kolayca etkilenir - örneğin, GPS sinyal kaybı veya görsel sensörlerin tıkanması. Birden fazla sensörün birlikte çalışması, drone'un istikrarlı bir şekilde havada kalmasını, hassas irtifayı korumasını, doğru yönleri takip etmesini ve kontrol kaybı veya çarpışmalardan kaçınmasını sağlar.

Kapsamlı Çevre Farkındalığı Sağlama

Farklı sensörler farklı senaryolarda üstündür: LiDAR hassas mesafe ölçümü ve engelden kaçınma için idealdir, ultrasonik sensörler düşük irtifa tespiti için uygundur, termal görüntüleme karanlık ve dumanın içinden görebilir ve çok spektrumlu sensörler bitki örtüsünü izler. Sadece bu sensörleri birleştirerek drone'lar karmaşık ortamları doğru bir şekilde algılayabilir.

Navigasyon ve Konumlandırma Güvenilirliğini İyileştirme

GPS açık hava konumlandırmasını yapar, IMU duruşu yönetir, manyetometre yön sağlar ve barometre irtifaya yardımcı olur. Birden fazla kaynaktan gelen verileri birleştirerek, drone'lar kapalı alanlar, köprülerin altı veya binalar arası gibi zorlu sinyal ortamlarında bile güvenilir bir şekilde çalışabilir.

Çeşitli Profesyonel Görevleri Destekleme

Hava fotoğrafçılığı yüksek çözünürlüklü kameralar gerektirir, tarım çok spektrumlu sensörlere dayanır, arama ve kurtarma termal görüntüleme kullanır ve çevresel izleme gaz ve sıcaklık/nem sensörlerine bağlıdır. Drone'ları özel sensörlerle donatmak, haritalama, denetim, kurtarma ve ürün koruması gibi çeşitli görevleri yerine getirmelerini sağlar.

Verileri Tamamlama ve Hataları Azaltma

Tekil sensörlerin sınırlamaları veya kör noktaları vardır, ancak birden fazla sensör verileri çapraz doğrulayabilir ve birleştirebilir, ölçüm doğruluğunu ve karar verme güvenilirliğini artırabilir. Bu, uçuşları daha güvenli ve görev sonuçlarını daha güvenilir hale getirir.

Drone Uygulamaları ve Kullanımları

• Günlük hava fotoğrafçılığı, manzara çekimi ve kısa video kaydı
• Açık hava uçuş konumlandırması, sabit noktada kalma ve otomatik eve dönüş
• Basit arazi gözlemi, saha denetimi ve yerinde görüntü aktarımı
• Sıcaklık, hava basıncı ve rüzgar hızı toplama gibi basit meteorolojik çevre izleme

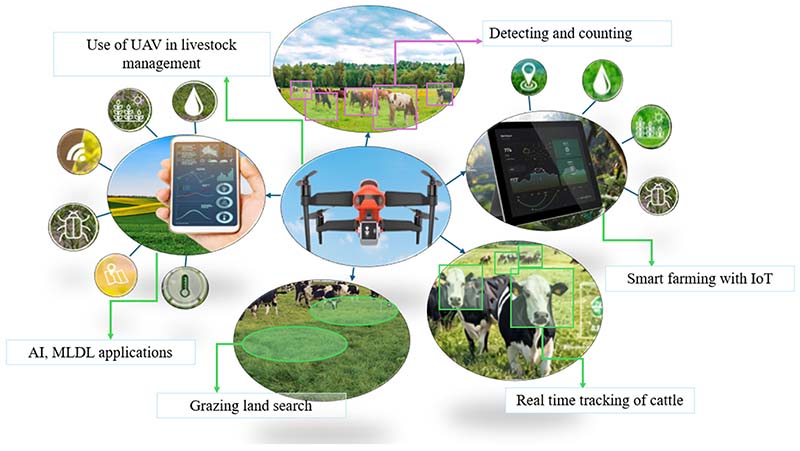

• Tarım İçin Drone Sensörleri

Çok spektrumlu sensörler, sıcaklık sensörleri, nem sensörleri ve görsel sensörlerle donatılmış drone'lar, hassas tarım arazisi izlemeyi mümkün kılar. Ürün büyümesi, toprak nemi, zararlı ve hastalık dağılımı verilerini hızla toplayabilirler, çiftçilere kaynak israfını azaltmak ve tarımsal üretim verimliliğini artırmak için hassas gübreleme, sulama ve ilaçlamada yardımcı olurlar. Aynı zamanda, GPS ve IMU koordinasyonu sayesinde tam kapsamlı tarım arazisi denetimi ve doğru operasyon yolu planlaması gerçekleştirilir.

• Yüksek Riskli Sahne Denetimi

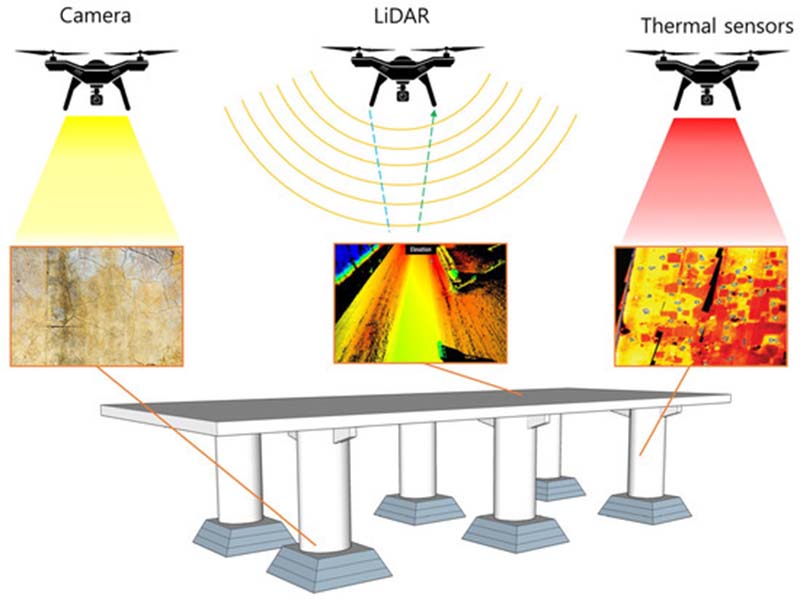

Çeşitli sensörler, yükselik köprüler, uzak petrol ve gaz boru hatları, iletişim kuleleri, yüksek voltajlı iletim hatları gibi insanların erişemeyeceği alanlarda otomatik tespit gerçekleştirmek için kullanılır. Güvenlik denetimleri hassas algılama ve görüntüleme ile tamamlanır.

• Kentsel Lojistik & Konut Teslimatı

Çok sensörlü entegre navigasyona dayanan teslimat drone'ları, karmaşık kentsel ortamlarda kaybolmadan istikrarlı ve sorunsuz uçuşu korur, güvenilir ve sorunsuz son kilometre teslimatı sağlar.

• Otomatik Fabrikalarda Akıllı İzleme

Fabrikalar içindeki boru hatlarını ve üretim ekipmanlarını sürekli izler ve anormallikleri belirler, üretim güvenliğini ve bakım verimliliğini artırır.

Gelecekte, drone dönüştürücüler, haritalama, tarımsal bitki koruma, acil kurtarma ve endüstriyel denetim gibi veri kalitesi ve uçuş güvenliği için son derece yüksek gereksinimleri olan senaryoları karşılamak için hassasiyet, doğruluk ve güvenilirliğe daha fazla önem verecektir.

Drone Sistemleri İçin Doğru Sensörler Nasıl Seçilir

1. Doğruluk ve Kararlılık

Sensörlerin veri doğruluğu, drone konumlandırmasını, duruş kontrolünü ve görev yürütmeyi doğrudan etkiler. Aynı zamanda, uzun süreli uçuş sırasında ve çeşitli çalışma koşullarında minimal sapma ile istikrarlı bir çıktı sağlanmalı, böylece veri hatalarından kaynaklanan uçuş kararsızlığı veya yanlış operasyon sonuçları önlenmelidir.

2. Boyut, Ağırlık ve Güç Tüketimi

Drone'lar yük ve uçuş süresine karşı hassastır. Seçilen sensörler hafif, minyatür ve düşük güç tüketimli olmalıdır. Performans gereksinimlerini karşılama öncülüğünde, uçak yükü ve pil ömrü üzerindeki etkileri mümkün olduğunca en aza indirilmelidir.

3. Çevre Uyarlanabilirliği ve Parazit Önleme Kapasitesi

Drone'lar genellikle karmaşık senaryolarda açık havada uçar. Sensörlerin, yüksek ve düşük sıcaklıklar, titreşim, elektromanyetik parazit ve değişen ışık koşulları altında normal çalışmak için güçlü çevre uyarlanabilirliğine ihtiyacı vardır, dış faktörler nedeniyle arıza yapmamalıdır.

4. Görev Senaryoları ile Eşleşme

Drone'un gerçek uygulamasına göre uygun sensörleri seçin. Örneğin, hava fotoğrafçılığı yüksek çözünürlüklü görüntülemeye odaklanır, denetim termal görüntüleme veya LiDAR gerektirir ve lojistik teslimat güvenilir navigasyonu vurgular, sensör fonksiyonlarının uygulama gereksinimleriyle yüksek düzeyde tutarlı olmasını sağlar.

Önde Gelen Drone Sensörü Üreticisi

Drone'ların hassas uçuşu, çevre farkındalığı ve görev yürütme, yüksek performanslı sensör donanımına dayanır. Önde gelen drone sensörü üreticileri, endüstri gelişimini temel teknolojiler ve güvenilir ürünlerle yönlendirir, üstün performansı, istikrarlı kaliteyi ve drone sensörü fiyatını dengelemektedir.

Analog Devices Inc. (ADI)

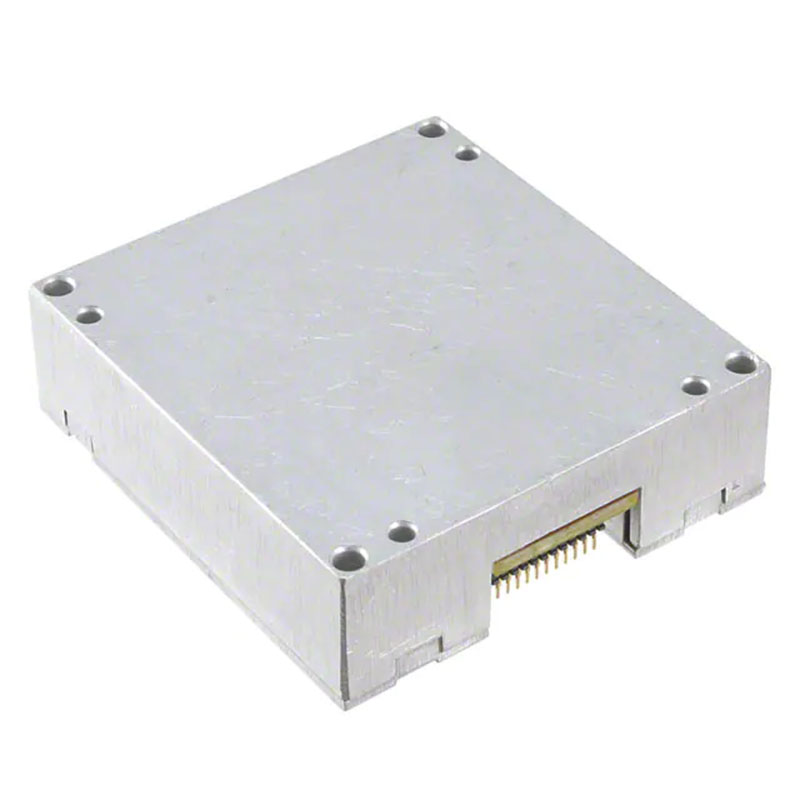

ADI, endüstriyel sınıf yüksek hassasiyetli atalet algılamada uzmanlaşmıştır, ürünleri yüksek istikrar ve parazit önleme kapasitesine vurgu yapar, üst düzey endüstriyel ve haritalama drone'larında yaygın olarak kullanılır. ADIS16488 3 eksenli jiroskop, ivmeölçer, manyetometre ve barometreyi entegre eden 10 eksenli taktiksel sınıf bir atalet sensörüdür. Fabrika tam sıcaklık kalibrasyonu ve düşük sapma özelliğine sahiptir, drone'lar için doğru duruş ve navigasyon verileri sağlar. ADXRS453BRGZ-RL, diferansiyel dört sensör mimarisini benimseyen yüksek titreşim dirençli tek eksenli jiroskoptur, titreşim ve doğrusal ivme parazitini etkili bir şekilde bastırır. Karmaşık uçuş koşullarında bile istikrarlı açısal hız çıkışı verebilir, güvenilir uçuş kontrolünü sağlar.

STMicroelectronics

MEMS atalet sensörlerinin önde gelen tedarikçisi olan STMicroelectronics, yüksek performans ve düşük güç tüketimini dengelemekte, tüketiciden endüstriyel sınıf drone pazarlarını kapsamaktadır. LSM6DSV32XTR düşük gürültü ve geniş ölçüm aralığına sahip yeni nesil yüksek performanslı 6 eksenli IMU'dur, yüksek hızlı uçuş ve görüntü stabilizasyonu ihtiyaçlarını karşılamak için akıllı işlem çekirdeği ile donatılmıştır. LSM6DS3TR-C, düşük güç tüketimli ve entegre FIFO'lu uygun maliyetli 6 eksenli IMU'dur. Duruş ölçüm doğruluğunu sağlarken sistem güç tüketimini optimize eder, küçük ve orta boy drone'lar için ortak bir seçimdir.

Infineon

Infineon, yüksek hassasiyetli barometrik ve çevresel algılama alanında belirgin avantajlara sahiptir. DPS368XTSA1 kapasitif algılama teknolojisine dayanan minyatür dijital barometredir, düşük sıcaklık sapması ve santimetre seviyesinde yükseklik çözünürlüğüne sahiptir. Barometrik basınç ve sıcaklığın çift ölçümünü destekler, düşük güç tüketimli, neme ve toza dayanıklıdır, drone irtifa tutma, eve dönüş ve meteorolojik algılama için güvenilir veri desteği sağlar.

Son olarak, lider bir sensör donanımı tedarikçisi olarak Eastech, drone'lar ve endüstriyel elektronik için uçtan uca tedarik zinciri çözümlerinde uzmanlaşmıştır. ADI, STMicroelectronics, Xilinx, Intel ve Infineon dahil olmak üzere üstün markaların çekirdek yetkili distribütörü olarak, kapsamlı bir IMU, MEMS, basınç ve algılama ürünleri portföyü sunuyoruz. %100 orijinal bileşenleri, rekabetçi drone sensörü fiyatını ve stok istikrarını garanti ederek, müşterilerimize yüksek performanslı drone sistemlerinin daha hızlı piyasaya sürülmesini sağlıyoruz.
