Drone sistemlerinde hangi entegre devreler bulunur?

Drone'un akıllı çekirdeği olarak entegre devreler, uçuş kontrolü, tutum dengeleme, navigasyon ve iletişim gibi temel görevleri üstlenir. Drone'ların farklı sektörlerde giderek yaygınlaşmasıyla birlikte yüksek performanslı çiplere olan pazar talebi hızla artmaktadır. İster yarış drone'u, ister ticari haritalama drone'u veya hafif tüketici modeli üretmek isteyin, drone entegre devreleri için en iyi kılavuza sahip olmak, dengesiz uçuşlar ile güvenilir ve yüksek performanslı çalışma arasında büyük bir fark yaratır.

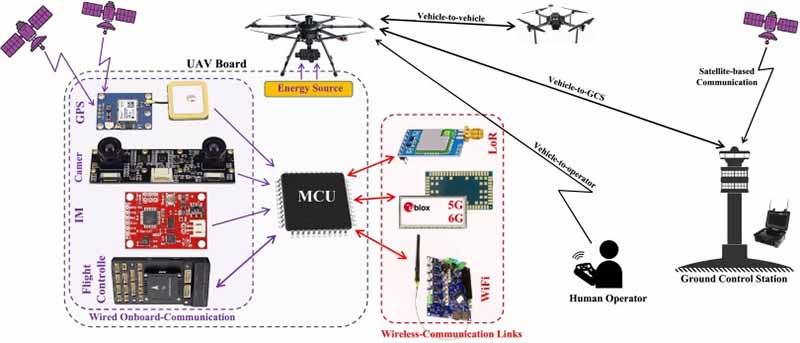

Bir drone sisteminde hangi entegre devreler bulunur?

Drone içindeki her entegre devre benzersiz ve vazgeçilmez bir işlev yerine getirir. Birlikte çalışarak istikrarlı uçuş, hassas kontrol ve tam işlevsellik sağlar. Aşağıda drone entegre devrelerinin işlevleri ve insansız hava araçları için elektronik bileşenler açıklanmaktadır.

1. Uçuş Kontrol Mikrodenetleyicisi

Ana işlemci çipi olarak tüm sensörlerden anlık verileri toplar, uçuş kontrol algoritmalarını çalıştırır ve pilot komutlarını yürütülebilir talimatlara dönüştürür. Kalkış, iniş, havada sabit durma ve yön ayarlama gibi temel uçuş eylemlerini yönetir; otomatik dönüş ve rota planlama gibi akıllı özellikleri de destekler. Drone'un tepki hızı, uçuş yumuşaklığı ve genel kontrol performansı bu çipe bağlıdır.

MCU (Mikrodenetleyici Birimi)

Yüksek güvenilirlik ve kararlılıkları nedeniyle endüstriyel ve otomotiv sınıfı mikrodenetleyiciler en çok tercih edilen seçimdir. Çoğu drone uçuş kontrol sisteminin çekirdeğini oluştururlar.

Uygulamalar:

• Uzaktan kumanda sinyallerinin kodunu çözme
• Tutum hesaplama ve dengeleme
• Motor hız kontrolü
• Havada sabit durma, kalkış, iniş ve rota noktası navigasyonu
• Arıza koruması ve acil durum yönetimi
• Barometre, jiroskop ve ivmeölçer verilerinin birleştirilmesi

Mikrodenetleyiciler hem tüketici drone'ları hem de endüstriyel insansız hava araçları için temel bileşenlerdir.

Özel Uçuş Kontrol SoC'si

Özel uçuş kontrol SoC'leri, çok sayıda çevresel birimi ve donanım hızlandırma fonksiyonlarını tek bir çipte birleştirir. Seri üretilen tüketici drone'larında yaygın olarak kullanılır; devre tasarımını basitleştirir, enerji tüketimini azaltır ve sistem genel kararlılığını artırır.

Yapay Zeka Hesaplama Çipleri

Yapay zeka çözümleri temel olarak FPGA'ler, NPU'lar ve bilgisayarlı görü ile akıllı tanıma uygulamaları için tasarlanmış hafif yapay zeka işlemcilerinden oluşur.

Uygulamalar:

• Nesne takibi
• İnsan, araç ve engel tanıma
• Otonom engel kaçınma
• Arazi haritalama ve ölçüm
• Yüz tanıma
• Tarım drone'larında ürün tanıma
• Denetim drone'larında arıza tespiti

Üst düzey drone platformlarında yapay zeka çipleri, anlık görüntü analizi, akıllı rota planlama ve gelişmiş otonom uçuş fonksiyonları için de kullanılır.

ST (STMicroelectronics), drone uçuş kontrol mikrodenetleyicilerinin ana tedarikçisidir:

Endüstriyel ve profesyonel drone'lar için yüksek performanslı modeller: STM32H743VIT6, STM32H723VGT6, STM32F722RET6

Ticari drone'lar için orta sınıf modeller: STM32F405RGT6, STM32F401CCU6

Tüketici drone'ları için ekonomik seçenekler: STM32F303CCT6, STM32F103C8T6

Diğer alternatif kontrol çipleri:

TI: TM4C129ENCPDT, TMS320F28335PGFA; Microchip: DSPIC33EP; Silicon Labs: EFM8BB51F16G, EFM8BB21F16G; NXP: MIMXRT1170DVL6A

Yerli mikrodenetleyiciler: Gigadevice GD32F4, Geehy APM32F405, CKS CKS32F103

2. IMU ve Sensör Entegre Devreleri

Bu tip entegre devreler ivmeölçer, jiroskop ve barometre çiplerini içerir. Drone'un tutumunu, eğim açısını, uçuş hızını ve irtifasını sürekli olarak izler. Hareket verilerini ana kontrol çipine ileterek uçuş pozisyonunu anlık düzeltir; sallanma ve sapmayı engelleyerek uçuş kararlılığının temelini oluşturur.

IMU (Eylemsizlik Ölçüm Birimi: Jiroskop + İvmeölçer)

IMU, drone'un uçuş tutumunu, açısal hızını, ivmesini ve eğimini anlık olarak takip eder. Tutum dengeleme ve denge kontrolü için hayati veriler sağlar; farklı çalışma koşullarında yumuşak ve duyarlı bir uçuş performansı sunar.

Barometre Sensör Çipi

Barometre çipleri atmosfer basıncını hassas şekilde ölçer ve uçuş irtifasını hesaplar. Sabit irtifa tutma fonksiyonunu etkinleştirerek drone'un havada sabit durma ve otonom uçuş sırasında istikrarlı yükseklikte kalmasını sağlar.

ADI (Analog Devices) yüksek hassasiyetli eylemsizlik ve jiroskop çipleri

Profesyonel jiroskoplar: ADIS16488, ADIS16490, ADXRS453BRGZ-RL

Yüksek performanslı ivmeölçerler: ADXL357BEZ-RL7, ADXL355BEZ-RL7, ADXL345BCCZ-RL7

ST (STMicroelectronics) hareket sensörleri

LSM6DSV32XTR, LSM6DSV16XTR, LSM6DS3TR-C; Tüketici ve ticari drone'larda kombine ivme ve açısal hareket tespiti için yaygın kullanılır.

TDK / InvenSense profesyonel IMU serisi

Yeni nesil yüksek hassasiyetli modeller: ICM-40609-D, ICM-42688-P, ICM-45686, ICM-42670-P

Klasik genel amaçlı IMU'lar: ICM-20602, ICM-20948, ICM-20689, ICM-42605, ICM-42607-P, ICM-42607-C

Bosch eylemsizlik sensörleri

Popüler eylemsizlik kombinasyonları: BMI088, BMI270

Barometre sensörleri (irtifa tespiti)

Bosch: BMP388, BMP280;

Yardımcı sinyal işleme çipleri (ADI sinyal zinciri)

ADL5561ACPZ, ADL5562ACPZ, AD9253BCPZ-105: Sensör sinyallerini filtreleme ve güçlendirme için kullanılır. AD9517-4ABCPZ: Sensörler için istikrarlı saat sinyali sağlar.

3. GPS ve Konum Belirleme Entegre Devreleri

Uydu tabanlı konum belirleme ve coğrafi koordinat alımı görevini üstlenir. Drone'un anlık konumunu tespit etmesini, sabit noktada durmasını, akıllı takip yapmasını ve önceden planlanmış rota üzerinde uçmasını sağlar. Yüksek performanslı konum çipleri, özellikle açık alandaki uzun menzilli operasyonlarda navigasyon hassasiyetini önemli ölçüde artırır.

GPS / BeiDou Konum Belirleme Entegre Devresi

GPS ve BeiDou konum çipleri uydu navigasyonu ve konum takibi sunar. Açık hava uçuşları için zorunludur; üsse dönüş, pozisyon tutma, rota noktası navigasyonu ve hassas rota planlama fonksiyonlarını destekler.

Radar / LiDAR Kontrol ve İşleme Çipleri

Radar veya LiDAR sensörleri ile birlikte çalışarak hassas engel tespiti, çarpışma önleme ve arazi takibi imkanı sunar. Gelişmiş çevre algılama gerektiren endüstriyel drone'lar, tarımsal ilaçlama, haritalama ve denetim modellerinde sıklıkla kullanılır.

4. ESC Sürücü Entegre Devreleri

Ana kontrol birimi ile drone motorları arasında güç köprüsü görevi görür. Kontrol sinyallerini alır ve her motorun akımını ve dönüş hızını ayrı ayrı ayarlar. Uçuş gücü, çeviklik ve taşıma kapasitesini doğrudan etkiler; hızlanma, yavaşlama ve dönüş sırasında istikrarlı güç çıkışı sağlar.

5. Güç Yönetimi Çipi (PMIC)

Tüm cihazın genel güç dağılımı, voltaj regülasyonu ve batarya korumasını yönetir. Farklı çip ve modüller için çıkış voltajını sabit tutar; aşırı voltaj, düşük voltaj ve aşırı akım kaynaklı hasarları engeller. Enerji tüketimini optimize ederek batarya ömrünü ve drone'un çalışma süresini uzatır.

ADI yüksek verimli güç modülleri (Eski LTC/LTM serisi)

Çok kanallı DC-DC dönüştürücüler: LTM4613IV, LTM4615IV, LTM4622IY

RF ve sinyal güç yönetimi: LTC5548IUDB, LTC5549IUDB, LTC5510IUF, LTC2262IUJ-14

Microchip güç çipleri: MIC69502WR

MPS DC-DC dönüştürücüler (Drone ikincil güç kaynağında yaygın kullanılır): MP9943GQ-Z, MP9447GL-Z

Motor sürücü çipi (Güç çıkış birimi): Fortior FD6288Q

6. İletişim ve Veri Aktarım Entegre Devreleri

Uzaktan kumanda sinyal alıcı-vericileri ve görüntü aktarım çiplerini içerir. Kumanda ile drone arasında komut sinyallerini taşır ve anlık hava görüntülerini yer istasyonuna gönderir. Kaliteli iletişim devreleri sinyal gecikmesini azaltır, parazit direncini artırır ve uçuş sırasında sinyal kesintilerini önler.

RF çipleri genel olarak üç gruba ayrılır: Uzaktan kumanda iletişimi, video aktarımı ve telemetri veri aktarımı.

Uzaktan Kumanda RF Çipleri

Verici ile drone arasında çift yönlü iletişim kurar, komutların istikrarlı şekilde çalışmasını ve yüksek parazit direncini garanti eder. Karmaşık elektromanyetik ortamlarda bile güvenilir kontrol sinyalleri sunar.

Video Aktarım RF Çipleri

Video aktarım çipleri, drone'daki anlık hava görüntülerini yer istasyonuna iletir. Aktarım menzili, gecikme ve görüntü kararlılığı üzerinde belirleyici rol oynar; hava fotoğrafçılığı ve FPV uygulamaları için kritik öneme sahiptir.

Veri Aktarım (Telemetri) RF Çipleri

Telemetri çipleri; tutum, GPS konumu, batarya durumu, irtifa ve diğer sistem parametreleri gibi uçuş verilerini operatöre gönderir. Uzaktan operasyon ve görev takibi için güvenilir uzun menzilli veri bağlantısı gerektiren endüstriyel drone'larda yaygın kullanılır.

RF Alıcı-Vericiler ve Görüntü Aktarım Çipleri (ADI)

Yüksek performanslı geniş bant RF alıcı-vericiler: AD9361BBCZ, AD9363BBCZ

Uzun menzilli LoRa kablosuz iletişim: Semtech LR1121IMLTRT

RF güç yükselticileri: Skyworks SE5004L

Video vericileri: RichWave RTC6705A

Video ve Görü İşleme SoC'leri (Görüntü aktarımı ile uyumlu):

Rockchip Yapay Zeka SoC'leri: RK3588M, RK3588J, RK3576

Hisilicon video işleme çipleri: SS928V100, SS928, Hi3516CV610

OSD Ekran Çipi (Görüntü aktarımı yardımcısı): Microchip AT7456E

7. Ses ve Video İşleme Entegre Devreleri

Genellikle kamera donanımlı hava fotoğrafçılığı drone'larında kullanılır. Çekilen görüntü ve videoları işler, kodlar ve sıkıştırır; yüksek çözünürlüklü kayıt ve anlık yayın özelliklerini destekler. Depolama modülleri ile birlikte çalışarak yerel video kaydı yapar ve net, akıcı görüntü çıkışı sunar.

Flash Bellek: Winbond W25Q128JVSIQ, W25Q128JVPIQ (Uçuş verisi, kayıtlar ve video dosyalarını depolar)

FPGA Programlanabilir Mantık Çipleri (Üst düzey endüstriyel drone'lar, sinyal işleme ve algoritma hızlandırma için):

AMD Xilinx: XC7Z020-2CLG400I

Intel Altera: 10M04DCF256I7G

Yukarıdaki liste, drone'lar için önerilen entegre devre bileşenlerini içerir ve modern insansız hava aracı sistemlerinde ihtiyaç duyulan temel yarı iletken teknolojilerini kapsar. Uçuş kontrol mikrodenetleyicileri ve özel SoC'lerden, eylemsizlik sensörleri, barometre çipleri, GPS konum modülleri, RF iletişim çipleri, yapay zeka işlemcileri ve motor sürücülere kadar her bileşen; istikrarlı uçuş, hassas navigasyon, verimli güç yönetimi ve akıllı çevre algılama için hayati bir rol üstlenir.

İnsansız Hava Aracı Sistemlerinin Uygulamaları

Tüketici Sınıfı Havadan Fotoğraf Çekme Drone'ları

Tüketici drone'ları, istikrarlı uçuş pozisyonunu korumak için uçuş kontrol mikrodenetleyicilerini kullanır. Görüntü işleme ve kodlama çipleri, yüksek çözünürlüklü video kaydı ve sıkıştırma işlemlerini gerçekleştirirken radyo frekansı iletişim çipleri, düşük gecikmeli video aktarımı ve duyarlı uzaktan kumanda imkanı sunar. Konumlandırma çipleri, rota noktası uçuşu, nesne takibi ve üsse dönüş fonksiyonlarını etkinleştirerek sorunsuz ve istikrarlı havadan fotoğraf çekme performansı sağlar.

Lojistik ve Kargo Teslimat Drone'ları

Lojistik uygulamalarında ana kontrol çipleri, rota planlaması ve uçuş koordinasyonunu yönetir. Yüksek hassasiyetli konumlandırma çipleri, iniş ve teslimat noktalarında tam doğruluk sağlar; iletişim çipleri ise anlık konum ve kargo durumu verilerini aktarır. Güç yönetim çipleri, enerji verimliliğini optimize ederek uçuş süresini uzatır ve kısa mesafeli, zorlu arazi koşullarında teslimat operasyonlarının gerçekleştirilmesini mümkün kılar.

Tarım Drone'ları

Yapay zeka hesaplama ve görüntü işleme çipleri, bitki çeşitlerini, zararlıları ve hastalıkları tespit eder. Uçuş kontrol ve motor sürücü çipleri, püskürtme miktarının hassas kontrolünü ve düzgün çalışmayı sağlar. Konumlandırma çipleri, tarım arazileri üzerinde tam otonom uçuşu destekleyerek tarımsal verimliliği ve doğruluğu önemli ölçüde artırır.

Yüksek Riskli Endüstriyel Denetim Drone'ları

Çoklu sensör entegrasyon çipleri, görüntü, mesafe ve uçuş pozisyonu gibi verileri toplar. Yapay zeka işleme çipleri, ekipman arızalarını ve çevresel tehlikeleri anlık olarak analiz eder. Uzun menzilli telemetri RF çipleri, saha verilerini operatörlere ileterek tehlikeli denetim ortamlarında insan gücünün güvenli bir şekilde yerine geçilmesini sağlar.

Yarış Drone'ları

Yüksek frekanslı uçuş kontrol işlemcileri, pilot komutlarına anında yanıt verilmesini sağlar. Düşük gecikmeli video aktarım çipleri, birinci şahıs görüşü (FPV) anlık olarak sunarken yüksek hızlı motor sürücü çipleri, hızlı itki tepkisi vererek yüksek hızlı manevra ve yarış performansı gereksinimlerini karşılar.

Haritalama ve Denetim Drone'ları

Görüntü işleme çipleri, yüksek çözünürlüklü görüntüler yakalayıp üç boyutlu modeller oluşturur. GPS, BeiDou gibi GNSS konumlandırma çipleri, haritalama ve ölçüm çalışmaları için yüksek hassasiyetli coğrafi veri üretir.

Güvenlik ve Asayiş Drone'ları

Yapay zeka tanıma çipleri, insanları ve anormal hedefleri otomatik olarak tespit eder. İletişim çipleri, canlı video ve kontrol komutlarının uzun mesafelere aktarılmasını sağlayarak geniş alan devriyeleri, gözetim ve arama-kurtarma operasyonları için ideal kullanım sunar.

Drone Entegre Devrelerinin Kullanımındaki Zorluklar

1. Ana Çip Kıtlığı

Uçuş kontrol işlemcileri, yapay zeka çipleri, yüksek hassasiyetli sensörler ve RF iletişim çipleri gibi üst düzey drone bileşenlerinin yerli üretim oranı hâlâ düşüktür ve yabancı tedarikçilere büyük ölçüde bağımlıdır. Jeopolitik kısıtlamalar ve üreticilerin sınırlı üretim kapasitesi ile birleştiğinde uzun teslimat süreleri, stok sıkıntısı ve fiyat dalgalanmaları meydana gelir. Sonuç olarak drone üretimi çip kıtlığı nedeniyle sıklıkla gecikir ve tedarik zincirinin zafiyeti ortaya çıkar.

2. Hesaplama Gücü ile Enerji Tüketimi Arasındaki Denge

Endüstriyel ve ticari drone'lar; yapay zeka tabanlı engel kaçınma, nesne tanıma ve üç boyutlu modelleme işlemleri için giderek daha yüksek hesaplama gücüne ihtiyaç duyar. Ancak drone'lar kompakt yapısı ve sınırlı batarya kapasitesi nedeniyle kısıtlanır. Yüksek performanslı çipler aşırı enerji tüketimine, ısı dağılımı sorunlarına ve uçuş süresinin kısalmasına yol açar.

3. Uçuş Süresi ve Yük Kapasitesindeki Sınırlamalar

Lityum bataryaların enerji yoğunluğundaki darboğaz nedeniyle standart drone'lar yalnızca 20–30 dakika uçabilir. Ağır yük taşıma modellerinde ise uçuş süresi daha da kısalır ve maliyet artar. Düşük güç tasarımlarındaki eksiklikler ve yetersiz güç yönetimi verimliliği, uçuş süresinin iyileştirilmesini engeller; lojistik, uzun menzilli denetim gibi alanlarda büyük ölçekli ticarileşmeyi ciddi şekilde kısıtlar.

4. Güvenilir Tedarik Kanalları

İnsansız hava aracı sektöründeki yüksek talep, devam eden tedarik zinciri ve kapasite kısıtlamaları nedeniyle çip kıtlığı önemli bir sorun olmaya devam etmektedir. Kesintisiz üretim ve araştırma-geliştirme faaliyetlerini sürdürmek için istikrarlı ve güvenilir bir tedarik kanalı seçimi zorunludur.
