Bir devrenin radyo bileşenleri nelerdir?

Radyo teknolojisi, modern iletişim sistemlerinin temel bir parçasıdır ve çok çeşitli uygulamalarda kablosuz iletim sağlar. Temel devre elemanlarından daha gelişmiş modüllere kadar her bir elektronik radyo ekipmanı istikrarlı ve verimli sinyal işlemeyi sağlamak için özel bir rol oynar. Bu yazıda, bir radyo sisteminin temel bileşenlerini, birlikte nasıl çalıştıklarını detaylandıracağız ve modern gelişmiş elektronik sistemler için doğru radyo bileşenlerinin nasıl seçileceğini tartışacağız.

Bir Devrenin Radyo Bileşenleri Nelerdir?

Radyo bileşenleri, radyo frekanslı (RF) devrelerde sinyal üretmek, iletmek, almak, filtrelemek, yükseltmek ve işlemek için kullanılan elektronik bileşenlerdir. Bu bileşenler birlikte çalışarak radyolar, akıllı telefonlar, Wi-Fi yönlendiriciler, Bluetooth cihazlar, GPS alıcıları ve IoT ekipmanları gibi cihazlarda kablosuz iletişimi sağlar.

Verici Devre

Bir anten aracılığıyla radyo frekanslı (RF) sinyaller üretir ve gönderir. Kablosuz iletişim için elektrik sinyallerini elektromanyetik dalgalara dönüştürür.

Alıcı Devre

Bir antenden RF sinyallerini alır ve kullanılabilir elektrik sinyallerine dönüştürür. İletilen bilgiyi daha sonraki işleme için çıkarır.

Filtre Devre

İstenmeyen frekansları ve gürültüleri kaldırır, istenen sinyalin geçişine izin verir. Sinyal kalitesini iyileştirir ve paraziti azaltır.

Yükseltici Devre

Tasıdıkları bilgiyi değiştirmeden zayıf RF veya elektrik sinyallerinin gücünü artırır. İletim menzilini ve alım hassasiyetini iyileştirmeye yardımcı olur.

Demodülatör Devre

Modüle edilmiş bir RF sinyalinden orijinal ses, veri veya videoyu geri alır. Alınan taşıyıcı sinyali tekrar kullanışlı bilgiye dönüştürür.

Osilatör Devre

Sinyalleri iletmek ve almak için kullanılan kararlı bir RF taşıyıcı frekansı üretir. Radyo sistemi için zaman ve frekans referansı sağlar.

Modülatör Devre

İletimden önce taşıyıcı dalgayı ses, veri veya video sinyalleriyle birleştirir. Bilgiyi kablosuz iletişim için hazırlar.

Farklı fonksiyonel modüller elektrik sinyalleri aracılığıyla birlikte çalışır ve bu modüllerin uygulanması bir dizi radyo sisteminin elektronik bileşenleri tarafından gerçekleştirilir.

1. Sinyal Üretim ve Osilasyon BölümüKristal Osilatör

Voltaj Kontrollü Osilatör (VCO)

Faz Kilitli Döngü Sentezleyici (PLL)

Fonksiyon Üreteçleri ile İlişkili Devreler

2. RF Ön Uç

Anten

RF Filtre / Band Geçiren Filtre

RF Yükseltici

Düşük Gürültülü Yükseltici (LNA)

3. Modülasyon ve Demodülasyon Devreleri

Modülatör

Demodülatör

Karıştırıcı

Ara Frekans Yükseltici (IF)

4. Sinyal İşleme ve Kontrol Çekirdeği

Mikrodenetleyici Birimi (MCU)

Dijital Sinyal İşlemci (DSP)

RF Alıcı-Verici Entegre Devresi

Analog-Dijital Dönüştürücü (ADC)

Dijital-Analog Dönüştürücü (DAC)

5. Güç Yükseltme ve Çıkış Kademesi

Güç Yükseltici (PA)

Sürücü Yükseltici

Empedans Uyum Ağı

6. Güç Yönetimi Bölümü

Voltaj Regülatörü (LDO / DC-DC Dönüştürücü)

Güç Yönetim Entegre Devresi (PMIC)

Ayrıştırma Kapasitörleri

Endüktanslar ve Ferit Boncuklar

7. Yardımcı ve Koruma Bileşenleri

Dirençler

Kapasitörler

Diyotlar

ESD Koruma Cihazları

Transistörler (BJT / MOSFET)

Radyo Bileşenleri Nasıl Çalışır?

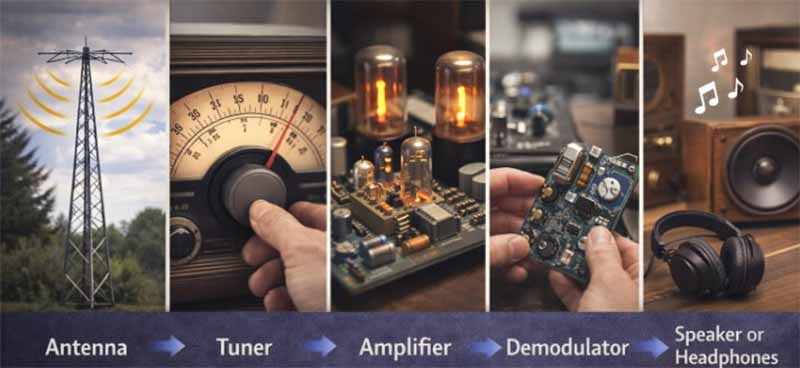

Radyo bileşenleri, kablosuz sinyalleri iletmek ve almak için birlikte çalışır. İletim sırasında, bir osilatör kararlı bir radyo frekanslı (RF) taşıyıcı üretirken, bir modülatör onu ses, veri veya diğer bilgilerle birleştirir. Ardından sinyal bir yükseltici tarafından yükseltilir, bir filtre tarafından temizlenir ve bir anten aracılığıyla havaya iletilir.

Alıcı tarafında, anten gelen RF sinyalini yakalar. Bir filtre istenmeyen frekansları ve parazitleri kaldırır ve bir yükseltici zayıf sinyali güçlendirir. Son olarak, bir demodülatör, ses veya dijital veriler gibi orijinal bilgiyi çıkarır ve bu bilgi daha sonra işleme için cihaza gönderilir.

Elektronik Radyo Uygulamaları

Elektronik radyo, modern kablosuz iletişim ve elektronik sistemlerde yaygın olarak kullanılır. Cihazların çok çeşitli endüstrilerde radyo frekanslı (RF) sinyallerini verimli bir şekilde iletmelerine, almalarına ve işlemlerine olanak tanır.

Kablosuz İletişim:

Akıllı telefonlar, 4G/5G ağları, Wi-Fi ve Bluetooth cihazlar. Radyo devre bileşenleri, kablosuz iletişim cihazlarında istikrarlı sinyal iletimi ve alımını sağlar.

Yayıncılık:

AM/FM radyo ve televizyon yayın sistemleri. Özel elektronik radyo bileşenleri, radyo ve TV yayınları için frekans sinyallerini işler ve modüle eder.

Nesnelerin İnterneti (IoT):

Akıllı evler, giyilebilir cihazlar, endüstriyel sensörler ve bağlı cihazlar. Miniatür radyo bileşenleri, IoT sensörleri ve akıllı cihazlar için düşük güçlü kablosuz veri iletimini destekler.

Otomotiv Elektroniği:

Araç navigasyonu, anahtarsız giriş, radar ve araçtan her şeye iletişim (V2X). Radyo sistemi bileşenleri, araçların kablosuz iletişim, navigasyon ve uzaktan izleme fonksiyonlarını yerine getirir. Araç sinyal alımını ve parazit önleyici performansı stabilize ederek sürüş güvenliğini artırırlar.

Havacılık & Savunma:

Radar sistemleri, aviyonik, askeri iletişim ve elektronik savaş. Yüksek hassasiyetli elektronik radyo ekipmanları, havacılık ve askeri sistemler için istikrarlı kablosuz iletişim ve radar sinyali işleme sağlar.

Tıbbi Ekipmanlar:

Kablosuz hasta izleme, tıbbi telemetri ve uzaktan sağlık cihazları. Entegre radyo bileşenleri, tıbbi izleme ve taşınabilir tıbbi cihazlar için kablosuz veri iletimini destekler.

Endüstriyel Otomasyon:

Kablosuz izleme, uzaktan kontrol sistemleri ve fabrika otomasyonu. Radyo devre bileşenleri, endüstriyel otomasyon ekipmanları için kablosuz sinyal kontrolü ve veri geri bildirimi sağlar.

Elektronik radyo bileşenleri, güvenilir kablosuz bağlantı ve yüksek frekanslı sinyal işleme sağlamada önemli bir rol oynar.

Radyo Bileşenleri Nasıl Seçilir

En iyi radyo bileşenleri, frekans performansını, güç işlemeyi, sinyal kalitesini, güvenilirliği ve maliyeti dengelemektedir. Bileşen özelliklerini uygulamanızın gereksinimleriyle eşleştirerek, istikrarlı ve verimli RF sistemleri oluşturabilirsiniz.

1. Çalışma Frekansını Belirleyin

HF, VHF, UHF veya mikrodalga frekansları gibi hedef RF frekans bandını destekleyen bileşenleri seçin.

2. Güç Gereksinimlerini Düşünün

Yükselticilerin, transistörlerin ve diğer RF bileşenlerinin bozulma olmadan gerekli iletim gücünü ve sinyal seviyelerini kaldırabildiğinden emin olun.

3. Sinyal Performansını Kontrol Edin

Güvenilir sinyal iletimi ve alımı sağlamak için kazanç, gürültü figürü, bant genişliği, giriş kaybı ve doğrusallık gibi temel özellikleri değerlendirin.

4. Empedans Uyumunu Sağlayın

Çoğu RF devre 50 Ω veya 75 Ω empedans kullanır. Uygun empedans uyumu, sinyal yansımasını en aza indirir ve güç aktarımını maksimize eder.

5. Çevresel Koşulları Değerlendirin

Gerekli sıcaklık aralığı, nem, titreşim ve diğer çevresel koşullarda güvenilir bir şekilde çalışabilen bileşenleri seçin.

6. Paket ve PCB Uyumluluğunu Kontrol Edin

Termal performansı ve montaj gereksinimlerini dikkate alarak PCB düzeninize uyacak paket türlerini ve ayak izlerini seçin.

7. Güvenilir Üreticileri Seçin

Tutarlı kalite, uzun vadeli güvenilirlik ve teknik destek sağlamak için RF bileşenlerini saygın üreticilerden veya yetkili distribütörlerden satın alın.
