Dijital Sinyal İşlemcileri Nedir? Yapay Zeka Çağında Önemli Rolü

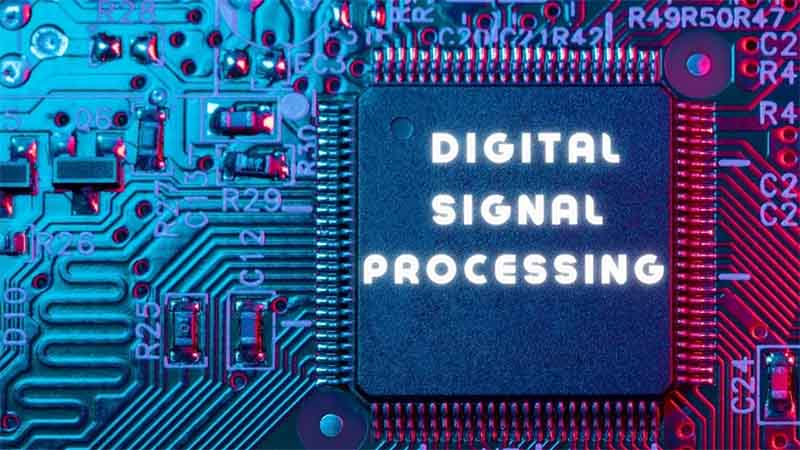

Dijital Sinyal İşlemcileri (DSP) nedir? Dijital sinyal işleme çipleri genellikle günümüzün elektronik cihazlarının "süper beyinleri" olarak adlandırılır. DSP’ler, akıllı telefonlar, otomobiller, endüstriyel makineler ve tıbbi cihazlar içinde sessizce çalışarak sinyallerin gerçek zamanlı olarak hızlı ve doğru bir şekilde işlenmesini sağlar.

Dijital sinyal işlemcileri (DSP’ler), ses, video, sıcaklık, basınç veya konum sinyalleri gibi gerçek dünya sinyallerini işleme ve hesaplama için dijital verilere dönüştüren özel DSP çipleri ile gerçekleştirilir. Bu çipler, karmaşık hesaplamaları hızlı ve verimli şekilde gerçekleştirebilen yüksek hızlı işlemciler olarak çalışır.

Bir analog-dijital dönüştürücü (ADC), önce ses veya video gibi analog sinyalleri 1 ve 0’lardan oluşan dijital bir formata dönüştürür. Ardından DSP çipi bu dijital sinyalleri işler ve işlenen bilgileri dijital-analog dönüştürücü (DAC) aracılığıyla kullanıcıya geri iletir.

Dijital Sinyal İşlemciler Nasıl Çalışır?

DSP çiplerinin temel gücü, yerleşik gelişmiş algoritmalar ve yüksek hızlı hesaplama performansı ile desteklenen son derece verimli sinyal işleme yeteneklerinden gelir. Temel çalışma prensibi, bir analog sinyalin alınmasıyla başlar; bu sinyal bir analog-dijital dönüştürücü (ADC) aracılığıyla dijital sinyale dönüştürülür. Dijital sinyal daha sonra DSP çekirdeği tarafından filtreleme, modülasyon, kodlama ve çözme gibi karmaşık işlemlerle işlenir. Son olarak, işlenmiş dijital sinyal bir dijital-analog dönüştürücü (DAC) aracılığıyla tekrar analog sinyale çevrilir ve çıkışa gönderilir.

Örnekleme (Sampling)

Sürekli analog sinyaller, ADC kullanılarak ayrık dijital sinyallere dönüştürülür. Örnekleme frekansı, doğru ve bozulmasız sinyal yeniden oluşturmayı sağlamak için orijinal analog sinyalin en yüksek frekansının en az iki katı olmalıdır.

İşleme (Processing)

DSP, örneklenen dijital sinyaller üzerinde algoritma tabanlı işlemler gerçekleştirir; bunlar arasında hızlı Fourier dönüşümleri (FFT) ve dijital filtreleme bulunur. Bu algoritmalar, DSP’nin dahili hesaplama birimleri ve özel komut setleri aracılığıyla çalıştırılır ve spektrum analizi, gürültü azaltma ve özellik çıkarımı gibi işlevleri sağlar.

Çıkış (Output)

İşlem tamamlandıktan sonra dijital sinyal ya çıkış için tekrar analog sinyale dönüştürülebilir ya da daha fazla işleme veya iletişim için diğer sistemlere dijital formda iletilebilir.

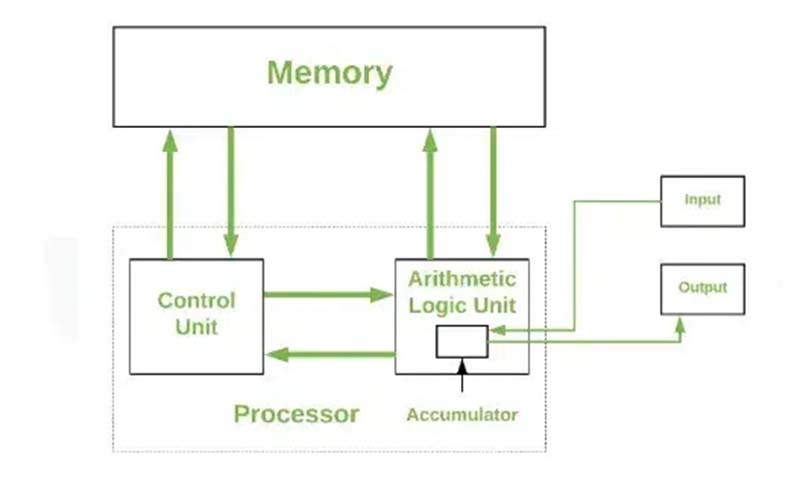

Dijital Sinyal İşleme ÇiplerininBileşenleri Nelerdir?

Bir DSP çipi, karmaşık sinyal işleme görevlerini verimli bir şekilde ele almak için birlikte çalışan birkaç ana bloğundan oluşur.

Aritmetik Birimi:

Bu, DSP çipinin çekirdeğidir ve çarpanlar ve toplayıcılar gibi temel hesaplama elemanlarını içerir. Çarpan, tek bir talimat döngüsü içinde çarpma işlemlerini tamamlayabilirken, toplayıcı toplama işlemlerini ele alır. Birlikte çalışarak, karmaşık matematiksel işlemlerin hızlı bir şekilde yürütülmesini sağlarlar.

Bellek:

DSP çipleri tipik olarak hem program belleği hem de veri belleği içerir. Program belleği, DSP işlemleri için gerekli olan kodu depolar, veri belleği ise giriş sinyal verilerini ve işleme sonuçlarını tutar. Bazı DSP çipleri ayrıca veri ve talimat erişim hızını artırmak için yüksek hızlı önbelleğe (cache) sahiptir.

Giriş/Çıkış Arayüzleri:

G/Ç arayüzleri, DSP çipinin harici cihazlarla iletişim kurmasını sağlar. Sensörlerden, analog-dijital dönüştürücülerden (ADC) ve diğer kaynaklardan dijital sinyaller alır ve işlenmiş dijital sinyalleri dijital-analog dönüştürücülere (DAC), ekranlara ve iletişim modüllerine gönderir.

Kontrol Birimi:

Sıkça DSP çipinin "beyni" olarak adlandırılan kontrol birimi, program talimatlarına dayanarak kontrol sinyalleri üretir. Tüm dahili bileşenlerin çalışmasını koordine eder ve tüm çip boyunca veri akışını yönetir.

Yüksek hızlı aritmetik birimlerini, özel belleği ve akıllı kontrol mantığını birleştirerek, DSP'ler hızlı, verimli ve gerçek zamanlı sinyal işleme için tasarlanmıştır ve bu da onlara gerçek dünya uygulamalarında geniş bir sinyal işleme görevi yelpazesini ele alma imkanı verir.

Dijital Sinyal İşlemcilerinin Özellikleri

Yüksek Kapasite ve Karmaşık İşleme Kabiliyeti

Dijital sinyal işlemcileri, sinyal hesaplama, filtreleme, analiz ve dönüşüm de dahil olmak üzere büyük ölçekli ve karmaşık işleme görevlerini ele alabilir. Aynı zamanda çok az fiziksel alana ihtiyaç duyarlar, bu da daha fazla işlevin kompakt elektronik cihazlara entegre edilmesini sağlar.

Yüksek Esneklik

Analog sinyal işleme sistemleriyle karşılaştırıldığında, dijital sinyal işleme sistemlerinin parametreleri tipik olarak kayıt defterlerinde (register) veya bellekte depolanır. Sistemi ayarlamak veya optimize etmek için bu parametreleri değiştirmek basit ve verimlidir. Bu esneklik, dijital sinyal işlemcilerinin geniş bir karmaşık uygulama senaryosu yelpazesine uyum sağlamasını sağlar.

Yüksek Güvenilirlik

Dijital sinyal işlemcileri, dijital bileşenleri ve sinyallerin ikili temsilini kullanır. Belirli sınırlar içinde, harici parazitler dijital değerlerde değişikliklere neden olmaz. Sonuç olarak, DSP tabanlı sistemler güçlü gürültü direncine, stabil veri depolamasına ve yüksek genel güvenilirlik sunar.

Yüksek Hassasiyet

Analog cihazlar genellikle sınırlı veri temsil hassasiyeti sunarken, dijital sinyal işlemcileri 64 bit gibi daha büyük kelime uzunluklarını (word length) destekleyebilir. Bu, veri hassasiyetinin 10⁻¹⁸ üzerinde seviyelere ulaşmasını sağlar ve bu da analog sistemlerinkiyle karşılaştırıldığında çok daha yüksektir.

Özel Donanım Çarpanları

Dijital sinyal işlemcileri, tek bir talimat döngüsü içinde bir çarpma işlemini tamamlayabilen özel donanım çarpanlarıyla donatılmıştır ve bu da işleme verimliliğini büyük ölçüde artırır. Ayrıca, birikimci kayıt defterleri (accumulator register), işlemcinin birden fazla ürünün toplamını verimli bir şekilde ele almasını sağlar.

Çift Bellek Mimarisi

DSP'ler tipik olarak dahili belleği iki ayrı alana böler — biri program depolaması için, diğeri ise veri depolaması için. Bu mimari, talimatlara ve verilere eş zamanlı erişim sağlar, bu da bellek bant genişliğini ve genel işleme performansını önemli ölçüde artırır.

Dijital Sinyal İşlemcileri Ne İş Yapar?

Dijital sinyal işlemcisi (DSP), gerçek zamanlı dijital sinyal işleme için tasarlanmış özel bir mikrişlemcidir. Sinyal elde etme, dönüşüm, filtreleme, tespit ve modülasyon/denodülasyon gibi işlemleri verimli bir şekilde gerçekleştirebilir. Yüksek hızı ve verimliliği sayesinde, dijital sinyal işlemcileri iletişim, ses ve video işleme, endüstriyel otomasyon, otomotiv elektronikleri, robot kontrolü, motor kontrolü ve ev aletlerinde yaygın olarak kullanılır.

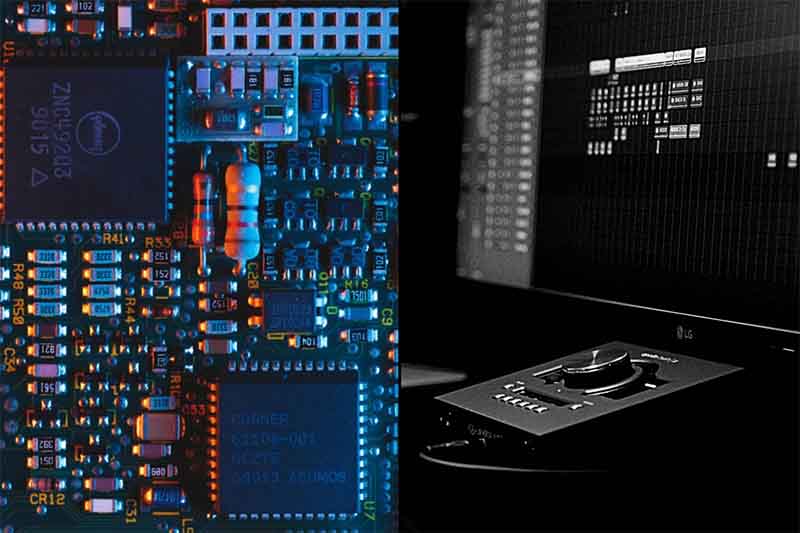

Dijital Sinyal İşleme Uygulamaları

İletişim

İletişim alanında, dijital sinyal işlemcileri baz istasyonlarında, cep telefonlarında, modemlerde sowie analog-dijital ve dijital-analog dönüşüm sistemlerinde yaygın olarak kullanılır. DSP'ler, iletişim sinyallerinin gerçek zamanlı işlenmesini sağlayarak sinyal kalitesini, güvenilirliliği ve iletim verimliliğini artırır.

Ses ve Video İşleme

Ses ve video uygulamalarında, dijital sinyal işlemcileri, ses kodlama ve çözme, karıştırma, gürültü azaltma ve video sıkıştırma, açma ve geliştirme gibi görevleri ele alır. Bu yetenekler, çok medya içeriğinin netliğini, gerçekçiliğini ve genel kalitesini önemli ölçüde artırır.

Konuşma Tanıma

Dijital sinyal işlemcileri, ses sinyallerini gerçek zamanlı olarak işleyip analiz ederek arka plan gürültüsünü azaltır ve konuşma tanıma doğruluğunu artırır. Akıllı asistanlarda, sesli kontrol sistemlerinde ve iletişim cihazlarında yaygın olarak kullanılırlar.

Radar

Dijital sinyal işlemcileri, hedef tespiti, mesafe ölçümü ve hareket takibi sağlamak için radar yankı sinyallerini hızla işleyebilir.

Otomatik Kontrol Sistemleri

Otomatik kontrol uygulamalarında, dijital sinyal işlemcileri, gerçek zamanlı kontrol ve sistem optimizasyonu sağlamak için kullanılır. Çeşitli sensörlerden gelen sinyalleri işler ve hedef sistemin hassas kontrolünü sağlayan doğru kararlar vermek için önceden tanımlanmış kontrol algoritmalarını yürütür.

Tıbbi Cihazlar

Dijital sinyal işlemcileri, tıbbi ekipmanlarda yaygın olarak uygulanır. BT, MRI, ultrason ve X-ışını makineleri gibi tıbbi görüntüleme sistemlerinde görüntü yeniden yapılandırma, gürültü azaltma, geliştirme ve gerçek zamanlı işlemeyi desteklerler. DSP'ler ayrıca EKG, EEG ve EMG verileri de dahil olmak üzere biyomedikal sinyalleri çıkarmak ve analiz etmek için kullanılır.

Endüstriyel Kontrol

Endüstriyel kontrol sistemlerinde, dijital sinyal işlemcileri çekirdek bileşenlerden biridir. Makine görüşü sistemlerinde, üretim hatlarında kalite denetimi, nesne tanıma ve konum ölçümü için görüntü elde etme, işleme ve analizi ele alırlar. DSP'ler ayrıca endüstriyel robotlarda ve CNC makinelerde yüksek hassasiyetli hareket kontrolü ve yol planlaması için sowie endüstriyel otomasyon ortamlarında PID kontrolü, filtreleme, örnekleme ve veri işleme gibi gerçek zamanlı sinyal işleme görevleri için kullanılır.

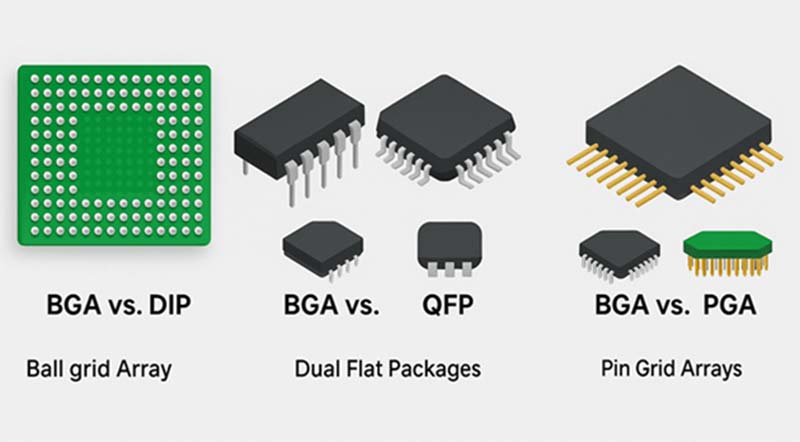

Dijital Sinyal İşlemcilerinin Ambalaj Türleri

PGA (Pin Grid Array - Pim Izgara Dizisi)

PGA, büyük sayıda pime ihtiyaç duyan ancak orta düzey ısı dağılımı gereksinimleri olan uygulamalar için uygun olan bir pim ızgara dizisi ambalajıdır. Örneğin, SM320C40GFS60, SPGA (Shrink Pin Grid Array - Küçültülmüş Pim Izgara Dizisi) ambalajını kullanır.

QFP (Quad Flat Package - Dört Taraflı Düz Ambalaj)

QFP, LFQFP (Low Profile QFP - Düşük Profilli QFP) gibi varyantları içeren dört taraflı düz bir ambalajdır ve genellikle yüzey monte teknolojisi için kullanılır. Örnek olarak, TMS320VC33PGE150, LFQFP ambalajında sunulur.

BGA (Ball Grid Array - Top Izgara Dizisi)

HBGA (Heat Sink BGA - Isı Dağıtıcı BGA) ve FBGA (Fine Pitch BGA - İnce Açıklıklı BGA) dahil olmak üzere BGA ambalajları, yüksek pim sayısı ve mükemmel elektriksel performans sunar. Örneğin, TMS320C6454BZTZA FBGA ambalajında mevcuttur, tandiski TMS320DM640AZDKA4 standart BGA ambalajını kullanır.

CSP (Chip Scale Package - Çip Boyutlu Ambalaj)

CSP, gerçek çip boyutuna çok yakın olan bir çip boyutlu ambalajdır ve alan kısıtlı uygulamalar için idealdir. CSP kullanan spesifik modeller, halka açık kaynaklarda geniş bir şekilde açıklanmamıştır.

Diğer Uzmanlaşmış Ambalajlar

Bazı DSP'ler, ısısal, elektriksel ve mekanik gereksinimlere bağlı olarak diğer özel veya uzmanlaşmış ambalaj türlerinde de sunulabilir.

2026 Yılının En Önde Gelen Dijital Sinyal İşlemci (DSP) Üreticileri

Birçok ünlü yarı iletken şirketi, iletişim, otomotiv, endüstriyel kontrol ve gömülü sistemler için yüksek performanslı işlemciler geliştirerek 2026 yılında DSP pazarında lider konumunu sürdürmektedir. En önemli dijital sinyal işlemci üreticileri arasında Texas Instruments, Analog Devices, Qualcomm, NXP Semiconductors, STMicroelectronics, Infineon Technologies, Microchip Technology ve Renesas Electronics bulunmaktadır.

Yüksek performanslı uygulamalar için Analog Devices Inc. tarafından üretilen ADSP-21060LCW-160 dijital sinyal işlemcisi şiddetle tavsiye edilir. Bu dijital sinyal işlemci çipi güvenilir performansı ve güçlü hesaplama kapasitesiyle bilinir olup iletişim, ses/görüntü işleme, endüstriyel kontrol ve otomotiv sistemlerindeki zorlu gerçek zamanlı sinyal işleme görevleri için ideal bir seçimdir.

Analog Devices Inc. DSP | ADSP-21060LCW-160

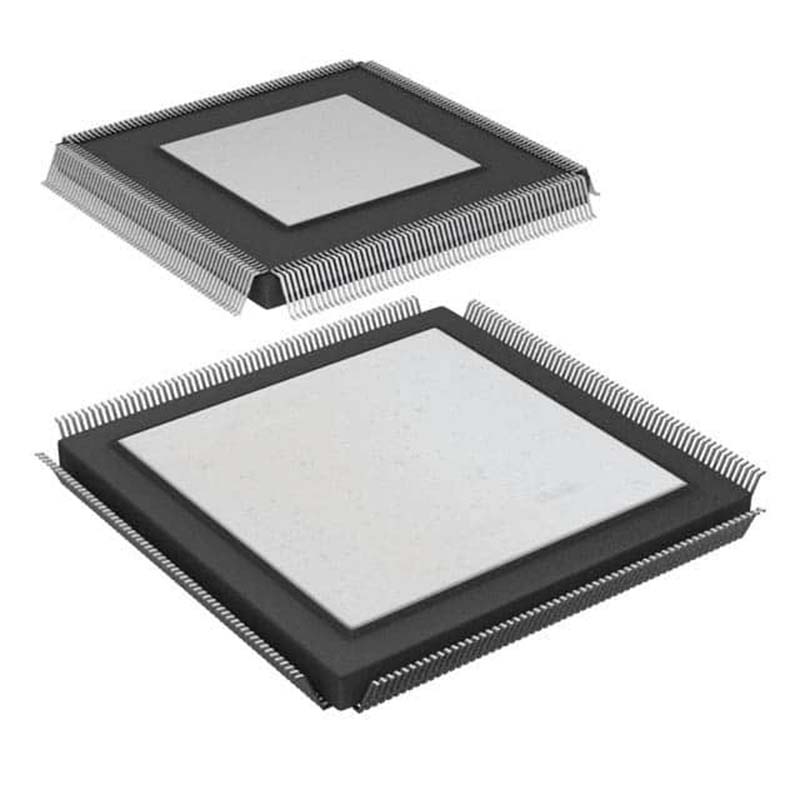

ADSP-21060LCW-160 Dijital Sinyal İşlemcisi

Analog Devices Inc. tarafından üretilen ADSP-21060LCW-160 dijital sinyal işlemcisi, yüksek hızlı sinyal dönüşümü için mükemmel bir tercihtir. Bu DSP işlemcisinin çalışma sıcaklık aralığı -40℃ ile 100℃ arasında olup maksimum çalışma hızı 40 MHz'dir. Tipik çalışma gerilimi 3,3 V olup en düşük 3,15 V ve en yüksek 3,45 V değerindedir. ROM'suz program belleğine sahip olan ürün, 40 MHz saat frekanslı 225-BGA paketine sahip 32 bitlik entegre DSP denetleyicidir. Ana bilgisayar arayüzleri, bağlantı portları ve seri port arayüzlerini destekleyecek şekilde tasarlanmıştır.

ADSP-21060LCW-160 ürününün güncel stok durumu ve fiyat bilgileri için bizimle iletişime geçin. Üretici bilgileri, veri sayfaları, pin şemaları, pin gerilimleri, devre şemaları ve eşdeğer bileşenler gibi detaylı bilgilere erişebilirsiniz.

TMS320C6678

TMS320C6678, TI tarafından piyasaya sürülen C66x mimarili 8 çekirdekli yüksek performanslı bir DSP'dir. Maksimum ana frekansı 1,25 GHz olup sabit nokta ve yüksek hızlı kayan nokta işlemlerini destekler. DDR3, SRIO, Gigabit Ethernet ve PCIe gibi zengin yüksek hızlı arayüzlere sahiptir. Güçlü hesaplama kapasitesi ve genişletilebilir yapısıyla radar sinyal işleme, mobil iletişim baz istasyonları, yüksek çözünürlüklü görüntü algoritması işlemleri ve üst düzey endüstriyel ölçüm kontrol alanlarında yaygın olarak kullanılmaktadır.

ADSP-21489

ADSP-21489, ADI firmasının SHARC mimarisine sahip klasik profesyonel kayan noktalı ses DSP'sidir ve 450 MHz ana frekansında çalışır. Özel ses hesaplama hızlandırıcıları ve büyük kapasiteli çip içi belleği bulunur. Tam çevresel kaynaklara ve üstün ses işleme performansına sahiptir. Çeşitli akustik algoritmalarının geliştirilmesi için uygun olup araç ses sistemleri, profesyonel ses ekipmanları, ses efekti ayarlamaları, ses gürültüsü azaltma ve sivil akustik elektronik ürünlerinde sıkça kullanılmaktadır.

Daha Fazla Gömülü Çözüm Şu An Stokta Mevcut!

Aradığınız popüler çipler ve bulunması zor tüm elektronik bileşenler bizde mevcuttur; tek duraklı elektronik bileşen tedarikçisi ve dağıtıcıyız.

Son olarak doğru DSP seçimi sistem performansı ve güvenilirliği üzerinde büyük etki yaratır. Kanıtlanmış çözümler arayanlar için yüksek hızlı hesaplama, sağlam mimari ve çok yönlülüğü bir arada sunan ADSP-21060LCW-160 DSP çipi kesinlikle tavsiye edilir.
