BJT ve MOSFET transistörleri nedir?

Transistörler, modern elektronik devrelerin temel yapı taşlarıdır ve anahtarlama, yükseltme ve güç kontrolünde önemli bir rol oynar. Mevcut birçok transistör türü arasında BJT'ler ve MOSFET'ler en yaygın kullanılanlardan ikisidir. Her ikisi de bir devredeki akımı kontrol edebilse de farklı şekillerde çalışır ve farklı özelliklere, avantajlara ve uygulamalara sahiptir. Bu makalede BJT ve MOSFET'lerin ne olduğunu, BJT'ler ile MOSFET'ler arasındaki farkı ve temel uygulamalarını inceleyeceğiz.

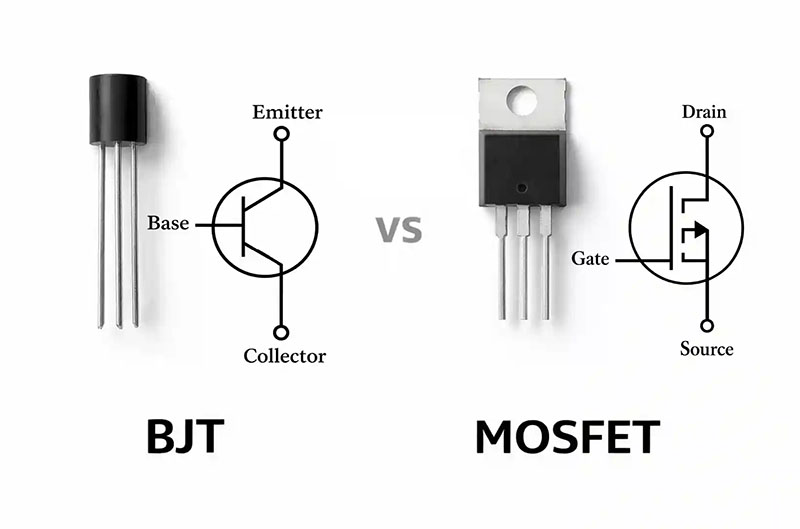

BJT ve MOSFET Transistörler Nedir?

BJT Transistör Nedir?

BJT (Bipolar Junction Transistor - Bipolar Jonksiyon Transistörü), tabanına uygulanan küçük bir akım kullanarak akımı kontrol eden üç terminalli bir yarı iletken cihazdır. Üç terminali emiter, baz ve kolektördür. Uygun bir baz akımı uygulandığında transistör, kolektör ile emiter arasında daha büyük bir akımın akmasına izin verir. Bu nedenle BJT'ler anahtarlama ve sinyal yükseltme uygulamalarında kullanışlıdır.

MOSFET Transistör Nedir?

MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor - Metal Oksit Yarı İletken Alan Etkili Transistör), akımı esas olarak kapısına uygulanan voltaj üzerinden kontrol eden üç terminalli bir transistördür. Terminalleri kaynak, kapı ve drençtir. Kapı voltajı, kaynak ile drenç arasındaki akımı kontrol eden bir elektrik alanı oluşturur. Kapı sabit durumda çok az akım gerektirdiğinden MOSFET'ler verimli anahtarlama ve güç yönetimi için yaygın olarak kullanılır.

MOSFET vs. BJT Transistörler

BJT - Bipolar Jonksiyon Transistörü

BJT, akım kontrollü bir transistördür. Terminallerinden birinden geçen küçük miktardaki akımı kullanarak diğer iki terminalden geçen çok daha büyük akımı düzenler.

Bir BJT'nin üç terminali vardır:

Emiter - türe bağlı olarak akımın girdiği veya çıktığı terminal

Baz - kontrol terminali

Kolektör - ana akımın geçtiği terminal

Baza küçük bir akım verdiğinizde bu akım "geçiş yolunu açar" ve kolektörden emitere doğru orantılı olarak daha büyük bir akımın akmasına izin verir. Bu nedenle BJT'ler genellikle akım yükselteçleri olarak tanımlanır - küçük bir baz akımı, çok daha büyük bir kolektör akımını kontrol eder.

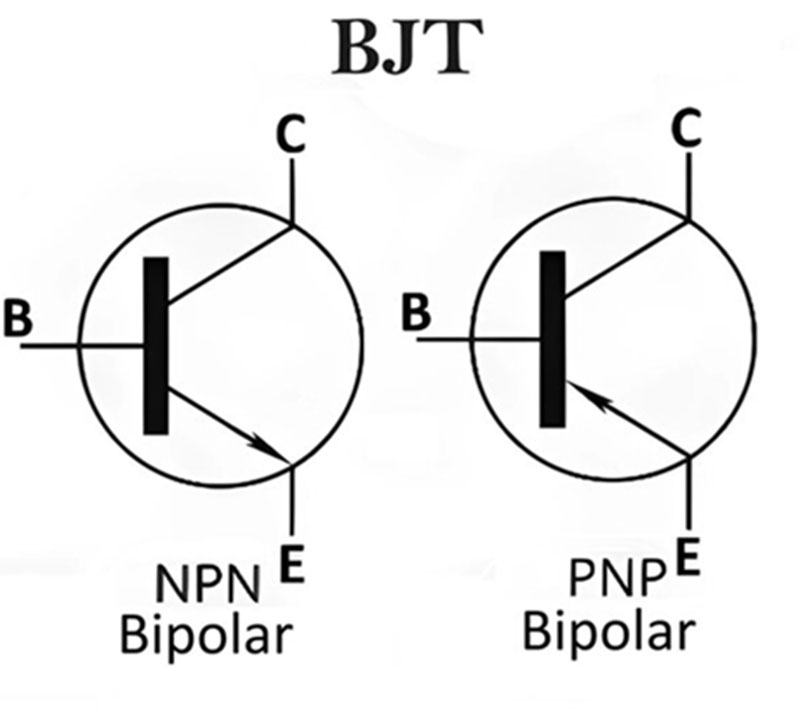

NPN ve PNP

NPN - en yaygın türdür. Baz ile emiter arasında pozitif bir voltaj uygulandığında akım kolektörden emitere doğru akar. Baza akım girdiğinde açılır.

PNP - tamamlayıcı türdür. Akım emitörden kolektöre doğru akar ve bazdan akım çıktığında veya baz voltajı emiter voltajının altına çekildiğinde açılır.

Uygulamada NPN transistörler daha sık kullanılır, çünkü genellikle daha verimli ve daha hızlıdır. PNP transistörler ise çoğunlukla push-pull devrelerinde NPN transistörlerle birlikte veya üst taraf anahtarlaması için kullanılır.

Bazın açık kalması için sürekli akıma ihtiyaç duyduğundan BJT'ler sürücü devresinden daha fazla güç çekebilir. BJT'ler analog devrelerde, ses yükselteçlerinde ve düşük ila orta güçte anahtarlama uygulamalarında yaygın olarak kullanılır.

MOSFET - Metal Oksit Yarı İletken Alan Etkili Transistör

MOSFET, voltaj kontrollü bir transistördür. Giriş akımına bağlı olmak yerine, akımı açmak veya kapatmak için bir voltaj tarafından oluşturulan elektrik alanını kullanır.

Bir MOSFET'in de üç terminali vardır:

Kaynak - yük taşıyıcılarının kaynağı

Kapı - ince bir oksit tabakasıyla kanaldan yalıtılmış kontrol terminali

Drenç - akımın çıktığı terminal

Kapıya voltaj uygulandığında, kaynak ile drenç arasındaki kanalda yük taşıyıcılarını çeken veya iten bir elektrik alanı oluşturur. Bu alan iletken yolu etkin bir şekilde açar veya kapatır ve akımın geçmesine izin verir ya da akımı engeller.

N-Kanal ve P-Kanal

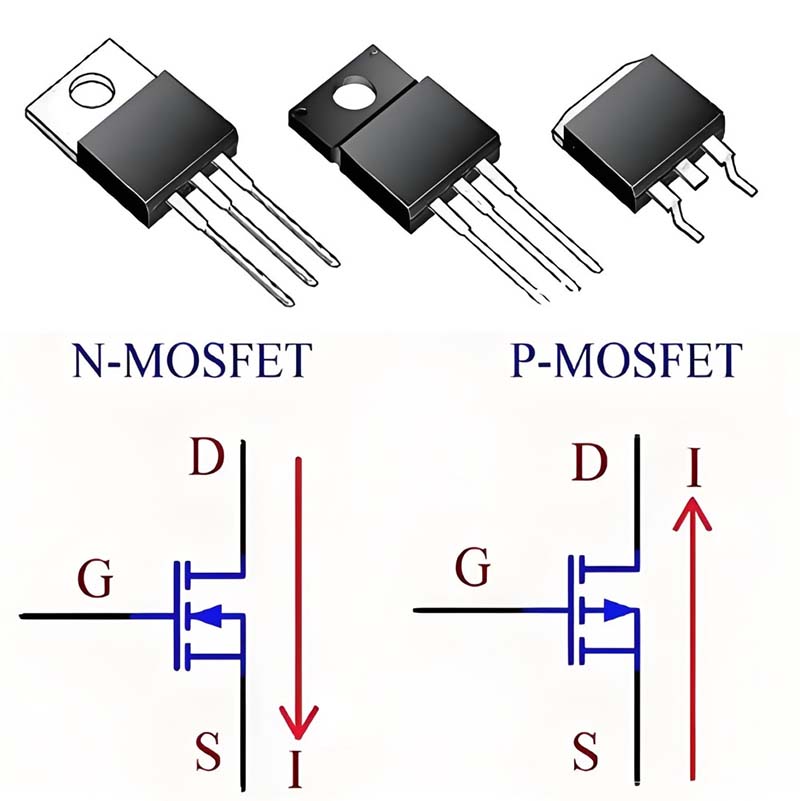

N-Kanal MOSFET (NMOS) - elektronları kullanarak iletim sağlar. Kapı voltajı kaynak voltajının üzerine çıkarıldığında açılır. N-kanal MOSFET'ler en yaygın kullanılan türdür, çünkü elektronlar deliklerden daha hızlı hareket eder ve daha iyi anahtarlama performansı ile daha düşük iletim direnci sağlar.

P-Kanal MOSFET (PMOS) - "delikleri" (elektron eksikliğini) kullanarak iletim sağlar. Kapı voltajı kaynak voltajının altına çekildiğinde açılır. P-kanal cihazlar genellikle üst taraf anahtarlaması ve NMOS transistörlerle birlikte tamamlayıcı CMOS mantık devrelerinde kullanılır.

MOSFET'lerin genel olarak en büyük avantajı nedir? Kapı elektriksel olarak yalıtılmıştır, bu nedenle MOSFET sabit durumda neredeyse hiç giriş akımı çekmez - yalnızca bir voltaj sinyaline ihtiyaç duyar. Bu özellik MOSFET'leri son derece enerji verimli hale getirir ve yüksek hızlı anahtarlama, güç kaynakları, motor kontrolü ve dijital mantık devreleri için ideal kılar. Neredeyse tüm mikroişlemciler MOSFET'lerden oluşur.

BJT Transistörlerin Özellikleri

İyi Akım Kazancı

BJT'ler, nispeten küçük bir baz akımı kullanarak çok daha büyük bir kolektör akımını kontrol edebilir ve iyi bir akım kazancı sağlar. Bu özellik onları ses yükseltme ve analog sinyal işleme gibi uygulamalar için uygun hale getirir.

Mükemmel Doğrusallık

BJT'ler analog yükselteç devrelerinde genellikle iyi bir doğrusallık sunar ve giriş sinyallerinin nispeten yüksek doğrulukla yükseltilmesine olanak tanır. Bu nedenle ses yükselteçlerinde ve diğer analog uygulamalarda yaygın olarak kullanılırlar.

Sürekli Giriş Akımı Gerektirir

BJT'ler çalışma durumlarını korumak için baz akımına ihtiyaç duyar. Bu nedenle giriş belirli miktarda güç tüketir. MOSFET'lerle karşılaştırıldığında bu durum BJT'leri düşük güçlü ve pille çalışan uygulamalar için daha az avantajlı hale getirir.

Nispeten Yavaş Anahtarlama Hızı

BJT'lerin anahtarlama sırasında yük depolaması ve serbest bırakması gerekir; bu durum yüksek frekanslardaki performanslarını sınırlayabilir. Sonuç olarak BJT'ler, yüksek hızlı anahtarlama uygulamalarında genellikle birçok MOSFET kadar uygun değildir.

MOSFET Transistörlerin Özellikleri

Yüksek Giriş Empedansı ve Düşük Sürme Gücü

MOSFET'ler esas olarak kapıya uygulanan voltaj ile kontrol edilir. Kapı neredeyse hiç sürekli giriş akımı gerektirmediğinden MOSFET'lerin sürme gücü ihtiyacı düşüktür. Bu özellik onları özellikle düşük güçlü ve pille çalışan cihazlar için uygun hale getirir.

Hızlı Anahtarlama Performansı

MOSFET'ler hızlı bir şekilde açılıp kapanabilir ve bu nedenle yüksek frekanslı anahtarlama uygulamaları için son derece uygundur. Anahtarlamalı güç kaynaklarında, DC-DC dönüştürücülerde, motor kontrol devrelerinde ve diğer güç elektroniği uygulamalarında yaygın olarak kullanılırlar.

Düşük İletim Kayıpları

Birçok MOSFET düşük açık durum direncine (RDS(on)) sahiptir. Bu özellik, cihaz iletim durumundayken güç kaybını ve ısı oluşumunu azaltmaya yardımcı olur. Böylece elektronik devrenin genel verimliliği artırılabilir.

Elektrostatik Deşarja Duyarlılık

MOSFET kapısındaki ince yalıtım tabakası elektrostatik deşarja (ESD) ve aşırı kapı voltajına karşı hassas olabilir. Bu nedenle taşıma, kurulum ve devre tasarımı sırasında uygun ESD koruması ve kapı koruması dikkate alınmalıdır.

Sıcaklık İletim Performansını Etkiler

Bir MOSFET'in açık durum direnci genellikle sıcaklık yükseldikçe artar ve bunun sonucunda iletim kayıpları yükselir. Bu nedenle yüksek güçlü uygulamalarda uygun çalışma sıcaklığını korumak için uygun bir termal yönetim ve soğutma sistemi gereklidir.

BJT ve MOSFET ve IGBT Karşılaştırması

BJT, MOSFET ve IGBT; anahtarlama, yükseltme ve güç kontrolü için kullanılan üç önemli transistör türüdür. Her üçü de elektronik devrelerde akımı düzenlese de kontrol yöntemleri, anahtarlama hızları, güç taşıma kapasiteleri ve tipik kullanım alanları bakımından farklılık gösterir.

BJT: İyi doğrusallık ve akım kazancı gerektiren analog yükseltme uygulamaları için en uygundur.

MOSFET: Hızlı anahtarlama, dijital devreler, güç kaynakları ve düşük ila orta gerilimli güç uygulamaları için idealdir.

IGBT: MOSFET'in kolay gerilim kontrollü yapısını BJT'nin güçlü güç taşıma kapasitesiyle birleştirerek yüksek gerilim ve yüksek akım uygulamaları için tasarlanmıştır. Yaygın uygulamalar arasında motor sürücüleri, endüstriyel invertörler, yenilenebilir enerji sistemleri ve elektrikli araçlar bulunur.

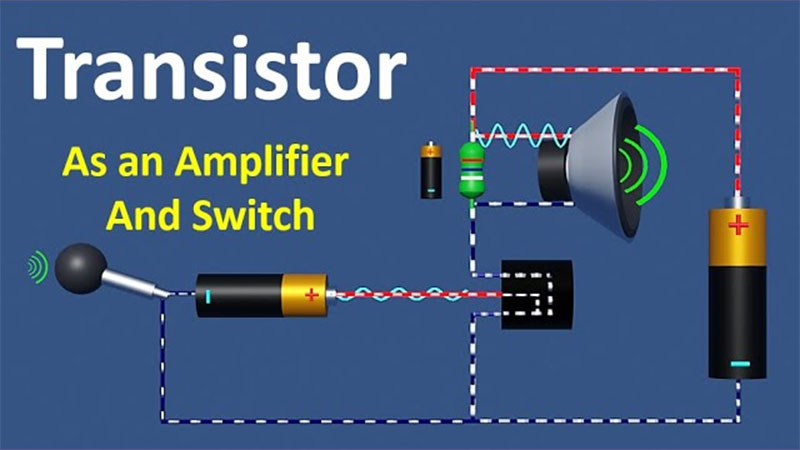

MOSFET ve BJT Transistörleri Ne İçin Kullanılır?

BJT'ler akım kontrollü cihazlardır; yani transistörden geçen akımı kontrol etmek için taban akımı kullanılır. İyi akım kazancı ve güçlü doğrusallık sunmaları, onları analog yükseltme ve kararlı sinyal performansının önemli olduğu diğer uygulamalar için uygun hale getirir. Bununla birlikte, çalışmak için sürekli taban akımı gerektirdiklerinden güç tüketimini artırabilirler. Ayrıca daha fazla ısı üretebilir ve genellikle MOSFET'lere kıyasla daha yavaş anahtarlama performansı gösterebilirler. BJT'ler, akım taşıma ve yükseltme özelliklerinin avantaj sağladığı anahtarlama devrelerinde ve motor kontrol uygulamalarında da kullanılır.

MOSFET'ler gerilim kontrollü cihazlardır; yani gate'e uygulanan gerilim, source ile drain arasındaki akımı kontrol eder. Çok yüksek giriş empedansına sahiptirler ve sürekli durumda çok düşük gate akımı gerektirirler. Bu sayede nispeten düşük güç tüketimiyle verimli çalışabilirler. MOSFET'ler genellikle BJT'lere göre daha hızlı anahtarlama ve daha yüksek verimlilik sunar. Bu nedenle dijital lojik devrelerde, güç kaynaklarında, motor kontrolörlerinde ve diğer yüksek frekanslı ve güç elektroniği uygulamalarında yaygın olarak kullanılır.

MOSFET'ler Ne İçin Kullanılır?

1. Güç Anahtarlama

MOSFET'ler, nispeten düşük güç tüketimiyle akımı hızlı bir şekilde açıp kapatabildikleri için elektronik anahtar olarak yaygın biçimde kullanılır. Genellikle anahtarlamalı güç kaynaklarında, DC-DC dönüştürücülerde ve gerilim regülatörlerinde bulunurlar.

2. Motor Kontrolü

MOSFET'ler DC motorların, fırçasız motorların ve diğer motor tahrikli sistemlerin hızını ve yönünü kontrol etmek için sıkça kullanılır. Hızlı anahtarlama özellikleri motor kontrol verimliliğinin artırılmasına yardımcı olur.

3. Pil Yönetimi

MOSFET'ler pille çalışan cihazlarda ve pil yönetim sistemlerinde önemli bir rol oynar. Şarj ve deşarj akımlarını kontrol ederken pilleri aşırı akım ve kısa devre koşullarına karşı korumaya yardımcı olabilirler.

4. Dijital Devreler

MOSFET'ler CMOS teknolojisinde kullanılan temel anahtarlama elemanlarıdır. Lojik kapıların, işlemcilerin, bellek cihazlarının ve diğer birçok dijital entegre devrenin temelini oluştururlar.

5. Güç Yönetimi

MOSFET'ler bilgisayarlarda, telekomünikasyon ekipmanlarında, otomotiv elektroniğinde ve endüstriyel sistemlerde elektrik gücünü düzenlemek ve dağıtmak için kullanılır. Düşük iletim kayıpları genel sistem verimliliğinin artırılmasına yardımcı olabilir.

6. Sinyal Yükseltme

MOSFET'ler elektrik sinyallerinin gücünü artırmak için yükselteç elemanı olarak da kullanılabilir. Yüksek giriş empedansları ve düşük giriş akımları sayesinde ses yükselteçleri, sensör arayüzleri, RF devreleri ve diğer analog sinyal işleme uygulamaları için uygundurlar.

Bipolar Transistörlerin Uygulamaları Nelerdir?

1. Sinyal Yükseltme

BJT'ler zayıf elektrik sinyallerini yükseltmek için yaygın olarak kullanılır. Yüksek akım kazancı ve iyi doğrusallıkları onları ses yükselteçleri, sensör arayüzleri ve analog sinyal işleme devreleri için uygun hale getirir.

2. Ses Uygulamaları

BJT'ler kararlı ve nispeten doğrusal yükseltme sağlayabilir. Bu nedenle ses yükselteci kademeleri ve doğru sinyal üretiminin önemli olduğu diğer devreler için uygundurlar.

3. Elektronik Anahtarlama

BJT'ler, küçük bir taban akımıyla daha büyük bir kolektör akımını kontrol ederek elektronik anahtar olarak çalışabilir. Röle sürücülerinde, kontrol devrelerinde ve çeşitli düşük ila orta güçte anahtarlama uygulamalarında kullanılırlar.

4. Akım Regülasyonu

BJT'ler analog devrelerde akımı kontrol etmek ve kararlı tutmak için kullanılabilir. Akım kaynaklarında, akım aynalarında, gerilim regülatörlerinde ve öngörülebilir akım kontrolü gerektiren diğer devre tasarımlarında yaygın olarak bulunurlar.

5. Analog Entegre Devreler

BJT'ler, özellikle yüksek kazanç, iyi eşleşme veya öngörülebilir analog özelliklerin gerekli olduğu birçok analog IC tasarımında önemini korumaktadır. Genellikle yükselteçlerde, diferansiyel çiftlerde ve diğer sinyal işleme devrelerinde kullanılırlar.

Bu iki transistör türü arasındaki temel fark, BJT'lere birçok analog uygulamada avantaj sağlarken MOSFET'ler dijital devrelerde ve güç anahtarlamada yaygın olarak tercih edilir. Herhangi bir cihaz doğası gereği diğerinden üstün değildir; en iyi seçim devrenin özel gereksinimlerine bağlıdır.

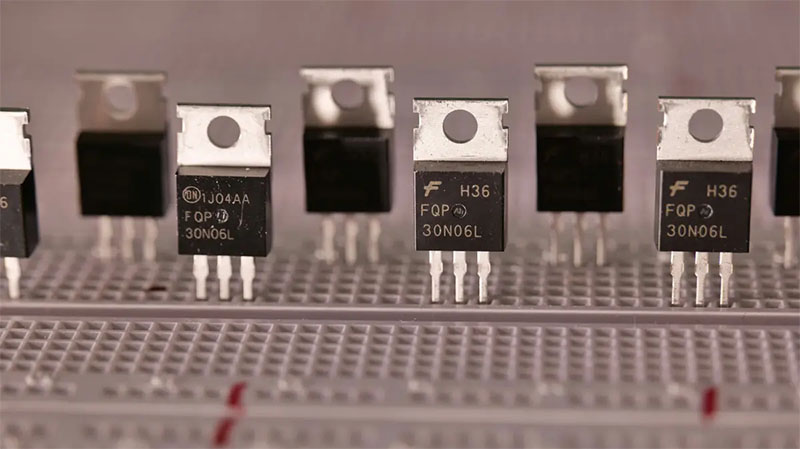

Transistörler ve Ayrık Yarı İletkenler Nereden Satın Alınır

Güvenilir transistör tedariki arayan işletmeler için Eastech, çok çeşitli elektronik uygulamalara yönelik kapsamlı bir BJT, MOSFET, IGBT ve diğer transistör ürünleri seçkisi sunar. Birçok tanınmış yarı iletken markasının ürünleriyle çalışarak müşterilere farklı gerilim değerleri, akım kapasiteleri, kılıf tipleri, anahtarlama özellikleri ve performans seviyelerine sahip geniş bir cihaz portföyüne erişim sağlıyoruz. Güç yönetimi, motor kontrolü, endüstriyel ekipmanlar, otomotiv elektroniği, tüketici cihazları veya diğer devre tasarımları için transistörlere ihtiyacınız olsun, geniş ürün yelpazemiz farklı teknik ve tedarik gereksinimlerini karşılamaya yardımcı olabilir.

Kalite ve tedarik güvenilirliği de transistör tedarik hizmetimizin temel unsurlarıdır. Yüksek kaliteli ve güvenilir elektronik bileşenler sağlamaya ve ürünleri müşteri spesifikasyonlarıyla dikkatle eşleştirmeye odaklanarak tedarik risklerinin azaltılmasına ve tedarik sürekliliğinin iyileştirilmesine yardımcı oluyoruz. Yaygın olarak kullanılan transistör modellerinden tedariki daha zor bileşenlere kadar ekibimiz ürün seçimi, tedarik, fiyat teklifi ve toplu satın alma konularında müşterileri destekleyebilir.

Önde Gelen Transistör Üreticileri

Infineon Technologies

Infineon, özellikle MOSFET ve IGBT alanlarında güçlü ürün portföylerine sahip önde gelen güç yarı iletkeni üreticilerinden biridir. MOSFET ürün grubu, düşük gerilimli anahtarlamadan yüksek gerilimli güç dönüşümüne kadar çeşitli uygulamaları kapsar. Popüler ve yaygın olarak kullanılan ürünler arasında IRFZ44N, IRF540N, IPP110N20N3 ve IKW40N60H3 bulunur. Infineon ayrıca endüstriyel, otomotiv, invertör ve güç dönüşümü uygulamaları için geniş bir IGBT ürün yelpazesi sunar.

onsemi

onsemi, BJT, MOSFET, IGBT ve güç transistörleri dahil olmak üzere geniş bir ayrık transistör ürün yelpazesine sahip tanınmış bir yarı iletken üreticisidir. Popüler onsemi transistör modelleri arasında 2N3904, 2N3906, 2N2222A, FQP30N06L ve NTD5867NL bulunur. Bu nedenle marka hem genel amaçlı hem de güç uygulamalarında yaygın bir tercihtir.

STMicroelectronics

STMicroelectronics, STPOWER portföyü altında geniş bir BJT, güç MOSFET'i, IGBT ve SiC MOSFET seçkisi sunar. Popüler ürünler arasında STP55NF06, STP16NF06 ve STGD5M65DF2 bulunur. Şirket ayrıca güç kaynakları, motor kontrolü, otomotiv sistemleri, endüstriyel ekipmanlar ve enerji dönüşümü gibi uygulamalar için yüksek gerilim aralıklarına kadar IGBT ve MOSFET ürünleri sunmaktadır.

ROHM Semiconductor

ROHM, MOSFET, IGBT, BJT ve diğer ayrık yarı iletken cihazlarıyla tanınan önemli bir Japon yarı iletken üreticisidir. ROHM'un EcoMOS™ ailesi silikon MOSFET uygulamalarını kapsarken, EcoIGBT™ ürünleri yüksek gerilimli ve yüksek güçlü anahtarlama uygulamalarına yöneliktir. Popüler ROHM transistör modelleri arasında R6020KNX, R6030KNX, SCT2H12NZ ve RBN40BM60FS bulunur.

Toshiba Electronic Devices & Storage

Toshiba, özellikle MOSFET, IGBT ve bipolar transistörler olmak üzere ayrık yarı iletkenlerde güçlü bir varlığa sahip köklü bir üreticidir. Geniş ürün portföyü, kompakt kılıflar, anahtarlama performansı ve güvenilir güç kontrolü gerektiren uygulamalar için Toshiba'yı uygun bir seçenek haline getirir.

Sonuç olarak, prati̇k seçim devrenin gerçekleştirmesi gereken işleve bağlıdır. Hızlı anahtarlama ve düşük iletim kayıpları önemli olduğunda MOSFET'ler sıklıkla tercih edilirken, öngörülebilir akım kazancı ve doğrusal yükseltme gerektiren uygulamalarda BJT'ler güçlü bir seçenek olabilir. MOSFET ve BJT transistörlerinin ne için kullanıldığını anlamak, tasarımcıların verimli anahtarlama, akım kontrolü, sinyal yükseltme veya güvenilir güç yönetimi gibi önceliklere göre her cihazı doğru uygulamayla eşleştirmesine yardımcı olabilir.
