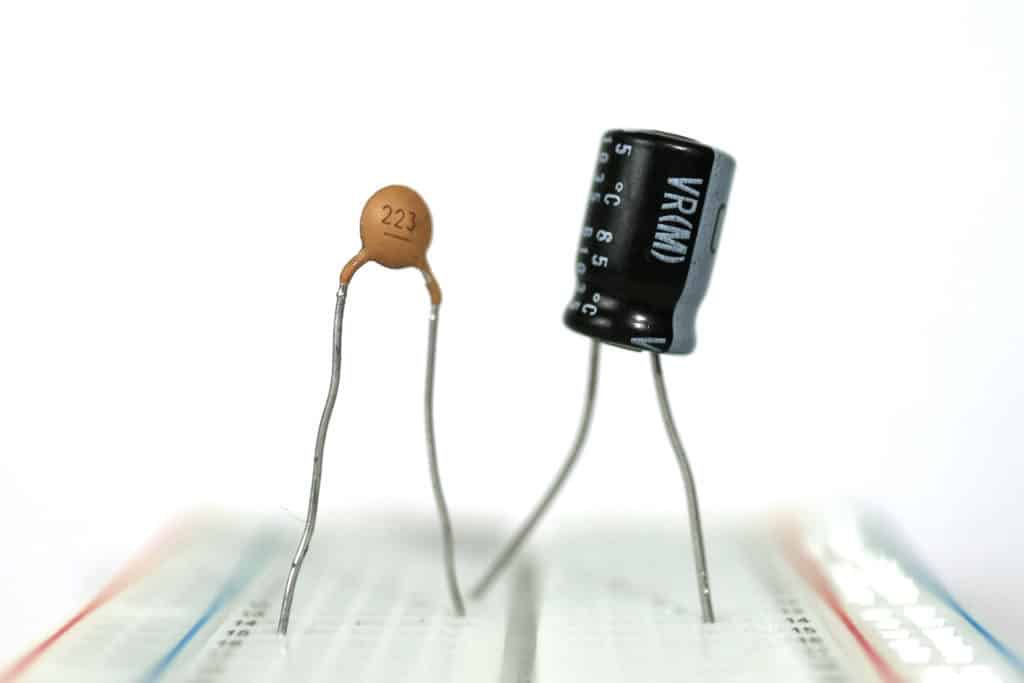

Seramik kondansatör nedir?

Kondansatör, elektrik enerjisini depolamak ve serbest bırakmak için kullanılan pasif bir elektronik bileşendir. İzole edici bir dielektrik malzeme ile ayrılmış iki iletken elektrottan oluşur ve elektronik devrelerde filtreleme, ayırma, sinyal bağlama ve enerji depolama işlemleri için yaygın olarak kullanılır. Kullanılan dielektrik malzemesine göre kondansatörler seramik kondansatörler, elektrolitik kondansatörler ve film kondansatörleri gibi birkaç gruba ayrılabilir. Bunlar arasında seramik kondansatör en yaygın kullanılan kondansatör tiplerinden biridir.

Seramik kondansatör nedir? Dielektrik katman olarak seramik malzemeler kullanır ve kompakt boyut, yüksek güvenilirlik, düşük eşdeğer seri direnç (ESR) ve mükemmel yüksek frekans performansı gibi avantajlar sunar. Bu özellikler elektrik devrelerindeki seramik kondansatörü modern elektronik cihazlarda güç filtreleme, çip ayırma ve yüksek frekans sinyal işleme gibi uygulamalar için özellikle uygun hale getirir.

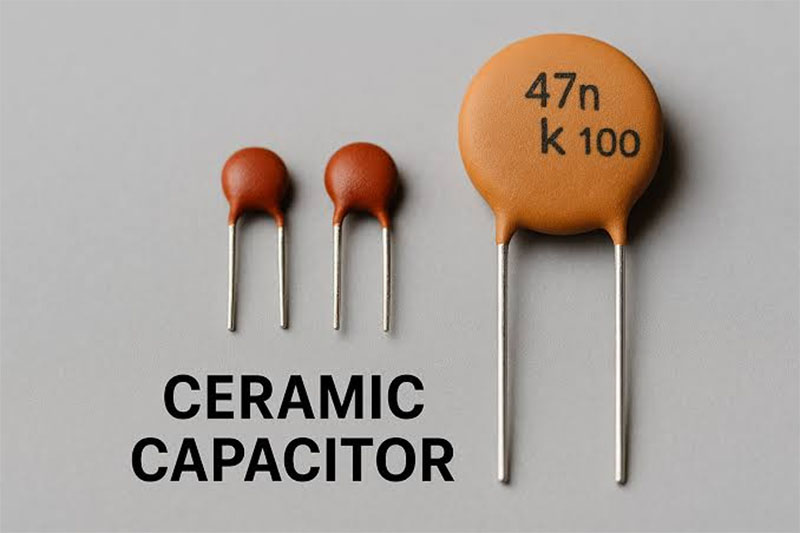

Seramik Kondansatörün Avantajları Nelerdir?

Seramik kondansatörler, boyut, performans, güvenilirlik, maliyet ve uygulama aralığı arasında mükemmel bir denge sağladıkları için en yaygın kullanılan kondansatör tiplerinden biri haline gelmiştir.

1. Küçük Boyut, Minyatür Elektronik Cihazlar İçin İdeal

Seramik kondansatörler, özellikle MLCC (Çok Katmanlı Seramik Kondansatörler), seramik dielektrik malzemeleri ve metal elektrotlardan oluşan çok katmanlı bir yapı kullanır ve çok küçük paket boyutlarında yüksek kapasite değerleri elde edilmesini sağlar. Örneğin 0201, 0402 ve 0603 gibi minyatür paketler taşınabilir elektronik cihazlarda yaygın olarak kullanılır. Bu yüksek entegrasyon seviyesi, akıllı telefonlar, giyilebilir cihazlar ve yapay zeka ekipmanları gibi ürünlerin yer tasarrufu gereksinimlerini karşılar.

2. Mükemmel Yüksek Frekans Performansı

Seramik kondansatörler düşük eşdeğer seri direnç (ESR) ve eşdeğer seri endüktansa (ESL) sahiptir, devrelerdeki akım değişikliklerine hızlı yanıt verebilir ve yüksek frekans gürültüsünü etkili bir şekilde bastırabilir. Bu nedenle yüksek hızlı dijital devrelerde güç ayırma, baypas filtreleme ve sinyal işleme işlemleri için, özellikle CPU, GPU ve iletişim çipleri gibi yüksek performanslı yarı iletken cihazlar için son derece uygundur.

3. Yüksek Güvenilirlik ve Uzun Kullanım Ömrü

Elektrolitik kondansatörlerin aksine seramik kondansatörler sıvı elektrolit içermez, elektrolitin kuruması ve sızması gibi yaşlanma sorunlarını ortadan kaldırır. Sonuç olarak daha uzun kullanım ömrü ve daha yüksek kararlılık sunar. Ayrıca bazı yüksek performanslı seramik kondansatörler geniş sıcaklık aralıklarına dayanabilir, bu da otomotiv, endüstriyel ve havacılık ortamlarındaki yüksek güvenilirlik gerektiren zorlu uygulamalara uygun olmalarını sağlar.

4. Düşük Maliyet ve Seri Üretime Uygun

Seramik malzemeler geniş ölçüde mevcuttur ve üretim süreçleri olgunlaşmıştır. Özellikle MLCC'ler otomatik seri üretim yöntemleriyle üretildiği için birim maliyetlerinin düşmesini mümkün kılar.

5. Çeşitli Ürün Tipleri ve Geniş Uygulama Aralığı

Seramik kondansatörler farklı dielektrik tiplerinde üretilir:

• C0G/NP0 seramik kondansatörler: Son derece yüksek kararlılık sunar ve hassas devreler, RF devreleri ve saat devreleri için uygundur.
• X7R ve X5R seramik kondansatörler: Kapasite ve kararlılık arasında iyi bir denge sağlar, elektronik cihazlarda en yaygın kullanılan tiplerdir.
• Y5V ve Z5U yüksek dielektrik sabitli seramik kondansatörler: Daha yüksek kapasite değerleri sunar ve maliyete duyarlı uygulamalara uygundur.

Ayrıca seramik kondansatörler farklı paket boyutları, gerilim değerleri ve kapasite aralıklarında sunulur; kompakt tüketici elektroniğinden endüstriyel ekipmanlara kadar çok çeşitli uygulamaları kapsar.

6. Mükemmel Sıcaklık ve Çevre Koşullarına Uyum

Bazı seramik kondansatörler geniş sıcaklık aralıklarında kararlı performans koruyabilir. Örneğin otomotiv sınıfı MLCC'ler genellikle sıkı sıcaklık döngüsü ve güvenilirlik gereksinimlerini karşılamalıdır. Bu nedenle yeni enerji araçları, batarya yönetim sistemleri (BMS), motor kontrol üniteleri (ECU) ve diğer zorlu uygulamalarda yaygın olarak kullanılır.

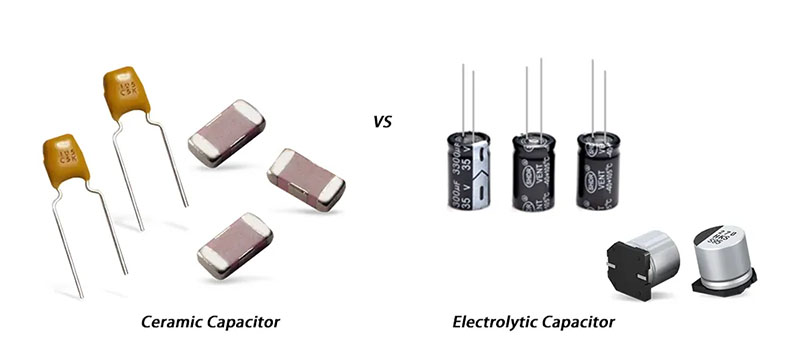

Seramik Kondansatör vs. Elektrolitik Kondansatör

Seramik kondansatörler dielektrik katman olarak seramik malzeme kullanırken elektrolitik kondansatörler yapısının bir parçası olarak elektrolit kullanır. Seramik kondansatörler yüksek frekanslı, kompakt ve yüksek güvenilirlik gerektiren uygulamalarda tercih edilir, elektrolitik kondansatörler ise büyük kapasiteli enerji depolama ve güç yumuşatma işlemlerinde yaygın kullanılır. Kondansatör seçiminde temel faktör ihtiyaç duyulan kapasite değeridir. Büyük enerji depolaması gerekiyorsa en iyi seçim elektrolitik kondansatördür. Seramik kondansatörler genellikle daha küçük işler veya yüksek frekans uygulamaları için daha uygundur.

Seramik Kondansatörlerin Elektrolitik Kondansatörlere Göre Avantajları

Daha küçük boyut: Seramik kondansatörler, özellikle MLCC'ler, çok kompakt paketlerde yüksek kapasite sunabilir.

Daha iyi yüksek frekans performansı: Düşük ESR ve endüktans değerleri onları yüksek hızlı dijital devreler için ideal kılar.

Daha uzun kullanım ömrü: Sıvı elektrolit içermez, kuruma ve sızma sorunlarını engeller.

Daha yüksek güvenilirlik: Otomotiv, endüstriyel ve yüksek güvenilirlik gerektiren uygulamalara uygun.

Elektrolitik Kondansatörlerin Seramik Kondansatörlere Göre Avantajları

Daha yüksek kapasite değerleri: Elektrolitik kondansatörler çok daha fazla enerji depolayabilir, toplu filtreleme işlemlerine uygun olur.

Yüksek kapasitede maliyet avantajı: Eşdeğer seramik çözümlerine kıyasla daha düşük maliyetle büyük kapasite sağlar.

Seramik Kondansatör vs. Tantal Kondansatör

Seramik kondansatörler, özellikle MLCC'ler, mükemmel yüksek frekans performansı ve minyatürleşme sunarken tantal kondansatörler kararlı kapasite, yüksek hacimsel verimlilik ve güç yönetimi devrelerinde güvenilir performans sağlar.

Seramik Kondansatörlerin Tantal Kondansatörlere Göre Avantajları

Daha iyi yüksek frekans özellikleri: Düşük ESR ve ESL, seramik kondansatörleri hızlı anahtarlama devreleri için ideal yapar.

Polarite gerektirmez: Her iki yönde takılabilir, devre tasarımını kolaylaştırır.

Daha düşük maliyet: MLCC'ler seri üretimde genellikle daha ekonomiktir.

Tantal Kondansatörlerin Seramik Kondansatörlere Göre Avantajları

Daha yüksek kapasite kararlılığı: Tantal kondansatörler DC gerilim altında birçok Sınıf 2 MLCC'ye kıyasla kapasitesini daha iyi korur.

Daha yüksek kapasite yoğunluğu: Birçok seramik kondansatöre kıyasla daha küçük pakette daha büyük kapasite sunabilir.

Düşük kaçak akım: Kararlı güç filtrelemesi gereken uygulamalara uygun.

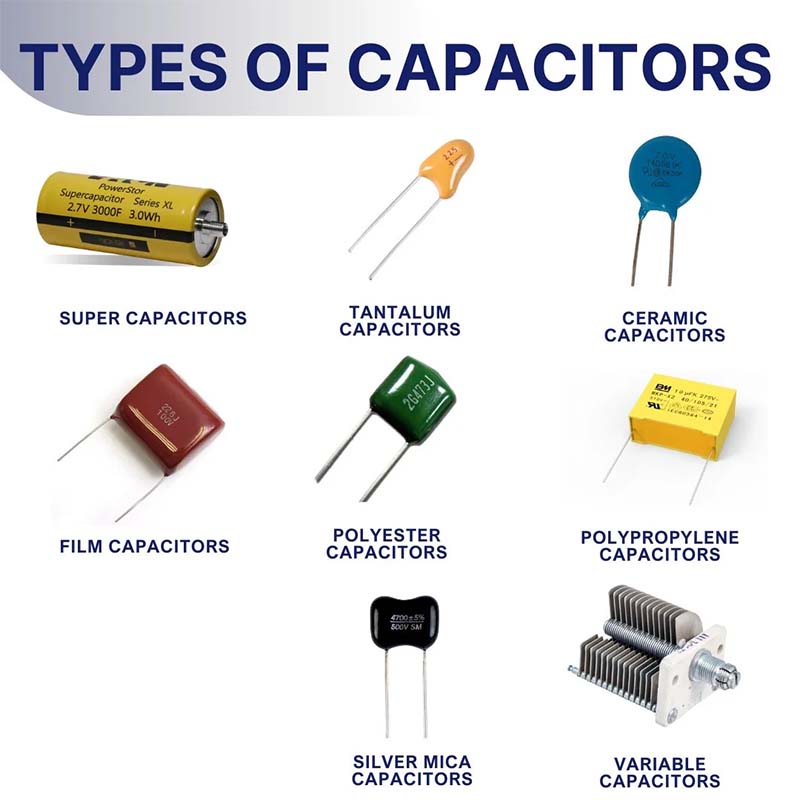

Seramik Kondansatörlerin Tipleri Nelerdir?

Seramik kondansatörler, dielektrik malzemelerine, elektriksel özelliklerine ve üretim yöntemlerine göre sınıflandırılabilir. En yaygın tipler; Sınıf 1 seramik kondansatörler, Sınıf 2 seramik kondansatörler, Sınıf 3 seramik kondansatörler, Çok Katmanlı Seramik Kondansatörler (MLCC) ve seramik disk kondansatörlerdir. Bunlar arasında MLCC'ler kompakt boyutları ve yüksek performansları nedeniyle günümüz elektronik cihazlarında en yaygın kullanılan tiptir.

1. Sınıf 1 Seramik Kondansatörler

Sınıf 1 seramik kondansatörler genellikle C0G (NP0) gibi dielektrik malzemeler kullanan yüksek hassasiyetli kondansatörlerdir. Sıcaklık, gerilim veya yaşlanma nedeniyle kapasite değişimi çok düşüktür ve mükemmel kararlılık ile doğruluk gerektiren uygulamalar için tasarlanmıştır. Diğer seramik kondansatörlerle karşılaştırıldığında Sınıf 1 kondansatörlerin kapasite değerleri daha düşüktür ancak üstün elektrik performansı, düşük dielektrik kaybı ve yüksek güvenilirlik sunar. Kapasite kararlılığının kritik olduğu RF devreleri, osilatörler, zamanlama devreleri ve hassas ölçüm ekipmanlarında yaygın olarak kullanılırlar.

2. Sınıf 2 Seramik Kondansatörler

Sınıf 2 seramik kondansatörler, daha küçük paketlerde yüksek kapasite değerleri elde etmek için baryum titanat gibi yüksek dielektrik sabitine sahip malzemeler kullanır. Sınıf 1 kondansatörlere göre daha yüksek kapasite yoğunluğuna sahiptir ve genel elektronik uygulamalara daha uygundur. Ancak kapasiteleri sıcaklık, uygulanan gerilim ve yaşlanma etkilerine göre değişir. Yaygın dielektrik tipleri X7R, X5R ve Y5V'dir; tüketici elektroniği, endüstriyel ve otomotiv elektroniğinde güç filtreleme, parazit bastırma, baypas ve ayırma işlemlerinde yoğun olarak kullanılır.

3. Sınıf 3 Seramik Kondansatörler (Z5U)

Z5U dielektrik, düşük maliyetle yüksek kapasite yoğunluğu sağlar. Çalışma sıcaklık aralığı +10°C ~ +85°C, kapasite değişim aralığı +22%/-56%'dir. DC gerilim etkisiyle belirgin kapasite kaybı, gözle görülür sıcaklık kayması ve önemli yaşlanma meydana gelir. Dar çalışma sıcaklık aralığı ve zayıf kararlılığı nedeniyle Z5U, modern elektronik tasarımlarında kademeli olarak kullanım dışı kalmıştır ve yeni şemalarda nadir görülür.

4. Çok Katmanlı Seramik Kondansatörler (MLCC)

Çok Katmanlı Seramik Kondansatörler (MLCC), modern elektronikte en yaygın kullanılan seramik kondansatör türüdür. Yapısında çok katmanlı bir yapı bulunur; çok sayıda seramik dielektrik katmanı ve iç metal elektrotlar birbirine dönüşümlü olarak yığılır ve bağlanarak yüksek kapasite yoğunluğuna sahip kompakt bir kondansatör oluşturur. Üreticiler sayesinde çok küçük paketlerde yüksek kapasite değerleri elde edilebilir. MLCC'ler düşük eşdeğer seri direnç (ESR), mükemmel yüksek frekans performansı, yüksek güvenilirlik ve minyatür boyut sunarak yüksek yoğunluklu devre tasarımları için idealdir.

5. Seramik Disk Kondansatörler

Seramik disk kondansatörler, her iki yüzeyine metal elektrot kaplanmış disk biçiminde seramik dielektrik kullanır. MLCC'lere kıyasla daha basit bir yapıya sahiptir ve genellikle yüksek gerilim dayanımı ve maliyet avantajı gereken uygulamalarda tercih edilir. Seramik disk kondansatörler iyi kararlılık ve yalıtım performansı sunar; güç kaynağı devreleri, EMI bastırma, güvenlik devreleri ve yüksek gerilim elektronik ekipmanlarına uygundur.

Farklı Seramik Kondansatör Tiplerinin Karşılaştırılması

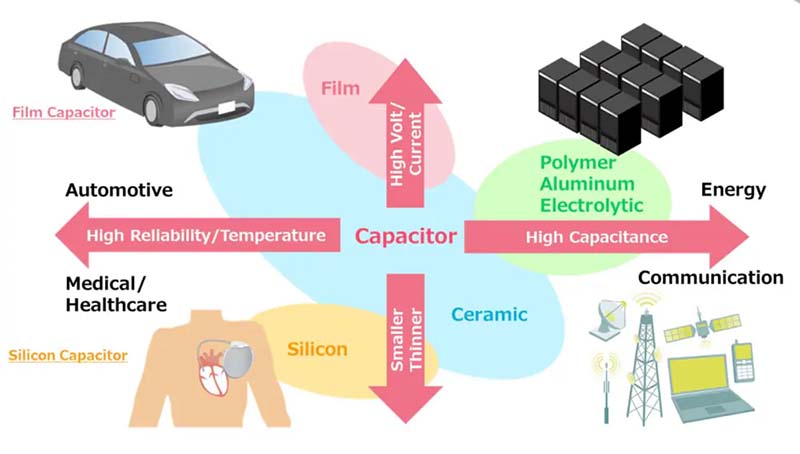

Seramik Kondansatörler Nerede Kullanılır?

Seramik kondansatörler, enerji depolama, sinyal filtreleme, parazit bastırma ve gerilim stabilizasyonu amacıyla elektronik devrelerde yaygın olarak kullanılır.

1. Ayırma ve Baypas Uygulamaları

Seramik kondansatörlerin en yaygın kullanım alanlarından biri, özellikle entegre devre (IC) içeren devrelerde ayırma ve baypas işlemidir. Çipin güç pinlerinin yakınına yerleştirilerek IC çalışma modları arasında geçiş yaparken anlık akımı hızlı bir şekilde sağlayarak kararlı gerilim kaynağı oluşturur. Aynı zamanda güç kaynağındaki yüksek frekans parazitlerini azaltır ve gerilim dalgalanmalarının devre performansını etkilemesini engeller.

2. Güç Kaynağı Filtreleme

Seramik kondansatörler, güç yönetimi devrelerinde istenmeyen gerilim dalgalanmalarını ve elektrik parazitlerini filtrelemek için yaygın kullanılır. Kararsız DC gerilimlerini düzelterek güç kaynakları, gerilim regülatörleri ve bataryalı cihazların verim ve güvenilirliğini artırır. Düşük ESR değerleri ve hızlı tepkileri nedeniyle MLCC'ler anahtarlamalı güç kaynakları ve DC-DC dönüştürücü devrelerinde sıkça tercih edilir.

3. Parazit Bastırma ve EMI Filtreleme

Seramik kondansatörler, elektronik devrelerin ürettiği elektromanyetik parazitleri (EMI) ve yüksek frekans gürültüsünü azaltmada etkilidir. Farklı bileşenler arası parazit etkileşimini engellemek ve genel sistem kararlılığını yükseltmek için parazit bastırma devreleri, giriş/çıkış filtreleri ve güvenlik uygulamalarında kullanılır.

4. Sinyal Bağlama ve Filtreleme

Analog ve iletişim devrelerinde seramik kondansatörler sinyal bağlama ve filtreleme amacıyla kullanılır. DC bileşenini engellerken AC sinyallerinin geçmesine izin vererek devrenin farklı aşamalarını birbirinden ayırır. Hassas sinyal işleme gerektiren RF devreleri, osilatör ve zamanlama uygulamalarında C0G/NP0 tipi yüksek kararlılıktaki seramik kondansatörler yaygındır.

5. Otomotiv Elektroniği

Güvenilirlikleri ve zorlu ortamlarda çalışma kabiliyetleri nedeniyle seramik kondansatörler otomotiv elektronik sistemlerinde önemli yer tutar. Motor kontrol üniteleri (ECU), gelişmiş sürücü destek sistemleri (ADAS), elektrikli araç batarya yönetim sistemleri, sensörler ve multimedya sistemlerinde güç filtreleme, sinyal işleme ve gerilim stabilizasyonu için kullanılır.

6. Tüketici Elektroniği ve Mobil Cihazlar

Modern tüketici elektroniği, son derece küçük boyutları ve yüksek kapasite yoğunlukları nedeniyle çok katmanlı seramik kondansatörlere (MLCC) büyük ölçüde bağımlıdır. Akıllı telefon, tablet, dizüstü bilgisayar, akıllı saat ve diğer kompakt cihazlar; güç regülasyonu, işlemci ayırma, RF sinyal filtreleme ve devre koruması için yüzlerce hatta binlerce adet MLCC içerebilir.

7. Endüstriyel ve Yüksek Performanslı Uygulamalar

Seramik kondansatörler ayrıca endüstriyel ekipman, telekomünikasyon sistemleri, sunucular ve yapay zeka hesaplama donanımlarında yaygın kullanılır. Yüksek güvenilirlik, düşük kayıp ve hızlı tepki özellikleri, veri merkezleri, ağ ekipmanları, endüstriyel kontrol cihazları ve yüksek frekans devreleri gibi kararlı çalışma gerektiren uygulamalara uygun hale getirir.

En İyi Çok Katmanlı Seramik Kondansatörler

Murata GRM188C80E107ME – 0603 100μF 2,5V MLCC

Murata GRM188C80E107ME, kompakt 0603 (metrik 1608) paketine sahip yüksek kapasiteli çok katmanlı seramik kondansatördür; kapasitesi 100μF, nominal gerilimi 2,5V'dir. X6S dielektrik özellikleriyle çok küçük alanda mükemmel kapasite yoğunluğu ve düşük empedans performansı sunar. Bu kondansatör güç kaynağı düzeltme, ayırma devreleri ve kompakt elektronik cihazlar için tasarlanmıştır; akıllı telefon, sunucu ve gelişmiş hesaplama sistemleri gibi uygulamalara uygundur.

KYOCERA AVX KGM15CS60E107MT – 0603 100μF 2,5V MLCC

KYOCERA AVX KGM15CS60E107MT, 0603 pakette yüksek yoğunluklu X6S çok katmanlı seramik kondansatördür, 2,5V nominal gerilimde 100μF kapasite sağlar. Kompakt boyut, düşük ESR özellikleri ve -55°C~+105°C aralığında güvenilir sıcaklık performansını bir araya getirir. Taşınabilir elektronik, endüstriyel ekipman ve düşük gerilim devrelerindeki güç yönetimi, ayırma ve filtreleme uygulamaları için idealdir.

Murata GRM188R60E106ME – 0603 10μF 2,5V MLCC

Murata GRM188R60E106ME, 0603 pakette kompakt X5R seramik kondansatördür, kapasitesi 10μF, nominal gerilimi 2,5V'dir. Kapasite, boyut ve maliyet arasında iyi bir denge sunar; mobil cihazlar ve gömülü sistemlerde ayırma, parazit filtreleme ve güç kaynağı stabilizasyonu için yaygın kullanılan MLCC çözümlerinden biridir.

Samsung CL10A106MQ8NNNC – 0603 10μF 6,3V MLCC

Samsung CL10A106MQ8NNNC, yaygın kullanılan çok katmanlı seramik kondansatördür, 10μF kapasite ve 6,3V gerilim değerine sahiptir. Kompakt SMD paketi ve güvenilir X5R dielektrik özellikleriyle tüketici elektroniği, IoT cihazları, güç devreleri ve genel amaçlı ayırma uygulamalarında sıkça tercih edilir.

TDK C1608X7R1A106K080AC – 0603 10μF 10V MLCC

TDK C1608X7R1A106K080AC, daha iyi sıcaklık kararlılığı gerektiren uygulamalar için tasarlanmış X7R dielektrikli MLCC'dir. 10μF kapasite, 10V nominal gerilim ve 0603 paket boyutuna sahiptir; güvenilirlik ve kararlı performansın önemli olduğu otomotiv elektroniği, endüstriyel kontrol sistemleri ve güç kaynağı devrelerine uygundur.

KEMET C0603C104K5RACTU – 0603 0,1μF 50V MLCC

KEMET C0603C104K5RACTU, popüler genel amaçlı seramik kondansatördür; kompakt 0603 pakette 0,1μF kapasite ve 50V nominal gerilim sunar. Entegre devreler için ayırma ve baypas kondansatörü olarak yaygın kullanılır, dijital ve analog devrelerde yüksek frekans parazitlerini bastırmaya ve kararlı güç beslemesini sürdürmeye yardımcı olur.

Kondansatör ve Pasif Bileşenler İçin Tek Nokta Tedarik – Eastech, farklı elektronik uygulamalar için geniş kapsamlı yüksek kaliteli kondansatör çözümleri sunar: MLCC (Çok Katmanlı Seramik Kondansatör), seramik kondansatör, alüminyum elektrolitik kondansatör, film kondansatör, tantal kondansatör, polimer kondansatör ve süper kondansatör çeşitleri mevcuttur. Lider kondansatör üreticileriyle işbirliği ve geniş spesifikasyon yelpazemiz sayesinde müşterilerimize tüketici elektroniği, otomotiv sistemleri, endüstriyel ekipman, güç kaynakları, iletişim cihazları ve diğer gelişmiş elektronik uygulamalarda kullanılmak üzere güvenilir pasif bileşen tedarikinde destek veririz.

Özetle seramik kondansatörler; kompakt boyutları, kararlı performansları ve mükemmel elektriksel özellikleri nedeniyle modern elektronik tasarımlarında en yaygın kullanılan pasif bileşenler arasındadır. Seramik kondansatörlerin uygulama alanları güç yönetimi, sinyal işleme, otomotiv elektroniği, iletişim sistemleri ve tüketici cihazları gibi çok geniş bir yelpazeyi kapsar. Elektronik teknolojileri daha yüksek performans ve daha küçük form faktörlerine doğru gelişmeye devam ettikçe seramik kondansatörler kararlı ve verimli devre sistemleri oluşturmak için temel çözüm olmaya devam edecektir.
