Alüminyum elektrolitik kondansatör nedir?

Alüminyum elektrolitik kapasitörler, güç filtreleme, voltaj yumuşatma ve enerji depolama amacıyla elektronik ve elektrik sistemlerinde yaygın olarak kullanılır. Bir çip alüminyum elektrolitik kapasitör, alanın sınırlı olduğu ve güvenilir kapasitansın önemli olduğu uygulamalar için kompakt bir çözüm sunar. Geniş teknik özellik ve uygulama seçenekleri sayesinde bu kapasitörler güç kaynaklarında, endüstriyel ekipmanlarda, otomotiv elektroniğinde ve tüketici cihazlarında yaygın olarak kullanılır. Bu rehber, temel özelliklerini, teknik parametrelerini ve uygulamalarını ele almaktadır.

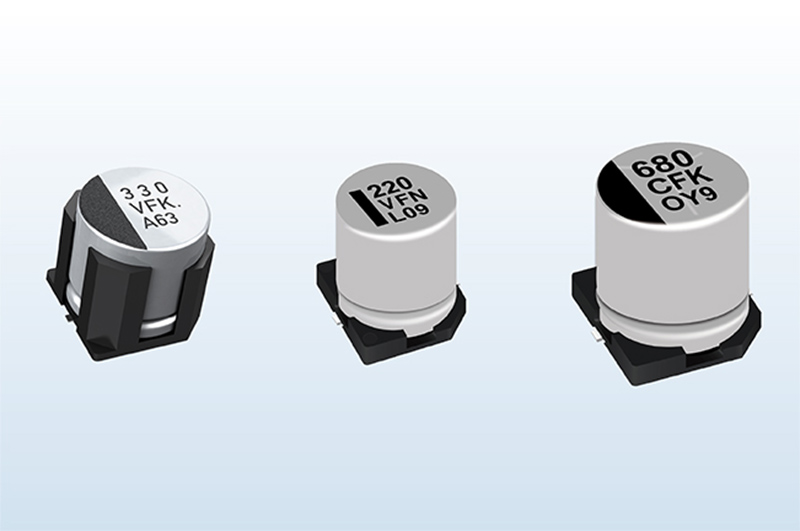

Alüminyum Elektrolitik Kapasitör Nedir?

Alüminyum elektrolitik kapasitör, dielektrik olarak alüminyum oksit tabakası ve iç yapısının bir parçası olarak elektrolit kullanan polarize bir kapasitördür. Nispeten yüksek kapasitansı ve kompakt boyutuyla bilinir ve elektronik devrelerde elektrik enerjisini depolamak ve voltajı filtrelemek için yaygın olarak tercih edilir.

Alüminyum elektrolitik kapasitörler güç kaynaklarında, ses ekipmanlarında, endüstriyel kontrol sistemlerinde, otomotiv elektroniğinde, LED sürücülerinde ve diğer elektronik cihazlarda yaygın olarak kullanılır. Özellikle voltaj yumuşatma ve dalgalanma azaltma için yüksek kapasitans gerektiren uygulamalar için uygundurlar.

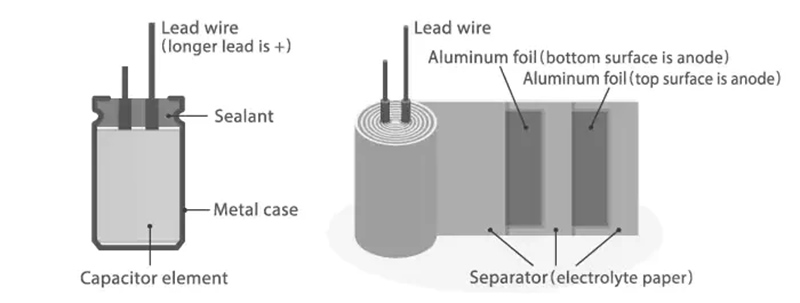

Alüminyum Elektrolitik Kapasitörün Yapısı

• Anot Folyo: Kapasitörün ana elektrotlarından biri olarak görev yapan özel işlem görmüş alüminyum folyodur.
• Alüminyum Oksit Dielektrik Tabakası: Anot alüminyum folyonun yüzeyinde oluşan ve dielektrik görevi gören çok ince oksit filmdir.
• Elektrolit: Katodun bir parçası olarak görev yapar ve alüminyum oksit dielektrik tabakasıyla birlikte kapasitif yapıyı oluşturur.
• Katot Folyo: Elektrolitle birlikte katodu oluşturur.
• Ayırıcı Kağıt: Anot ve katot folyoları arasında bulunur. İki alüminyum folyoyu birbirinden ayırırken elektroliti emer ve tutar.
• Gövde ve Sızdırmazlık: Genellikle iç bileşenleri kapatmak ve elektrolit sızıntısını önlemek için alüminyum gövde ve kauçuk sızdırmazlık tapası veya benzer bir yapı kullanılır.

Bu malzemeler genellikle sarma, emprenye, montaj, sızdırmazlık ve yaşlandırma işlemlerinden geçirilerek klasik silindirik alüminyum elektrolitik kapasitörü oluşturur. Tipik iç yapı şu şekilde özetlenebilir: Anot Alüminyum Folyo → Alüminyum Oksit Dielektrik Tabakası → Elektrolit → Katot Alüminyum Folyo.

Alüminyum Elektrolitik Kapasitör Nasıl Çalışır?

Alüminyum elektrolitik kapasitör, elektrotlar ve dielektrik tabaka arasında oluşan elektrokimyasal yapı aracılığıyla elektrik enerjisini depolar. Bir voltaj uygulandığında, anot folyo üzerindeki alüminyum oksit tabakası dielektrik görevi görerek anodu elektrolit bazlı katottan ayırır. Son derece ince oksit tabakası, kapasitörün nispeten kompakt bir boyutta yüksek kapasitansa ulaşmasını sağlar.

Alüminyum elektrolitik kapasitörün çalışma süreci birkaç basit adımda açıklanabilir:

Voltaj Uygulanır

Bir DC voltaj bağlandığında, pozitif terminal anot alüminyum folyoya, negatif terminal ise katoda bağlanır.

Elektrik Alanı Oluşur

Uygulanan voltaj, anot folyo üzerindeki ince alüminyum oksit dielektrik tabakası boyunca bir elektrik alanı oluşturur. Bu oksit tabakası iki elektrodu elektriksel olarak birbirinden ayırır.

Yük Depolanır

Pozitif ve negatif yükler ilgili elektrotlarda birikir. Alüminyum oksit dielektrik, doğru akımın elektrotlar arasında doğrudan akmasını önleyerek kapasitörün elektrik enerjisini depolamasını sağlar.

Kapasitör Tamamen Şarj Olur

Kapasitör şarj oldukça voltajı uygulanan voltaja yaklaşır. Kararlı durumdaki DC koşullarında yalnızca küçük bir kaçak akım akmaya devam eder.

Enerji Serbest Bırakılır

Devrenin enerjiye ihtiyacı olduğunda kapasitör, bağlı yük üzerinden deşarj olarak depoladığı elektrik enerjisini serbest bırakır.

Filtreleme ve Yumuşatma

Pratik elektronik devrelerde bir alüminyum elektrolitik kapasitör, voltaj dalgalanmalarını yumuşatmaya, ripple seviyesini azaltmaya ve güç kaynağını stabilize etmeye yardımcı olmak için tekrar tekrar şarj ve deşarj olabilir.

Elektronik uygulamalarda alüminyum elektrolitik kapasitörler genellikle güç kaynağı filtreleme, voltaj yumuşatma, ripple azaltma ve toplu enerji depolama için kullanılır. Polarize oldukları için doğru pozitif ve negatif terminallerle bağlanmaları gerekir.

Alüminyum Elektrolitik Kapasitör Parametreleri

Anma Gerilimi: Anma gerilimi, bir elektrolitik kapasitörün belirtilen koşullar altında dayanacak şekilde tasarlandığı maksimum sürekli DC gerilimidir. Yaygın değerler arasında 6.3V, 10V, 16V, 25V, 35V, 50V, 100V ve daha yüksek değerler bulunur. Dielektrik hasarını ve erken arızayı önlemek için uygulanan gerilim genel olarak anma geriliminin altında tutulmalıdır.

Kapasitans ve Tolerans: Kapasitans, kapasitörün elektrik yükünü depolama yeteneğini gösterir ve genellikle µF (mikrofarad) cinsinden ölçülür. Elektrolitik kapasitörler geniş bir kapasitans değerleri aralığında sunulur. Kapasitans toleransı, gerçek kapasitansın nominal değerden ne kadar sapabileceğini gösterir; örneğin ±20%.

Eşdeğer Seri Direnç (ESR) ve Empedans: ESR, kapasitörün iç direncini ifade eder ve güç kaybını, ısı oluşumunu ve ripple akımı performansını etkiler. Daha düşük ESR genellikle daha iyi verimlilik ve yüksek frekans performansı sağlar. Empedans, kapasitörün AC akımına karşı toplam gösterdiği direnci ifade eder ve frekans, sıcaklık ve kapasitör yapısına göre değişir.

Çalışma Sıcaklığı: Çalışma sıcaklığı, kapasitörün güvenilir şekilde çalışabileceği sıcaklık aralığını belirtir. Tipik alüminyum elektrolitik kapasitörler ürün serisine bağlı olarak -40°C ile +85°C, -40°C ile +105°C veya +125°C'ye kadar derecelendirilebilir. Daha yüksek sıcaklık değerleri, zorlu ortamlarda genellikle daha iyi güvenilirlik sağlar.

Ripple Akımı: Ripple akımı, kapasitörün belirtilen koşullar altında sürekli olarak taşıyabileceği maksimum AC akımıdır. Aşırı ripple akımı, iç ısınmayı artırır ve kapasitörün hizmet ömrünü kısaltabilir.

Özetle; anma gerilimi, kapasitans ve tolerans, ESR ve empedans, çalışma sıcaklığı, ripple akımı ve hizmet ömrü gibi parametreler elektrolitik kapasitörlerin performansını, güvenilirliğini ve uygulama kapsamını birlikte belirler. Güç kaynağı filtreleme, enerji depolama, voltaj düzenleme ve ripple bastırma gibi çeşitli gereksinimleri karşılamak için kapasitörler belirli devre tasarımlarına ve uygulama senaryolarına göre seçilmelidir.

Alüminyum Elektrolitik Kapasitörler Ne İçin Kullanılır?

Alüminyum elektrolitik kapasitörler polarize, yüksek kapasitanslı bileşenlerdir. Yüksek kapasitans/hacim oranları ve maliyet avantajları sayesinde DC ile ilgili devrelerde yaygın olarak kullanılırlar.

1. Güç Kaynağı Giriş ve Çıkış Filtreleme

Bu, en yaygın kullanım alanıdır. Doğrultulmuş darbeli DC voltajı yumuşatır, güç hatlarındaki voltaj ripple'ını bastırır ve anahtarlamalı güç kaynakları, adaptörler ve lineer güç üniteleri için DC çıkışı stabilize ederler.

2. Enerji Depolama ve Toplu Şarj Rezervi

Devrelere anlık tepe akımı sağlamak için kısa süreli enerji depolarlar. Tipik kullanım alanları arasında güç açılışı sırasında ani akım desteği, motor sürücü devreleri ve invertörler ile dönüştürücülerde DC-link bulunur.

3. Güç Dönüşüm Sistemleri için DC-Link

İnvertörlerde, UPS sistemlerinde, güneş enerjisi dönüştürücülerinde ve motor sürücülerinde alüminyum elektrolitik kapasitörler DC-link kapasitörleri olarak çalışır. DC bara voltajını kararlı tutar ve AC-DC ile DC-AC dönüşüm aşamaları arasında enerji tamponlarlar.

4. Sinyal Kuplajı ve Dekuplaj

Ses devrelerinde ve analog kartlarda elektrolitik kapasitörler DC ofsetini engellerken kuplaj için AC sinyalinin geçmesine izin verir. Ayrıca belirli modüllerde güç kaynağı gürültüsünü azaltmak için kısmi dekuplaj sağlarlar.

5. Gecikme ve Zamanlama Devreleri

Dirençlerle birlikte basit gecikme ve reset tetikleme devreleri için RC zamanlama ağları oluştururlar. Kaçak akımla sınırlı olduklarından yüksek hassasiyetli zamanlama uygulamaları için uygun değildirler.

6. AC Motorların Çalıştırılması

Bazı yüksek kapasitanslı alüminyum elektrolitik kapasitörler, tek fazlı AC motorlar için motor yol verme kapasitörleri olarak kullanılır ve motorun çalıştırılması sırasında faz kayması için gerekli enerjiyi sağlar.

Dikkat Edilmesi Gereken Uygulama Sınırlamaları

- Polarize kapasitörlerdir. Ters voltaj uygulanması hasara veya ciddi arızaya neden olabilir.

- Yüksek frekanslı devreler için ideal değildirler: yüksek ESR, yüksek frekanslarda zayıf performansa neden olur.

- Çalışma sıcaklığı ve ripple akımı hizmet ömrünü önemli ölçüde etkiler. Yüksek sıcaklık, elektrolitin kurumasını ve kapasitans kaybını hızlandırır.

- Düşük kaçak akımın kesin olarak gerekli olduğu düşük akımlı, yüksek hassasiyetli sinyal devrelerinde kullanmaktan kaçınılmalıdır.

Tipik Uygulamalar

Güç Adaptörleri

Alüminyum elektrolitik kapasitörler, doğrultulmuş voltajı yumuşatmak ve çıkış ripple'ını azaltmak için güç adaptörlerinde yaygın olarak kullanılır ve kararlı DC güç sağlamaya yardımcı olur.

Endüstriyel Güç Kaynakları

Endüstriyel güç kaynaklarında toplu enerji depolama ve DC-link filtreleme amacıyla kullanılır ve değişken yük koşullarında kararlı çalışmayı desteklerler.

UPS Üniteleri

UPS sistemlerinde alüminyum elektrolitik kapasitörler kısa süreli enerji depolama ve DC bara stabilizasyonu sağlar. Böylece voltaj dalgalanmaları ve güç geçişleri sırasında sürekli güç sağlanmasına yardımcı olurlar.

Ev Aletleri

Buzdolapları, çamaşır makineleri, klimalar ve televizyonlar gibi ev aletlerinde yaygın olarak bulunurlar ve güç filtreleme ile voltaj dalgalanmalarının bastırılmasına yardımcı olurlar.

Motor Kontrolörleri

Motor sürücülerinde ve kontrolörlerinde DC-link kapasitörleri olarak görev yapar, voltaj dalgalanmalarını absorbe eder ve motor çalışması sırasında geçici akım sağlarlar.

Ses Ekipmanları

Amplifikatörlerde ve diğer ses devrelerinde sinyal kuplajı ve güç kaynağı dekuplajı için kullanılır ve devrenin kararlı çalışmasını sağlamaya yardımcı olurlar.

Otomotiv ve Endüstriyel Elektronik

Alüminyum elektrolitik kapasitörler otomotiv kontrol sistemlerinde, endüstriyel otomasyon ekipmanlarında ve elektronik kontrol ünitelerinde kullanılır. Bu uygulamalarda güvenilirlik, kompakt enerji depolama ve güç stabilizasyonu önemlidir.

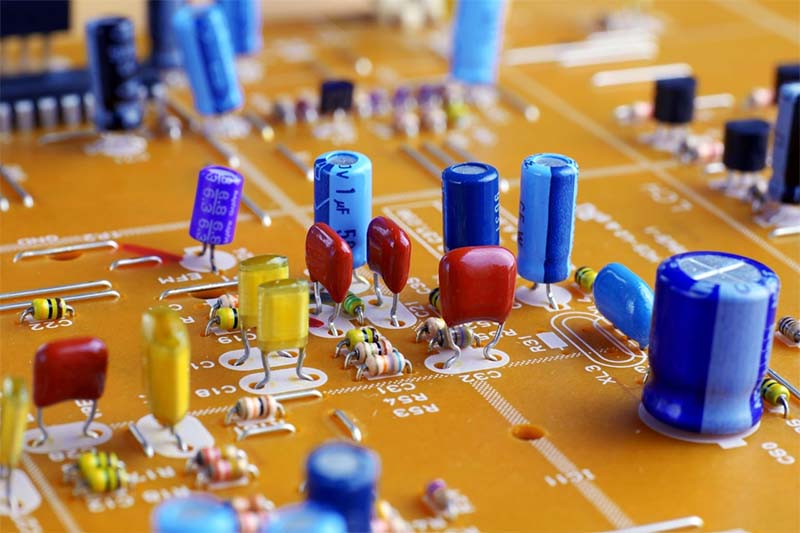

Алюминиевый электролитический конденсатор против керамического

Различные типы конденсаторов обеспечивают разные сочетания ёмкости, ESR, размера, номинального напряжения, срока службы и рабочих характеристик. Хотя алюминиевые электролитические и керамические конденсаторы (MLCC) являются одними из наиболее широко используемых типов, алюминиевые полимерные, плёночные конденсаторы и суперконденсаторы также имеют свои преимущества для определённых применений. В следующей таблице сравниваются эти пять типов конденсаторов, чтобы помочь понять их основные различия и выбрать подходящий конденсатор для конкретного применения.

• Алюминиевые электролитические: высокая ёмкость при низкой стоимости.
• Алюминиевые полимерные: более низкий ESR и улучшенные характеристики по току пульсаций.
• Плёночные: отличная стабильность, надёжность и низкие потери.
• Суперконденсаторы: чрезвычайно высокая ёмкость для накопления энергии.
• MLCC: компактные и отлично подходят для высокочастотных применений.

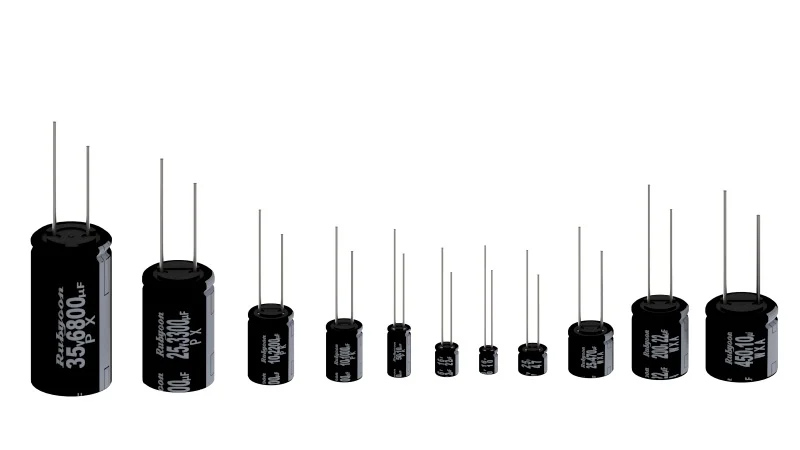

Как выбрать алюминиевый электролитический конденсатор для схемы

Алюминиевые электролитические конденсаторы широко используются для фильтрации источников питания, накопления энергии и применений с DC-шиной. Правильный выбор компонентов и проектирование схемы имеют решающее значение для предотвращения преждевременного выхода из строя, чрезмерного нагрева и ухудшения характеристик схемы.

Ёмкость

Выбирайте значение ёмкости с учётом требуемого времени удержания, уровня подавления пульсаций и тока нагрузки. Слишком малая ёмкость приводит к большим выходным пульсациям, а чрезмерно высокая увеличивает размер, стоимость и пусковой ток. Следует учитывать, что фактическая ёмкость уменьшается при низкой температуре. Всегда учитывайте допуск ёмкости и снижение характеристик при низкой температуре.

Номинальное напряжение

Рабочее напряжение должно оставаться ниже номинального напряжения конденсатора. Рекомендуется использовать запас по напряжению: для обычных коммерческих применений поддерживать непрерывное рабочее напряжение на уровне 70 %–80 % от номинального; для промышленных условий с импульсными перенапряжениями — ограничивать его до 60 %–70 %. Никогда не подавайте обратное напряжение: даже кратковременное обратное смещение может разрушить оксидный диэлектрический слой.

Ток пульсаций и ESR

Эквивалентное последовательное сопротивление (ESR) вызывает нагрев при прохождении через конденсатор тока пульсаций. Превышение номинального тока пульсаций приводит к внутреннему перегреву, ускоряет испарение электролита и сокращает срок службы.

- Для цепей с высоким током пульсаций следует выбирать версии с низким ESR.

- Параллельное соединение нескольких конденсаторов позволяет распределить ток пульсаций и снизить общий ESR.

- Не следует обеспечивать чрезмерный запас по току пульсаций только за счёт увеличения номинальной ёмкости.

Температурный диапазон

Температура окружающей среды напрямую определяет срок службы. Выбирайте компоненты с учётом максимальной температуры внутри корпуса. Помните, что саморазогрев от тока пульсаций повышает температуру относительно окружающего воздуха. Более высокая рабочая температура значительно сокращает ожидаемый срок службы.

Особенности проектирования схемы

Защита от обратной полярности

Строго соблюдайте правильное подключение анода и катода. Обратное напряжение может вызвать образование газа, вздутие или разрушение корпуса. Для схем, в которых возможно появление обратного напряжения, добавьте защитные диоды от обратной полярности или используйте неполярные электролитические конденсаторы.

Ограничение пускового тока

Электролитические конденсаторы большой ёмкости потребляют высокий импульсный ток при включении питания. Это может повредить выпрямители, переключатели и разъёмы. Для ограничения пускового тока используйте NTC-термисторы или активные схемы ограничения пускового тока.

Параллельное и последовательное соединение

Параллельное соединение: увеличивает общую ёмкость и допустимый ток пульсаций. Для равномерного распределения тока необходимо согласовать импеданс компонентов.

Последовательное соединение: позволяет получить более высокое суммарное выдерживаемое напряжение. Для предотвращения неравномерного распределения напряжения между отдельными конденсаторами обязательны балансировочные резисторы. Для алюминиевых электролитических конденсаторов последовательное соединение обычно стараются избегать.

Монтаж и тепловой расчёт

- Размещайте электролитические конденсаторы рядом с силовыми ИС или выходами выпрямителя, чтобы минимизировать индуктивность дорожек.

- Делайте контуры с высоким током как можно короче для снижения дополнительных пульсаций напряжения.

- Не размещайте конденсаторы рядом с источниками тепла, такими как силовые резисторы или трансформаторы. Обеспечьте достаточный воздушный поток для охлаждения.

- Не закрывайте вентиляционные элементы конденсатора и оставляйте достаточно места для возможного выхода газа.

Защита от импульсных и переходных перенапряжений

Скачки напряжения при коммутации, сбросе нагрузки или индуктивном выбросе могут повредить конденсаторы. В жёстких промышленных условиях используйте TVS или RC-снабберы для ограничения переходных перенапряжений.

Для применений с высокими требованиями к надёжности сочетайте алюминиевые электролитические конденсаторы с MLCC небольшой ёмкости, подключёнными параллельно. Электролитические конденсаторы обеспечивают накопление энергии и фильтрацию низких частот, а MLCC подавляют высокочастотные шумы и снижают общий импеданс системы.
