Entegre Devre Paketi nedir?

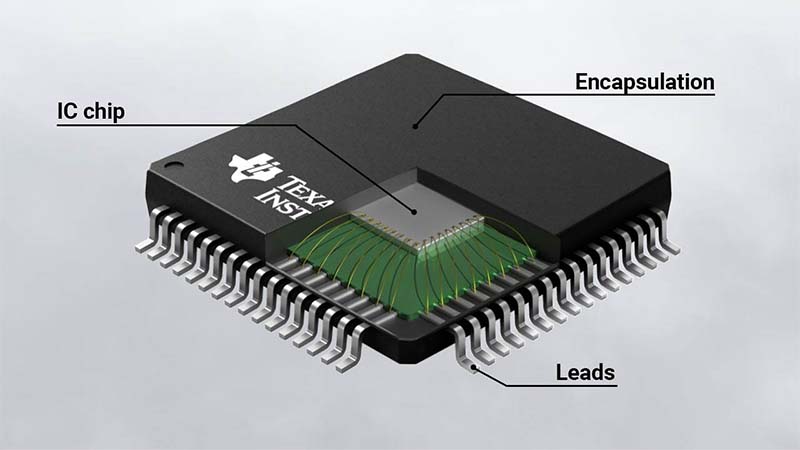

Entegre devre ambalajı nedir? Entegre devre ambalajı (IC ambalajı), bir wafer üzerinde üretilmiş bir yarı iletken çip için koruma, bağlantı, destek ve harici elektriksel bağlantılar sağlama sürecidir. Farklı elektronik bileşen ambalaj türleri boyut, ısı yönetimi ve elektriksel bağlantı için değişen gereksinimleri karşılamak üzere tasarlanmıştır. Geleneksel delik geçişli ambalajlardan modern yüzey montajlı tasarımlara kadar, ambalaj seçimi sadece çipinkorumasını ve devrelere entegrasyonunu değil, aynı zamanda elektronik sistemin genel verimliliğini ve performansını da etkiler.

Neden Entegre Devre Ambalajı Önemlidir?

Entegre devre (IC) ambalajı, çip üretim sürecinde sadece kritik bir son adım değil, aynı zamanda bir çipin iç devrelerini harici sistemlere bağlayan ana köprü görevi görür.

• Fiziksel Koruma: Kırılgan çıplak çipi nem, toz, mekanik stres, elektrostatik deşarj ve çevresel hasarlardan korur.
• Elektriksel Bağlantı: Çipin iç devrelerini pimlere veya pedlere yönlendirerek PCB ve harici devrelerle sinyal ve güç bağlantılarını sağlar.
• Isı Dağılımı: Çip çalışması sırasında üretilen ısıyı iletir ve dağıtarak istikrarlı performansı garanti eder ve termal arızayı önler.
• Sinyal Desteği: Elektriksel koruma sağlar, parazitleri en aza indirir ve sinyal bütünlüğünü korur.
• Standartlaştırılmış Montaj: Lehimleme, test, yüzey montajı ve son ürün montajını kolaylaştırmak için tek tip boyutlar ve montaj formatları oluşturur.
• Performans ve Güvenilirlik Garantisi: Çip ömrünü, istikrarını ve verimini artırır, seri üretim ve pratik uygulamalar için temel bir adımdır.

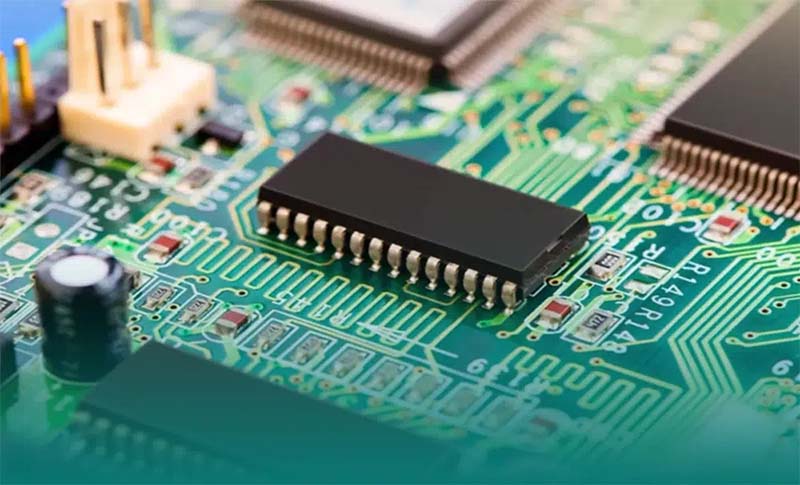

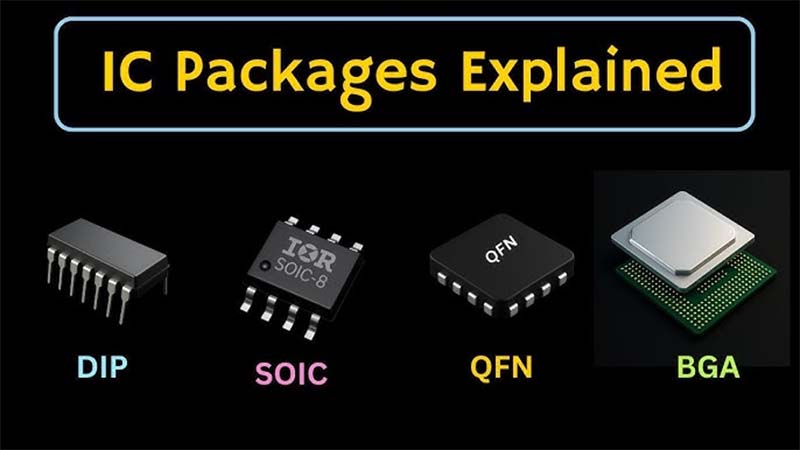

En Yaygın Entegre Devre Ambalaj Türleri

1. Pin Konfigürasyonuna Göre Sınıflandırma

Delik Geçişli Ambalajlar

Tür: DIP (Çift Sıralı Paket)

Pimler ambalajın her iki tarafından dikey olarak uzanır ve lehimleme için PCB üzerindeki deliklerden geçer. Bu yöntem basit, uygun maliyetli ve manuel lehimleme ve onarım için uygundur. Genellikle eski elektronik cihazlarda, eğitim kartlarında ve az pin sayılı genel amaçlı çiplerde kullanılır. Ana dezavantajları büyük boyut ve düşük entegrasyon yoğunluğudur.

Yüzey Montaj Teknolojisi Ambalajları (SMD / SMT)

Türler: SOP, SOIC, QFP, QFN, BGA

Şu anda yarı iletken endüstrisinde ana akım ambalaj türü olan bu ambalajlar PCB üzerinden delik geçişi gerektirmez. Doğrudan kart yüzeyine lehimlenirler, küçük boyut, hafiflik, yüksek entegrasyon yoğunluğu ve mükemmel elektriksel performans gibi avantajlar sunarlar. Otomatik pick-and-place montajı için uygundurlar ve çoğu tüketici elektroniği, endüstriyel elektronik ve iletişim ekipmanlarını kapsarlar.

2. Yapı ve Pin Dağılımına Göre Sınıflandırma

Çift Sıralı Ambalajlar: DIP, SOP, SOIC, TSOP

Bu tür ambalajlarda pimler ambalaj gövdesinin her iki tarafı boyunca eşit olarak dağılmıştır. Yapı düzenli, tasarım ve üretim süreçleri olgunlaşmıştır. Bu klasik IC ambalaj formu genellikle DIP, SOP, SOIC ve TSOP dahil eski ve giriş seviyesi entegre devrelerde kullanılır.

(1) DIP (Çift Sıralı Paket)

Özellikler: Her iki taraftan dikey olarak aşağı doğru uzanan pimlere sahip delik geçişli çift sıralı ambalaj. Geniş pin aralığına ve yüksek mekanik dayanıma sahiptir, manuel lehimleme ve yeniden işlemeyi destekler. Basit yapısı son derece düşük üretim maliyetini ve çevresel parazitlere karşı güçlü direnci garanti eder. Ancak büyük boyutu ve sınırlı pin sayısı yüksek yoğunluklu devreler için uygun olmasını engeller.

Endüstriyel Uygulamalar: Eğitim geliştirme kartları, eski endüstriyel kontrol ekipmanları, temel ev aletleri kontrol çipler, az pin sayılı mantık çipler ve düşük güçlü güç yönetimi çipler.

(2) SOP / SOIC (Küçük Konturlu Paket / Küçük Konturlu Entegre Devre)

Özellikler: Her iki taraftan dışa doğru uzanan martı kanadı şeklinde pimlere sahip yüzey montajlı çift sıralı ambalajlar. DIP'ten çok daha küçük ve daha incedirler, otomatik pick-and-place montajı için uygundurlar, yüksek lehimleme verimine, kontrol edilebilir maliyete ve DIP'e göre üstün elektriksel performansa sahiptirler. SOIC, SOP'un daha hassas bir varyantıdır, daha küçük pin aralığına sahiptir.

Endüstriyel Uygulamalar: Genel amaçlı analog çipler, küçük kapasiteli bellek çipler, tüketici elektroniği çevre birimleri, temel otomotiv elektronik modülleri ve güç sürücü çipler.

(3) TSOP (İnce Küçük Konturlu Paket)

Özellikler: Ultra ince yüzey montajlı çift sıralı ambalaj. SOP tasarımına dayanarak TSOP, ambalaj kalınlığını ve pin aralığını daha da azaltarak daha kompakt bir form oluşturur. Daha düşük parazitik endüktans ve kapasitans, daha iyi yüksek frekans performansı, dengeli ısı dağılımı ve pin lehimlemede güçlü güvenilirlik sergiler.

Endüstriyel Uygulamalar: Bellek modülleri, Flash bellek, SRAM ve diğer depolama çipi türleri için yaygın olarak kullanılır, depolama cihazları için klasik bir ambalaj haline gelir.

Dört Taraflı Pinli Ambalajlar

QFP (Dört Taraflı Düz Paket)

Özellikler: Pimler dört taraftan martı kanadı şeklinde uzanır. Pin düzeni düzenli, pin sayısı yüksek olabilir, çok pinli çip bağlantı gereksinimlerini karşılamak için hassas aralık kontrolü ile. PCB yönlendirmesi nispeten kolaydır, seri üretim süreçleri olgunlaşmıştır, ısı dağılımı ve sinyal istikrarı orta düzeydedir. Ancak yüksek pin sayısında pimler kolayca deforme olabilir ve lehimleme hassasiyeti gereksinimleri artar.

Endüstriyel Uygulamalar: Mikrodenetleyiciler (MCU'lar), özel amaçlı ASIC'ler, orta-alt seviye işlemciler, iletişim arayüz çipler, endüstriyel kontrol modülleri ve geleneksel görüntü işleme çipler.

Dört Taraflı Pimsiz / Ped Dizisi Ambalajlar

(1) QFN (Dört Taraflı Düz Pimsiz Paket)

Özellikler: Ambalaj etrafında maruz kalan pim yok; çevresel lehim pedleri ve büyük bir merkezi termal ped alt kısımda bulunur. Son derece ince ve kompakt, minimum PCB alanı kaplar. Düşük parazitik parametreler, düşük yüksek frekans sinyal kaybı, QFP ve SOP'a göre üstün ısı dağılımı ve güçlü lehimleme güvenilirliği.

Endüstriyel Uygulamalar: Akıllı telefonlar, IoT cihazları, giyilebilir elektronikler, otomotiv elektronikleri, RF modülleri, taşınabilir tıbbi cihazlar ve yüksek yoğunluklu küçük devreler.

(2) LCC (Pimsiz Çip Taşıyıcı)

Özellikler: Tamamen sızdırmaz, pimsiz, dört tarafta pedleri olan ambalaj, genellikle seramikten yapılır. Yüksek sıcaklık ve nem direnci, son derece yüksek güvenilirlik. Alt kısımda iyi elektriksel koruma için girintili pedler vardır, zorlu çalışma koşulları için uygundur. QFN'den daha yüksek maliyetlidir.

Endüstriyel Uygulamalar: Askeri elektronikler, havacılık cihazları, üst düzey otomotiv elektronik kontrolleri, endüstriyel yüksek sıcaklık ve yüksek voltaj senaryoları ve yüksek güvenilirlikli iletişim modülleri.

Alt Lehim Topu Dizisi Ambalajlar

BGA, FBGA, CSP (Çip Ölçeğinde Ambalajlar)

Bu ambalajlar geleneksel pimleri ortadan kaldırır, elektriksel bağlantı için alt kısımda eşit olarak dağılmış lehim topları kullanır. Son derece yüksek pin yoğunluğu ve mükemmel elektriksel performans sunarlar, üst düzey, yüksek performanslı çipler için tercih edilen seçimdirler.

(1) BGA (Top Izgaralı Dizi)

Özellikler: Lehim topları ambalajın alt kısmında eşit olarak dağılmıştır. Kısa elektriksel yollar sinyal kaybını azaltır, elektromanyetik parazite karşı güçlü direnç sağlar ve verimli ısı dağılımını mümkün kılar. BGA'lar yüksek akım ve yüksek hızlı sinyalleri yönetebilir, QFP'den çok daha fazla pime sahiptir, çok pinli ambalaj zorluklarını çözer. Ancak lehimleme sonrası yeniden işleme zordur.

(2) FBGA (İnce Aralıklı Top Izgaralı Dizi)

Özellikler: Daha küçük top aralığına ve daha yüksek yoğunluğa sahip BGA'nın güncellenmiş versiyonu. Ambalaj boyutu daha da azaltılmış, ince form faktörlü. Elektriksel performans ve ısı dağılımı aynı anda optimize edilerek daha istikrarlı yüksek hızlı sinyal iletimi sağlanır.

(3) CSP (Çip Ölçeğinde Ambalaj)

Özellikler: Boyutu çıplak çipe neredeyse aynı olan ultra kompakt lehim topu dizisi ambalajı. Mevcut en küçük ve en yüksek entegrasyonlu ambalaj türlerinden biridir. Son derece kısa bağlantılar, çok düşük güç tüketimi, hızlı sinyal iletimi ve çok yüksek üretim hassasiyeti gereksinimleri.

3. Ambalaj Malzemesine Göre Sınıflandırma

Plastik Ambalajlar: Düşük maliyetli ve en yaygın kullanılan.

Seramik Ambalajlar: Yüksek sıcaklık direnci ve yüksek güvenilirlik; genellikle askeri ve havacılık uygulamalarında kullanılır.

Metal Ambalajlar: Mükemmel koruma ve ısı dağılımı; yüksek frekanslı ve yüksek güçlü cihazlar için sıkça kullanılır.

4. Entegrasyon Seviyesine ve Gelişmiş Ambalajlamaya Göre Sınıflandırma

• Tek Çip Ambalajı: Her ambalajda bir çip.
• Çoklu Çip Ambalajı (MCP): Aynı türden birden fazla çip tek bir ambalajda entegre edilerek kapasite ve performans artırılır. Yüksek kapasiteli bellek cihazlarında yaygın olarak kullanılır. MCP süreçleri SiP'ye kıyasla daha basittir.
• Paket İçinde Sistem (SiP): Ana kontrol, bellek, sensörler, RF çipleri gibi farklı işlevlere sahip çipleri tek bir ambalajda entegre ederek tam sistem işlevselliği sağlar. SiP, çip üretim süreçlerini değiştirmeden entegrasyonu artırır ve 5G, IoT ve akıllı cihazlarda yaygın olarak kullanılır.
• 3D Yığınlama Ambalajı: Birden fazla çipi dikey olarak yığmak için TSV (Silikon İçinden Geçen Viyana) teknolojisini kullanır, bağlantı mesafesini büyük ölçüde azaltır, iletim hızını artırır, güç tüketimini düşürür ve entegrasyonu daha da geliştirir. Üst düzey bellekler, yapay zeka çipleri ve yüksek performanslı hesaplama çiplerinde yaygındır. 3D yığınlama, gelecekteki üst düzey çip ambalajlamasında temel bir trenddir.

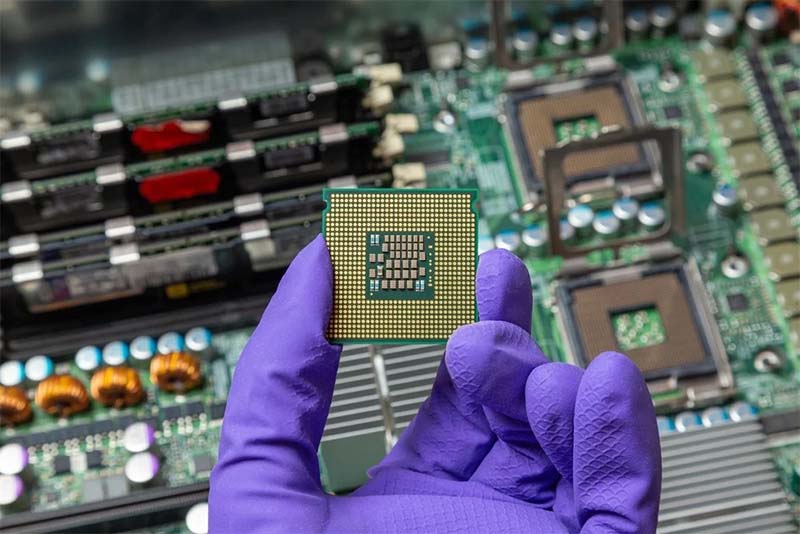

Yarıiletken Çipler Nasıl Ambalajlanır?

Entegre devre (IC) ambalajlama, kırılgan bir silikon çipi dayanıklı, kullanılabilir bir elektronik bileşene dönüştürme işlemidir. Çipi korur, elektriksel bağlantılar sağlar ve ısı yönetimine yardımcı olur.

1. Wafer Kesme (Çiplerin Kesilmesi)

IC'ler ilk olarak bir silikon wafer üzerinde üretilir, ardından testere veya lazer kullanılarak hassas bir şekilde tek tek çiplere (kalıplar) kesilir.

2. Kalıp Bağlama (Çipin Montajı)

Her kalıp, mekanik stabilite ve verimli ısı iletimi sağlamak için epoksi yapıştırıcı, lehim veya sinterlenmiş gümüş gibi malzemeler kullanılarak bir ambalaj alt tabakasına veya kurşun çerçevesine güvenli bir şekilde bağlanır.

3. Tel Bağlama / Ters Çip Bağlantısı

Kalıp ile ambalaj arasındaki elektriksel bağlantılar, ince altın veya bakır tellerin pedleri kurşunlara bağladığı tel bağlama ile veya kalıbın ters çevrilip güvenilir elektriksel yollar oluşturmak için lehim çıkıntılarıyla bağlandığı ters çip teknolojisi ile kurulur.

4. Kapsülleme (Ambalajın Kalıplama)

Montajlanmış çip, nem, toz ve mekanik hasarlardan korumak için genellikle plastik ambalajlar için epoksi reçine veya yüksek güvenilirlikli uygulamalar için seramik/metal olan koruyucu bir malzeme ile kaplanır.

5. Kurşun Oluşturma & Kaplama

Dış bağlantılar, DIP ve QFP gibi ambalajlar için pimleri kesip bükerek veya BGA ambalajları için lehim topları ekleyerek sonlandırılır; kurşunlar genellikle iletkenliği ve lehimlenebilirliği artırmak için kalay, altın veya gümüş ile kaplanır.

6. Test & Muayene

Her ambalajlanmış IC, işlevselliği ve performansı doğrulamak için sıkı elektriksel testler ve görsel veya mekanik muayeneden geçirilir, böylece kusurlu birimlerin tespit edilip çıkarılması sağlanır.

7. İşaretleme & Son Ambalajlama

Bitmiş çiplere parça numarası, marka ve tarih kodu gibi temel bilgiler işaretlenir, ardından nakliye ve montaj için bant ve makara, tepsi veya tüpler gibi formatlarda ambalajlanır.

Entegre Devre Ambalajları İçin Hangi Malzemeler Kullanılır?

Entegre devreler, performans ve güvenilirlik sağlamak için yalnızca gelişmiş çip tasarımına değil, aynı zamanda ambalaj teknolojisine de bağlıdır. Ambalajlamanın özünde, koruma, bağlantı ve ısı dağılımı sağlamak için birlikte çalışan malzemelerin seçimi ve kombinasyonu yer alır, bu da kararlı ve verimli bir çip yapısı oluşturur.

1. Ambalaj Gövde Malzemeleri

Çipi kapsüllemek, mekanik koruma ve çevresel izolasyon sağlamak için kullanılır.

Epoksi Kalıplama Bileşiği (EMC): Düşük maliyetli, yaygın olarak kullanılır.

Seramik Malzemeler (örn. Alümina): Yüksek sıcaklık direnci, yüksek güvenilirlik.

Metal Malzemeler (örn. Kovar): Hermetik sızdırmazlık için kullanılır.

2. Kurşun Çerçevesi / Alt Tabaka Malzemeleri

Çipi desteklemek ve iç ve dış elektriksel bağlantılar kurmak için kullanılır.

Bakır ve Bakır Alaşımları: Mükemmel elektriksel ve termal iletkenlik.

42 Alaşım (Fe-Ni): Silikon çiplerin termal genleşmesine uyar.

Organik Alt Tabakalar (BT reçinesi, FR-4): BGA, CSP ve diğer ambalajlarda yaygın olarak kullanılır.

Yüzey Kaplama (Altın/Gümüş/Kalay): İletkenliği ve oksit direncini artırır.

3. Kalıp Bağlama Malzemeleri

Çipi alt tabakaya veya kurşun çerçevesine sabitlemek, aynı zamanda ısı dağılımına yardımcı olmak için kullanılır.

Epoksi Yapıştırıcılar (genellikle gümüş dolgulu): Hem bağlantı hem de termal iletkenlik sağlar.

Lehim (örn. SnAgCu): Yüksek sıcaklık veya yüksek güçlü cihazlar için uygundur.

Sinterlenmiş Gümüş: Yüksek güvenilirlikli uygulamalar için yüksek termal iletkenlik.

4. Bağlantı Malzemeleri

Çip ile ambalaj arasında elektriksel bağlantılar kurmak için kullanılır.

Altın Tel (Au): Yüksek güvenilirlik ve korozyon direnci.

Bakır Tel (Cu): Düşük maliyetli ve yaygın olarak kullanılır.

Alüminyum Tel (Al): Güç cihazlarında yaygın olarak kullanılır.

5. Termal Yönetim Malzemeleri

Çip çalışması sırasında üretilen ısıyı iletmek, kararlı performansı sağlamak için kullanılır.

Termal Arayüz Malzemeleri (TIM'ler): Termal gres veya yapıştırıcılar.

Faz Değişim Malzemeleri (PCM).

Metal Soğutucular veya Termal Yaygınlaştırıcılar: Gelişmiş ısı dağılımı için bakır veya alüminyum bileşenler.

6. Dış Bağlantı Malzemeleri (Kurşunlar / Bağlantılar)

Ambalaj ile PCB arasında elektriksel ve mekanik bağlantılar sağlamak için kullanılır.

Lehim (örn. Sn-Ag-Cu): Lehim topları ve çıkıntı bağlantıları için.

Bakır Pimler / Pedler: Temel iletken yapılar.

Yüzey Kaplama (Altın / Gümüş / Kalay): Lehimleme güvenilirliğini artırır.

Entegre devre ambalajlama, kırılgan silikon çipleri kararlı, kullanılabilir elektronik bileşenlere dönüştüren kritik bir işlemdir. Ambalaj gövde malzemeleri çipi korur, kurşun çerçeveleri ve bağlantı malzemeleri elektriksel bağlantılar sağlar, termal yönetim malzemeleri verimli ısı dağılımını garanti eder ve güvenilir dış bağlantı yapıları ambalajı tamamlar. Her adım doğrudan IC'nin performansını ve güvenilirliğini etkiler. Farklı ambalaj türleri ve uygulama senaryoları, maliyet, performans ve dayanıklılığı dengelemek için farklı malzeme kombinasyonları kullanır. Bu malzemeleri ve işlevlerini anlamak, yalnızca IC ambalajlama ilkelerini kavramaya yardımcı olmakla kalmaz, aynı zamanda bileşen seçimi ve tedariki için değerli rehberlik sağlar.

IC ambalajlama hakkında herhangi bir sorunuz varsa, profesyonel ve güvenilir çip ve entegre devre tedarikçileriyle görüşmeyi düşünün, çünkü genellikle daha hedef odaklı çözümler sunabilirler. Güvenilir bir elektronik bileşen ortağı olarak Eastech, müşterilere istikrarlı bir çip tedariki ve verimli tedarik desteği sağlamaya, ürünlerin performans ve güvenilirlikte kapsamlı iyileştirmeler elde etmesine yardımcı olmaya kararlıdır.
