2026 Yılında Operasyonel Amplifikatör Nasıl Seçilir?

Operasyonel amplifikatör nedir? Operasyonel amplifikatör (op-amp), analog elektronikte yaygın olarak kullanılan yüksek kazançlı voltaj amplifikasyon cihazıdır. Zayıf elektriksel sinyalleri yükseltebilir ve toplama, çıkarma, integrasyon gibi temel matematiksel işlemleri gerçekleştirebilir. Ses ekipmanlarından endüstriyel ve otomotiv elektroniğine kadar operasyonel amplifikatörler modern elektronik uygulamalardaki en temel bileşenlerden biridir.

Bir op-amp'in en temel ve temel işlevi, zayıf analog voltaj sinyallerini yükseltmektir. Sensörlerden, ses cihazlarından ve diğer düşük seviyeli kaynaklardan gelen sinyalleri işlemek için yaygın olarak kullanılır.

2. Giriş Sinyallerinde Gürültü Azaltma

Op-amp devreleri, istenen frekanslardaki sinyalleri çıkarmak için giriş sinyallerini filtreleyebilir ve gürültüyü etkili bir şekilde azaltabilir.

3. Matematiksel İşlemler

Harici geri besleme bileşenleri bağlanarak, op-amp'ler toplama, çıkarma, integrasyon ve türevleme gibi analog matematiksel işlemler yapabilir. Bu yetenek, "operasyonel amplifikatör" teriminin kaynağıdır.

4. Sinyal İşleme ve Dönüştürme

Op-amp'ler voltaj takibi, empedans dönüşümü, aktif filtreleme ve seviye kaydırma uygulayabilir, sinyal tamponlama, filtreleme ve uyarlamayı sağlar.

5. Voltaj Karşılaştırma ve Sinyal Üretme

Açık çevrim modunda çalışırken, op-amp'ler giriş voltajlarının göreli büyüklüğünü belirlemek için voltaj karşılaştırıcı olarak hareket edebilir. Geri beslemeli devrelerle kare dalga ve testere dişi dalgası gibi dalga formları da üretebilirler.

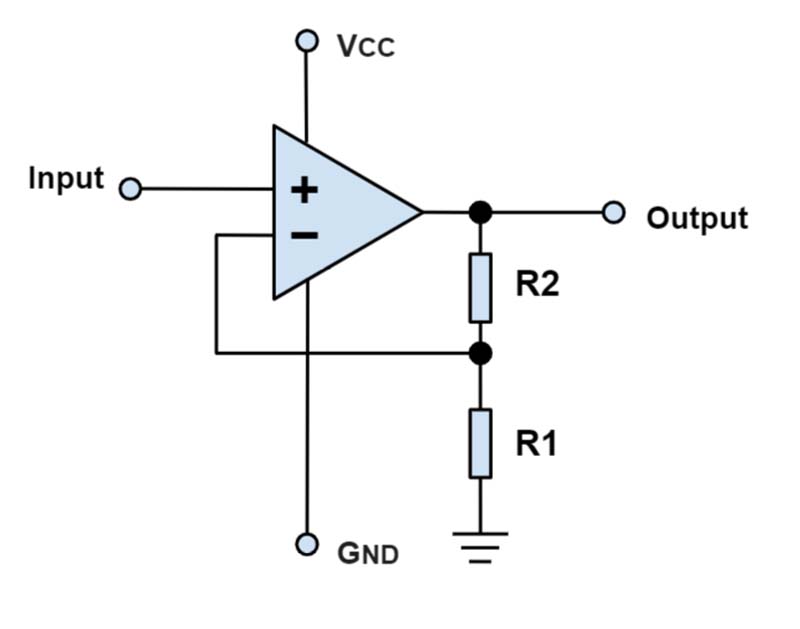

Bir op-amp nasıl çalışır?

Operasyonel amplifikatör (op-amp), iki giriş terminali olan yüksek kazançlı doğrudan bağlı diferansiyel amplifikatördür: ters olmayan giriş (V+) ve ters giriş (V−). Çıkış voltajı, iki giriş arasındaki voltaj farkı tarafından belirlenir ve şu şekilde ifade edilir:

Vçıkış=AOL(V+−V−)

burada AOL çok yüksek açık çevrim voltaj kazancıdır.

Açık çevrim durumunda, op-amp bir voltaj karşılaştırıcı olarak işlev görür. Son derece yüksek kazancı nedeniyle, en küçük bir giriş farkı bile çıkışı pozitif veya negatif doyuma sürükler, iki sabit voltaj seviyesi arasında geçiş yapmasını sağlar.

Negatif geri beslemeli kapalı çevrim durumunda, çıkış sinyalinin bir kısmı ters girişe geri beslenir. Negatif geri besleme toplam kazancı azaltır ancak kararlılığı, doğrusallığı, bant genişliğini ve giriş/çıkış empedans özelliklerini büyük ölçüde iyileştirir. Bu, op-amp'in sinyal yükseltme, matematiksel işlemler (toplama, çıkarma, integrasyon, türevleme), aktif filtreleme ve empedans eşleştirme gibi hassas fonksiyonları gerçekleştirmesini sağlar.

Ayrıca, ideal bir op-amp sonsuz giriş empedansına, sıfır çıkış empedansına, sonsuz açık çevrim kazancına ve sonsuz bant genişliğine sahiptir. Bu ideal özellikler, pratik op-amp devrelerini analiz etmenin temelini oluşturur.

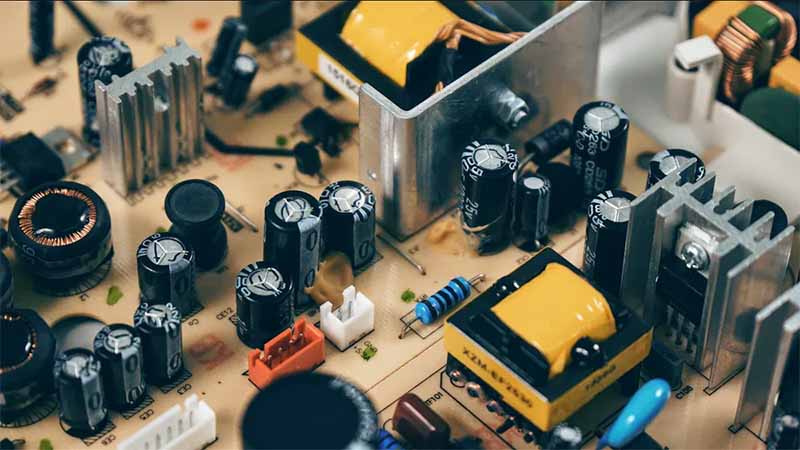

Elektronicte operasyonel amplifikatör nedir

Operasyonel amplifikatör (op-amp), iki giriş terminali ve bir çıkış terminali olan yüksek kazançlı doğrudan bağlı voltaj amplifikatörüdür. Harici geri beslemeli devreler aracılığıyla sinyal yükseltme, matematiksel işlemler, sinyal işleme, voltaj karşılaştırma ve dalga formu üretme yapabilir. Analog elektronik devrelerdeki en önemli temel bileşenlerden biridir.

1. Sinyal Yükseltme

Op-amp'ler, sensörlerden, mikrofonlardan ve dönüştürücülerden gelen zayıf analog sinyalleri yükseltmek için yaygın olarak kullanılır. Negatif geri besleme kullanarak, kararlı ve kontrol edilebilir voltaj kazancı sağlayabilirler, küçük sinyalleri sonraki işleme, ölçüm veya çıkış için yeterince büyük hale getirirler.

2. Matematiksel İşlem Devreleri

"Operasyonel amplifikatör" adından da anlaşılacağı gibi, çeşitli analog matematiksel işlemler yapabilirler. Tipik devreler toplayıcı, çıkarıcı, integratör ve diferansiyatörü içerir. Bu devreler analog hesaplama, kontrol sistemleri ve sinyal işlemede yaygın olarak kullanılır.

3. Aktif Filtreler

Op-amp'ler, alçak geçiren, yüksek geçiren, bant geçiren ve bant durduran filtreler gibi aktif filtre devreleri tasarlamak için kullanılır. Pasif filtrelerle karşılaştırıldığında, aktif filtreler daha yüksek performansa, daha iyi seçiciliğe ve sinyal zayıflatması olmamasına sahiptir. Yaygın olarak gürültü giderme ve frekans seçiminde kullanılırlar.

4. Voltaj Karşılaştırıcı

Açık çevrim durumunda, op-amp'ler voltaj karşılaştırıcı olarak işlev görür. Giriş voltajını referans voltajla karşılaştırır ve çıkışı yüksek ve düşük doyum seviyeleri arasında değiştirir. Bu fonksiyon eşik algılama, aşırı voltaj koruması, alarm devreleri ve dijital arayüz sistemlerinde yaygın olarak kullanılır.

5. Dalga Formu Üretme

Dirençler ve kapasitörlerle birleştirilen op-amp'ler, sinüsoidal osilatörler, kare dalga üreteçleri ve üçgen dalga üreteçleri gibi çeşitli sinyal üreteçleri oluşturabilir. Bu devreler test aletleri, iletişim sistemleri ve kontrol ekipmanları için kararlı periyodik sinyaller sağlar.

6. Empedans Tamponlama ve Eşleştirme

Op-amp'ler tarafından inşa edilen voltaj takipçileri yüksek giriş empedansına ve düşük çıkış empedansına sahiptir. Sinyal kaynağını yüklükten izole edebilir, yük etkisinden kaçınabilir ve sürüş kabiliyetini iyileştirebilirler. Bu, sinyal iletiminde ve arayüz devrelerinde çok önemlidir.

Op-Amp Temel Parametreleri

Giriş Ofset Voltajı (Vos)

Dahili bileşen uyumsuzlukları nedeniyle, op-amp ideal giriş sıfır olduğunda bile eşdeğer bir giriş hata voltajı üretir. Bu hata, kapalı çevrim kazancı tarafından yükseltilir ve DC doğruluğunu doğrudan etkiler. Özellikle yüksek kazançlı uygulamalarda veya sensör ön uçları gibi çok zayıf sinyalleri yükseltirken kritik öneme sahiptir.

Giriş Polarizasyon Akımı (Ib)

Op-amp girişlerinde uygun dahili çalışmayı sürdürmek için gereken küçük bir akım. Harici dirençlerden aktığında ek voltaj düşüşleri oluşturabilir ve hatalara neden olabilir. Bu etki, fotodiyotlar veya örnekleme devreleri gibi yüksek empedanslı sinyal kaynakları için özellikle önemlidir.

Açık Çevrim Kazancı (Aol)

Geri besleme olmadan voltaj amplifikasyon kapasitesi, genellikle çok yüksektir (10⁵ üzeri). Pratik uygulamalar negatif geri beslemeye dayansa da, daha yüksek açık çevrim kazancı, kapalı çevrim kazancının doğruluğunu ve doğrusallığını sağlamaya yardımcı olur.

Kazanç-Bant Genişliği Ürünü (GBW)

Kapalı çevrim koşulları altında kazanç ve bant genişliği arasındaki değiş tokuşu gösterir. Yüksek kazanç ayarlandığında, mevcut bant genişliği orantılı olarak azalır. Daha yüksek GBW, op-amp'i yüksek hızlı sinyal amplifikasyonu veya geniş bant uygulamaları için daha uygun hale getirir.

Slew Hızı (SR)

Çıkış voltajının değişebileceği maksimum hızı temsil eder. Giriş sinyali bu sınırdan daha hızlı değişirse, çıkış doğrusal olarak takip edemez ve önemli bozulmalara neden olur. Bu, özellikle genliği büyük, yüksek frekanslı veya darbe sinyalleri için önemlidir.

Ortak Mod Red Oranı (CMRR)

Op-amp'in her iki girişe ortak olan sinyalleri reddetme yeteneğini ölçer. Daha yüksek CMRR, gürültü veya parazit varlığında bile istenen diferansiyel sinyalin çıkarılmasını sağlar, endüstriyel ve ölçüm sistemleri için önemli bir parametredir.

Çıkış Salınımı

Besleme raylarına göre çıkış voltajı aralığını tanımlar. Sınırlı salınım, sinyal kırpılmasına ve bozulmasına neden olabilir. Raydan-raya op-amp'ler, düşük voltajlı sistemlerde daha büyük etkili dinamik aralık sağlar.

Hareketsiz Akım (Iq)

Giriş sinyali olmadığında op-amp tarafından tüketilen akım, temel güç tüketimini yansıtır. Düşük Iq'lu cihazlar pil ile çalışan veya düşük güçlü tasarımlar için uygundur ancak genellikle hız veya sürüş kabiliyetinde fedakarlıklar gerektirir.

Operasyonel Yükselteçlerin Elektronikte Kullanımı

1. Mobil Cihazlar ve Tüketici Elektroniği

Operasyonel yükselteçler, günlük mobil ve akıllı ev cihazlarında temel analog bileşenlerdir. Akıllı telefonlar, tabletler ve diğer taşınabilir elektronik cihazlarda ışık sensörleri, basınç sensörleri ve dokunmatik sensörler gibi minyatür sensörlerle arabirim oluştururlar. Op-amp, bu sensörlerden gelen son derece zayıf sinyalleri hassas bir şekilde yükseltir ve cihazın çevresel değişikliklere duyarlı tepki vermesini sağlar.

2. Endüstriyel Ölçüm ve Kontrol Ekipmanları

Endüstriyel üretim ve ölçüm sistemlerinde operasyonel yükselteçler, yüksek hassasiyetli aletlerin temel bileşenleridir. Endüstriyel sınıf hassas ölçüm cihazlarında, veri toplama sistemlerinde ve otomasyon kontrol sistemlerinde yaygın olarak kullanılırlar. Yoğun sinyal paraziti ve sıkı doğruluk gereksinimleri olan ortamlara uygun olarak tasarlanan op-amp'ler, endüstriyel sensörlerden gelen zayıf analog sinyalleri güvenilir bir şekilde yükseltirken çevresel gürültüyü filtreler ve sıcaklık, basınç, yer değiştirme ve akım gibi parametrelerin doğru ölçülmesini sağlar.

3. Otomotiv Elektroniği

Otomotiv sistemleri, özellikle motor bölmesindeki çeşitli izleme modüllerinde yoğun olarak operasyonel yükselteçlere dayanır. Op-amp'ler, akım, ivme, sıcaklık ve yağ basıncı gibi kritik parametrelerin sinyallerini işler. Sensörlerin topladığı zayıf sinyalleri yükseltip optimize ederek, aracın kontrol bilgisayarına doğru veri sağlar ve motorun kararlı çalışmasını garanti ederler.

4. Tıbbi İzleme Cihazları

Tıbbi elektronik, yüksek sinyal hassasiyeti ve stabilitesi gerektirir. Operasyonel yükselteçler, EKG cihazları, ambulatuvar kan basıncı monitörleri, nabız oksimetreleri ve fizyolojik sinyal toplama cihazlarında yaygın olarak kullanılan çeşitli yaşam işareti izleme aletlerinin temel bileşenleridir.

5. Ses ve Ses Sistemleri

Profesyonel ses ekipmanları, ev hoparlörleri ve kulaklık amplifikatörlerinde operasyonel yükselteçler, tam ses sinyali işleme zincirinde merkezi bir rol oynar. Op-amp'ler öncelikli olarak zayıf giriş ses sinyallerini artırmak için ön yükselteç devrelerinde kullanılır. Ayrıca, frekans yanıtını optimize etmek, gürültü ve bozulmayı bastırmak ve net, dolgun sesi geri yüklemek için aktif filtreleme ve eşitleme devrelerini desteklerler.

2026'da Operasyonel Yükselteç Nasıl Seçilir

Uygun bir operasyonel yükselteç seçmek için bir dizi pratik uygulama faktörünü dikkate almak esastır. 2026'da doğru op-amp'i seçmek, cihaz performansını taşınabilir düşük güç sistemleri, yüksek hassasiyetli algılama uygulamaları, sıkı güvenilirlik standartlarına sahip otomotiv ve tıbbi ekipmanlar ve kompakt entegre devre tasarımları dahil olmak üzere modern elektronik tasarımın en son trendleriyle eşleştirmeyi gerektirir.

Öncelikle hassas ölçüm, ses işleme, yüksek hızlı sinyal koşullandırma veya düşük güçlü pil sistemleri gibi uygulama senaryosunu belirleyin. Farklı uygulamaların farklı tasarım odakları vardır.

İkinci olarak, tek besleme veya çift besleme, besleme voltaj aralığı ve raydan-raya giriş ve çıkışın gerekli olup olmadığı dahil olmak üzere güç kaynağı koşullarını göz önünde bulundurun.

Üçüncü olarak, salınıma karşı performans, ortak mod parazit bastırma ve gürültü özellikleri gibi stabilite ve parazit önleme yeteneğini değerlendirin.

Dördüncü olarak, sıcaklık aralığı, paket formu ve yük sürme kapasitesi dahil olmak üzere çalışma ortamına dikkat edin.

Son olarak, performans ve maliyeti dengeleyin; sıradan devreler için genel amaçlı cihazları seçin ve sadece ana modüller için yüksek performanslı op-amp'leri tercih ederek optimum tasarıma ulaşın.

2026'nın En İyi Operasyonel Yükselteçleri

2026'nın ana akım elektronik tasarım trendlerine (mobil ve taşınabilir cihazlar, otomotiv elektroniği, endüstriyel yüksek hassasiyetli ölçüm ve düşük güçlü IoT) dayanarak ve farklı senaryoların temel sinyal işleme gereksinimlerini dikkate alarak, Eastech proje gereksinimleri ve çeşitli op-amp uygulama senaryolarıyla hızlı eşleştirmeyi kolaylaştırmak için popüler ve yüksek uyumlu operasyonel yükselteçleri dikkatlice seçmiştir.

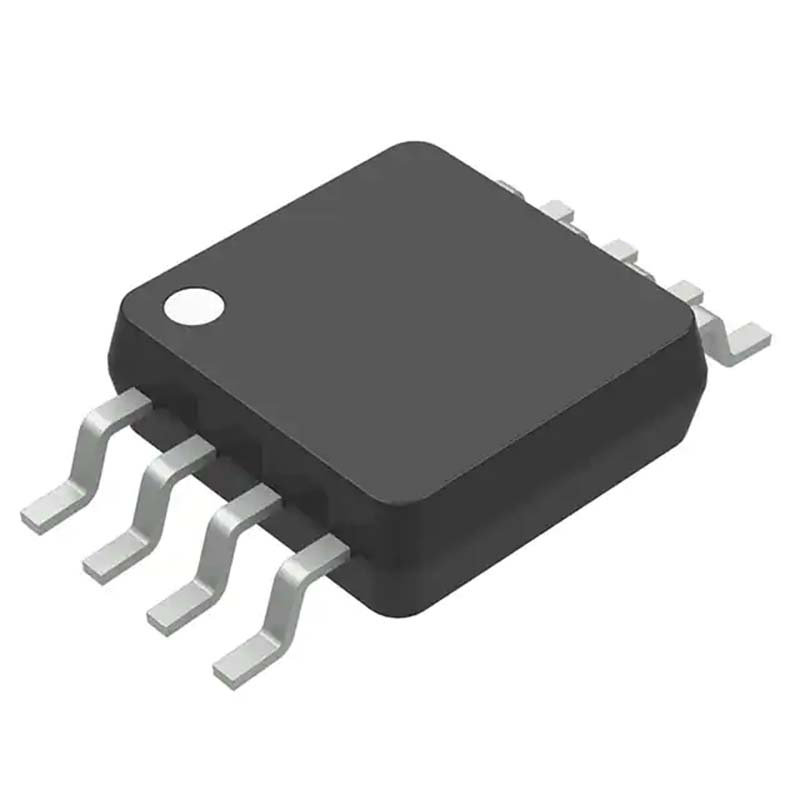

Microchip MCP6N16-100 yüksek hassasiyetli sıfır kaymalı enstrümantasyon yükselteci, son derece düşük giriş ofset voltajı ve sıcaklık kaymasına sahiptir, mükemmel ortak mod reddetme özelliği; dahili EMI koruması güçlü parazit önleme yeteneği sağlar; 1.8V ila 5.5V geniş düşük voltajlı tek beslemeyi destekler, -40℃ ila 125℃ çalışma sıcaklığı aralığına sahiptir ve zorlu ortamlar için uygundur.

• Uygulamalar: Endüstriyel yüksek hassasiyetli ölçüm ve kontrol, tıbbi zayıf sinyal toplama, Wheatstone köprü sinyal yükseltme, yüksek hassasiyetli basınç/akım algılama, taşınabilir test aletleri.

STMicroelectronics TSZ181H otomotiv sınıfı sıfır kaymalı op-amp, AEC-Q100 sertifikalıdır; raydan-raya giriş ve çıkış, mükemmel geniş sıcaklık stabilitesi ve ihmal edilebilir parametre kayması; besleme voltajı 2.2V–5.5V, çalışma sıcaklığı -40℃ ila 150℃, aşırı yüksek sıcaklık ortamları için uygundur.

• Uygulamalar: Motor bölmesi sensör izleme, otomotiv güvenlik kontrol sistemleri, lastik basıncı/sıcaklık algılama, endüstriyel yüksek sıcaklık sinyal koşullandırma, otomotiv sınıfı yüksek hassasiyetli ölçüm cihazları.

STMicroelectronics TSU112IY nanoamper seviyesi ultra düşük güçlü çift op-amp, otomotiv sınıfı sertifikalıdır; hareketsiz akım nanoamper aralığına ulaşır, ultra geniş düşük voltajlı besleme 1.5V–5.5V pil ömrünü büyük ölçüde uzatır; raydan-raya giriş ve çıkış, mükemmel düşük frekanslı gürültü kontrolü.

• Uygulamalar: Akıllı telefonlar/giyilebilir cihazlardaki sensör modülleri, pil güçlü IoT terminalleri, akıllı ev sensörleri, düşük güçlü otomotiv modülleri, taşınabilir düşük güçlü tıbbi cihazlar.

Analog Devices AD811ANZ yüksek hızlı geniş bant op-amp, mükemmel bant genişliği ve yükselme hızı performansı sunar; güçlü çıkış sürüşü, çok düşük bozulma, üstün büyük dinamik aralıklı sinyal işleme, kararlı ve dayanıklı performans.

• Uygulamalar: Profesyonel ses ön yükselteçleri, yüksek kaliteli ses eşitleme devreleri, video sinyal tamponlama ve iletim, yüksek hızlı veri toplama sistemleri, test ve ölçüm aletleri, yüksek frekanslı sinyal işleme devreleri.

Elbette operasyonel yükselteçlerimiz sadece ADI, STMicroelectronics, Microchip, Texas Instruments, onsemi ve Renesas'tan değil, aynı zamanda birçok diğer dünya çapında tanınmış markalardan temin edilmektedir. Mevcut en kapsamlı operasyonel yükselteç modelleri seçkisiyle Eastech, elektronik ve elektronik olmayan bileşenler için tek elden alışveriş merkezi olarak hizmet vermektedir; neredeyse ihtiyacınız olan herhangi bir elektronik ürünü burada bulabilirsiniz. Projenizi desteklemek için güvenilir tedarik, profesyonel seçim rehberliği ve verimli tedarik hizmetleri sunmaya kararlıyız.

Son olarak, elektronikte operasyonel yükseltecin ne olduğunu anlamak, verimli ve güvenilir devreler tasarlamak için önemlidir. Op-amp'lerin nasıl çalıştığını, temel özelliklerini, tiplerini ve uygulamalarını bilen mühendisler ve meraklılar, projeleri için doğru yükselteci seçerken bilinçli kararlar verebilirler. Projeleriniz için yüksek kaliteli op-amp'ler temin etmek isteyenler için geniş bir yelpazede güvenilir seçenekler sunabiliriz.
