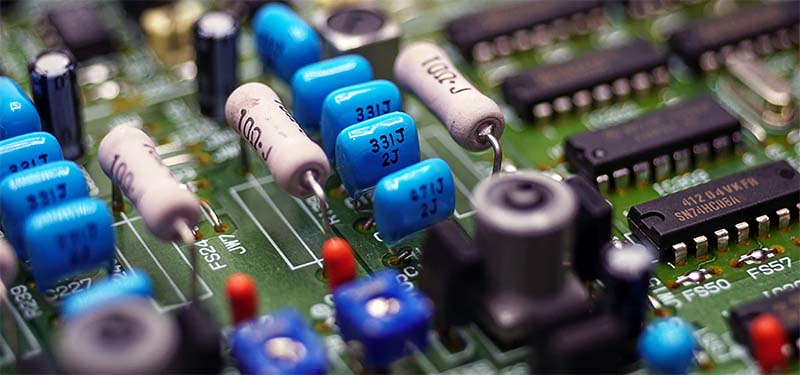

Baskılı devre kartı nedir?

Baskılı devre kartı (BDK), elektronik cihazların temel temeli olup çeşitli elektronik bileşenlerin entegrasyonu ve bağlantısı için sorumludur. Bu kart, çip, direnç ve kondansatör gibi mikro bileşenler için kararlı bir montej platformu sağlar ve aynı zamanda bunlar arasındaki elektriksel bağlantıyı ve sinyal iletimini sağlar. Bu makale, baskılı devre kartının ne olduğu ile baskılı devre kartı tasarımı ve üretimi üzerine odaklanacaktır.

Geleneksel el kablolamasına kıyasla, bir BDK, bileşenler arasındaki elektriksel bağlantıları tamamlamak için hassasiyetle tasarlanmış bakır izler kullanır; bu da daha düzenli bir devre düzeni, daha kompakt bir yapı ve elektronik ürünlerin stabilitesinin ve güvenilirliğinin önemli ölçüde artmasıyla sonuçlanır.

Baskılı Devre Kartı Nedir ve Nasıl Çalışır?

Baskılı devre kartı (BDK), elektronik cihazların temel taşıyıcısı ve bağlantı merkezi olarak hizmet eder. Yüzeyinde önceden tasarlanmış iletken bakır izleri ve contalar bulunan yalıtkan bir substrat üzerine inşa edilir. Bu iletken yollar aracılığıyla çeşitli elektronik bileşenler—örneğin dirençler, kondansatörler, entegre çipler ve sensörler—tam olarak bağlanarak tam bir elektriksel devre oluşturur.

BDK'nin yalıtkan tabanı bileşenleri yerinde tutar ve kısa devreleri önlemek için devreleri izole eder. Öte yandan iletken izler üç temel işlevi yerine getirir: güç iletimi, sinyal transferi ve veri iletişimi. Birlikte, farklı bileşenlerin koordineli çalışmasını sağlayarak cihazın hesaplama, kontrol, görüntüleme ve iletişim gibi işlevleri yerine getirmesine olanak tanırlar.

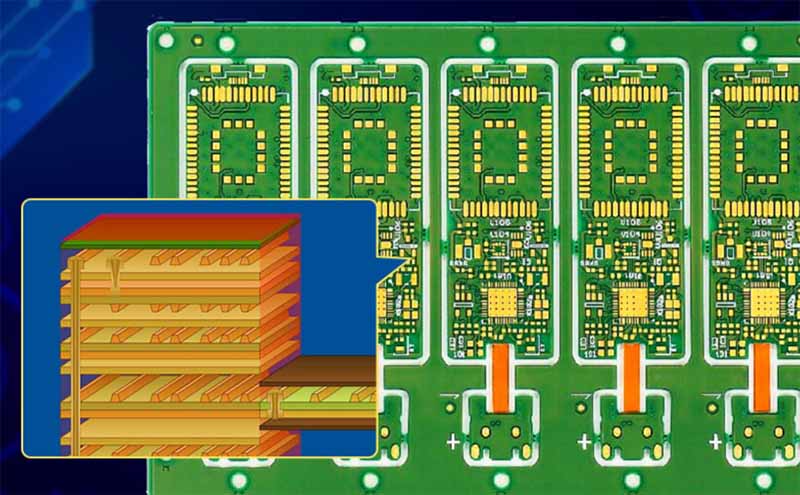

Baskılı Devre Kartı Temel Yapısı

Bir BDK, yapısal temeli olarak yalıtkan bir substrat kullanır ve yüzeyinde bir tabaka iletken bakır folyosu bulunur. Etşleme işlemiyle bakır folyosu önceden tanımlanmış izlere ve contalara şekillendirilir. Bunlar daha sonra lehim maskesi tabakası ile korunur ve son olarak bileşen etiketleri ve metinleri işaretlemek için bir baskı tabakası eklenir.

• Yalıtkan Substrat: Mekanik destek ve elektriksel izolasyon sağlar, devreler arasındaki kısa devreleri önler.
• İletken İz Tabakası: Etşilmiş bakır folyosundan oluşur, elektriksel güç ve sinyalleri iletmekle yanı sıra elektronik bileşenleri bağlamakla sorumludur.
• Lehim Maskesi Tabakası: Bakır izleri kaplayarak izolasyon sağlar ve oksidasyona ve kısa devrelere karşı koruma sunar.
• Baskı Tabakası: Bileşen yerleştirme ve tanımlama işine yardımcı olmak için metinler, semboller ve bileşen referans numaralarını yazdırmak için kullanılır.

Çok katmanlı BDK'lar için ek iç bakır katmanları ve dielektrik katmanları kartın içine istiflenir. Katmanlar arasındaki elektriksel bağlantılar, rota yoğunluğunu ve devre entegrasyonunu daha da artıran via delikleri aracılığıyla sağlanır.

Baskılı Devre Kartı Türleri

Yapı ve üretim süreçlerine göre BDK'lar genellikle dört ana türe ayrılır: tek taraflı, çift taraflı, çok katmanlı ve esnek BDK'lar; her biri farklı entegrasyon seviyelerine, alan kısıtlamalarına ve uygulama gereksinimlerine uyacak şekilde tasarlanmıştır.

Tek Taraflı BDK

Tek taraflı bir BDK, yalıtkan substratın sadece bir tarafında iletken izlere ve contalara sahiptir. Bileşenler sadece devre bulunan tarafta monte edilebilir. Basit yapısı ve düşük maliyeti, basit devrelere ve az sayıda bileşene sahip temel elektronik ürünler için uygundur.

Çift Taraflı BDK

Çift taraflı BDK'lar, substratın üst ve alt yüzeylerinde iletken izlere sahiptir. Via delikleri her iki taraftaki devreleri bağlayarak daha yüksek rota yoğunluğu ve daha esnek tasarım seçenekleri sağlar. Bu tür, tüketici elektroniklerinde ve endüstriyel kontrol cihazlarında yaygın olarak kullanılır.

Çok Katmanlı BDK

Çok katmanlı BDK'lar, aralarında yalıtkan dielektrik katmanları bulunan üç veya daha fazla iletken katmanın laminasyonuyla yapılır. Via delikleri katmanlar arasındaki bağlantıları sağlayarak yüksek rota yoğunluğu, kompakt boyut ve mükemmel ekranlama performansı sağlar. Bu kartlar genellikle akıllı telefonlarda, bilgisayarlarda, sunucularda ve diğer gelişmiş cihazlarda kullanılır.

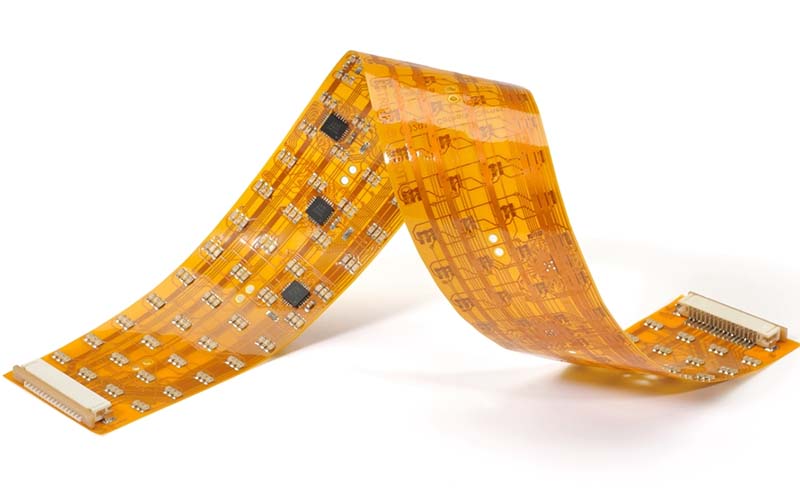

Esnek Baskılı Devre Kartı (EBDK)

Esnek BDK'lar, bükülmesine, katlanmasına veya bükülmesine izin veren esnek yalıtkan malzemelerden yapılır. Hafif tasarımı ve küçük boyutu, kompakt, düzensiz şekilli veya hareketli uygulamalar için idealdir. EBDK'lar, ekranlarda, kameralarda ve giyilebilir elektronik cihazlarda yaygın olarak uygulanır.

BDK Üretim Süreci

Baskılı devre kartının (BDK) üretimi genellikle üç ana adımı içerir: baskı, etşleme ve lehimleme.

• Baskı: Tasarlanan devre deseni, fotoğraf direnc tabakası kullanılarak yalıtkan substrata yazdırılır. Bu adım, devre düzenini karta "transfer eder" ve sonraki etşleme işlemi için onu hassasiyetle konumlandırır.
• Etşleme: İstenmeyen bakır, kimyasal çözücüler kullanılarak çıkarılır ve sadece yazdırılan desenle tanımlanan bakır izleri ve contalar kalır. Bu, devre için gerekli olan iletken yolları oluşturur.
• Lehimleme: Dirençler, kondansatörler ve çipler gibi elektronik bileşenler, lehim kullanılarak BDK contalarına monte edilir. Bu, bileşenler ve izler arasındaki elektriksel bağlantıları kurarak karta işlevsel yetenekler kazandırır.

Baskılı Devre Kartı Neler İçin Kullanılır?

Baskılı devre kartı (BDK), akıllı telefonlar, tabletler, giyilebilir cihazlar, kablosuz şarj cihazları ve çeşitli güç ürünleri dahil olmak üzere neredeyse tüm modern elektronik cihazlarda vazgeçilmezdir. Çeşitli malzemelerden yapılmış bu çok katmanlı kartlar, BDKMA (Monte Bileşenli Baskılı Devre Kartı) oluşturmak için temel platform olarak hizmet eder. Başlıca olarak aktif ve pasif bileşenler arasındaki elektrik akımı ve sinyal bağlantılarını sağlarlar.

En temel seviyesinde, bir BDK elektronik cihazların temel işlevleri yerine getirebilmesini garanti eder. Akım ve sinyaller için kararlı yollar sağlayarak cihazların başlatılmasına ve güvenilir bir şekilde çalışmasına olanak tanır.

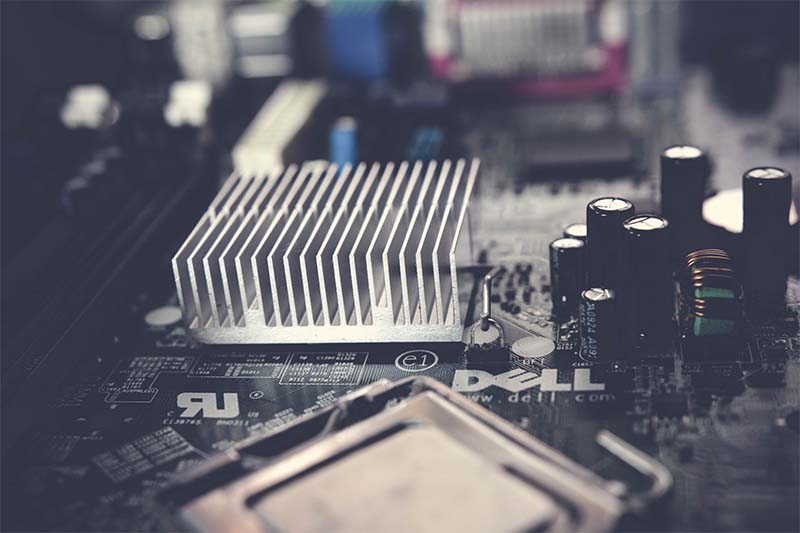

Bilgisayar Anakartı

Uzmanlaşmış bileşenler ve özel tasarımlar sayesinde BDK'lar karmaşık işlevleri ve hesaplama görevlerini destekleyebilir. Tipik bir örnek, işlem ve iletişim için merkezi bir hub olarak hizmet veren bilgisayar anakartıdır. Bilgisayarların ötesinde BDK'lar, ev eşyalarında ve endüstriyel ekipmanlarda yaygın olarak kullanılır.

Tıp Cihazları

Tıp alanında BDK'lar vazgeçilmezdir. İzleme cihazlarında, teşhis ekipmanlarında veya taşınabilir tıp cihazlarında olsun, stabil ve güvenilir BDK'lar hassas sinyal iletimini ve güvenli, tutarlı çalışmayı garanti eder. Yüksek kaliteli BDK'lar, tıp uygulamalarında gereken sıkı hassasiyet, güvenilirlik ve güvenlik standartlarını karşılamak için kritik öneme sahiptir.

Otomotiv Elektronikleri

Otomotiv elektroniklerinin hızlı büyümesi, BDK kullanımını araç sistemlerinde genişletmiştir. Motor kontrolünden ve araç içi eğlenceden navigasyon sistemlerine ve otonom sürüş modüllerine kadar BDK'lar devre bağlantısını ve sinyal işlemeyi sağlar. Otomotiv BDK'ları yüksek sıcaklıklara, titreşimlere ve uzun hizmet ömürlerine dayanmalıdır; bu da onları araç elektroniklerinin stabil çalışması için hayati kılar.

Ekranlar

Görüntü cihazları da BDK'lara büyük ölçüde bağımlıdır. LCD'ler, OLED ekranlar veya endüstriyel dokunmatik paneller olsun, özel sürücü kartları görüntü sinyali iletimini, arka ışık kontrolünü ve çip sürmeyi yönetir. BDK'lar, net görseller, hızlı tepki ve güvenilir performansı garanti etmek için gerekli stabil devreyi sağlar.

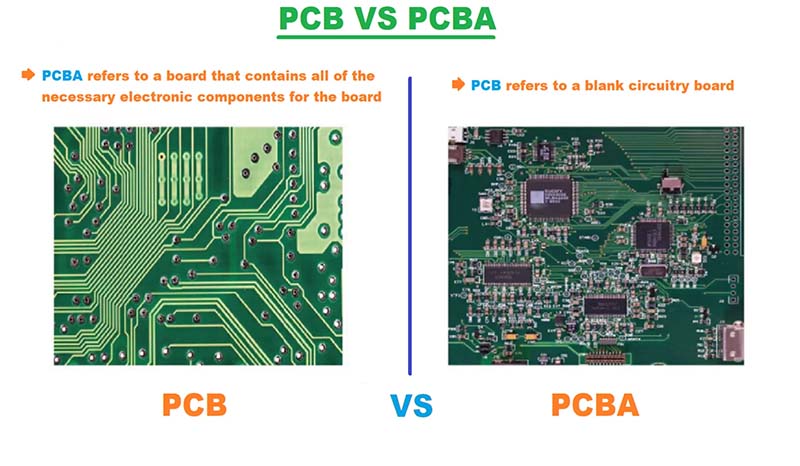

PCB ve PCBA Arasındaki Fark Nedir?

Baskılı Devre Kartı (PCB, Printed Circuit Board), elektrik devreleri oluşturmak için baskı, bakır kaplama ve delme gibi süreçler kullanılarak üretilen bir karttır. Elektronik bileşenlerin monte edilmesi ve elektriksel bağlantıların kurulması için temel destek sağlar.

PCBA (Printed Circuit Board Assembly), işlenmiş ve monte edilmiş PCB'ye atıfta bulunur. Bu tipik olarak SMT (Yüzey Montaj Teknolojisi) bileşen yerleştirme ve DIP (Delik Üstü Montaj) takma gibi prosedürleri içerir.

PCB ve PCBA, aynı genel sürecin iki farklı aşamasını temsil eder. Bir PCB, genellikle cam elyaf ve epoksi reçine gibi malzemelerden yapılmış, düz ve sert bir substrattan oluşur ve üzerinde bakır izler oyulmuştur. Bu bakır izler, karttaki çeşitli bileşenleri birbirine bağlayarak elektrik sinyalleri için yol sağlar.

Bunun aksine, PCBA, belirli bir uygulama için gerekli tüm bileşenleri içeren tamamen işlevsel bir devre kartıdır. Monte edildikten sonra PCBA doğrudan elektronik cihazlara entegre edilebilir. Tamamen monte edilmiş PCBA'lar, tüketici elektronikleri, bilgisayarlar, otomotiv elektronikleri, tıbbi cihazlar ve daha fazlasında yaygın olarak kullanılır. Bu tam montajlar, güç yönetiminden karmaşık sinyal işlemeye kadar çeşitli işlevleri yerine getirebilen modern cihazların temel parçalarıdır.

Baskılı Devre Kartı Tasarımı ve Üretimi

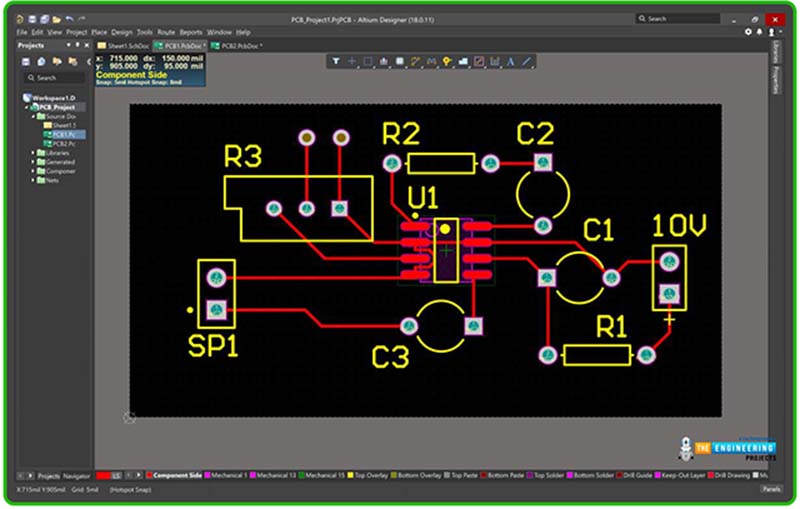

PCB Tasarımı

PCB tasarımı, uygun bileşenlerin seçilmesini, şematik tasarım yoluyla bağlanmasını ve baskılı devre kartının fiziksel düzeninin tanımlanmasını içerir. PCB tasarımının amacı, güvenilir, pratik ve üretilebilir bir yapıya sahip hassas kart dosyaları üretmektir.

PCB Üretimi

PCB üretimi, tasarım çıktı dosyalarına dayalı boş kartların üretilmesi sürecine atıfta bulunur. Dielektrik ve laminat malzemelerden başlayarak, spesifikasyonlara göre imal edilmesi ve gerekli standartlara uyum sağlamak için inceleme ve test ile biten bir dizi işleme adımı içerir.

PCB Montajı Ne Kadar Maliyet Eder?

PCBA maliyeti, işçilik maliyetleri, kalıp maliyetleri, kurulum ücretleri, teslimat süresi, sipariş miktarı ve üretim teknolojisi dahil olmak üzere birçok faktörden etkilenir. Bileşen maliyeti de önemli bir parçadır ve toplam PCBA maliyeti ülke ve bölgeye göre değişir. Nakliyat ve ambalaj da dikkate alınması gereken maliyet faktörleridir.

İlk işçilik maliyetleri, ön cephe işçileri ve otomatik üretim hatları yatırımlarını içerir. İşçilik maliyetleri bölgeler arasında farklılık gösterir ve ürün kalite standartları da farklıdır. Özel şekiller ve özel yapılar toplam işçilik maliyetini artıracaktır. Standart olmayan tasarımlar için kalıp ve kurulum ücretleri genellikle yüksektir, standartlaştırılmış PCB tasarımı ise bu tür ekstra maliyetleri etkili bir şekilde azaltabilir.

PCB Devre Kartı Nerede Satın Alınır?

Uygun bir PCBA üreticisi seçmek, fabrikanın üretim kapasitesinin, süreç seviyesinin, kalite kontrol sisteminin ve teslimat kapasitesinin kapsamlı değerlendirilmesini gerektirir. Ayrıca bileşen tedarik kanallarının resmi olup olmadığı, SMT montajı ve DIP montajı hassasiyetinin ürün gereksinimlerini karşılayıp karşılamadığı ve tam test ve yaşlanma prosedürlerine sahip olup olmadığına da dikkat edilmelidir. Teslimat süresi, minimum sipariş miktarı, fiyatlandırma sistemi, satış sonrası hizmet ve teknik destek de önemli değerlendirme kriterleridir.

Bizim PCBA Hizmetlerimiz

Eastech, tek noktadan profesyonel PCBA devre kartı montaj çözümleri sunar, bunlara kart seviyeli devre montajı ve tam makine montajı ile test hizmetleri dahildir. SMT işleme ve DIP delik üstü montaj teknolojilerinde uzmanızız, tam otomatik yüksek hızlı üretim hatlarından yüksek hassasiyetli elle lehimlemeye kadar çeşitlendirilmiş montaj ihtiyaçlarını destekleriz ve müşterilere stabil, güvenilir ve maliyet etkin tek noktadan elektronik üretim hizmetleri sunarız.

Sonuç olarak, temel akım ve sinyal yönlendirmesinden karmaşık, yüksek performanslı uygulamalara kadar destek vermeye kadar PCB'ler modern elektronik cihazların temelini oluşturur. Baskılı devre kartının ne için kullanıldığını bilmek, tüketici elektronikleri, tıbbi cihazlar, otomotiv sistemleri ve endüstriyel ekipmanlar üzerindeki kritik rolünü vurgulamaya yardımcı olur. Projeniz için EASTECH aracılığıyla uygun PCB ve PCBA'yı seçerek güvenilir performans, verimli montaj ve stabil bileşen teminini sağlayabilirsiniz.
