Mikrokontrolcü nedir?

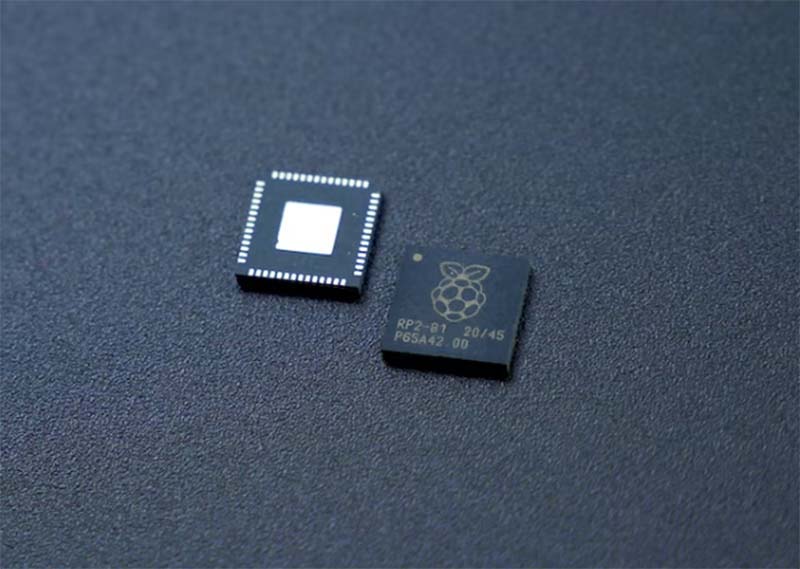

Mikrodenetleyici nedir? Mikrodenetleyici, küçük bir bilgisayarın temel bileşenlerini tek bir çipe entegre eden tek çip mikro bilgisayardır. Bir MCU (Mikrodenetleyici Birimi), bir merkezî işlem birimi (CPU), bellek, zamanlayıcılar, giriş/çıkış arayüzleri ve diğer işlevsel modülleri kompakt bir sisteme birleştirir. Devre çalışmalarının koordinasyonu, sinyal işleme, çevresel cihaz kontrolü, mantıksal karar verme ve talimat yürütme sorumluluğundadır.

Mikrodenetleyici ne için kullanılır? Genellikle ev aletleri, otomotiv elektronikleri ve tıbbi ekipmanlar gibi çeşitli elektronik cihazların ve sistemlerin kontrolü ve izlenmesi için uygulanır. Yapay zekânın (YZ), Nesnelerin İnternetin’in (IoT) ve kenar hesaplamalarının hızlı gelişimiyle mikrodenetleyiciler, geleneksel kontrol odaklı rollerinden daha akıllı ve verimli uygulamalara doğru evrilmektedir.

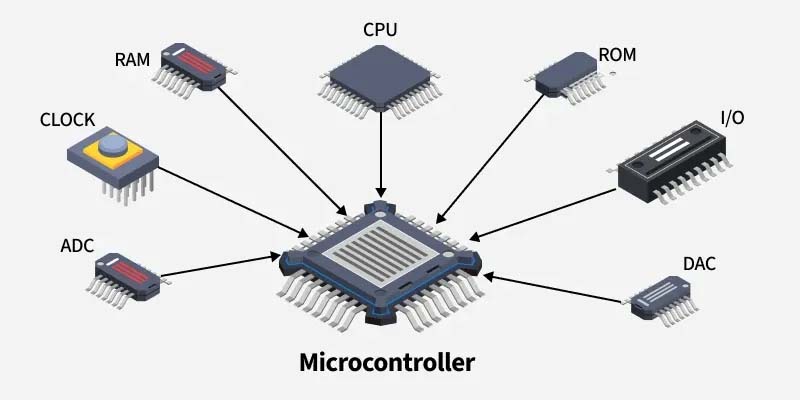

Mikrodenetleyicinin Temel Bileşenleri Nelerdir?

Merkezî İşlem Birimi (CPU):

Hesaplama ve kontrolün çekirdeği olarak CPU, talimatları yürütür, aritmetik ve mantıksal işlemler gerçekleştirir ve program akışını yönetir.

Bellek:

Program Belleği: Tipik olarak Flash veya ROM, donanım yazılımını (firmware) veya uygulama kodunu kalıcı olarak depolamak için kullanılır. Veriler güç kapatıldığında bile korunur.

Veri Belleği:

Genellikle RAM, program yürütme sırasında değişkenleri ve ara verileri geçici olarak depolamak için kullanılır. Veriler güç kesildiğinde kaybolur.

Giriş/Çıkış Arayüzleri (G/Ç):

• Genel Dijital G/Ç (GPIO): Giriş veya çıkış olarak yapılandırılabilir, düğmeler ve LED'ler gibi dijital cihazları bağlamak için kullanılır.
• İletişim Arayüzleri: UART, I2C ve SPI gibi, cihazlar arasında seri veri alışverişini sağlar.
• Analog Arayüzler: Analog-Dijital Dönüştürücü (ADC) ve Dijital-Analog Dönüştürücü (DAC) dahil, analog sinyalleri işlemek için kullanılır.

Zamanlayıcılar/Sayaçlar:

Hassas zaman gecikmeleri üretmek, darbe genişliklerini ölçmek veya harici olayları saymak için kullanılır. Zamanlama ve kontrol uygulamaları için vazgeçilmezdirler.

Seri İletişim Arayüzleri:

UART, SPI ve I2C gibi, diğer çipleri veya cihazlarla veri iletişimini sağlar ve sistem genişlemesini destekler.

Analog-Dijital Dönüştürücü (ADC):

Algılayıcılardan veya diğer cihazlardan gelen analog sinyalleri CPU tarafından işlenmek üzere dijital sinyallere dönüştürür.

Saat Devresi (Clock Circuit):

Tüm çip için senkronize zamanlama sinyalleri sağlar. Tipik olarak bir osilatör ve saat bölme devrelerinden oluşur ve tüm modüllerin koordineli çalışmasını sağlar.

Kesme Sistemi (Interrupt System):

İç veya harici olaylara (örneğin düğme basımı veya zamanlayıcı taşması) öncelik ve yanıtı yönetir, mikrodenetleyicinin acil görevleri gerçek zamanlı olarak ele almasını sağlar.

Ek olarak, modern mikrodenetleyiciler, Dijital-Analog Dönüştürücüler (DAC), Darbe Genişlik Modülasyonu (PWM) çıkışları, USB denetleyicileri, Ethernet arayüzleri, LCD sürücüleri veya DMA kanalları gibi ek işlevsel modülleri entegre edebilir ki bu da daha çeşitli ve gelişmiş uygulama gereksinimlerini destekler.‌

Mikrodenetleyici Nasıl Çalışır?

Mikrodenetleyicinin temel çalışma mekanizması:

1. Alma (Fetch): Mikrodenetleyici program belleğinden bir talimat alır.

2. Çözümleme (Decode): Talimat yorumlanır ve CPU'nun anlayabileceği makine seviyesi sinyallere çevrilir.

3. Yürütme (Execute): CPU, aritmetik hesaplamalar, mantıksal işleme veya çevresel cihaz kontrolü gibi gerekli işlemi gerçekleştirir.

4. Depolama (Store): Sonuç, sonraki kullanım için bir kayıt defterine (register) veya belleğe geri yazılır.

Bu sürekli alma–çözümleme–yürütme–depolama döngüsü, mikrodenetleyicinin verileri verimli ve gerçek zamanlı olarak işlemesine, harici cihazları kontrol etmesine ve sistem olaylarına yanıt vermesine olanak tanır.

Mikrodenetleyici Gömülü Bir Sistemin (Embedded System) İçinde Nasıl Çalışır?

Mikrodenetleyici, gömülü bir sistemin merkezî kontrol birimi olarak hizmet eder ve özel görevleri yürütmek ve sistemin belirli işlevlerini yönetmek sorumluluğundadır. Genel amaçlı bilgisayarların aksine, tipik olarak karmaşık bir işletim sistemi olmadan çalışır ve bu da optimize edilmiş verimlilikle bağımsız olarak çalışmasını sağlar. İşlemci, bellek, giriş/çıkış arayüzleri, zamanlayıcılar ve iletişim çevresel birimlerini tek bir çipe entegre ederek mikrodenetleyici, kompakt tasarım, düşük güç tüketimi ve güvenilir gerçek zamanlı performans sunar.

Hızlı yanıt hızı ve verimli gerçek zamanlı sinyal işleme yetenekleriyle mikrodenetleyiciler, yüksek stabilite ve hassas zamanlama kontrolü gerektiren uygulamalar için idealdir. Bu uygulamalar arasında motor ve servo kontrolü, gerçek zamanlı algılayıcı veri toplama ve işleme ile seri arayüzler, endüstriyel büsler ve kablosuz modüller aracılığıyla iletişim yer alır. Bu işlevleri koordinasyon ederek mikrodenetleyiciler, modern gömülü uygulamalarda otomasyon, akıllı algılama ve güvenilir sistem çalışmasını sağlar.

Gömülü Mikrodenetleyicinin Uygulama Alanları

1. Otomotiv Elektronikleri

Mikrodenetleyiciler, otomotiv elektronik sistemlerinde temel kontrol birimleri olarak hizmet eder ve vücut kontrolü, itici güç yönetimi, şasi kontrolü, araç içi infotainment ve gelişmiş sürücü yardım sistemlerinde (ADAS) yaygın olarak kullanılır. Sensör verilerini gerçek zamanlı olarak toplar ve kontrol mantığını hızlı bir şekilde yürütür, sürüş, fren, direksiyon, aydınlatma ve iklim kontrol sistemlerinin kararlı, güvenli ve verimli çalışmasını sağlar. Bu nedenle mikrodenetleyiciler, akıllı araçlar ve otonom sürüş teknolojileri için temel donanım desteği oluşturur.

2. Sanayi Otomasyonu

Sanayi otomasyonunda mikrodenetleyiciler, hassas kontrol ve gerçek zamanlı işleme konusunda kritik bir rol oynar. Motorları güvenilir bir şekilde sürer, çeşitli sensör sinyallerini toplar ve aktuatörleri kontrol eder. Mikrodenetleyiciler, PLC'ler, servo sürücüleri, invertörler, endüstriyel robotlar, akıllı cihazlar ve üretim hattı kontrol sistemlerinde geniş çapta uygulanır ve yüksek hassasiyetli, yüksek güvenilirlikli otomatik üretim ve ekipman izlemeyi sağlar.

3. Akıllı Ev

Mikrodenetleyiciler, akıllı ev cihazlarının "akıllı çekirdeği" olarak hareket eder. Akıllı aydınlatma, güvenlik sistemleri, ev aletleri, akıllı kilitler ve çevresel izleme cihazları gibi uygulamalarda veri toplama, yerel karar verme, ağ iletişimi ve koordineli kontrolü yönetir. Bu, ev cihazlarının otomatik olarak algılamasını, analiz etmesini ve yanıt vermesini sağlayarak daha güvenli, daha konforlu ve enerji verimli bir akıllı yaşam deneyimi sunar.

4. Kenar AI (Edge AI)

Kenar hesaplama ve hafif AI senaryolarında mikrodenetleyiciler, düşük güç tüketimli, kompakt ve yerel akıllı işleme yetenekleri sunar. Bulut bağlantısına bağımlı olmadan, ses tanıma, görüntü tespiti, davranış analizi ve anomali uyarıları gibi AI çıkarım görevlerini doğrudan cihaz düzeyinde gerçekleştirebilir. Giyilebilir cihazlar, akıllı sensörler, endüstriyel kenar terminalleri ve IoT düğümlerinde yaygın olarak kullanılırlar ve düşük gecikmeli, gizliliğe odaklı ve yüksek güvenilirlikli yerel zekâyi sağlarlar.

Bu temel alanların ötesinde mikrodenetleyiciler, tüketici elektronikleri, tıbbi cihazlar, telekomünikasyon ekipmanları ve yenilenebilir enerji sistemlerinde de yaygın olarak kullanılır. Pil yönetimi, güç kontrolü, veri kaydı ve sistem teşhisi gibi fonksiyonları desteklerler ve çeşitli uygulamalarda verimli, güvenilir ve akıllı çalışmayı sağlarlar.

Mikrodenetleyici Vs. Mikroişlemci

Her ikisi de hesaplama mantığını yürütme yeteneğine sahip tek çip işlemcilerdir. Mikrodenetleyicinin ayırt edici bir özelliği, tüm gerekli hesaplama bileşenlerini tek bir çipe entegre etmesidir - bu, ek harici devreler gerektirmeden çalışmasına olanak tanır. Buna karşılık, bir mikroişlemci esas olarak bir CPU'dan oluşur ve bellek, seri arayüzler, G/Ç fonksiyonları ve diğer temel özellikleri sağlamak için birkaç destek çipine bağımlıdır.

Bir Mikrodenetleyici Birimi (MCU) esasen tek bir çip üzerinde inşa edilmiş kompakt bir bilgisayardır. Bir Mikroişlemci Birimi (MPU) ile karşılaştırıldığında mikrodenetleyiciler, gömülü ve özel kontrol uygulamalarında daha yaygın olarak kullanılır. Mikrodenetleyiciler bağımsız olarak çalışırken, mikroişlemciler harici yardımcı cihazlar ve destekleyici donanımla çalışmak üzere tasarlanmıştır.

Performans

Saat Hızı:

Mikroişlemciler genellikle daha yüksek performans sunar, saat hızları 4 GHz'ye ulaşır. Büyük miktarda talimatı verimli bir şekilde işleme kapasitesine sahiptirler, bu da onları işletim sistemleri, karmaşık yazılımlar ve önemli hesaplama gücü gerektiren yoğun veri işlevleri için uygun kılar. Buna karşılık, mikrodenetleyiciler maksimum işlem gücünden ziyade verimliliğe ve güvenilirliliğe odaklanır. Saat hızları tipik olarak yaklaşık 80 MHz'ye ulaşır, bu da amaçlanan uygulamalar için yeterlidirken güç tüketimini ve ısı üretimini etkili bir şekilde azaltır. Mikrodenetleyiciler, sensör veri toplama, aktuatör kontrolü ve donanım yönetimi gibi temel görevlerde son derece iyi performans gösterir.

Bellek:

Mikroişlemciler daha büyük bellek kapasitelerini destekler ve harici bellek modülleri ile birleştirilebilir, bu da onların büyük ölçekli veri işleme ve karmaşık yazılım işlemlerini yönetmesine olanak tanır. Öte yandan mikrodenetleyiciler, önceden tanımlanmış uygulamalar için yeterli olan sınırlı yerleşik belleğe sahiptir, ancak büyük ölçekli verileri veya çok karmaşık programları işlemek için uygun değildir.

Periferik Arayüzler:

Mikroişlemciler daha esnek giriş/çıkış (G/Ç) yetenekleri sunar ve geniş bir yelpazedeki harici cihazlara ve periferiklere bağlanabilir, bu da onları kişisel bilgisayarlar ve sunucular gibi karmaşık sistemler için ideal kılar. Ancak harici bileşenlere bağımlılıkları ara sıra gecikmeye neden olabilir. Mikrodenetleyiciler, özel uygulamalar için yeterli olan daha sınırlı sayıda yerleşik G/Ç arayüzüne sahiptir. Bileşenleri tek bir çipe entegre edildiği için daha düşük saat hızlarında bile hızlı ve verimli çalışmayı sağlayabilirler.

Maliyet

İkisi arasındaki maliyet farkı anlamlıdır. Mikrodenetleyiciler, daha yüksek entegrasyon ve daha az harici bileşen ile daha basit bir mimariye sahiptir, bu da üretim maliyetlerini düşürür. Yerleşik bellek ve periferikler içerdiği için ek donanım gereksinimini azaltır ve toplam sistem maliyetlerini düşürür.

Mikroişlemciler daha karmaşık bir yapıya sahiptir ve düzgün çalışmak için ek harici bellek ve periferik bileşenlere ihtiyaç duyar, bu da toplam sistem maliyetini artırır. Ancak yüksek performansları ve esnekliği daha yüksek masrafları haklı çıkarır, bu da onları karmaşık sistemler ve üst düzey uygulama senaryoları için uygun kılar.

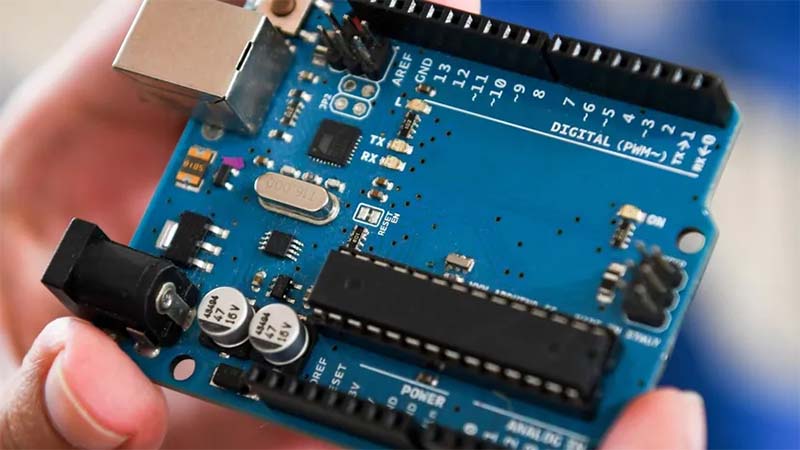

Eastech, Mikrodenetleyici ve Mikroişlemci İhtiyaçlarınızı Karşılamanıza Yardımcı Olur

Eastech akıllı ev ve IoT gibi uygulamalar için uygun olan, dünya çapındaki önde gelen markalardan yüksek performanslı, düşük güç tüketimli mikrodenetleyiciler sunar. MCU ürün portföyümüz, cihaz üreticilerine kablolu ve kablosuz uygulama geliştirme için tek noktadan çözüm (one-stop) sunar. Yerleşik işlem birimleri ve bellek modülleri ile mikrodenetleyiciler, mantıksal kontrol, sinyal işleme ve veri iletişimi fonksiyonlarını verimli bir şekilde yürütmek üzere programlanabilir.

Mikrodenetleyicilerin Geleceği: Uygulama Hakkında Bakış Açıları

1. Üçüncü Nesil Yarı İletken Teknolojisi ile Güçlendirilmiş

Silikon karbür (SiC) ve galyum nitrür (GaN) ile temsil edilen üçüncü nesil yarı iletken malzemeler, mikrodenetleyicilerin performans sınırlarını temel düzeyde yeniden tanımlıyor. Yüksek voltaj direnci, düşük güç kaybı ve yüksek sıcaklık toleransı gibi avantajlar, ileri proses teknolojileri ve yeni ortaya çıkan bellek çözümleri (MRAM ve PCM gibi) ile birleştiğinde bu malzemeler, çip enerji verimliliğini, güç yoğunluğunu ve çevresel uyarlanabilirliği önemli ölçüde artırır. Bu, otomotiv elektronikleri, endüstriyel kontrol ve yenilenebilir enerji sistemlerindeki uygulamalar için daha güçlü sürücü kapasitesi, daha hızlı yanıt süreleri ve daha uzun hizmet ömrü sağlar ve bunları üst düzey akıllı donanım için temel bir temel haline getirir.

2. AI ve Kenar Hesaplamanın Derin Entegrasyonu

Mikrodenetleyiciler, geleneksel "kontrol yürütme" cihazlarından yerel akıllı karar verme yeteneğine sahip platformlara evriliyor. NPU'lar, AI hızlandırıcılar ve hafif çıkarım motorlarını entegre ederek, ses, görsel ve sensör verilerini doğrudan kenarda gerçek zamanlı olarak işleyebilirler. Bulut-kenar işbirliği mimarileri gecikmeyi azaltır ve veri gizliliğini artırır, bu da zekânın buluttan bağımsız olarak çalışmasına olanak tanır. Bu ilerleme, endüstriyel inceleme, akıllı ev otomasyonu, araç içi algılama, giyilebilir cihazlar ve diğer kenar senaryolarını geniş çapta destekler ve her yerde zekânın konseptten gerçek dünya uygulamasına geçişini hızlandırır.

3. Düşük Güç Tüketimi ve Yüksek Güvenilirlik

Pil beslemeli sistemlerin, uzun süreli gözetimsiz çalışmanın ve zorlu ortamların taleplerini karşılamak için mikrodenetleyiciler, aşırı enerji verimliliğine ve tam yaşam döngüsü güvenilirliğine doğru ilerliyor. Eşik voltajına yakın çalışma, dinamik güç yönetimi ve çok seviyeli uyku modları ile ultra düşük bekleme akımı seviyelerine ulaşırlar. Aynı zamanda otomotiv ASIL-D ve endüstriyel fonksiyonel güvenlik standartlarına uyum, anti-parazit performansı, hata toleransını, güvenli başlatma mekanizmalarını ve şifreleme korumasını güçlendirir. Bu iyileştirmeler, kritik uygulamalarda uzun vadeli kararlı çalışmayı ve güvenilir veri güvenliğini sağlar.
