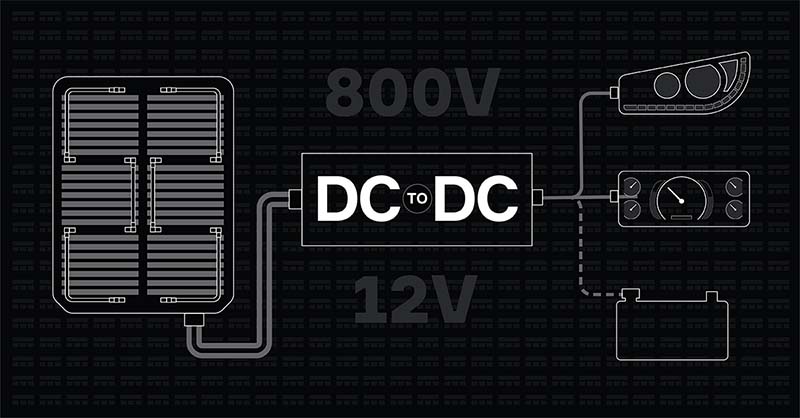

DC-DC Dönüştürücüler Nedir?

DC-DC dönüştürücü, yarıiletken anahtarlama teknolojisini kullanarak DC voltajlarını dönüştüren bir güç yönetim cihazıdır. Temel işlevleri arasında voltaj yükseltme, düşürme, polarite dönüşümü ve voltaj regülasyonu bulunur; bu da bataryalar, şebeke gücü ve diğer besleme sistemleri ile uyumluluğu sağlar. Bu makale, DC-DC dönüştürücünün ne olduğu ve ayrıca izole ve izolsiz DC-DC dönüştürücü karşılaştırması üzerine odaklanmaktadır.

DC-DC dönüştürücüler nedir? Kart monte tipi DC-DC dönüştürücü modülleri bir kontrol çipi, anahtarlama bileşenleri (MOSFET/IGBT), enerji depolama indüktörleri ve filtre kapasitörlerinden oluşur; çıkış voltajını regüle etmek için darbe genişlik modülasyonu (PWM) veya darbe frekans modülasyonu (PFM) kullanır. Bu dönüştürücüler 4 tipte sınıflandırılabilir: düşürücü (Buck), yükselteç (Boost), yükselteç/düşürücü (Buck-Boost) ve izole dönüştürücüler. Yüksek verimlilik (70%–95%), kompakt boyut ve çoklu devre koruma özellikleri sunarlar. Güç elektronikleri, iletişim ekipmanları, otomotiv elektronikleri ve endüstriyel kontrol alanlarında yaygın olarak kullanılırlar.

DC-DC Dönüştürücülerin Sınıflandırılması

Düşürücü (Buck) Dönüştürücü: Giriş voltajından daha düşük bir çıkış voltajı üretir. Basit yapısı ve yüksek verimliliği ile en yaygın voltaj düşürme regülasyon çözümüdür.

Yükselteç (Boost) Dönüştürücü: Giriş voltajından daha yüksek bir çıkış voltajı üretir. Genellikle batarya beslemeli veya düşükten yüksek voltaja yükseltme senaryolarında kullanılır.

Yükselteç/Düşürücü (Buck-Boost) Dönüştürücü: Çıkış voltajı, giriş voltajından hem yüksek hem de düşük olabilir; geniş giriş voltajı dalgalanmalarına sahip uygulamalar için uygundur.

Izole DC-DC Dönüştürücü: Giriş ve çıkış arasında elektriksel izolasyon sağlar, yüksek güvenlik ve güçlü gürültü direnci sunar. Genellikle yüksek voltajlı, yüksek müdahaleye sahip veya güvenli izolasyon gerektiren sistemlerde kullanılır.

DC-DC Dönüştürücü Modülünün İşlevleri Nelerdir?

Voltaj Yükseltme ve Düşürme Dönüşümü

DC-DC dönüştürücü modülünün temel işlevi, DC voltajını esnek bir şekilde dönüştürmektir. Akışın altındaki cihazların gerçek güç gereksinimlerine göre yüksek voltajı düşürebilir veya düşük voltajı yükseltebilir. Bazı modeller çift yönlü yükseltme/düşürme regülasyonunu da destekler; bu da tek bir güç kaynağı ile cihaz çalışma voltajı arasındaki uyumsuzluğu etkili bir şekilde çözür. Bu, düşük güçten yüksek güce kadar çeşitli elektronik ve endüstriyel cihazların çeşitli voltaj besleme ihtiyaçlarını karşılar.

Kararlı Voltaj Regülasyonu

Bu işlev, kararlı bir güç beslemesini garanti eder ve giriş voltajı dalgalanmalarını, yük akımı ani değişimlerini ve harici çevresel müdahaleleri etkili bir şekilde telafi eder. Kesintisiz olarak hassas ve sabit bir DC voltajı sağlar, voltaj sapanmasını ve dalgalanmaları ortadan kaldırır. Batarya deşarjı veya kararsız büs voltajı gibi karmaşık koşullar altında bile modül, akışın altındaki çipleri, sensörleri ve diğer hassas bileşenleri güçle ilgili arızalardan veya performans kayıplarından koruyarak kararlı çıkışını korur.

Elektriksel Izolasyon, Aşırı Yük Koruması ve Geniş Sıcaklık Uyumu

Bu özellikler, modülün güvenliğini, dayanıklılığını ve zorlu ortamlara uyumunu garanti eder. Elektriksel izolasyon, giriş ve çıkışı ayırır, yüksek voltaj müdahalesini ve sızıntıyı engeller; bu da özellikle endüstriyel ve otomotiv uygulamalarında cihaz güvenliğini ve gürültü direncini artırır. Aşırı akım, aşırı voltaj ve aşırı ısınmaya karşı yerleşik korumalar, anormal koşullara hızlı yanıt verir ve modülün ve akışın altındaki yüklerin hasar görmesini engeller. Ayrıca, geniş çalışma sıcaklığı desteği, dönüşüm verimliliğini korurken ve cihaz ömrünü uzatırken aşırı sıcak veya soğuk ortamlarda kararlı performans sağlar.

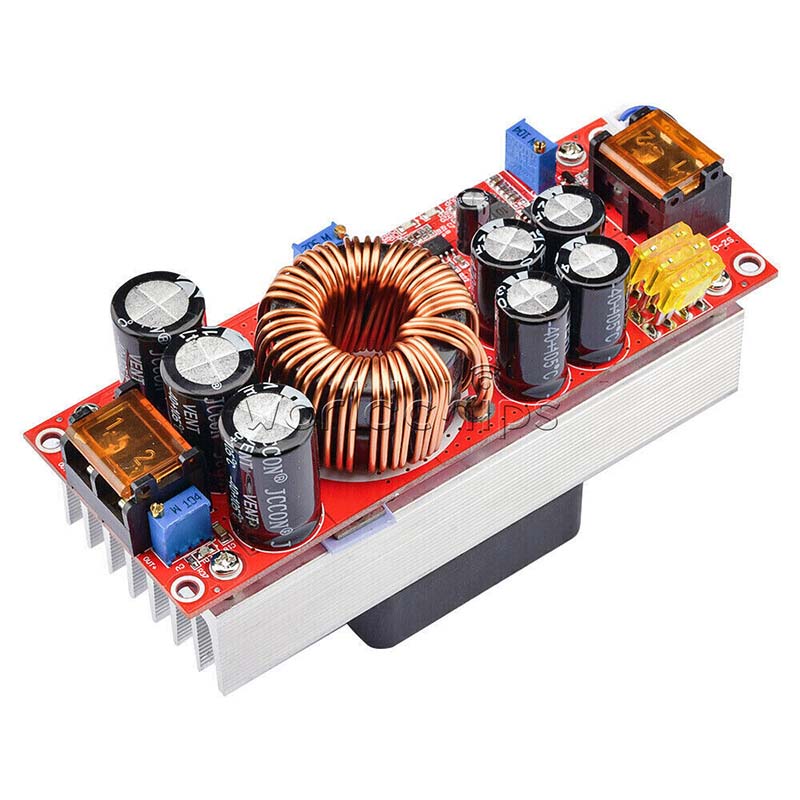

Izole ve Izolsiz DC-DC Dönüştürücü Karşılaştırması

Izole ve izolsiz DC-DC dönüştürücüler arasındaki fark, giriş ve çıkış arasında elektriksel ayrımın olup olmamasıdır.

Izole DC-DC dönüştürücü, giriş ve çıkış arasında elektriksel izolasyon oluşturmak için bir transformatör kullanır. Doğrudan iletken bir yol yoktur; enerji, manyetik bağlantı yoluyla izolasyon bariyeri üzerinden iletilir ve bu da giriş ve çıkışa bağımsız referans toprakları verir. Bu tasarım, daha yüksek güvenlik sağlar, elektriksel gürültüyü azaltmaya yardımcı olur ve sistem tasarımında esneklik artırır.

Izolsiz DC-DC dönüştürücü, giriş ve çıkış arasında doğrudan bir bağlantı korur ve aynı referans potansiyelini paylaşır. Izolasyonun güvenlik ve gürültü direnci avantajlarına sahip olmasa da, daha basit yapısı, daha küçük boyutu, daha düşük maliyeti ve genellikle daha yüksek dönüşüm verimliliği ile alan ve verimliliğin kritik olduğu uygulamalarda yaygındır.

Izole DC-DC Dönüştürücü Ne Zaman Tercih Edilmelidir?

Yüksek güvenlik gereksinimleri (örn: tıbbi, endüstriyel, yüksek voltajlı sistemler)

Giriş ve çıkış farklı potansiyellerde çalışıyor (ortak toprak paylaşılmıyor)

Gürültüyü bastırma veya toprak döngüsü müdahalesini önleme ihtiyacı

Daha yüksek tasarım esnekliği gerektiren karmaşık sistemler

Uygulama güvenlik gereksinimleri, yüksek müdahale veya birden fazla sistem bağlantısı içeriyorsa izole DC-DC dönüştürücü seçilmelidir.

Izolsiz DC-DC Dönüştürücü Ne Zaman Göz Önünde BulundurulmalıdırIzolsiz DC-DC Dönüştürücü

Düşük voltajlı sistemler (örn: 5V / 12V / batarya beslemeli)

Kompakt boyut gerektiren alan kısıtlı tasarımlar

Maliyet kısıtlaması olan projeler

Yüksek verimlilik ve düşük kayıpları önceliklendiren uygulamalar

Giriş ve çıkış ortak bir toprak paylaşabilir

DC-DC Dönüştürücü PCB Tasarımında Ana Rol

Güç Regülasyonu

DC-DC dönüştürücü, giriş voltajı değişse bile devrenin farklı kısımlarının stabil ve uygun voltaj seviyeleri almasını garanti eder.

Voltaj Dönüşümü

Voltajı düşürme, yükseltme veya tersine çevirme imkanı sunar ve tek bir güç kaynağının PCB üzerinde birden fazla voltaj alanını desteklemesini sağlar.

Verimlilik Artırımı

Lineer regülatörlere kıyasla DC-DC dönüştürücüler güç kaybını önemli ölçüde azaltır, bu da onları enerjiye duyarlı ve batarya beslemeli uygulamalar için ideal kılar.

Güç Dağılımı

PCB boyunca gücün verimli dağılımına yardımcı olur ve farklı voltaj gereksinimlerine sahip mikrodenetleyiciler, sensörler ve iletişim modülleri gibi bileşenleri destekler.

DC-DC Dönüştürücü PCB Tasarım Gereksinimleri

Bileşen Konumlandırması

Entegre devre, indüktör ve kapasitörler gibi ana bileşenleri döngü alanını en aza indirmek ve gürültüyü azaltmak için birbirine yakın konumlandırın.

Topraklama ve Düzen (Layout)

Stabil bir referans sağlamak ve müdahaleyi azaltmak için sağlam bir toprak plânı kullanın. Uygun topraklama hem performans hem de güvenilirlik için hayati önem taşır.

Isı Yönetimi

Özellikle yüksek akımlı tasarımlarda bakır alanları ve ısıl via'lar aracılığıyla yeterli ısı dağılımını sağlayın.

İz Yönlendirmesi (Trace Routing)

Yüksek akımlı izleri direnç ve voltaj düşüşünü azaltmak için kısa ve geniş tutun. Hassas sinyalleri anahtarlama düğümlerinin yakınına yönlendirmeyin.

Gürültü ve EMI Kontrolü

Döngü yollarını optimize ederek ve gerekirse filtreleme bileşenleri veya ekranlama teknikleri ekleyerek anahtarlama gürültüsünü en aza indirin.

DC-DC Dönüştürücünün Elektronikte Uygulamaları

Tüketici Elektronikleri

Akıllı telefonlar, dizüstü bilgisayarlar ve akıllı saatler gibi cihazlar batarya gücüne bağımlıdır ve yük tükenikçe voltaj düşer. DC-DC dönüştürücüler, batarya voltajını çiplerde, ekranlarda ve sensörlerde gerekli olan farklı voltajlara stabilize eder ve dönüştürür, güç verimliliğini artırır ve batarya ömrünü uzatır.

Otomotiv Elektronikleri

Hem geleneksel hem de elektrikli araçlar, 12V/24V düşük voltajlı veya 400V/800V yüksek voltajlı platformlardan bilgi-eğlence sistemleri, kameralar, radarlar ve ışıklar için birden fazla stabil düşük voltajlı çıkış gerektirir. İzole DC-DC dönüştürücüler ayrıca yüksek ve düşük voltajlı sistemler arasında elektriksel ayrım sağlar ve güvenliği artırır.

Endüstriyel Kontrol

Endüstriyel tesisler genellikle 24V büs gücü kullanır. PLC'ler, servo sürücüleri ve sensörler 5V veya 3,3V gibi farklı düşük voltajlara ihtiyaç duyar. endüstriyel güç sistemleri için dc-dc dönüştürücü geniş giriş voltajı aralıkları ve güçlü müdahale altında stabil güç kaynağı sağlar, uzun süreli ve güvenilir endüstriyel çalışmayı destekler.

İletişim ve Sunucular

İletişim baz istasyonları ve sunucular genellikle 48V dağıtık güç sistemleri kullanır. Çok aşamalı DC-DC düşürücü dönüştürücüler, yüksek voltajı CPU çekirdekleri için 12V veya yaklaşık 1V'ye düşürür, yüksek güçlü, yüksek verimli, yüksek akımlı beslemeyi sağlar ve enerji kayıplarını ve ısıyı en aza indirir.

Yenilenebilir Enerji ve Enerji Depolama

Güneş paneli çıkışı güneş ışığıyla dalgalanır ve batarya voltajı şarj/boşalma sırasında değişir. DC-DC dönüştürücüler voltajı düşürme, yükseltme veya düşürme/yükseltme regülasyonu yapar, voltaj stabilizasyonu, şarj yönetimi ve güç eşleşmesini sağlar. Düşük voltajlı depolama bataryaları (örn: 48V), DC büslerine (48–96V) bağlanabilir ve verimli, maliyet etkin şarj/boşalma kontrolü sağlar.

Taşınabilir Güç

Mobil güç bankları ve el cihazları, tek veya birden fazla lityum batarya hücresinin voltajını 5V, 9V veya 12V gibi standart çıkışlara yükseltmek için DC-DC dönüştürücüler kullanır, kompakt ve yüksek verimli voltaj dönüşümü sunar, hızlı şarj ve çoklu cihaz güç dağıtımını destekler.

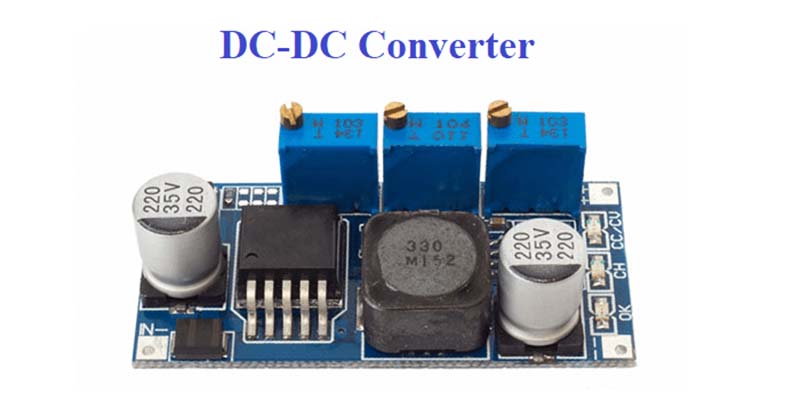

DC DC Dönüştürücüler Elektronik Bileşenleri Dağıtıcısı

Eastech, küresel DC-DC dönüştürücü piyasasında en deneyimli tedarikçilerden biridir. Derin endüstriyel uzmanlık ve olgun bir tedarik zinciri kullanarak, dünya çapında DC-DC güç çözümleri için güvenilir bir ortakız. Portföyümüz, monte tipi DC-DC dönüştürücülerin en kapsamlı yelpazesini içerir ve çeşitli uygulama ihtiyaçlarını karşılamak için farklı spesifikasyonları kapsar. Ürünler, çoklu boyutlar, pim konfigürasyonları, geniş çalışma sıcaklığı aralıkları ve ultra geniş giriş voltajı aralıkları özellikleri taşır. Ürünlerimizde izole, regüle edilmiş, regüle edilmemiş ve izolsiz DC-DC dönüştürücüler bulunur; tıbbi, askeri, telekomünikasyon ve diğer endüstriyel uygulamalar için uygundur.

ADI (Analog Devices, Inc.) yetkili dağıtıcısı olarak, yüksek performanslı LTM4622 μModule DC-DC dönüştürücüleri ücretsiz olarak tanıtıyoruz. ADI'nin önde gelen analog güç teknolojilerinden faydalanarak bu modüller, üst düzey endüstriyel, iletişim ve tıbbi uygulamalar için tek seferlik, ultra kompakt, yüksek entegrasyonlu güç dönüşüm çözümü sunar. LTM4622 serisi, anahtarlama denetleyicisi, güç MOSFET'leri, indüktörleri ve tüm destekleyici bileşenleri birleştiren yüksek entegrasyonlu bir yerleşik güç modülüdür. Tam bir güç çözümü oluşturmak için sadece birkaç seramik kapasitöre ihtiyaç duyar ve maksimum düzen verimliliği için PCB alanının 1 cm²'den azını kaplar. Ana spesifikasyonlar arasında 3,6V–20V ultra geniş giriş voltajı aralığı ve esnek akım konfigürasyonları bulunur; hem çok çıkışlı hem de yüksek güçlü tek çıkışlı uygulamaları destekler.

Son olarak, izolsiz DC-DC dönüştürücülerimiz, daha küçük boyut ve daha düşük maliyet avantajları sunar, bu da onları ayrık çözümlere ideal bir alternatif yapar. Tasarım döngülerini etkili bir şekilde kısaltabilir ve piyasaya sürme süresini hızlandırabilirler. Kompakt yapı ve standart paket ile bu dönüştürücüler, PCB alanında önemli miktarda tasarruf sağlar, yük yakınında konumlandırmayı destekler, geçici yanıtı optimize eder, voltaj düşüşü kayıplarını azaltır ve elektromanyetik müdahaleyi (EMI) en aza indirir.

Her DC-DC güç dönüştürücüsü, web sitemiz üzerinden kolayca erişilebilen tam bir teknik veri sayfası ile birlikte gelir ve seçim ve geliştirme için kapsamlı destek sağlar. Yüksek hacimli üretim ve özel uygulama gereksinimleri için geniş ürün portföyümüz, çeşitli ihtiyaçları mükemmel bir şekilde karşılayabilir ve tüm DC-DC güç dönüşüm uygulamaları için tek seferlik bir çözüm sunar.
