Elektronikte MOSFET Transistör Nedir?

Elektronikte MOSFET transistörü nedir? MOSFET, Metal-Oksit-Yarıiletken Alan Efektli Transistörün kısaltmasıdır ve izole edilmiş bir kapıya sahip alan efektli bir transistör (FET) türüdür. Modern elektronik ekipmanlarda yaygın olarak kullanılan bir yarıiletken cihaz olan güç elektronikindeki MOSFET transistörü, yüksek verimli enerji dönüşümünde, güç regülasyonunda ve yüksek hızlı anahtarlama uygulamalarında kritik bir rol oynar.

Cihazın iletkenliği kapıya uygulanan voltaj ile belirlenir ve bu özelliğe dayanarak MOSFET'ler esas olarak elektronik devrelerde sinyal anahtarlaması ve sinyal amplifikasyonu için kullanılır.

MOSFET voltaj kontrollü bir cihazdır. JFET ile temel farkı metal-oksit kapı yapısının kullanılmasıdır. Kapı elektrotu, ince bir silikon dioksit (SiO₂) izolatör tabakası ile N-kanal veya P-kanal iletken kanaldan ayrılır. Kapı, elektriksel izolasyon sağlayan ve kapı yükünün kanala doğrudan akmasını engelleyen bir kondansatör plakası olarak modellenebilir. Bu, cihazın elektrik alanı üzerinden iletkenliği kontrol etmesine olanak tanır.

Bu izolasyon özelliği, MOSFET'lere megaohm aralığında, sonsuza yakın giriş direncleri verir, bu nedenle kontrol için pratikte hiç giriş akımı gerekmez.

MOSFET'ler dijital devrelerde en yaygın olarak kullanılan transistör türüdür. CPU'lar, mikrodenetleyiciler ve bellek çipleri içinde genellikle yüzbinlerceye milyarlarca MOSFET entegre edilir ve bu da onları modern entegre devrelerin temel yapı taşları haline getirir.

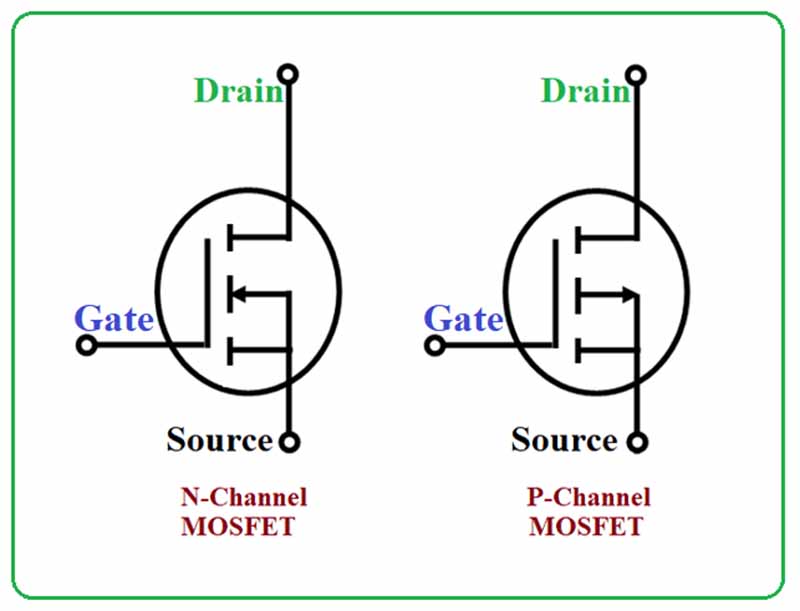

MOSFET Transistörü Nasıl Çalışır?

MOSFET'in çekirdeği voltaj kontrollü bir yarıiletken cihazdır. İzolasyonlu oksit tabakası üzerindeki kapı voltajının ürettiği elektrik alanını kullanarak kaynak ve drene arasındaki iletken kanaldaki yük taşıyıcı konsantrasyonunu düzenler. Bu, kanalın açık veya kapalı olmasını kontrol eder ve akım akışını belirler, böylece sinyal amplifikasyonu veya dijital anahtarlama sağlanır. Kapı izole olduğundan giriş empedansı son derece yüksektir ve pratikte hiç kapı akımı akmaz.

Örnek Olarak N-Kanal Artırma Tipi MOSFET

1. Temel Yapı

Kapı, silikon dioksit (SiO₂) izolatör tabakası ile yarıiletken substrattan ayrılır. Kaynak ve dren, yoğun olarak katkılı N-tipi yarıiletkenlerdir, substrat ise P-tipidir. Normal koşullarda kaynak ve dren arasında doğal bir iletken kanal bulunmaz.

2. Eşik Altı Kapı Voltajı (Kesme Durumu)

Kapı-kaynak voltajı eşik voltajının altında olduğunda, izolatör üzerindeki elektrik alanı iletken kanal oluşturmak için yetersizdir. Kaynak-dren voltajı uygulanmış olsa bile kaynak ve dren arasında hiç akım akmaz. Cihaz kapalıdır ve bu dijital "0" karşılık gelir.

3. Eşik Üstü Kapı Voltajı (Açık Durum)

Kapı-kaynak voltajı eşik değerini aştığında, kapı elektrik alanı izolatör tabakasına nüfuz eder, substrattaki delikleri iter ve oksit tabakasının altındaki elektronları çeker. Bu, kaynak ve dreni birbirine bağlayan N-tipi bir iletken kanal oluşturur. Kaynak-dren voltajı uygulanması, elektronların kaynaktan drene akmasına izin verir ve dren akımı oluşur. Cihaz açık durumdadır ve bu dijital "1" karşılık gelir.

4. Çalışma Bölgeleri

• Lineer (Triyot) Bölgesi: Kaynak-dren voltajı küçük, kanal eşit olarak iletkenlik gösterir ve dren akımı dren voltajı ile doğrusal olarak değişir. MOSFET kontrol edilebilir bir direnç olarak hareket eder.
• Doyum (Amplifikasyon) Bölgesi: Kaynak-dren voltajı, kanalın dren ucunda sıkışmasına neden olacak kadar büyüktür. Dren akımı büyük ölçüde dren voltajından bağımsız olur ve kapı voltajı ile kontrol edilir, sinyal amplifikasyonu için kullanılır.
• Kesme Bölgesi: Kapı voltajı yetersizdir, kanal oluşmaz ve cihaz kapalıdır, dijital anahtarlama için kullanılır.

P-kanal MOSFET'in çalışma prensibi simetriktir, iletkenlik için delikler kullanır ve açmak için kapı-kaynak voltajı polaritesi tersine çevrilir.

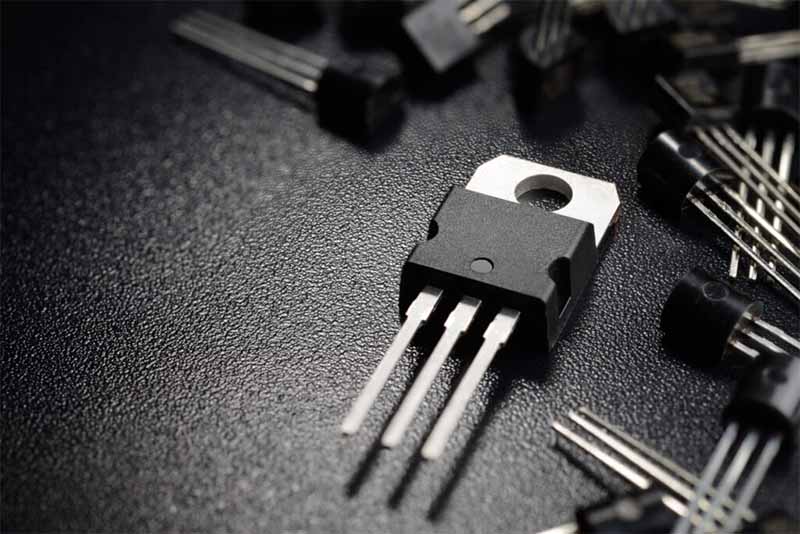

MOSFET Fonksiyonları ve Özellikleri

• Amplifikasyon: MOSFET'ler zayıf elektrik sinyallerini güçlendiren amplifikatörler olarak çalışabilir. Kapıya küçük bir giriş sinyali uygulanarak, MOSFET bunu daha yüksek seviyeye yükseltebilir ve ses, veri veya diğer sinyallerin kesin bir şekilde yeniden üretilmesini sağlayabilir.
• Anahtarlama: MOSFET transistörleri dijital devrelerde elektronik anahtarlar olarak yaygın olarak kullanılır. Yüksek anahtarlama hızları, motorlar veya lambalar gibi yüksek güçlü yüklerin giriş sinyallerine yanıt olarak hızlıca açılıp kapanmasını sağlar.
• Voltaj Regülasyonu: MOSFET'ler, çıkış voltajını kontrol etmek ve stabilize etmek için voltaj regülasyon devrelerinde kullanılır. Tutarlı bir voltaj çıkışı sağlarken büyük akımları verimli bir şekilde yönetebilirler.

MOSFET Transistör Türleri

1. Kapı İzolasyon Yapısına Göre

Artırma tipi MOSFET (E-MOSFET)

Normalde KAPALI; iletken kanal oluşturmak için kapı voltajı gereklidir.

Azaltma tipi MOSFET (D-MOSFET)

Normalde AÇIK; kapı voltajı kanalın azaltılmasına (kapatılmasına) kullanılır.

2. Kanal Tipine Göre

N-kanal MOSFET (NMOS)

Elektronlar kullanarak iletkenlik gösterir; daha yüksek hareketlilik nedeniyle daha yaygın olarak kullanılır.

P-kanal MOSFET (PMOS)

Delikler kullanarak iletkenlik gösterir; NMOS ile tamamlayıcıdır.

3. Güç / Uygulamaya Göre

Küçük sinyal MOSFET

Düşük güçlü anahtarlama ve amplifikasyon için.

Güç MOSFET

Yüksek voltaj / yüksek akım uygulamaları için (örn: DC-DC dönüştürücüler, motor sürücüleri).

Sık kullanılan türler: VDMOS, LDMOS, hendek MOSFET (trench MOSFET).

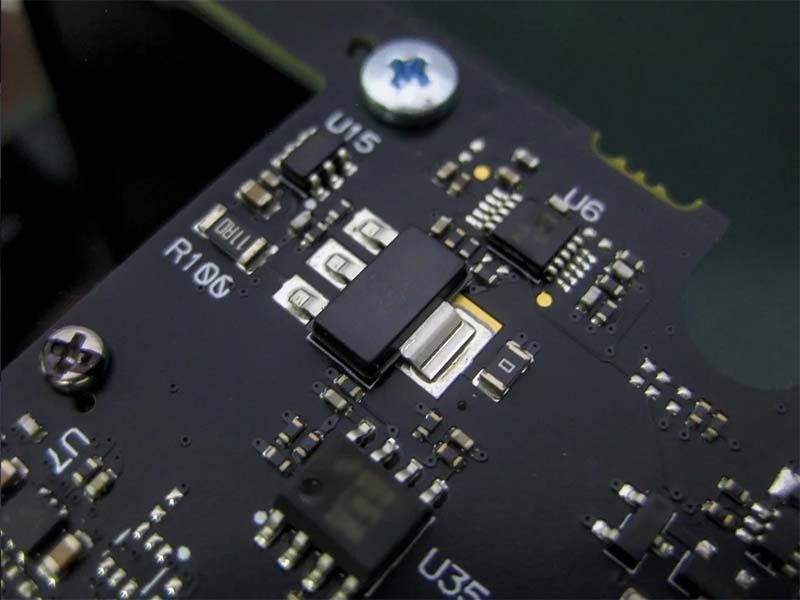

MOSFET Transistörünün Uygulamaları

MOSFET'ler sinyal amplifikasyonu, motor sürücüleri, hassas kesici amplifikatör devreleri ve yüksek hızlı sinyal anahtarlamada yaygın olarak kullanılır. Yüksek giriş empedansı, düşük iletim kayıpları ve hızlı anahtarlama özellikleri sayesinde modern elektronik sistemlerin temel bileşenleri haline gelmiştir.

1. Analog Sinyal Amplifikasyonu

MOSFET'ler analog sinyal amplifikasyonu için yoğun olarak kullanılır. Yüksek giriş empedansı, hassas ve stabil sinyal işlemeyi sağlayarak çeşitli analog uygulamaların gereksinimlerini karşılar.

• Ses amplifikatörleri, RF amplifikatörleri, sensör sinyal koşullama devreleri

2. Motor Sürücü ve Hız Kontrolü

Motor sürücü ve hız regülasyon sistemlerinde temel bileşenler olarak MOSFET'ler, mükemmel anahtarlama ve iletim performansı sayesinde kritik kontrol sağlar. Motor hızı kontrolü, fan regülasyonu, elektrikli araçlar ve elektrikli araç sürücüleri gibi alanlarda yaygın olarak uygulanır ve çeşitli cihazlar için güvenilir güç yönetimi sunar.

• Hız kontrolü, fan kontrolü, elektrikli araçlar, elektrikli araç sürücü sistemleri

3. Hassas Kesici Amplifikatörler

MOSFET'ler, kesici amplifikatör devrelerinde yüksek hızlı anahtarlama elemanları olarak görev yapar. Hızlı anahtarlama özellikleri, yüksek devre verimliliği ve güvenilir çalışmayı garanti eder.

• Hassas ölçüm cihazları, tıbbi cihazlar (örn. EKG), düşük gürültülü sensör sistemleri

4. Sinyal Anahtarlama ve Yol Kontrolü

MOSFET'ler hem anahtar hem de amplifikatör olarak çalışabilir ve sinyal yollarının verimli kontrolünü sağlar. Özellikleri, stabil ve yüksek performanslı sinyal iletimi ve anahtarlamayı garanti eder.

• Analog anahtarlar, mülteksler (MUX), dijital devreler (CMOS mantığı), sinyal yönlendirmesi

Güç elektroniklerinde MOSFET (Metal-Oksit-Yarıiletken Alan Efektli Transistör), yüksek verimli enerji dönüşümü ve kontrolü için yaygın olarak kullanılan anahtar voltaj kontrollü güç anahtarıdır.

Hızlı anahtarlama hızı ve düşük kapı sürücü gücü ile tek kutuplu bir cihaz olarak, DC-DC dönüştürücüler, anahtarlama modlu güç kaynakları (SMPS), güneş inverörleri ve motor sürücü sistemleri gibi orta ve düşük voltajlı, yüksek frekanslı uygulamalar için idealdir. Bipolar güç transistörleriyle karşılaştırıldığında MOSFET'ler anahtarlama kayıplarını azaltır ve sistem verimliliğini artırır, bu da onları modern enerji dönüşümü, batarya yönetimi ve elektrikli tren tasarımlarında vazgeçilmez kılar.

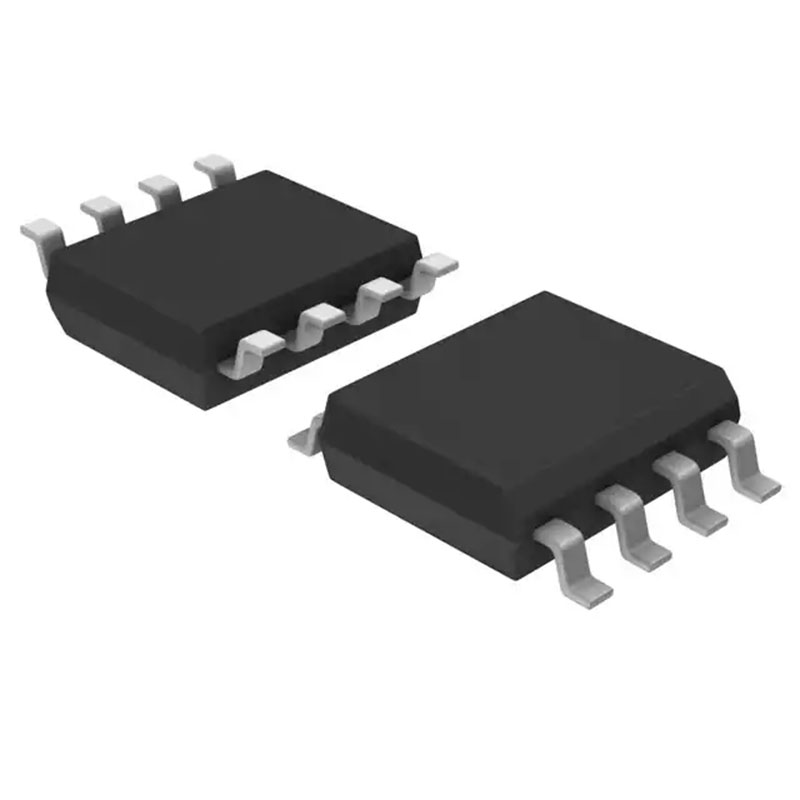

IRF7854PBF IRF7854PBF , Infineon Technologies tarafından üretilen özel bir N-kanallı güç MOSFET'dir. Bu cihaz, çeşitli devrelerde akımı verimli bir şekilde kontrol edebilir. Mühendisler, yüksek performans ve yüksek güvenilirlik gereksinimlerini karşılamak için IRF7854PBF'yi seçer ve birçok cihazda etkili güç yönetimi sağlamaya yardımcı olur.

Çok hızlı anahtarlama hızlarına sahiptir ve bu da onu özellikle DC-DC dönüştürücüler gibi uygulamalarda yüksek hızlı sistemler için idealleştirir. Sınırlı alana sahip tasarımlar için uygun olan kompakt 8-SOIC yüzey monte pakette sunulur. Cihaz, PCB alanı tasarrufu sağlayan ve devre tasarımını basitleştiren iki iç MOSFET içerir. Bu MOSFET, DC-DC dönüştürücüler, motor kontrolü ve yük anahtarlaması gibi birçok alanda uygulamalar bulur.

IRF7854PBF, iki yerleşik MOSFET ile SO-8 pakette gelir. 8 pinin işlevleri şöyledir:

• Kapı 1 – İlk MOSFET'i kontrol eder
• Kaynak 1 – İlk MOSFET için akım geri dönüşü
• Dren 1 – İlk MOSFET için akım çıkışı
• NC – Bağlı değil
• Dren 2 – İkinci MOSFET için akım çıkışı
• Kaynak 2 – İkinci MOSFET için akım geri dönüşü
• Kapı 2 – İkinci MOSFET'i kontrol eder
• NC – Bağlı değil

Bu çift MOSFET entegre mimarisi esnektir ve yarı köprü ve tam köprü yapılandırmaları gibi çeşitli güç yönetimi topolojilerine uyarlanabilir.

Daha ayrıntılı spesifikasyonlar için bizimle iletişime geçebilir veya Infineon veri sayfasına başvurabilirsiniz.

Elektronik İçin MOSFET Transistörünü Nasıl Seçersiniz?

Her MOSFET türünün özelliklerini anlamak, gereksinimlerinizi karşılayan elektronik sistemler tasarlamak için hayati önem taşır. Temel farklılıklar, çalışma prensipleri ve uygulama alanlarında yatmaktadır.

Artırma modlu MOSFET'ler, sadece kapıya voltaj uygulandığında iletken olur. Azaltma modlu MOSFET'ler normalde açık durumdadır ve kapatmak için negatif kapı voltajı gerektirir. N-kanallı MOSFET'ler, hızlı hareket eden elektronları kullanır ve yüksek güçlü ve yüksek frekanslı anahtarlama için idealdir. P-kanallı MOSFET'ler, daha yavaş hareket eden delikleri kullanır ve yüksek güçlü sistemlerde yüksek taraf anahtarlaması için en uygunudur.

Güç işleme kapasitesi, bir MOSFET'in dayanabileceği voltaj ve akıma atıfta bulunur. Güç gereksinimlerinizi karşılayan bir MOSFET seçmelisiniz. Birçok N ve P kanallı MOSFET, 1700 V'ye kadar olan voltajları dayanabilir. Yüksek güç işleme kapasitesi, MOSFET'lerin otomotiv sistemleri, endüstriyel ekipmanlar ve enerji sistemleri gibi sağlam ve güvenilir cihazlar gerektiren uygulamalarda kullanılmasını sağlar.

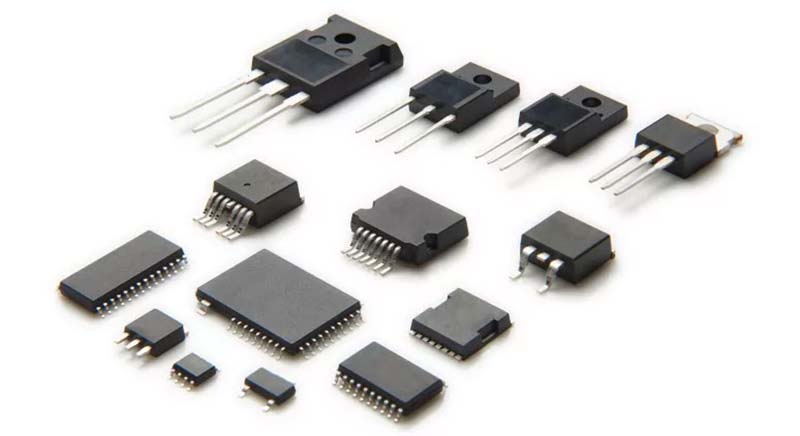

En kapsamlı MOSFET marka ve parça numarası yelpazesi için eastechic adresini ziyaret edin – profesyonel elektronik bileşen tedarikçiniz. Ayrıca uzman ürün önerileri, teklifler ve tedarik hizmetleri için bizimle iletişime geçebilirsiniz.

MOSFET Sıkça Sorulan Sorular
S: Başlangıç seviyesi için hangi MOSFET önerilir?

C: Basit iletim özellikleri nedeniyle N-kanallı artırma modlu MOSFET'ler anlaşılması daha kolaydır. Düşük taraf anahtarlar olarak kablolaması kolaydır ve düşük açık direnç, hızlı anahtarlama ve iyi maliyet-performans oranı özelliklerine sahiptir, bu da onları başlangıç seviyesi deneysel devreler için idealleştirir.

S: MOSFET'ler ve BJT'ler arasındaki temel fark nedir?

C: MOSFET'ler, çok yüksek giriş empedansı ve neredeyse hiç kapı sürücü akımı olmayan voltaj kontrollü cihazlardır. BJT'ler, çalışmak için taban akımı gerektiren akım kontrollü cihazlardır. Bu, MOSFET'leri yüksek frekanslı uygulamalar ve düşük sürücü gücü olan senaryolar için daha uygun kılar.

S: MOSFET kapısı neden statik elektrikle kolayca hasar görür?

C: MOSFET kapısı, ince bir silikon dioksit (SiO₂) izolatör tabakasıyla yapılır. Bu tabaka son derece incedir ve sınırlı voltaj toleransına sahiptir. Statik elektrikten kaynaklanan yüksek voltajlar, izolatörü kolayca bozabilir, bu nedenle genellikle depolama ve lehimleme sırasında antistatik önlemler gerekir.

S: RDS(on) devre performansını nasıl etkiler?

C: RDS(on), MOSFET'in açık dirençidir. Daha düşük RDS(on), iletim kayıplarını azaltır ve devre verimliliğini artırır. Ancak çok düşük RDS(on) değerine sahip cihazlar genellikle daha pahalıdır ve paket boyutu veya kavşak kapasitansı değişebilir, bu nedenle bir MOSFET seçerken uzlaşmalar dikkate alınmalıdır.

S: Artırma modlu ve azaltma modlu MOSFET'ler arasında nasıl seçim yapılır?

C: Artırma modlu MOSFET'ler, sıfır kapı voltajında kapalıdır ve açmak için kapı voltajı gerektirir. Azaltma modlu MOSFET'ler, sıfır kapı voltajında açık durumdadır ve kapatmak için ters kapı voltajı gerektirir. Geleneksel anahtarlama ve dijital devreler için artırma modlu MOSFET'ler tercih edilir. Azaltma modlu MOSFET'ler, normalde açık çalışma, sabit akım veya özel başlangıç devreleri gerektiğinde kullanılır.

S: N-kanallı ve P-kanallı MOSFET'ler arasında nasıl seçim yapılır?

C: N-kanallı MOSFET'ler, daha yüksek taşıyıcı hareketliliği ve düşük açık direnç ile düşük taraf anahtarlar ve yüksek frekanslı uygulamalar için uygundur. P-kanallı MOSFET'ler sürülmesi daha kolaydır ve bootstrap devrelerine ihtiyaç duymaz, genellikle basit yüksek taraf anahtarlar için kullanılır, ancak performans ve verimlilikleri genellikle N-kanallı cihazlardan daha düşüktür.

Özetle, MOSFET'ler dijital devreler ve mikrokontrolörlerden güç yönetimi sistemlerine kadar modern elektronik için vazgeçilmez yapı taşlarıdır. Esnekliği, yüksek verimliliği ve kompakt paketi, onları analog amplifikasyon, motor kontrolü, DC-DC dönüşümü, yük anahtarlaması ve hassas ölçüm sistemleri de dahil olmak üzere MOSFET transistörünün uygulamaları için idealleştirir ve otomotiv, endüstriyel ve güç elektroniklerinde güvenilir performansı garanti eder.
