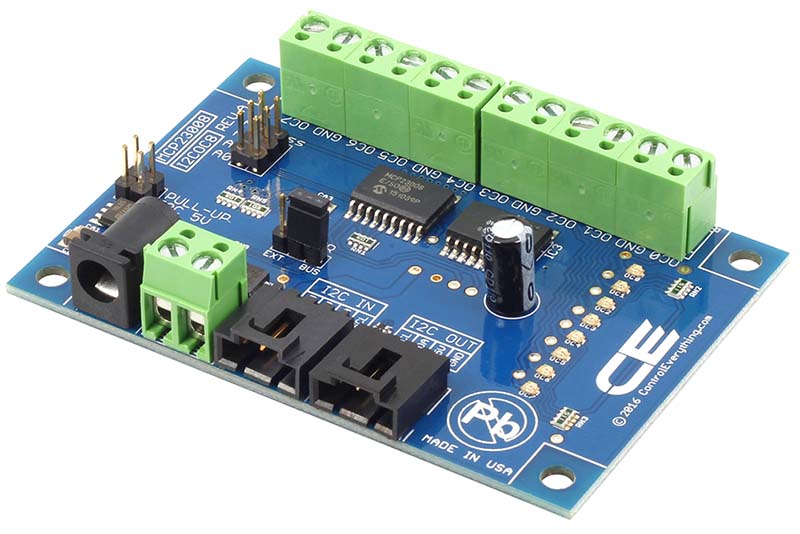

Bus arayüz IC'si nedir?

Elektronik sistemler giderek daha bağlantılı ve karmaşık hale geldikçe, mikrodenetleyiciler, işlemciler, sensörler ve çevre birimleri arasındaki güvenilir iletişim büyük önem kazanmıştır. Bus arayüz IC'leri, bu bileşenleri birbirine bağlamak ve farklı bus mimarileri arasında verimli veri alışverişi sağlamak için gerekli elektriksel ve iletişim arayüzlerini sunar. Bu makalede, bus arayüz IC'lerinin nasıl çalıştığını açıklayacak, yaygın türlerini ve uygulamalarını inceleyecek ve havacılık, aviyonik ve askeri uygulamalarda kullanılan entegre devre arayüz denetleyicilerine odaklanarak önde gelen üreticileri ve ürünlerini ele alacağız.

Bus Arayüz IC'si nedir?

Bus arayüz IC'si, ortak bir iletişim bus'ı üzerinden elektronik cihazlar, mikrodenetleyiciler, işlemciler ve diğer bileşenler arasındaki iletişimi yönetmek için tasarlanmış bir entegre devredir. Elektronik sistemin farklı bölümleri arasında verilerin güvenilir bir şekilde iletilmesi ve alınması için gerekli elektriksel ve mantıksal arayüzü sağlar.

Birçok elektronik tasarımda farklı cihazlar farklı gerilim seviyeleri, sinyal formatları veya iletişim gereksinimleriyle çalışabilir. Bus arayüz IC'si bu farklılıklar arasında uyumluluk sağlamaya yardımcı olur ve sinyallerin bus üzerinden doğru şekilde iletilmesini güvence altına alır.

Uygulamaya bağlı olarak bir bus arayüz IC'si sinyal tamponlama, seviye dönüştürme, bus üzerinden veri alma ve gönderme, veri iletimi ve protokol arayüzü gibi işlevler sağlayabilir.

Bus Arayüz IC'si Nasıl Çalışır?

Bir bus arayüz entegre devresi (IC) genellikle bir sistem denetleyicisi ile bir iletişim bus'ına bağlı bir veya daha fazla cihaz arasında bulunur. Bir taraftan gelen sinyalleri alır, gerektiğinde bunları işler veya uygun hale getirir ve ardından karşılık gelen sinyalleri diğer tarafa gönderir. Bu yapı, bağlı cihazların güvenilir bir şekilde iletişim kurmasını sağlarken sinyallerin gerekli elektriksel ve iletişim özelliklerini karşılamasını da güvence altına alır.

Bus Arayüz Denetleyicisi Veri İletişimini Nasıl Destekler?

Entegre devre (IC) arayüz denetleyicileri, güvenilir bilgi alışverişi için gerekli elektriksel sinyalleri, iletişim protokollerini, zamanlamayı ve veri aktarım süreçlerini yöneterek cihazlar arasındaki veri iletişimini destekler.

İletişim protokollerini dönüştürme:

UART, SPI, I²C, CAN, RS-232, RS-485, Ethernet ve USB gibi protokoller arasında veri dönüşümü sağlar.

Veri iletimini yönetme:

Verilerin bağlı cihazlar arasında nasıl iletildiğini, alındığını, tamponlandığını ve senkronize edildiğini kontrol eder.

Sinyal dönüşümünü gerçekleştirme:

Arayüz IC'leri, mantık seviyesindeki sinyalleri iletişim bus'ları için gerekli elektriksel formatlara dönüştürebilir.

Zamanlama ve senkronizasyon sağlama:

Denetleyiciler, cihazların doğru şekilde iletişim kurmasını sağlamak için saat sinyallerini, baud hızlarını, veri zamanlamasını ve senkronizasyonu yönetir.

Sinyal bütünlüğünü iyileştirme:

Transceiver'lar ve hat sürücüleri, özellikle daha uzun kablolarda uygun gerilim seviyeleri, sürme kapasitesi ve gürültü toleransı sağlamaya yardımcı olur.

Hata tespitini destekleme:

Bazı arayüz denetleyicileri iletişim hatalarını belirlemek için parite, CRC, arıza tespiti veya diğer mekanizmaları içerir.

Tipik bir sistemde mikrodenetleyici, işlemci veya sensör veri üretirken, bir arayüz denetleyicisi veya transceiver bu verileri seçilen iletişim bus'ı üzerinden iletilmek üzere hazırlar. Alıcı tarafta başka bir arayüz IC'si gelen sinyalleri işlemcinin veya diğer cihazın anlayabileceği bir formata dönüştürür.

Bu nedenle arayüz denetleyicileri, farklı elektronik cihazlar arasında önemli bir bağlantı noktası oluşturur ve endüstriyel otomasyon, otomotiv elektroniği, telekomünikasyon, aviyonik ve gömülü sistemler gibi uygulamalarda güvenilir iletişim sağlar.

Yaygın Bus Arayüz IC'si Türleri

IC bus arayüzleri, bus denetleyicileri ve bus master'ları, standart paralel bus kullanan mikrodenetleyiciler veya mikroişlemciler ile seri bus'lar arasında bir iletişim bağlantısı sağlar. İletişim standardına ve sistem gereksinimlerine bağlı olarak farklı bus mimarilerini ve iletişim gereksinimlerini desteklemek üzere çok çeşitli yapılandırma ve türlerde sunulurlar. Yaygın örnekler şunlardır:

CAN arayüz IC'leri:

Otomotiv ve endüstriyel ağlarda yaygın olarak kullanılan CAN, genellikle 1 Mbps'ye kadar veri hızlarını desteklerken CAN FD, sisteme bağlı olarak 5 Mbps veya daha yüksek hızlara ulaşabilir. CAN arayüz IC'leri motor kontrol ünitelerinde, gövde kontrol modüllerinde, akü yönetim sistemlerinde, endüstriyel denetleyicilerde ve diğer dağıtılmış kontrol sistemlerinde yaygın olarak kullanılır.

RS-232 arayüz IC'leri:

Bilgisayarlar, denetleyiciler, ölçüm cihazları ve diğer cihazlar arasında noktadan noktaya seri iletişim için yaygın olarak kullanılır. Tipik veri hızları nispeten düşüktür ve genellikle yaklaşık 115,2 kbps'ye kadar çıkar, ancak bazı cihazlar daha yüksek hızları destekler. RS-232, endüstriyel ekipmanlarda, ölçüm cihazlarında ve eski iletişim sistemlerinde yaygın olarak kullanılır.

RS-485 arayüz IC'leri:

Uzun mesafelerde ve elektriksel gürültünün yüksek olduğu ortamlarda güvenilir diferansiyel iletişim sağlamak üzere tasarlanmıştır. Tipik veri hızları kısa mesafelerde 10 Mbps veya daha yüksek değerlere ulaşabilirken, daha uzun kablo hatlarında genellikle daha düşük hızlar kullanılır. RS-485, endüstriyel otomasyon, PLC'ler, motor denetleyicileri, bina otomasyonu ve fieldbus ağlarında yaygın olarak kullanılır.

I²C arayüz IC'leri:

Aynı baskılı devre kartı üzerindeki entegre devreler ve çevre birimleri arasında kısa mesafeli iletişim için kullanılır. Standart I²C 100 kbps, Fast-mode 400 kbps ve Fast-mode Plus 1 Mbps'ye kadar hızları destekler; bazı uygulamalar daha yüksek hızları da destekleyebilir. Sensörleri, EEPROM'ları, dokunmatik denetleyicileri, ekran denetleyicilerini ve diğer düşük hızlı çevre birimlerini bağlamak için yaygın olarak kullanılır.

SPI arayüz IC'leri:

Denetleyiciler ile çevre birimleri arasında senkron seri iletişim sağlar ve genellikle I²C'ye kıyasla daha yüksek veri hızları sunar. Uygulamaya ve cihaza bağlı olarak SPI hızları birkaç MHz'den onlarca veya hatta yüzlerce MHz'e kadar çıkabilir. SPI, flash bellek, ADC'ler, DAC'ler, ekranlar, sensörler ve diğer yüksek hızlı çevre birimleri için yaygın olarak kullanılır.

USB arayüz IC'si:
USB ana bilgisayarları ile çevre birimleri arasındaki iletişimi sağlar. USB, geleneksel seri arayüzlere kıyasla önemli ölçüde daha yüksek veri hızlarını destekler; USB Low-Speed için 1,5 Mbps'den USB 2.0 High-Speed için 480 Mbps'ye kadar hızlar sunarken, daha yeni USB standartları birkaç Gbps seviyesine ulaşabilir. USB arayüz IC'leri bilgisayarlarda, depolama cihazlarında, endüstriyel ekipmanlarda, tüketici elektroniğinde ve harici çevre birimlerinde yaygın olarak kullanılır.

LIN arayüz IC'leri:

Otomotiv elektronik sistemlerinde düşük maliyetli ve düşük hızlı iletişim için tasarlanmıştır. LIN genellikle 20 kbps'ye kadar veri hızlarını destekler ve kapı kilitleri, elektrikli camlar, aydınlatma, koltuk kontrolleri ve silecek sistemleri gibi daha az veri ve performans gerektiren araç işlevlerinde yaygın olarak kullanılır.

PCI arayüz IC'leri:
PCI (Peripheral Component Interconnect), bir bilgisayarın işlemcisi veya yonga seti ile çevre birimleri arasında yüksek hızlı iletişim sağlamak üzere tasarlanmış paralel bir bus standardıdır. Geleneksel PCI, 32 bit ve 33 MHz yapılandırmasında genellikle 133 MB/s teorik bant genişliği sunar. PCI, bilgisayar genişletme kartlarında ve eski çevre birimi donanımlarında yaygın olarak bulunurken, modern sistemler daha yüksek hızlı bağlantılar için büyük ölçüde PCI Express (PCIe) standardını benimsemiştir.

Bazı bus arayüz IC'leri tek bir cihaz içerisinde hem iletim hem de alım işlevlerini destekler. Bunlar genellikle bus transceiver'ları olarak adlandırılır ve RS-485, CAN ve diğer bus tabanlı ağlar gibi çift yönlü iletişim sistemlerinde yaygın olarak kullanılır.

Verici, alıcı ve alıcı-verici arasındaki fark nedir?

Bus arayüz IC'leri, veri iletişimini nasıl yönettiklerine göre genel olarak sınıflandırılabilir. Uygulamaya bağlı olarak bir arayüz IC'si veri iletmek, veri almak veya her iki işlevi de gerçekleştirmek üzere tasarlanabilir. Yaygın üç kategori vericiler, alıcılar ve alıcı-vericilerdir.

Verici IC'leri

Verici IC'si, yerel bir kontrolörden veya elektronik devreden bir iletişim bus'ına ya da başka bir bağlı cihaza veri göndermek üzere tasarlanmıştır. Kontrolörden gelen dijital lojik sinyallerini, ilgili bus standardıyla uyumlu elektrik sinyallerine dönüştürür.

Verici IC'leri, verilerin güvenilir şekilde iletilmesini sağlamak için sinyal sürme, gerilim dönüştürme ve sinyal koşullandırma gibi işlevler sunabilir. İletişimin ağırlıklı olarak tek yönde gerçekleştiği uygulamalar için uygundurlar.

Tipik uygulamalar arasında kontrol sistemleri, dijital arayüzler, iletişim ekipmanları ve bir cihazın yalnızca başka bir devreye bilgi göndermesinin gerektiği diğer gömülü sistemler bulunur.

Alıcı IC'leri
Alıcı IC'si, bir iletişim bus'ından veya başka bir elektronik cihazdan veri almak ve ilgili lojik sinyalleri bir kontrolöre veya dijital devreye iletmek üzere tasarlanmıştır.

Alıcı, gelen elektrik sinyallerini iletişim standardının gereksinimlerine göre algılar ve yorumlar. Ayrıca gelen verilerin güvenilirliğini artırmak için sinyal koşullandırma, gürültü bastırma ve diğer işlevleri sağlayabilir.

Alıcı IC'leri, bir cihazın başka bir cihazdan veya iletişim bus'ından esas olarak bilgi izlemesi veya alması gereken sistemlerde yaygın olarak kullanılır.

Alıcı-verici IC'leri

Bus arayüz alıcı-verici IC'si, iletim ve alım işlevlerini tek bir entegre devrede birleştirir. "Alıcı-verici" adı, verici ve alıcı kelimelerinin birleşiminden gelir.

Genellikle tek yönlü iletişim için tasarlanan verici veya alıcının aksine, bir alıcı-verici hem veri gönderebilir hem de alabilir. Bu özellik, alıcı-vericileri birden fazla elektronik cihaz arasındaki çift yönlü iletişim için özellikle kullanışlı hale getirir.

Havacılık ve uzay, askeri, otomotiv, endüstriyel, telekomünikasyon ve gömülü uygulamalarda kullanılan birçok bus arayüz IC'si alıcı-verici olarak sunulmaktadır. Yaygın örnekler arasında CAN alıcı-vericileri, RS-485 alıcı-vericileri ve RS-232 alıcı-vericileri bulunur.

Bir bus arayüz IC'si seçerken, uygulamanın iletim, alım veya çift yönlü iletişim gerektirip gerektirmediğini anlamak önemli bir ilk adımdır. Uygun cihaz daha sonra iletişim protokolü, veri hızı, besleme gerilimi, kanal sayısı, çalışma ortamı ve koruma gereksinimleri gibi faktörlere göre seçilebilir.

Bus arayüz IC'leri ne için kullanılır?

Entegre devre arayüz kontrolörleri, işlemciler, sensörler, aktüatörler ve çevre birimi modülleri arasında fiziksel ve protokol köprüsü görevi görür. Gömülü sistemlerde, otomotiv elektroniğinde, aviyonikte, tüketici elektroniğinde ve iletişim donanımlarında yaygın olarak kullanılırlar.

1. Otomotiv elektroniği

Bus arayüz IC'leri ECU'lar, sensörler ve diğer otomotiv bileşenleri arasındaki iletişimi destekler. LIN ve CAN alıcı-vericileri gövde kontrolü, güç aktarma organları ve şasi sistemlerinde kullanılırken Ethernet, USB, I²C ve SPI arayüz IC'leri bilgi-eğlence ve kamera sistemlerinde kullanılır. Elektrikli araç batarya yönetim sistemleri de yüksek gerilimli batarya paketleri için izole iletişim alıcı-vericileri kullanabilir.

2. Endüstriyel otomasyon

Endüstriyel otomasyonda CANopen ve RS-485 bus IC'leri PLC'lerde, servo sürücülerde, frekans invertörlerinde ve fieldbus ağlarında yaygın olarak kullanılır. İzole RS-232/RS-422 alıcı-vericileri uzun mesafeli iletişimi desteklerken I²C, SPI, USB ve çok kanallı alıcı-vericiler HMI ve uzak G/Ç modüllerinde kullanılır.

3. Tüketici elektroniği

Bus arayüz IC'leri tüketici elektroniğinde işlemcileri, kontrolörleri, sensörleri ve çevre birimlerini birbirine bağlar. USB, I²C ve SPI arayüz IC'leri akıllı telefonlarda, tabletlerde, akıllı ev cihazlarında, TV'lerde ve set üstü kutularda yaygın olarak bulunurken düşük güç tüketimli seri bus IC'leri giyilebilir cihazlarda enerji tüketiminin azaltılmasına yardımcı olur.

4. Bilgisayar ve çevre birimi donanımları

Bilgisayar sistemleri, işlemciler, depolama cihazları ve çevre birimleri arasındaki iletişim için bus arayüz IC'lerini kullanır. PCIe, SMBus, USB, SATA ve NVMe arayüz çözümleri anakartlarda, depolama modüllerinde ve klavye, fare ve yazıcı gibi harici çevre birimlerinde kullanılır.

5. Havacılık ve uzay, askeri ve tıbbi elektronik cihazlar

Bus arayüz IC'leri tıbbi, havacılık ve uzay ile test ekipmanlarında güvenilir iletişim sağlar. İzole seri bus IC'leri hasta monitörlerinde ve teşhis ekipmanlarında kullanılabilirken sağlam arayüz bileşenleri ve RS-485/CAN alıcı-vericileri zorlu havacılık ve uzay ile laboratuvar uygulamalarını destekler.

6. Robotik ve dronlar

Robotik sistemler ve dronlar, kontrolörleri, motor sürücülerini ve yerleşik sensörleri bağlamak için bus arayüz IC'lerini kullanır. CAN ve SPI arayüzleri gerçek zamanlı motor kontrolünü desteklerken çok noktalı bus alıcı-vericileri IMU, GPS, LiDAR ve diğer sensörleri sistem içinde birbirine bağlayabilir.

En iyi Bus Arayüz IC'si Yetkili Distribütörleri

Satın almak için güvenilir bus arayüz IC'leri mi arıyorsunuz? Eastech, B2B elektronik komponent dağıtımında uzmanlaşmıştır ve Microchip Technology, Texas Instruments, Data Device Corporation (DDC), Device Engineering Incorporated (DEI) ve HOLT dahil olmak üzere önde gelen üreticilerden bus arayüz IC'leri sunmaktadır. Ürün yelpazemiz CAN, RS-232, RS-485, MIL-STD-1553, ARINC 429, ARINC 717 ve ARINC 664/AFDX dahil olmak üzere çeşitli iletişim standartları için arayüz kontrolörleri ve alıcı-vericileri kapsamakta ve endüstriyel, otomotiv, havacılık ve uzay ile savunma elektroniğindeki uygulamaları desteklemektedir.

Havacılık ve uzay ile aviyonik uygulamalar için MIL-STD-1553B veri bus'ları, ARINC 429 aviyonik iletişimi ve diğer özel uçak iletişim sistemleri için arayüz çözümleri sağlayabiliriz. DDC, DEI ve HOLT gibi üreticiler; uçak bilgisayarları, uçuş kontrol sistemleri, navigasyon ekipmanları ve diğer hava aracı elektronik sistemleri dahil olmak üzere zorlu aviyonik uygulamalar için tasarlanmış özel arayüz ve protokol çözümleri sunmaktadır.

Önde gelen Bus Arayüz IC üreticileri

Mühendislerin ve satın alma ekiplerinin doğru bus arayüz IC'lerini daha verimli bir şekilde bulmalarına yardımcı olmak için bu alandaki önde gelen üreticilerin ürünlerini kapsayan özel makaleler hazırladık. Aşağıdaki üreticiler markaya özel rehberlerimizde yer almaktadır:

HOLT Entegre Devre

Data Device Corporation (DDC)

Device Engineering Incorporated (DEI)

Her özel makale, ilgili üreticinin MIL-STD-1553, ARINC 429 ve diğer aviyonik ve iletişim uygulamalarına yönelik çözümleri de dahil olmak üzere ilgili bus arayüz IC modellerinin ayrıntılı bir listesini sunmaktadır. Mevcut modelleri, teknik özellikleri ve ürün bilgilerini incelemek için ilgili markaya tıklayın.

Bu rehberlerde listelenen modeller, alan sınırlamaları nedeniyle mevcut tüm parça numaralarını ve stokları listelemek mümkün olmadığından, tedarik edebildiğimiz bus arayüz IC'lerinin yalnızca bir bölümünü temsil etmektedir. Standart, bulunması zor, eski veya üretimi durdurulmuş bus arayüz kontrolörü IC'lerine ihtiyacınız olsun, Eastech parça numarası tedariki, bulunabilirlik kontrolü, fiyat teklifi, numune ve prototip geliştirme, test ve seri üretimi desteklemek üzere alternatif veya eşdeğer komponentlerin temini konusunda yardımcı olabilir. İhtiyacınız olan belirli parça numarasını bulamıyorsanız, gereksinimlerinizi bizimle paylaşın; bulunabilirliği kontrol ederek uygun tedarik veya alternatif çözümler sunalım.

Bus arayüz kontrolörleri, farklı bus mimarileri üzerinden mikrodenetleyiciler, işlemciler, sensörler ve çevre birimleri arasında güvenilir veri iletişimi sağlamak açısından önemlidir. İşlevlerini, iletişim yöntemlerini ve uygulamalarını anlamak, mühendislerin kendi sistem gereksinimleri için doğru çözümü seçmesine yardımcı olabilir. Uygun arayüz kontrolörü ayrıca seçilen iletişim protokolü, sistem mimarisi ve çalışma ortamıyla uyumluluğun sağlanmasına yardımcı olabilir.
