Süperkapasitör nasıl seçilir?

Modern elektronik sistemler daha hızlı tepki, daha yüksek güç yoğunluğu ve güvenilir enerji iletimi gerektirdikçe, süper kapasitörler çok çeşitli uygulamalar için önemli bir enerji depolama çözümü haline gelmiştir. Ultrakapasitör olarak da bilinen süper kapasitörler, elektrik enerjisini geleneksel pillere göre çok daha hızlı depolayıp serbest bırakabilirken yüksek güç yoğunluğu, uzun çevrim ömrü ve düşük bakım gereksinimleri sunar. Otomotiv ve endüstriyel ekipmanlardan yedek güç sistemlerine, yenilenebilir enerji sistemlerine ve tüketici elektroniğine kadar süper kapasitörler, hızlı şarj ve deşarj gerektiren uygulamalar için güvenilir bir çözüm sağlar. Peki süper kapasitörler ne için kullanılabilir? Yüksek çıkış gücü, yüksek anlık akım ve uzun çevrim ömrünün benzersiz birleşimi, onları çok çeşitli uygulamalar için uygun hale getirir.

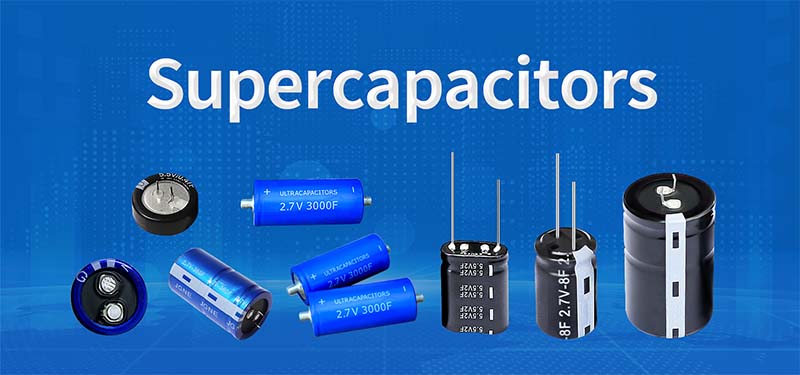

Süper Kapasitör Nedir?

Elektrokimyasal kapasitörler veya elektrik çift tabakalı kapasitörler (EDLC'ler) olarak da bilinen süper kapasitörler, geleneksel kapasitörler ile piller arasındaki boşluğu dolduran enerji depolama cihazlarıdır.

Süper kapasitörler, yüksek kapasitansı hızlı enerji iletimiyle birleştirir. Yüksek güç yoğunluğu, hızlı şarj ve deşarj, uzun çevrim ömrü, düşük iç direnç ve yüksek güvenilirlik özelliklerine sahiptir. Geleneksel kapasitörlerle karşılaştırıldığında süper kapasitörler çok daha yüksek kapasitans ve daha yüksek enerji depolama kapasitesi sağlar. Bu özellikleri, onları hızlı enerji depolama, darbe gücü, tepe güç desteği ve kısa süreli yedek güç gerektiren uygulamalar için uygun hale getirir.

Süper kapasitörler genellikle gözenekli karbon bazlı elektrotlar, bir elektrolit ve bir ayırıcıdan oluşur. Elektrotları çok büyük bir özgül yüzey alanına sahiptir ve bu da yük depolamak için daha fazla alan sağlar. Tasarıma bağlı olarak aktif karbon, grafen, metal oksitler ve iletken polimerler gibi malzemeler kullanılabilir. Bu yapı, süper kapasitörlere yüksek kapasitans, düşük iç direnç ve hızlı şarj ve deşarj performansı kazandırır.

Süper Kapasitörler Nasıl Çalışır?

Yapı: Süper kapasitörler, elektrik enerjisini esas olarak elektrotlar ile elektrolit arasındaki arayüzde elektrostatik yük ayrışması yoluyla depolar. İç yapıları genellikle iki gözenekli elektrot, bir elektrolit ve elektrotların doğrudan temas etmesini önlerken iyonların hareket etmesine izin veren bir ayırıcıdan oluşur.

Şarj: Bir gerilim uygulandığında elektronlar bir elektrot üzerinde birikir ve diğer elektrottan uzaklaştırılır. Aynı zamanda elektrolitteki pozitif ve negatif yüklü iyonlar zıt yüklü elektrot yüzeylerine doğru hareket eder. Bu durum, elektrot-elektrolit arayüzünde bir elektrik çift tabakası (EDL) oluşturur ve büyük miktarda yük depolanmasını sağlar.

Çalışma prensibi: Elektrotların gözenekli yapısı son derece büyük bir etkin yüzey alanı sağlarken, iyonların hareket ettiği kısa mesafe hızlı şarj ve deşarja olanak tanır. Bazı süper kapasitörlerde metal oksitler veya iletken polimerler gibi malzemeler de hızlı ve tersinir yüzey redoks reaksiyonları yoluyla psödokapasitansa katkıda bulunarak enerji depolama kapasitesini daha da artırır.

Deşarj: Deşarj sırasında depolanan yükler harici devre üzerinden geri hareket ederek bağlı cihaza elektrik enerjisi sağlar. Geniş elektrot yüzey alanı, verimli iyon hareketi ve tersinir yük depolama kombinasyonu, süper kapasitörlere yüksek kapasitans, yüksek güç yoğunluğu, düşük iç direnç ve uzun çevrim ömrü gibi karakteristik özelliklerini kazandırır.

Kapasitör ile Süper Kapasitör Arasındaki Fark Nedir?

Geleneksel kapasitörler, bir dielektrik malzeme ile ayrılmış iki elektrot arasındaki elektrik alanında enerji depolarken, süper kapasitörler elektrik çift tabakası etkileri ve/veya psödokapasitans yoluyla yük depolamak için gözenekli elektrotlar ve bir elektrolit kullanır. Bunun sonucunda süper kapasitörler çok daha yüksek kapasitans ve enerji depolama kapasitesi sunarken, geleneksel kapasitörler yüksek frekanslı filtreleme, sinyal kuplajı ve gerilim stabilizasyonunda yaygın olarak kullanılır.

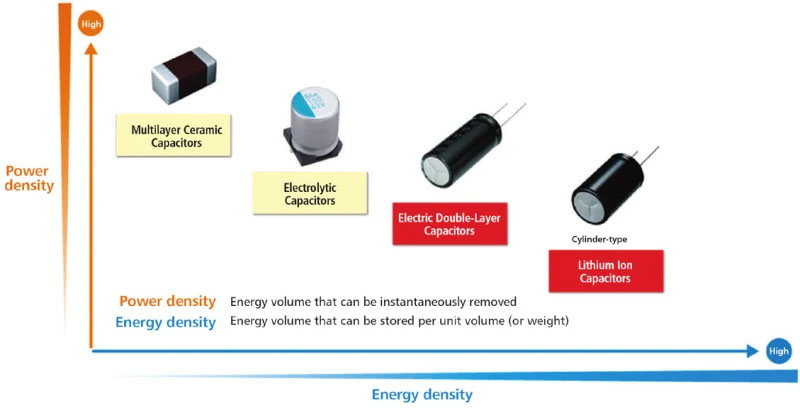

Süper Kapasitör ve Kapasitör Karşılaştırması

Süper Kapasitörlerin Dezavantajları Nelerdir?

Genellikle pillere kıyasla daha düşük enerji yoğunluğuna, hücre başına nispeten düşük gerilime sahiptirler ve depolama sırasında daha yüksek kendiliğinden deşarj yaşayabilirler. Daha yüksek gerilimli uygulamalarda birden fazla hücre ve gerilim dengeleme devresi de gerekebilir. Ayrıca, bazı süper kapasitörler önemli miktarda enerji depolamak üzere tasarlandığında daha yüksek başlangıç maliyetine ve daha büyük fiziksel boyuta sahip olabilir.

Bir Süper Kapasitör Pilin Yerini Alabilir mi?

Bir süper kapasitör bazı uygulamalarda bir pilin yerini alabilir, ancak her durumda doğrudan bir alternatif değildir. Süper kapasitörler hızlı şarj ve deşarj, yüksek çıkış gücü, sık şarj çevrimleri veya kısa süreli enerji depolama gerektiren uygulamalar için oldukça uygundur. Bununla birlikte, daha düşük enerji yoğunlukları ve daha yüksek kendiliğinden deşarj oranları, onları uzun süreli ve sürekli güç gerektiren uygulamalar için daha az uygun hale getirir. Birçok sistemde süper kapasitörler ve piller birlikte de kullanılabilir; pil sürekli enerji sağlarken süper kapasitör tepe güç taleplerini karşılar.

Süper Kapasitörleri Seri Bağlayabilir misiniz?

Evet. Bir süper kapasitör grubunun toplam gerilim değerini artırmak için süper kapasitörler seri olarak bağlanabilir. Seri bağlantıda toplam gerilim değeri yaklaşık olarak tek tek hücrelerin gerilimlerinin toplamına eşit olurken, toplam kapasitans azalır.

Örneğin, iki özdeş süper kapasitörün seri bağlanması, yaklaşık 2× gerilim değeri sağlar ancak tek bir kapasitörün kapasitansının ½'sine sahip olur.

Tek tek hücrelerin kaçak akımları ve özellikleri arasında küçük farklılıklar olabileceğinden, gerilim eşit şekilde dağılmayabilir. Bu nedenle, herhangi bir hücrenin maksimum nominal gerilimini aşmasını önlemek için genellikle pasif dengeleme dirençleri veya aktif dengeleme devreleri kullanılır.

Başlıca Süperkapasitör Türleri Nelerdir?

Süperkapasitörler genel olarak enerji depolama mekanizmalarına ve elektrot malzemelerine göre sınıflandırılabilir.

Elektrik Çift Tabakalı Kapasitörler (EDLC'ler): Elektrot-elektrolit arayüzünde elektrik çift tabakasının oluşması yoluyla enerji depolamak için gözenekli karbon bazlı elektrotlar kullanır.

Psödokapasitörler: Enerjiyi hızlı ve tersinir Faradaik redoks reaksiyonları yoluyla depolamak için metal oksitler veya iletken polimerler gibi malzemeler kullanır. Geleneksel EDLC'lere kıyasla genellikle daha yüksek kapasitans ve enerji yoğunluğu sağlarlar.

Hibrit Süperkapasitörler: Farklı enerji depolama mekanizmalarını birleştirir ve genellikle kapasitif bir elektrot ile batarya tipi bir elektrot kullanır. Bu tasarım, yüksek enerji yoğunluğu, yüksek güç yoğunluğu ve uzun çevrim ömrü arasında denge sağlamayı amaçlar.

Asimetrik Süperkapasitörler: Çalışma gerilimi aralığını genişletmek ve enerji depolama performansını iyileştirmek için pozitif ve negatif elektrotlarda farklı malzemeler kullanır. Genellikle iyi güç özelliklerini korurken daha yüksek enerji yoğunluğu elde edecek şekilde tasarlanırlar.

Lityum İyon Kapasitörleri (LIC'ler): Bir süperkapasitör tipi elektrotu, lityum iyon batarya tipi bir elektrotla birleştirir. Geleneksel süperkapasitörlere göre daha yüksek enerji yoğunluğu sunarken nispeten yüksek güç yoğunluğunu ve uzun çevrim ömrünü korurlar.

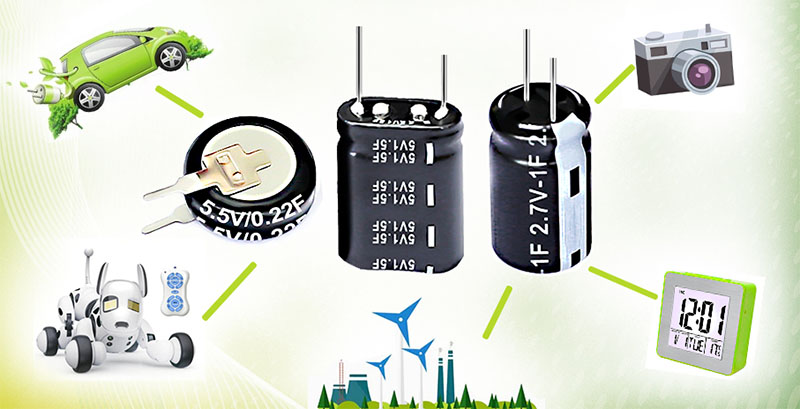

Süperkapasitörler Ne İçin Kullanılabilir?

Süperkapasitörler hızlı şarj ve deşarj, yüksek güç çıkışı, güvenilir enerji iletimi ve sık çevrim gerektiren uygulamalarda yaygın olarak kullanılır.

Otomotiv Elektroniği: Start-stop sistemlerinde, rejeneratif frenlemede ve tepe güç desteğinde kullanılır. Motorun çalıştırılması veya hızlanma sırasında yüksek gücü hızlı bir şekilde sağlayabilir ve frenleme sırasında enerjiyi geri kazanabilirler.

Endüstriyel Ekipmanlar: Tepe güç desteği, güç stabilizasyonu ve kısa süreli acil güç için kullanılır. Süperkapasitörler ekipmanların ani güç taleplerini karşılamasına yardımcı olabilir ve gerilim dalgalanmalarını azaltabilir.

Yedek Güç: Bellek cihazları, kontrolörler, izleme sistemleri ve diğer elektronik ekipmanlar için kısa süreli yedek güç olarak kullanılır. Kısa süreli elektrik kesintileri sırasında anında güç sağlayabilirler.

Yenilenebilir Enerji: Güneş ve rüzgar enerjisi sistemlerinde kısa süreli enerji depolama ve güç düzgünleştirme amacıyla kullanılır.

UPS Sistemleri: Kısa süreli elektrik kesintileri veya gerilim düşüşleri sırasında anında güç sağlamak için kullanılır.

Telekomünikasyon: İletişim ekipmanlarında ve ağ altyapısında yedek güç ve güç dalgalanmalarının yönetimi için kullanılır.

Bir Süperkapasitör Nasıl Seçilir?

Doğru süperkapasitörü seçmek, uygulamanın özel güç ve enerji gereksinimlerini anlamakla başlar.

Tepe Gücü

Motor çalıştırma, hızlanma, darbeli yükler veya elektrik kesintisi gibi kısa süreli olaylarda süperkapasitörün yüke sağlaması gereken maksimum gücü belirleyin.

Tepe Gücü Süresi

Süperkapasitörün gerekli tepe gücünü ne kadar süreyle sağlaması gerektiğini belirleyin. Daha yüksek tepe güç gereksinimi veya daha uzun deşarj süresi genellikle daha yüksek enerji depolama kapasitesi gerektirir.

Gerekli Enerji

Deşarj süresi boyunca gereken toplam enerjiyi hesaplayın. Gerekli kapasitans, enerji ihtiyacına ve izin verilen gerilim aralığına bağlıdır. Depolanan enerji E = ½C(V₁² − V₂²) kullanılarak tahmin edilebilir; burada V₁ başlangıç gerilimi, V₂ ise minimum çalışma gerilimidir.

Gerilim

Süperkapasitörler deşarj olurken sürekli değişen bir gerilim aralığında çalışır. Bu nedenle hem maksimum şarj gerilimi hem de kullanılabilir minimum gerilim dikkate alınmalıdır. Daha yüksek gerilimli sistemlerde, uygun gerilim dengelemesiyle birden fazla hücrenin seri bağlanması gerekebilir.

Kaçak Akımı

Kaçak akımı, bir süperkapasitör yüke güç sağlamadığında depoladığı enerjiyi ne kadar hızlı kaybettiğini belirler. Düşük kaçak akımı, özellikle uzun bekleme süreleri veya seyrek şarj/deşarj çevrimleri içeren uygulamalarda önemlidir.

Uygulamada, Tepe Gücü + Tepe Gücü Süresi → Gerekli Enerji → Kapasitans ve Gerilim Aralığı şeklinde ilerlenir. Bu nedenle bu parametreler uygun bir süperkapasitörün seçimi için başlangıç noktasıdır; ardından belirli uygulama için ESR, sıcaklık, çevrim ömrü ve fiziksel boyut değerlendirilebilir.

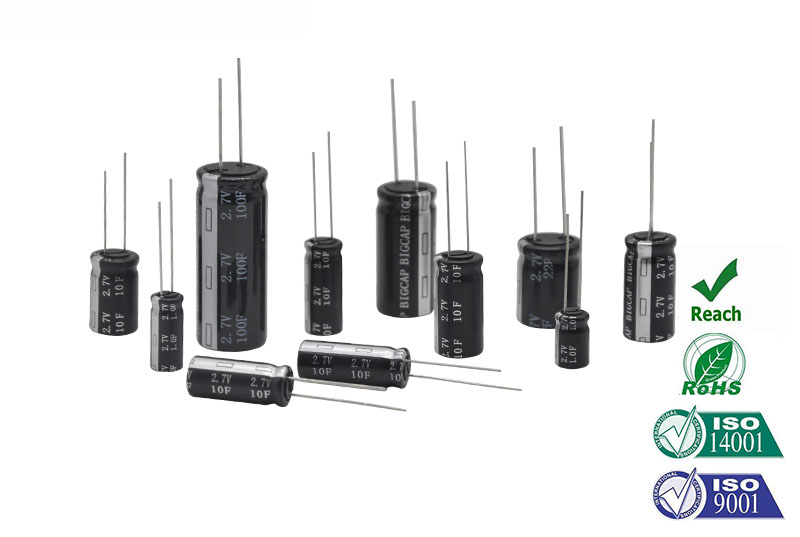

Güvenilir Bir Distribütörden Uygun Fiyatlı Süperkapasitörler Nereden Alınır?

Doğru kapasitörü bulmak, güvenilir güç ve enerji depolama sistemleri oluşturmanın önemli bir adımıdır. Kapasitör dağıtım hizmetimiz; tepe güç sağlama, kısa süreli yedek güç, enerji geri kazanımı ve güç stabilizasyonu gibi uygulamalar için müşterilere süperkapasitörler ve diğer kapasitör bileşenleri sağlar.

Stoklarımız; çok çeşitli kapasitör modellerini, teknik özelliklerini ve paket tiplerini kapsar. Gerektiğinde stokta bulunan bileşenler daha hızlı teslimat için sunulabilir. Ayrıca bulunması zor, eski, üretimi durdurulmuş ve uzun tedarik süreli kapasitör modellerinin temin edilmesine de yardımcı oluyoruz. Orijinal parça mevcut olmadığında, uyumlu veya alternatif modellerin belirlenmesine de destek olabiliriz.

Tedarik ağımız, Murata, Maxwell, Jamicon ve TDK dahil olmak üzere köklü kapasitör üreticileri ve markalarından ürünleri kapsamaktadır. Üretim için belirli bir süperkapasitöre, mevcut ekipmanlar için yedek bileşenlere veya bulunması zor parçaların tedariki konusunda desteğe ihtiyacınız varsa, tedarik ve fiyat teklifi desteği için BOM listenizi çevrimiçi olarak gönderebilirsiniz.

Sonuç olarak, süperkapasitörler, bir sistemin hızlı güç darbelerine, sık şarj-deşarj çevrimlerine veya kısa süreli enerji desteğine ihtiyaç duyduğu durumlarda özellikle kullanışlıdır. Farklı süperkapasitör türleri farklı elektriksel ve çalışma koşulları için optimize edilmiştir; bu nedenle en uygun seçim, depolanan enerjinin nasıl kullanılacağına ve cihazın ne sıklıkta çevrim yapacağına bağlıdır. Bu ödünleşimleri sistem düzeyinde değerlendirmek, süperkapasitörün gereksiz maliyet veya tasarım karmaşıklığı eklemeden gerekli gücü ve kullanım ömrünü sağlamasına yardımcı olur.
