SMD direnç nedir?

Yüzeye montaj cihazları (SMD'ler), modern elektronik ürünlerde temel bileşenler haline gelmiş ve üreticilerin daha küçük, daha hafif ve daha yüksek yoğunluklu devre kartları üretmesini sağlamıştır. En yaygın kullanılan SMD bileşenleri arasında, farklı elektriksel ve alan gereksinimlerini karşılamak üzere çeşitli kılıf boyutlarında sunulan dirençler ve kapasitörler bulunur. Bu makale, SMD dirençlerin ve kapasitörlerin temel avantajlarını tanıtmakta ve üreticilere SMD dirençlerin nereden satın alınacağı konusunda rehberlik etmektedir.

SMD Direnç Nedir?

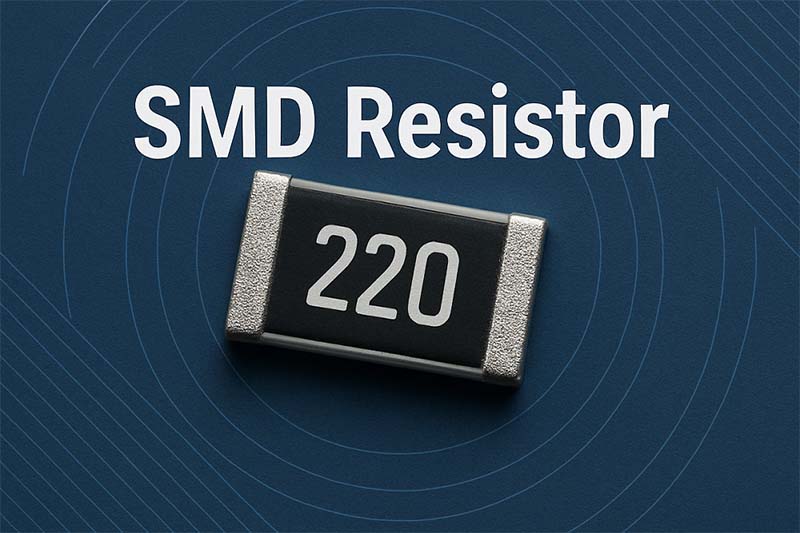

SMD direnç (Yüzeye Montaj Cihazı direnci), bir devrede direnç sağlamak üzere tasarlanmış ve doğrudan PCB yüzeyine monte edilen küçük bir elektronik bileşendir. Geleneksel delikten montajlı dirençlerin aksine, SMD dirençlerde uzun bağlantı uçları bulunmaz ve devre kartındaki pedlere lehimlenir. Akıllı telefonlarda, bilgisayarlarda, otomotiv elektroniğinde, güç kaynaklarında ve diğer kompakt elektronik cihazlarda yaygın olarak kullanılırlar.

SMD dirençler farklı boyutlarda, direnç değerlerinde, güç değerlerinde ve toleranslarda sunulur. Yaygın kılıf boyutları arasında 0201, 0402, 0603, 0805 ve 1206 bulunur. Kompakt boyutları ve otomatik montajla uyumlulukları, onları yüksek yoğunluklu PCB tasarımları için uygun hale getirir.

SMD direnç ile diğer direnç türleri arasındaki temel fark, montaj şekli, fiziksel boyutu ve tipik uygulamalarıdır.

SMD Dirençler ve SMT Dirençler Karşılaştırması

Dirençler, elektronik devrelerde akım ve gerilimi kontrol etmek için yaygın olarak kullanılan temel pasif bileşenlerdir. Montaj yöntemlerine göre dirençler genel olarak SMD dirençler ve delikten montajlı dirençler olarak ayrılır.

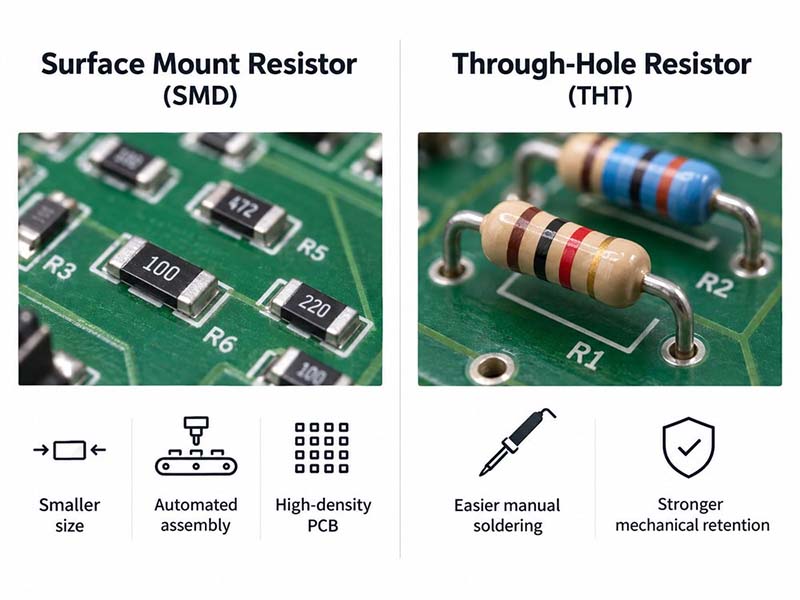

Delikten montajlı dirençlerin, PCB üzerindeki deliklerden geçirilen ve karta lehimlenen kablolu bağlantı uçları bulunur. Bu dirençler endüstriyel ekipmanlarda, güç elektroniğinde ve güçlü mekanik bağlantıların veya nispeten yüksek güç kapasitesinin gerekli olduğu uygulamalarda yaygın olarak kullanılır.

SMD dirençler, geçiş deliklerine ihtiyaç duymadan doğrudan PCB yüzeyine monte edilir. Kompakt boyutları, daha küçük bir karta daha fazla bileşenin yerleştirilmesini sağlarken, otomatik SMT montajıyla uyumlulukları onları yüksek hacimli elektronik üretimi için oldukça uygun hale getirir.

Her iki direnç türü de aynı temel işlevi yerine getirir, ancak montaj yöntemleri, fiziksel boyutları, montaj süreçleri ve tipik uygulamaları farklıdır. Elektronik ürünler küçülmeye ve daha fazla entegre hale gelmeye devam ettikçe, SMD dirençler modern PCB tasarımlarında, özellikle akıllı telefonlarda, bilgisayarlarda, otomotiv elektroniğinde ve diğer kompakt cihazlarda giderek daha yaygın hale gelmiştir.

SMD Direnç ve Kapasitör Kılıfları

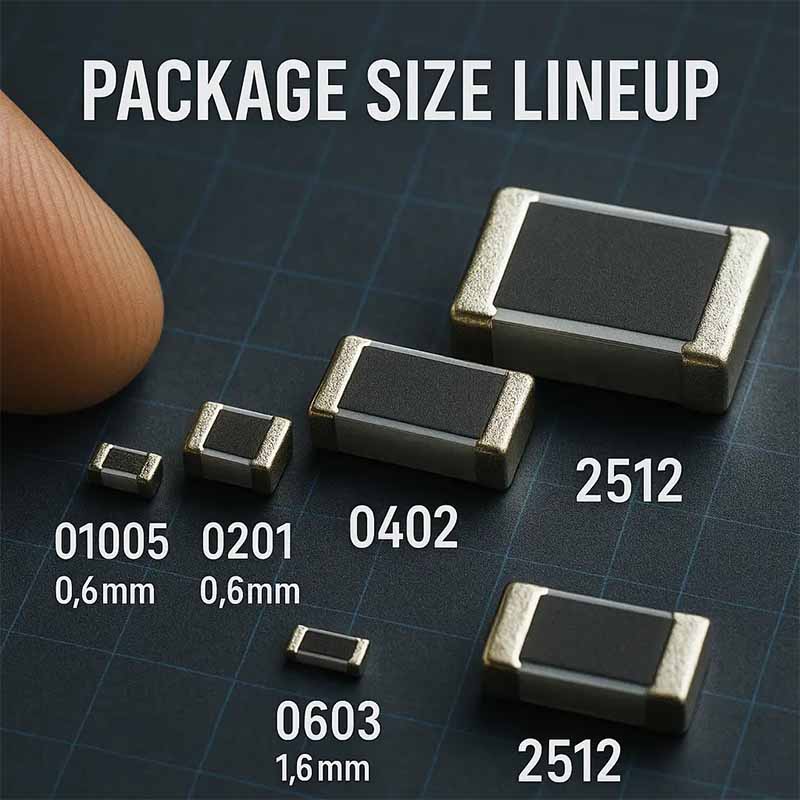

SMD dirençler ve kapasitörler çeşitli standart kılıf boyutlarında sunulur. Kılıf kodu genellikle bileşenin uzunluğunu ve genişliğini belirtir.

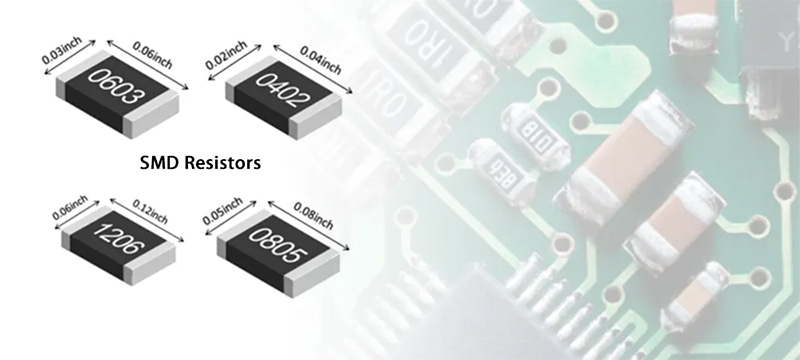

Yüzeye montaj dirençleri için yaygın kılıflar arasında 0201, 0402, 0603, 0805, 1206, 1210, 2010 ve 2512 bulunur. 2010 ve 2512 gibi daha büyük kılıflar, daha yüksek güç dağılımı gerektiğinde sıklıkla kullanılır.

SMD kapasitörler için yaygın kılıflar arasında 0201, 0402, 0603, 0805, 1206, 1210, 1812 ve 2220 bulunur. Kapasitör kılıfı seçimi yalnızca kapasitansa değil, aynı zamanda gerilim değerine, dielektrik tipine, sıcaklık özelliklerine ve gerekli PCB alanına da bağlıdır.

SMD Dirençlerin Ana Türleri ve Uygulamaları

SMD dirençler, çeşitli elektronik devrelerin gereksinimlerini karşılamak üzere farklı türlerde sunulur. Yapılarına, performanslarına ve uygulamalarına göre sınıflandırılabilirler.

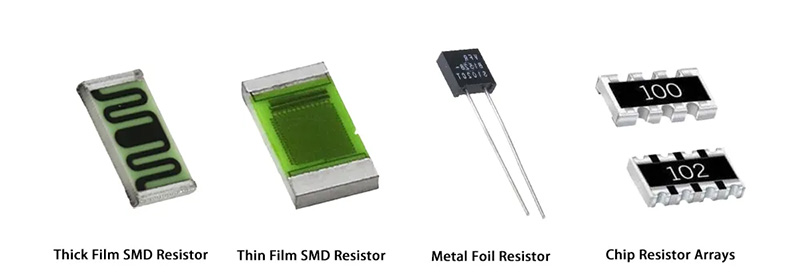

Kalın film dirençler, en yaygın SMD direnç türlerinden biridir. Maliyet, kararlılık ve performans arasında iyi bir denge sunarak genel amaçlı elektronik uygulamalar için uygun hale gelirler.

İnce film dirençler, standart kalın film dirençlere kıyasla daha yüksek hassasiyet, daha düşük sıcaklık katsayıları ve daha iyi uzun vadeli kararlılık sağlar. Genellikle hassas devrelerde, yüksek hassasiyet gerektiren RF uygulamalarında ve direnç doğruluğunun önemli olduğu uygulamalarda kullanılırlar.

Metal oksit ve metal film dirençler de SMD kılıflarında bulunur ve iyi kararlılık ile sıcaklık performansı sağlayabilir. Bu SMD direnç türleri güç elektroniği, otomotiv uygulamaları ve ses ekipmanları için idealdir.

Çip direnç dizileri, birden fazla direnci tek bir kompakt kılıfta birleştiren SMD bileşenleridir. Birkaç ayrı SMD direnç kullanmakla karşılaştırıldığında, direnç dizileri PCB alanını, bileşen sayısını ve montaj karmaşıklığını azaltabilir. Gerilim bölücü devrelerinde, pull-up ve pull-down ağlarında, sinyal koşullandırmada, LED devrelerinde ve dijital arayüzlerde yaygın olarak kullanılırlar.

SMD Direncin Elektronikte Avantajları Nelerdir?

1. Kompakt Boyut

SMD dirençler geleneksel delikten montajlı dirençlerden çok daha küçüktür; değerli PCB alanından tasarruf edilmesine ve kompakt elektronik tasarımların geliştirilmesine yardımcı olur.

2. Kolay Otomatik Montaj

Yüzeye montaj teknolojisi (SMT) için tasarlanmış olup seri üretimde yüksek hızlı otomatik yerleştirme ve yeniden akış lehimleme için uygundurlar.

3. Yüksek Bileşen Yoğunluğu

Küçük boyutları, tek bir PCB üzerine daha fazla bileşenin yerleştirilmesine olanak tanır ve SMD dirençleri akıllı telefonlar, bilgisayarlar, IoT cihazları ve diğer yüksek yoğunluklu elektronik ürünler için ideal hale getirir.

4. Tutarlı Üretim

SMD dirençler yüksek düzeyde otomatik süreçler kullanılarak üretilebilir ve monte edilebilir; bu da tutarlı boyutlar ve elektriksel performans sağlar.

5. Daha Düşük Montaj Maliyeti

Otomatik SMT montajı, özellikle yüksek hacimli PCB üretiminde manuel iş gücünü azaltabilir ve üretim verimliliğini artırabilir.

6. Geniş Teknik Özellik Aralığı

SMD dirençler, farklı devre gereksinimlerini karşılamak üzere 0201, 0402, 0603, 0805 ve 1206 gibi çeşitli direnç değerleri, toleranslar, güç değerleri ve kılıf boyutlarında sunulur.

7. Modern Elektronik Ürünler İçin Uygun

Kompakt tasarımları, verimli montajları ve geniş teknik özellik aralıkları sayesinde SMD dirençler, modern elektronik ürünler ve yüksek yoğunluklu PCB uygulamaları için standart bir tercih haline gelmiştir.

SMD Dirençler Ne İçin Kullanılır?

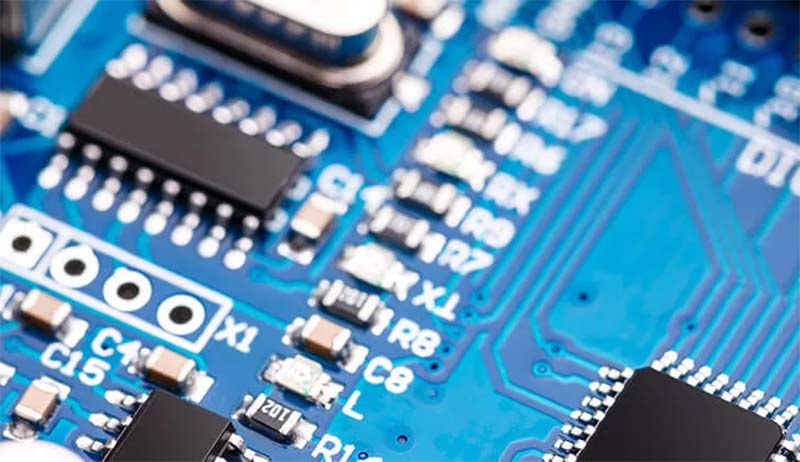

SMD (Yüzeye Montajlı Cihaz) dirençler, modern PCB'lerde en yaygın pasif bileşenlerdir ve devrelerde esas olarak akımı kontrol etmek ve gerilimi bölmek için kullanılır.

1. Akım sınırlama

LED'lerden, IC pinlerinden ve sensörlerden geçen akımı sınırlayarak yanmalarını önler.

2. Gerilim bölme

Analog örnekleme, sensör girişi ve karşılaştırıcı devreleri için daha düşük bir referans gerilimi oluşturur.

3. Pull-up / Pull-down dirençleri

I2C, SPI ve diğer dijital iletişim hatlarındaki lojik sinyal seviyelerini sabitler ve yüzen sinyalleri önler.

4. Yük dirençleri ve sonlandırma dirençleri

Sinyal yansımalarını azaltmak için yüksek hızlı sinyal hatlarının empedansını eşleştirir. Ayrıca testlerde yapay yük olarak görev yapar.

5. Amplifikatörlerde kazanç ayarı

Op-amp devrelerinin kazanç katsayısını ayarlar.

6. Güç dağılımı

Güç kaynağı ve anahtarlama devrelerindeki fazla gücü dağıtır.

SMD dirençlerin kullanıldığı tipik ürünler

Cep telefonları, dizüstü bilgisayarlar, anakartlar, güç adaptörleri, sensörler, otomotiv elektroniği, IoT modülleri ve giyilebilir cihazlar. Küçük boyutları, onları özellikle kompakt ve yüksek yoğunluklu PCB tasarımları için uygun hale getirir.

SMD Direncin Direnç Değeri Üzerindeki İşaretlemeden Nasıl Hesaplanır?

SMD dirençler, direnç değerlerini belirtmek için genellikle sayısal veya alfanümerik kodlarla işaretlenir. Yaygın üç haneli ve dört haneli kodlar, direnç değerini doğrudan hesaplamak için kullanılabilir.

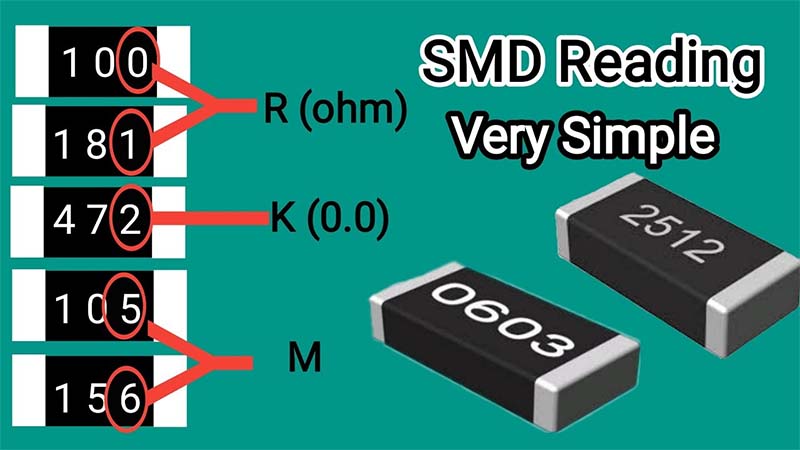

Üç haneli bir kodda, ilk iki hane anlamlı rakamları temsil ederken üçüncü hane eklenecek sıfır sayısını belirtir. Örneğin, 103 olarak işaretlenmiş bir SMD direnç 10 × 10³ Ω, yani 10 kΩ dirence sahiptir. Benzer şekilde, 472 kodu 47 × 10² Ω, yani 4.7 kΩ değerini ifade eder.

Dört haneli bir kodda, ilk üç hane anlamlı rakamları temsil eder ve dördüncü hane eklenecek sıfır sayısını belirtir. Örneğin, 1002 kodu 100 × 10² Ω, yani 10 kΩ değerini ifade eder. Bu işaretleme yöntemi, daha hassas direnç tanımlaması gerektiren dirençlerde yaygın olarak kullanılır.

Bazı hassas SMD dirençler, özellikle daha küçük paketlerde direnç değerlerini belirtmek için alfanümerik kodlar kullanır. R harfi genellikle ondalık noktayı belirtmek için kullanılır. Örneğin, 4R7 değeri 4.7 Ω, R47 ise 0.47 Ω anlamına gelir.

Doğru Yüzeye Montajlı Direnç Nasıl Seçilir?

1. Temel Elektriksel ve Parça Özelliklerini Doğrulayın

Direnç değeri, tolerans, TCR (direncin sıcaklık katsayısı) ve paket boyutu dahil olmak üzere net parametrelere sahip standart ve satın alınabilir SMD dirençleri seçin. Aynı zamanda pad düzenini, lehimleme performansını, ürün yaşam döngüsü durumunu ve BOM ile bileşen paketi arasındaki eşleşme ilişkisini doğrulayın.

2. Sürekli Güç, Gerilim ve Akım Değerlerini Kontrol Edin

En kötü durumdaki çalışma koşullarını hesaplayın. Direncin izin verilen sürekli gerilim, akım ve güç tüketimini doğrulayın. Aşırı sıcaklıklarda kararlı güç performansı sağlamak için direnç toleransını ve maksimum ortam/terminal çalışma sıcaklığını dikkate alın.

3. Darbeli Çalışma Performansını Değerlendirin

Devrede darbe sinyalleri varsa tek ve tekrarlayan darbe parametrelerini kontrol edin. Darbe süresini, tekrarlama frekansını, tepe gücünü, tepe gerilimini ve ortalama gücü doğrulayın ve darbe çalışması sırasında direncin direnç değişiminin izin verilen aralıkta olduğundan emin olun.

4. Uygulamaya Özel Teknik Gereksinimleri Karşılayın

Gerçek kullanım senaryolarına göre uygun özelliklere sahip dirençleri seçin. Hassasiyet, düşük gürültü, akım algılama, yüksek gerilim dayanımı, darbe dayanımı, kükürt dayanımı, nem direnci ve kirlilik direnci gereksinimlerini kontrol edin. Ayrıca titreşimli ortamlar ve esnek PCB çalışma koşulları için uygunluğunu doğrulayın.

5. Montaj İşlemleriyle Uyumluluğu Sağlayın

Bileşen montajı, şablon baskı, reflow lehimleme, inceleme ve yeniden işleme dahil olmak üzere SMT üretim süreçleriyle uyumluluğu doğrulayın. İyi bir paket izlenebilirliği sağlayın ve PCB bakır simetrisi ile genel montaj teknolojisi gereksinimlerini karşılayın.

6. Gerçek Çalışma Koşullarında Doğrulamayı Tamamlayın

Monte edilmiş PCB'yi makul ölçüde öngörülebilecek maksimum yük ve aşırı ortam koşulları altında test edin. Güvenilir ürün performansını garanti etmek için testlerden önce ve sonra sıcaklık, gerilim, akım, direnç değeri, numune miktarı ve test tekrarlanabilirliği dahil olmak üzere ayrıntılı verileri kaydedin.

SMD Dirençler Nereden Satın Alınır?

Doğru SMD direnci seçtikten sonra güvenilir bir tedarikçi bulmak, satın alma sürecinin önemli bir parçasıdır. Alıcılar bir elektronik bileşen distribütörü seçerken ürün orijinalliğini, bulunabilirliği, fiyatı, MOQ'yu, teslimat süresini ve tedarik istikrarını dikkate almalıdır.

Profesyonel bir elektronik bileşen distribütörü olarak Eastech, prototipleme, bakım ve yüksek hacimli üretim için geniş bir SMD bileşen yelpazesi sunar. Ürün yelpazemiz çeşitli üretici ve markalardan SMD dirençler, SMD kapasitörler, endüktörler, diyotlar, transistörler, LED'ler, IC'ler, sensörler ve diğer elektronik bileşenleri kapsar.

EASTECH bileşen tedariki, stok ve bulunabilirlik kontrolü, rekabetçi fiyat teklifleri ve bulunması zor veya üretimi durdurulmuş parçaların tedariki konularında yardımcı olabilir.

SMD direnç tedarik ederken, köklü üreticilerin ürünlerini seçmek tutarlı kalite ve güvenilir performans sağlamaya yardımcı olabilir. Popüler SMD direnç markaları arasında ROHM, Samsung Electro-Mechanics, Vishay ve Panasonic bulunur. Bu markalar 0402, 0603, 0805 ve 1206 gibi çeşitli direnç değerleri, toleranslar, güç değerleri ve paket boyutları sunar.

Yukarıda listelenen SMD direnç modelleri, tedarik edebileceğimiz ürünlerin yalnızca bir bölümünü oluşturmaktadır. Ayrıca farklı markalar, paket boyutları, direnç değerleri ve teknik özellikler sunuyoruz ve çeşitli uygulamalar için geniş bir SMD direnç stoğuna sahibiz. İhtiyacınız olan tam parça numarasını bulamıyorsanız, BOM'unuzu veya parça gereksinimlerinizi bize gönderin, gerekli parçaların tedarik edilmesine yardımcı olabilir ve seri üretimden önce test ve değerlendirme için numuneler sağlayabiliriz.

Sonuç olarak, doğru direnci seçmek yalnızca doğru direnç değerini seçmekten daha fazlasını gerektirir. Paket boyutu, güç değeri, tolerans, sıcaklık özellikleri ve devre gereksinimleri gibi faktörlerin tümü bileşenin performansını ve güvenilirliğini etkiler. Bu nedenle yüzeye montajlı direnç, kompakt boyutu, güvenilir performansı ve otomatik montajla uyumluluğu sayesinde modern PCB üretiminde yaygın olarak kullanılmaktadır. Üreticiler bu özellikleri uygulamaya dikkatlice uyarlayarak tasarımları için doğru direnci seçebilir ve kararlı, güvenilir devre performansı sağlayabilir.
